柴油发动机液压喷油器结构设计

　　在柴油发动机的燃油供给系统中，液压喷油器是决定燃烧效率、动力输出与排放水平的核心精密部件，其工作状态直接影响整机的运行稳定性与经济性。这类喷油器主要应用在车用柴油动力、工程机械柴油机组、农用机械动力单元以及固定式柴油发电设备中，承担着将高压燃油按照预设的喷油正时、喷油量与雾化形态喷入燃烧室的关键作用，相比传统机械式喷油器，液压驱动的结构能够实现更高的喷油压力控制精度，适配高压共轨等现代燃油喷射技术路线，满足不同工况下的燃油雾化混合需求。

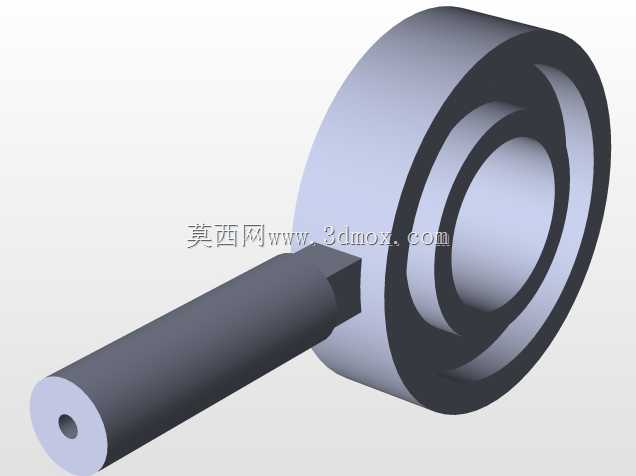

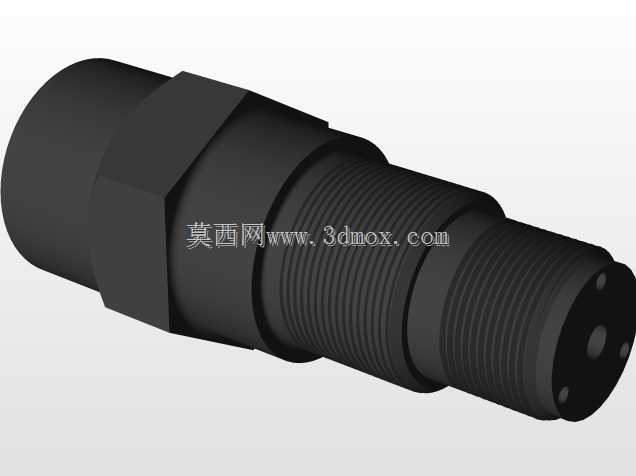

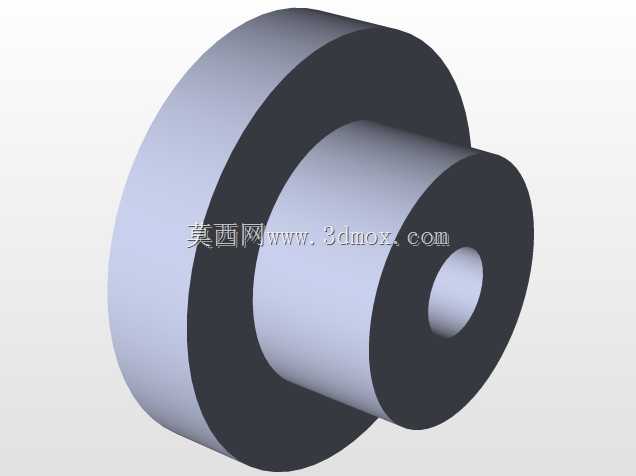

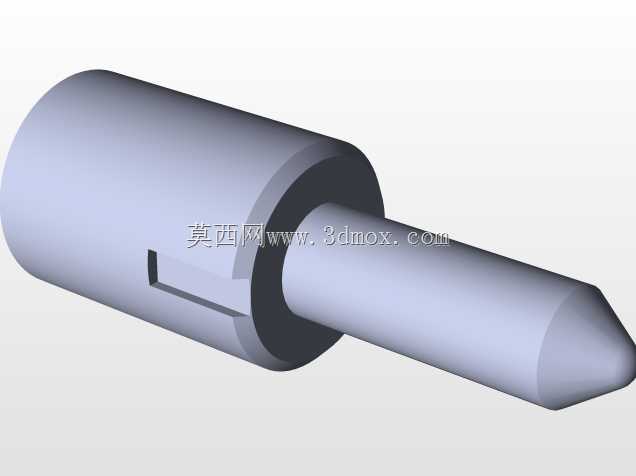

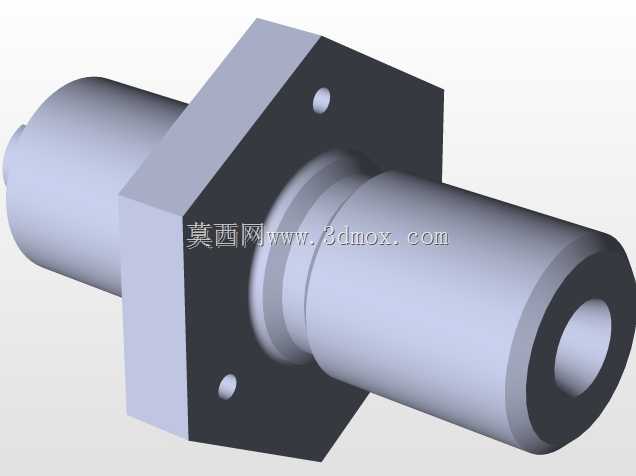

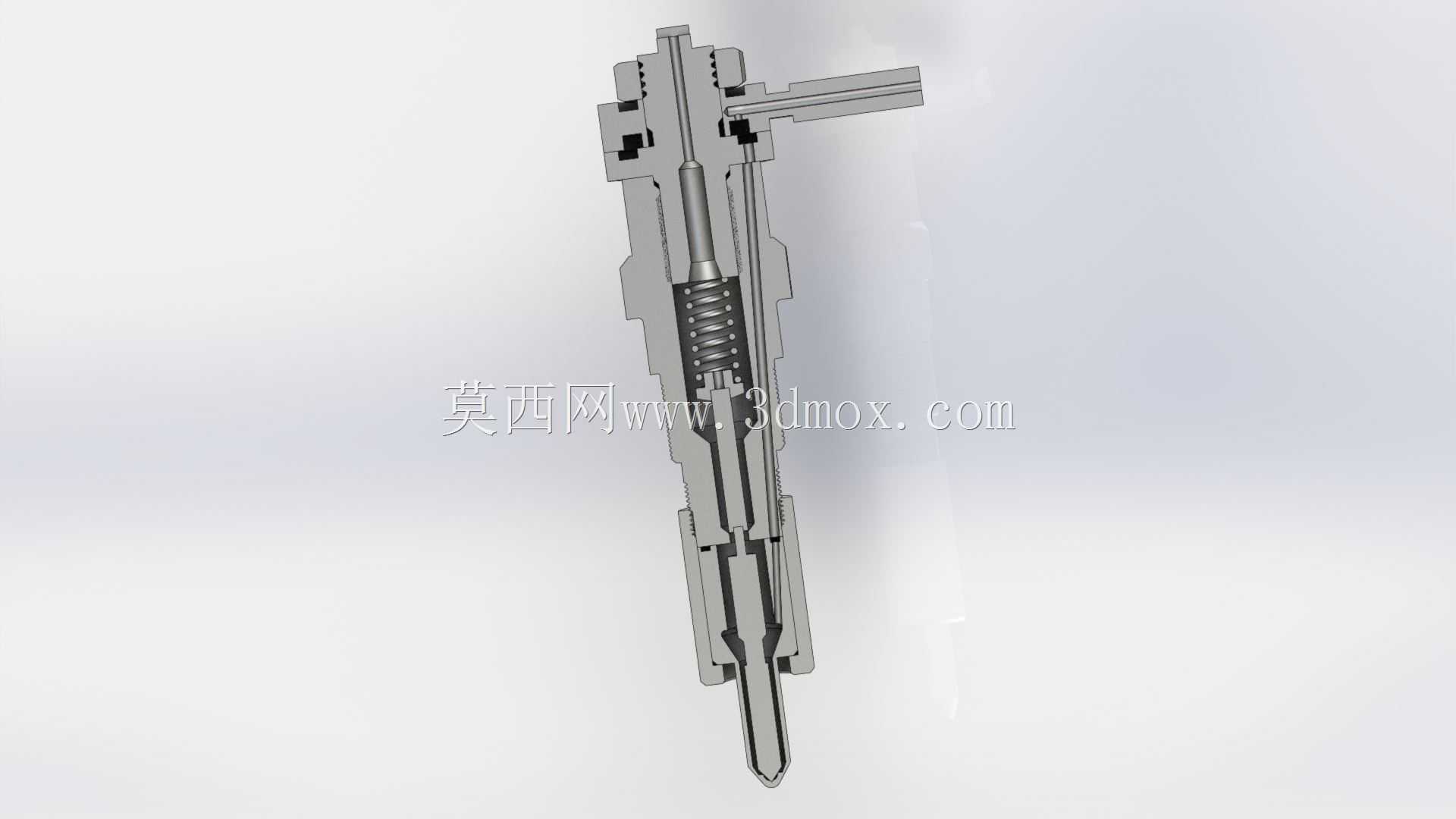

　　从结构设计逻辑来看，该喷油器采用长杆式多级同轴装配结构，整体沿中心轴线对称布局，自上而下依次布置了进油接头、调压弹簧组件、液压控制腔、针阀偶件与喷油嘴头，外部通过阶梯式壳体实现各部件的定位与密封。设计过程中首先要保证各精密偶件的同轴度公差，针阀与针阀体的配合间隙控制在微米级，既要保证针阀往复运动的顺滑无卡滞，又要避免高压燃油的异常泄漏，这部分的配合面在建模时需要严格控制形位公差，尤其是圆柱度与同轴度要求，直接影响喷油器的响应速度与密封性能。进油侧采用侧置式进油接口，接口方向与主体轴线垂直，能够适配发动机缸盖内的燃油管路布置走向，减少管路弯折带来的压力损失。

　　在功能特性层面，该液压喷油器依靠燃油压力与调压弹簧的弹力平衡实现针阀的开启与闭合，当高压燃油进入控制腔后，作用在针阀承压面上的液压力超过弹簧预紧力时，针阀向上抬起，高压燃油通过喷油嘴端部的喷孔雾化喷出；当供油压力下降，弹簧力推动针阀复位，切断燃油喷射。这种液压驱动的结构能够实现更短的喷油响应时间，配合电控单元可以实现预喷、主喷、后喷的多段喷射策略，有效降低燃烧噪声，减少氮氧化物与颗粒物的排放。壳体上的多道环形槽用于安装密封垫圈，实现喷油器与缸盖安装孔之间的燃气密封与燃油密封，避免高压燃气窜入燃油系统或是燃油泄漏到冷却系统中。

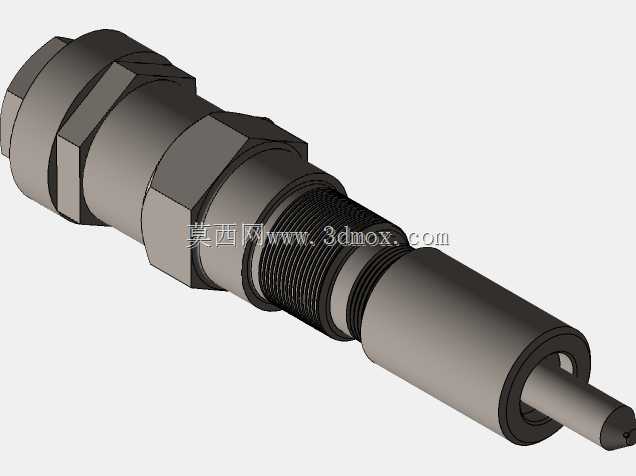

　　从安装边界与尺寸适配角度，该喷油器的主体外径采用阶梯式变径设计，上部直径较大的部分用于安装固定压板，匹配缸盖上的安装座孔定位台阶，安装时通过压板压紧实现轴向固定，保证喷油嘴的伸出高度符合燃烧室的设计要求，伸出量偏差会直接导致燃油喷射落点偏离燃烧室凹坑，造成混合气形成不良、积碳严重等问题。下部细长的喷嘴段直径较小，能够深入缸盖的喷油器安装孔内，端部的喷孔位置与燃烧室中心对齐，保证各喷孔的油束在燃烧室空间内均匀分布，与空气充分混合。整体长度尺寸适配主流直列四缸、六缸柴油发动机的缸盖高度，进油接头的外伸长度经过优化，不会与缸盖罩、气门摇臂机构等周边部件发生运动干涉，在建模装配时需要重点核对喷油器安装后的运动包络空间，尤其是发动机运行过程中缸盖的振动变形量，预留足够的安全间隙。

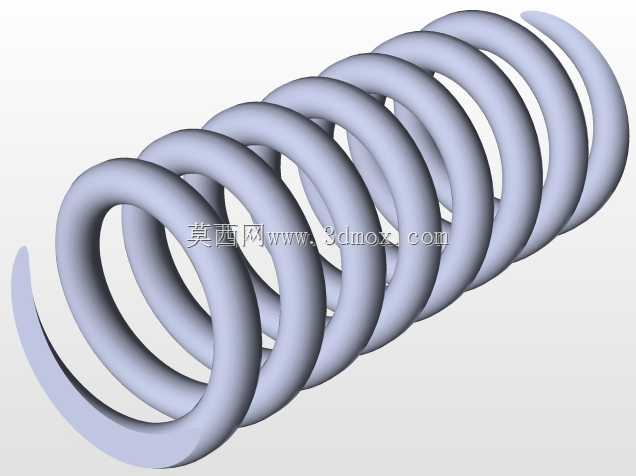

　　在细节设计上，调压弹簧的刚度经过匹配计算，能够保证针阀落座的冲击力控制在合理范围内，既避免落座冲击力过大造成针阀密封面早期磨损，又能保证针阀快速闭合，防止燃油滴漏造成的积碳与排放恶化。针阀上端的承压台肩面积经过精确计算，匹配不同的喷油开启压力需求，可通过调整弹簧预紧垫片的厚度实现开启压力的微调，适配不同功率段发动机的标定需求。喷油嘴端部的喷孔采用小直径多孔设计，喷孔的数量、直径与喷射角度经过喷雾仿真优化，能够在高喷油压力下将燃油破碎成细小的油滴，油束的贯穿距与锥角匹配燃烧室的气流运动特性，实现燃油与空气的快速均质混合，提升燃烧效率。整个壳体的材料选用合金结构钢，经过热处理达到足够的硬度与强度，能够承受高压燃油的反复冲击与缸盖的安装压紧力，内部油道的转角处采用圆角过渡，减少高压燃油流动时的压力损失与湍流扰动，避免油道内部出现气蚀损伤。
