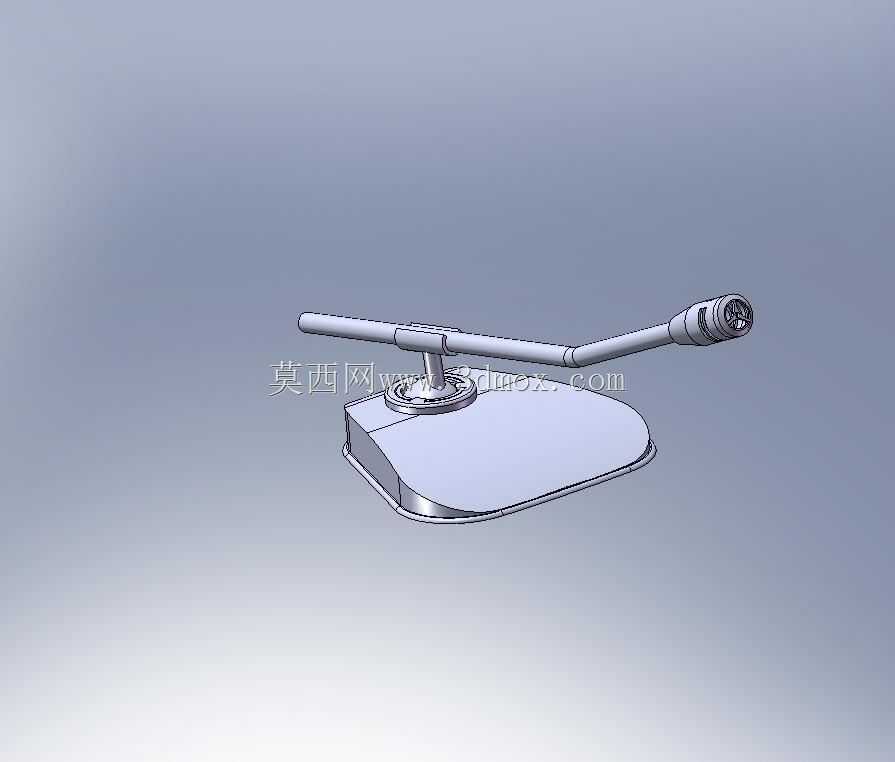

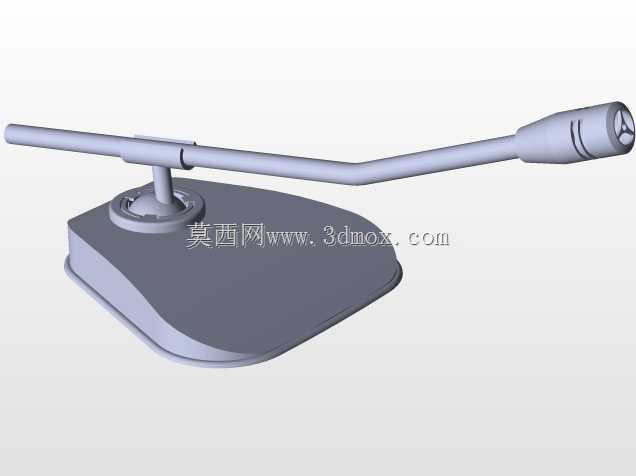

桌面式可弯折悬臂会议麦克风结构设计

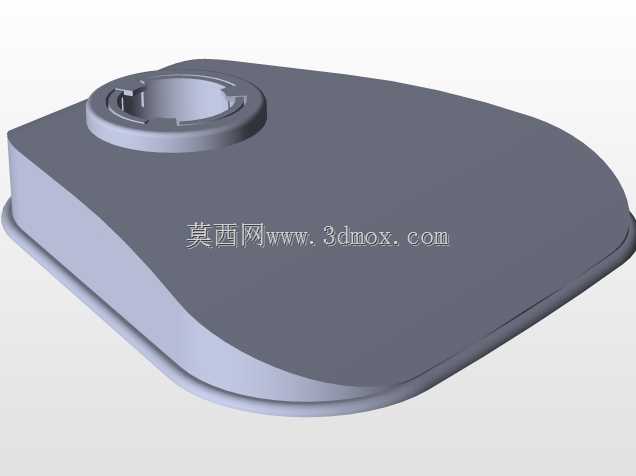

　　这款桌面拾音设备的结构设计，核心围绕近距离稳定拾音的使用需求展开，底座采用带圆角的梯形配重结构，整体轮廓边缘做了R3的圆弧过渡，避免尖锐棱角带来的磕碰风险，底座内部预留了配重块安装腔，可根据实际使用场景填充铸铁或者塑胶配重块，保证悬臂调整到任意角度时，整体设备不会出现倾翻，底座底部预留了3M胶贴或者防滑硅胶垫的安装槽，放置在光滑的会议桌面、演播台面上时，不会因为触碰悬臂导致底座移位。悬臂部分采用分段式铰接结构，靠近底座的第一段为水平固定转轴段，转轴阻尼经过调校，既可以实现水平方向360度的旋转调整，又能在调整后保持位置固定，不会出现悬臂自行下坠的情况；第二段为可弯折的鹅颈式悬臂段，内部采用定型金属蛇形管结构，外部包裹工程塑胶防护层，

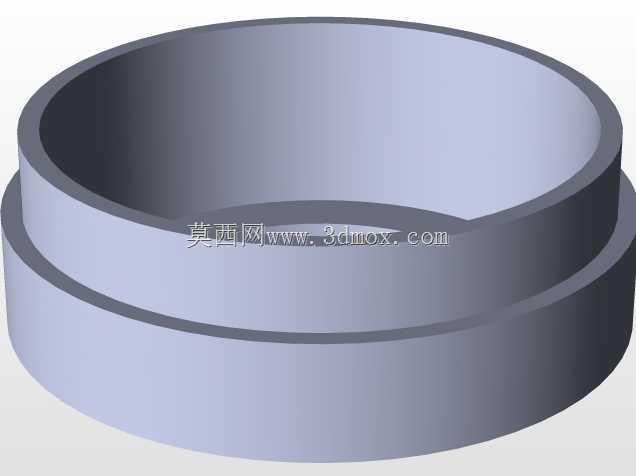

　　可根据使用者的坐姿、发言位置任意调整拾音头的朝向与距离，调整角度范围覆盖垂直方向正负90度、水平方向正负180度，能够适配不同身高、不同坐姿的使用需求，无需挪动底座即可完成拾音位置的精准调整。拾音头部分采用圆柱形金属外壳，前端预留了拾音咪头的安装腔，腔体内部做了阶梯式限位结构，可固定不同直径的驻极体咪头或者电容咪头，拾音头尾部设置了走线孔，悬臂内部为中空走线结构，音频线从拾音头尾部穿入，沿着悬臂内部穿过转轴位置，最终从底座侧面的出线孔引出，避免线材外露影响外观，同时也能防止调整悬臂角度时线材被拉扯损坏。从安装边界来看，底座的最大投影尺寸为120mm*80mm，整体高度在悬臂完全竖直状态下为280mm，

　　悬臂水平伸展时的最大伸出长度为220mm，占用桌面空间极小，适合放置在会议桌、演讲台、个人桌面等空间有限的场景使用。在实际应用场景中，这类设备主要用于会议室固定发言位、线上会议桌面拾音、演播室旁白录制、呼叫中心坐席拾音等场景，相比手持麦克风，无需使用者手持操作，解放双手的同时能够保持拾音距离的稳定，避免因为手持移动带来的音量波动；相比头戴式麦克风，不会给使用者带来佩戴的不适感，也不会因为佩戴位置偏差影响拾音效果。设计过程中针对铰接位置的阻尼特性做了重点优化，转轴位置采用了POM耐磨垫片搭配阻尼脂的结构，经过上千次弯折调整测试后，阻尼衰减率控制在10%以内，能够保证长期使用后依然可以稳定保持调整后的角度，不会出现悬臂下垂、

　　拾音头偏移的问题。拾音头与悬臂的连接位置采用了快拆式结构，拧下固定螺套即可更换不同指向性的拾音头，适配不同的拾音需求，比如会议场景使用心形指向咪头减少环境杂音，录制场景使用全指向咪头拾取更饱满的音色。底座的上表面预留了静音按键的安装位，可根据产品定位选择加装触控式或者机械式静音按键，按键位置设置在底座靠近使用者的一侧，伸手即可触碰操作，无需摸索按键位置，使用过程中可以快速实现静音切换，避免会议过程中不必要的声音被拾取传输。整体外壳材质方面，底座采用ABS注塑成型，表面可做磨砂或者晒纹处理，减少指纹残留，悬臂外管采用PVC或者硅胶材质，触感柔和同时具备一定的抗污能力，拾音头外壳采用铝合金车削成型，表面做阳极氧化处理，提升质感的同时具备更好的抗干扰能力，减少外界电磁信号对音频传输的干扰。走线槽的设计上，在转轴位置做了圆角过渡处理，避免线材在反复弯折过程中被锐边割破绝缘层，提升线材的使用寿命，底座内部预留了音频电路板的安装空间，可集成降噪、增益调节等功能模块，不需要额外配置外置声卡即可实现基础的音频处理功能，降低整套设备的使用门槛。
