长条形家用影音红外遥控器结构设计

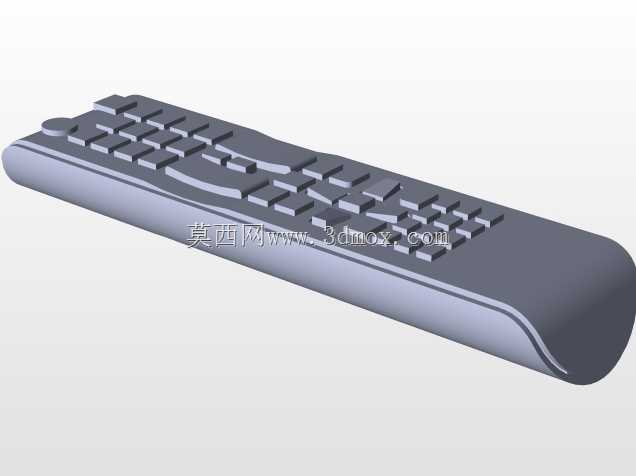

　　这款长条形手持遥控装置的三维结构设计，核心围绕家庭影音场景的人机交互需求展开，日常应用覆盖客厅电视、机顶盒、家庭影院功放等多设备的红外指令传输，用户无需起身靠近设备，在沙发区域即可完成频道切换、音量调节、功能设置等操作，是民用消费电子领域普及率极高的人机交互终端。从结构设计逻辑来看，整体采用符合人体工学的长条形弧面收边造型，整机长度适配成年人单手握持的掌宽范围，厚度控制在握持时手指自然贴合按键区的舒适区间，背部做微弧过渡处理，避免直角硌手的问题，长时间握持操作也不会产生明显的压痕。前端预留红外发射头的安装避让空间，发射角度覆盖常规客厅观影的120度扇形范围，用户无需将发射端精准对准设备接收窗，只要在有效距离内即可完成指令传输，

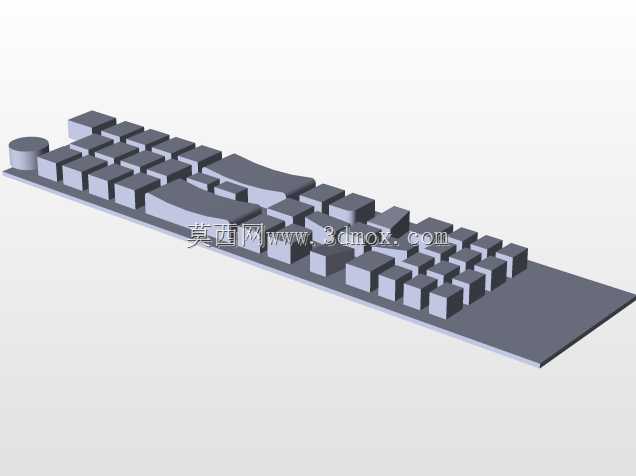

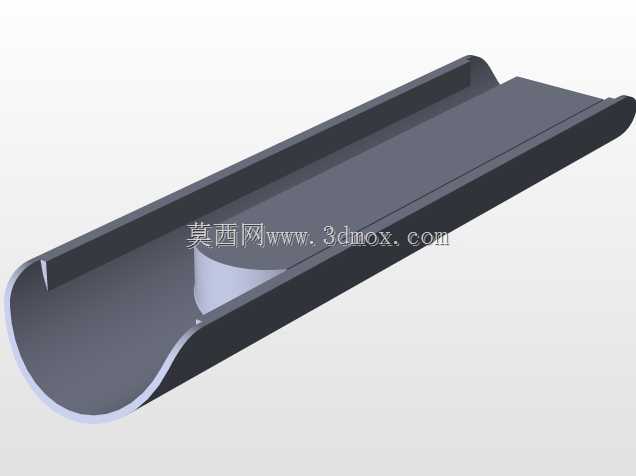

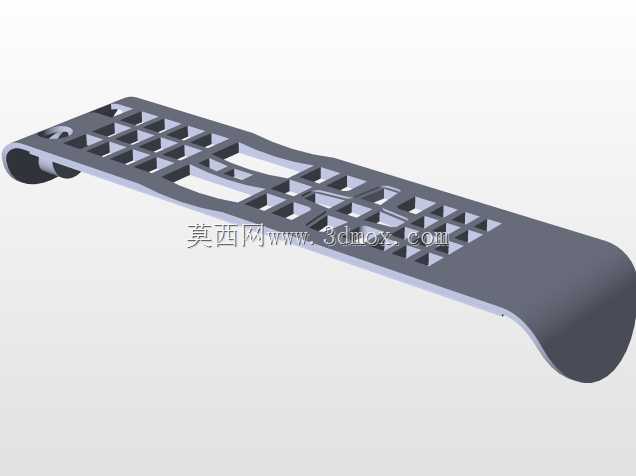

　　降低日常使用的操作门槛。按键区域采用分区排布逻辑，靠近握持端的圆形区域设置高频使用的电源开关按键，中部方形矩阵区排布数字选台按键，靠近前端的异形按键区设置功能菜单、方向导航、播放控制等复合功能按键，不同功能区的按键做轻微的高度差与形状区分，用户熟悉布局后可实现盲操作，无需低头确认按键位置，提升观影过程中的操作流畅度。外壳采用上下扣合的装配结构，侧边预留0.1mm的扣合间隙公差，配合内部的螺丝柱定位，既保证装配后的接缝均匀度，也方便后期维修时的拆解操作，电池仓设置在背部下端，采用常规七号电池的安装腔体，仓盖做卡扣式固定，无需额外螺丝即可开合，更换电池时无需借助工具。按键采用硅胶材质与导电基底层的复合结构，单个按键的按压行程控制在1.

　　2-1.5mm区间，按压力度适配成年人手指的按压力度范围，避免行程过短导致的误触，也防止行程过长造成的操作反馈滞后。PCB板的安装位在壳体内部做定位筋限位，避免日常摔落时板件移位导致的接触不良，红外发射管的位置在壳体前端做透明视窗避让，视窗采用半透磨砂材质，既可以遮挡内部元器件，也不会阻挡红外信号的传输。整机的边角全部做R2以上的圆角处理，避免尖锐边角在日常使用中划伤用户，也降低摔落时的应力集中，提升外壳的抗冲击能力。从安装边界来看，这款遥控器属于独立手持终端，无需固定安装，日常放置在茶几、沙发扶手等平面即可，底部做微平处理，放置时不会轻易滚动滑落，整体重量控制在80g以内，单手握持无明显负重感，适配全年龄段用户的握持使用需求。

　　在结构细节处理上，按键与壳体的配合间隙控制在0.2mm以内，既保证按键按压时无卡滞，也避免灰尘、碎屑从缝隙进入壳体内部，延长内部电路板的使用寿命。壳体表面做细磨砂纹理处理，握持时不易打滑，也不容易残留指纹和汗渍，长期使用后外观依旧保持整洁。
