工业级便携防护式收音广播设备结构设计

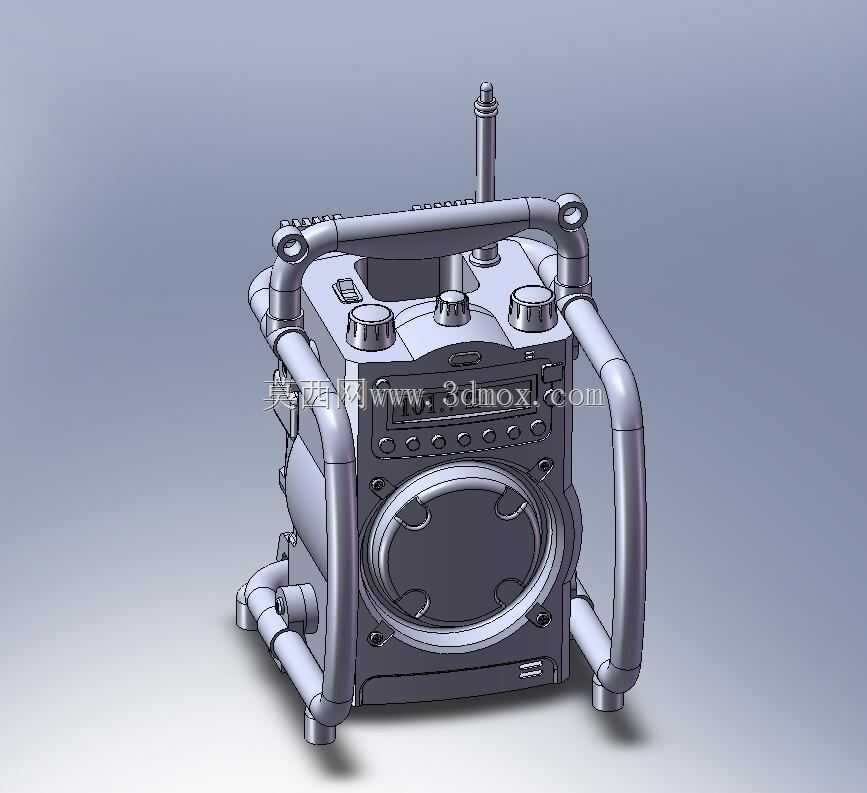

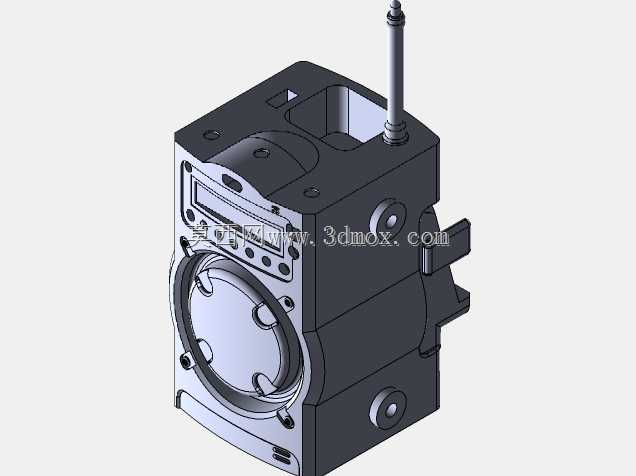

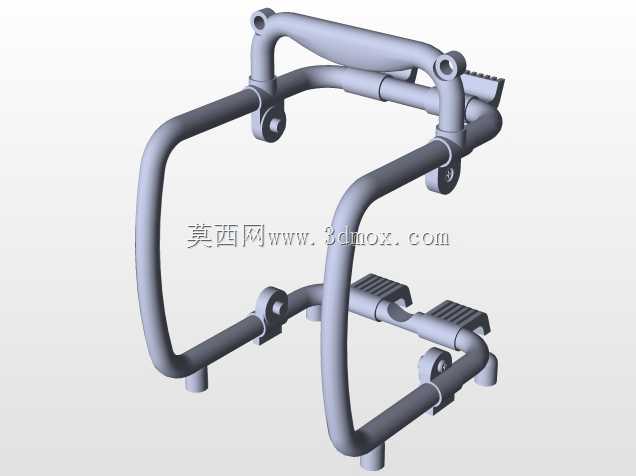

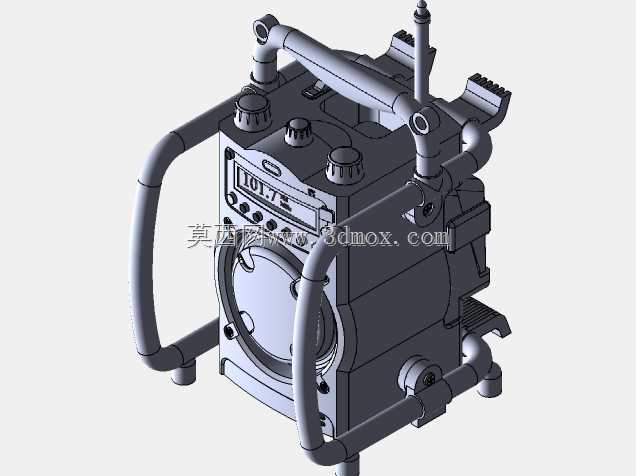

　　这款便携收音设备的结构设计，核心围绕户外复杂作业场景的使用需求展开，区别于民用消费级收音机的轻薄化设计思路，整体采用全包裹式管状金属框架作为承载主体，框架从设备底部四个支撑脚位置向上延伸，环绕设备侧方与顶部形成一体化防护笼结构，顶部框架位置集成了握持提手，提手与侧方框架采用圆弧弯管过渡，没有尖锐棱角，既满足单人手提转运的人机尺寸要求，也能在设备发生意外跌落、外物碰撞时，通过框架的形变吸收冲击能量，避免内部收音模块、扬声器单元直接受外力损坏。设备正面的圆形扬声器腔体采用下沉式安装设计，扬声器外圈设置了四个对称的固定卡扣位，配合防水胶圈实现正面的密封防护，腔体外侧的金属防护网采用冲压成型工艺，网孔孔径经过声学测算，在阻挡灰尘、

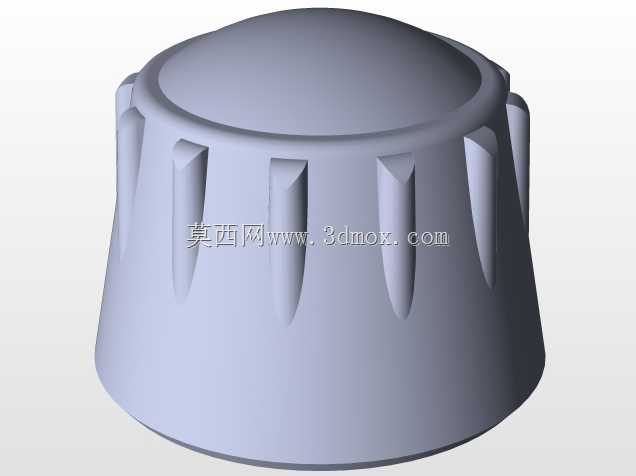

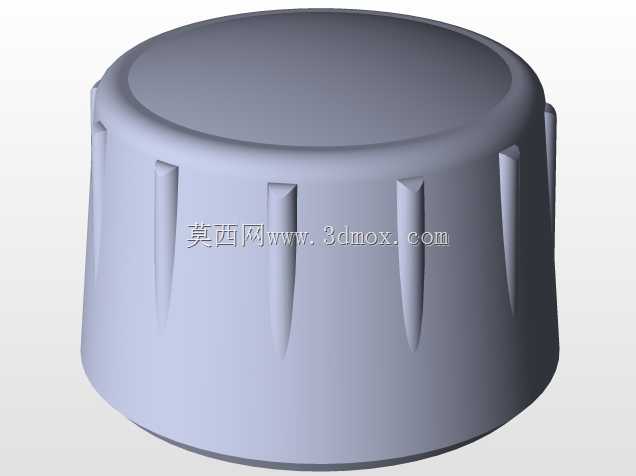

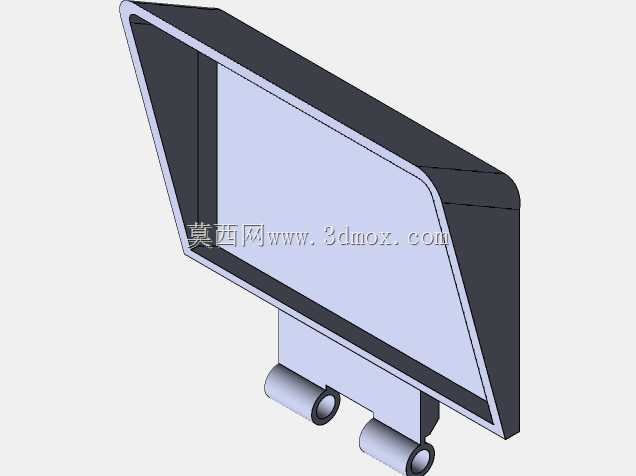

　　飞溅碎屑的同时不会造成明显的声压衰减，适配工地、户外检修、野外作业等多粉尘、偶有液体飞溅的使用环境。设备顶部的操控区域做了阶梯式抬升设计，所有调节旋钮、功能按键都高出顶面基准面3-5mm，旋钮表面做了滚花防滑处理，即便是佩戴劳保手套操作也能获得足够的摩擦力，不会出现打滑拧不动的情况；天线采用可弯折的金属拉杆结构，根部设置了阻尼转轴，能够根据信号接收需求调整倾斜角度，收纳状态下天线可以完全贴合在设备侧方的框架凹槽内，不会在转运过程中被外力弯折损坏。设备的供电模块仓设置在机身背部，仓盖采用卡扣式快拆结构，配合密封胶条实现仓体的防尘防水，支持干电池与外接直流供电双模式切换，在没有外接电源的野外作业场景下，

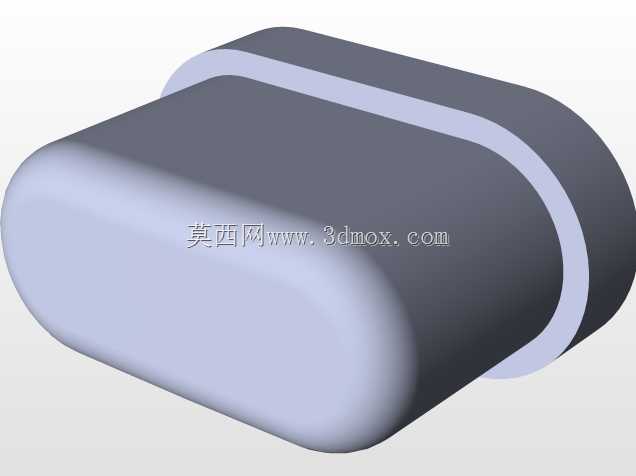

　　能够依靠通用规格的干电池维持长时间工作，不需要配备专用充电配件，适配户外作业的供电条件。从安装边界尺寸来看，设备整体的外轮廓尺寸控制在单人可手提携带的范围内，底部四个支撑脚采用防滑橡胶材质，放置在金属工作台、脚手架台面等光滑硬质表面时不会出现滑移，支撑脚的高度预留了10mm的底部间隙，既能够避免机身底面直接接触积水、积灰的台面，也能为底部的散热孔留出足够的空气流通空间，保证设备长时间工作时的散热效率。设备侧方的框架上预留了可选配的挂装孔位，能够配合挂扣将设备固定在工程车辆驾驶室、临时作业棚的支架上，不需要额外定制安装支架，拓展了不同场景下的固定安装方式。在结构细节处理上，所有框架与机身壳体的连接位置都设置了橡胶减震垫，

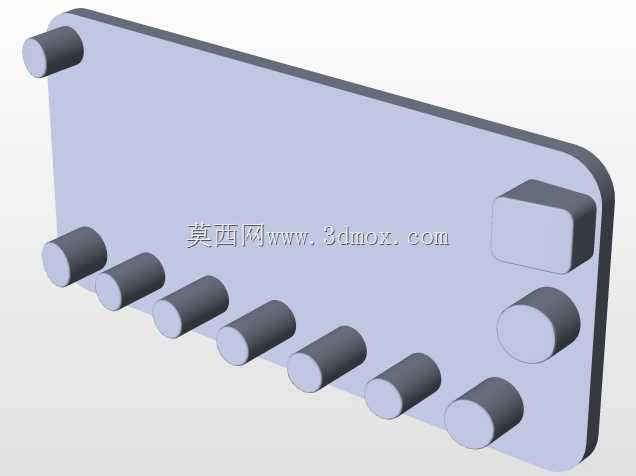

　　能够抵消设备移动过程中产生的振动，避免内部电路板上的贴片元件受长期振动出现虚焊脱落的问题；操控区域的按键采用软胶包覆设计，按键与壳体的配合间隙控制在0.2mm以内，既保证按键的按压行程手感，也能阻挡粉尘从按键缝隙进入设备内部。这款设备的收音模块支持多频段信号接收，能够覆盖民用广播、应急通讯频段，在户外作业场景下既可以作为日常广播收听设备，也能在应急情况下接收应急调度信号，结构设计上完全围绕工业场景的耐用性、易用性需求做了针对性优化，没有多余的装饰性结构，每一处结构设计都对应实际使用中的痛点问题，比如顶部提手的管径尺寸经过人机工程测算，握持时的受力面积足够，长时间手提不会出现硌手的问题；旋钮的阻尼力矩经过调校，转动时的段落感清晰，不需要目视观察就能通过手感判断调节档位，适合在视线不佳的作业环境下盲操作。
