便携式调频广播接收设备结构设计

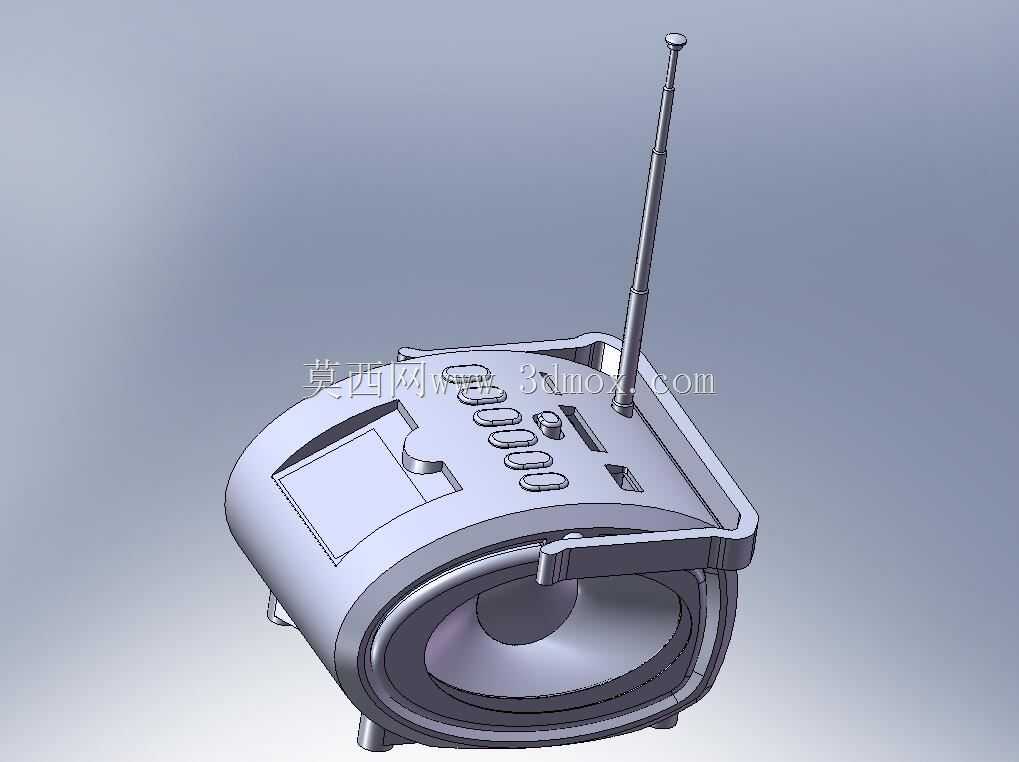

　　这款调频广播接收终端的结构设计，首先围绕户外流动使用、应急通讯补位、日常休闲收听三类核心场景展开，在做整机布局时最先敲定的是握持边界与防磕碰结构——整机采用带围边的一体式壳体设计，侧边突出的防护棱高出操作面板与扬声器端面2.5mm，即便设备从1.2米高度自由坠落到硬质水泥地面，突出的防护结构会先承接冲击，避免按键、显示屏、扬声器振膜直接接触硬物造成损坏，这一设计参考了野外作业通讯终端的抗跌落结构逻辑，没有采用消费类电子产品常见的光滑弧面过度造型，优先保障结构可靠性。

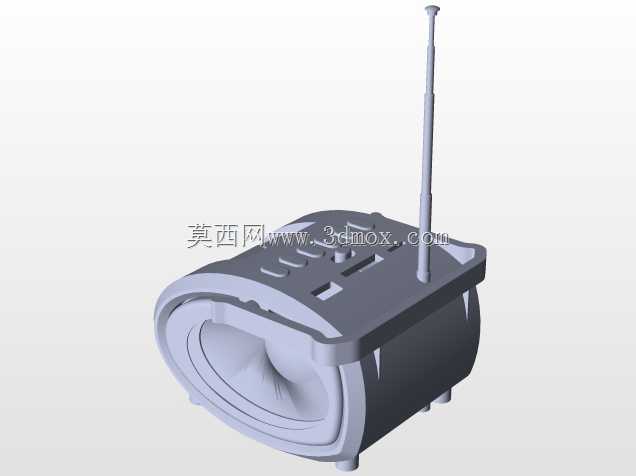

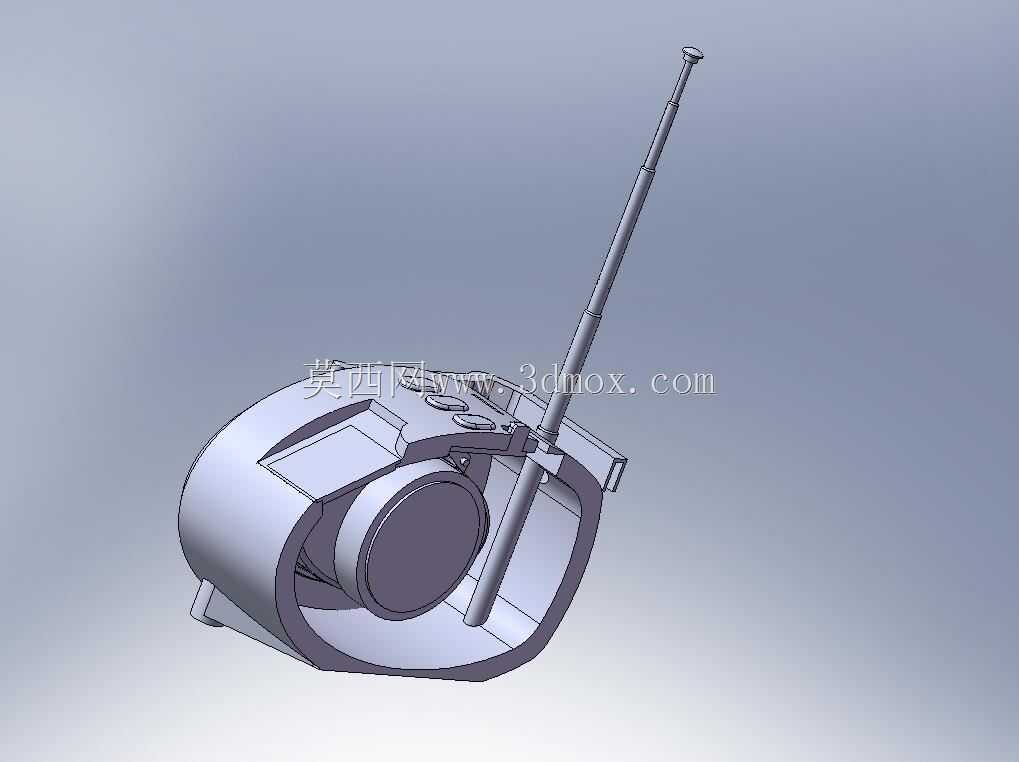

　　设备顶部的多级伸缩拉杆天线是结构设计的重点，天线收纳状态下完全嵌入壳体顶部的预留凹槽内，不会突出整机轮廓，避免携带过程中天线被外力弯折；完全拉出后总长度达到320mm，匹配调频广播87-108MHz频段的接收波长要求，天线根部采用阻尼可调的铰接结构，可在0-180度范围内任意角度悬停，使用者可根据所处位置的信号方向调整天线角度，无需挪动整机位置就能获得最佳接收效果，铰接位置内置的磷铜弹片同时承担信号导通与阻尼提供的作用，减少了单独的阻尼零件数量，降低装配复杂度。

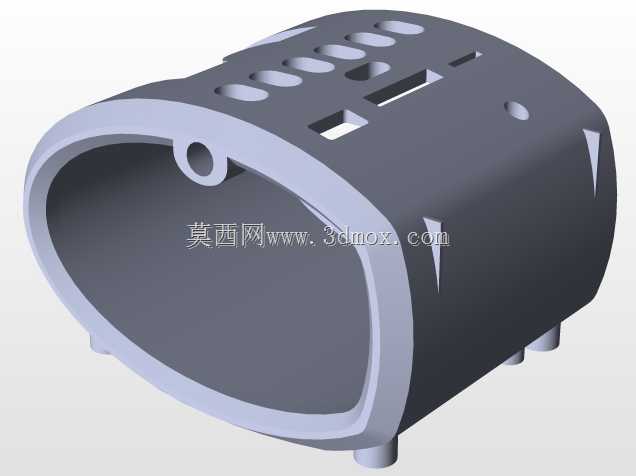

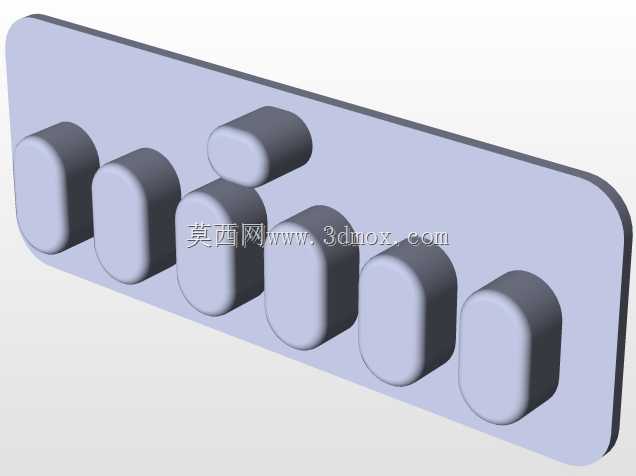

　　操作区域的布局经过多轮人机工程校核，所有功能按键集中布置在面板上半区靠近天线的位置，单手握持时拇指可覆盖全部按键操作区域，按键采用凸起0.8mm的圆弧造型，表面做细晒纹处理，即便戴薄劳保手套操作也能准确分辨按键位置，不会出现误触。按键旁预留的矩形显示屏安装位采用下沉式设计，屏幕表面比周边面板低1mm，可避免日常放置时屏幕被尖锐物体划伤，屏幕下方的功能开槽对应TF卡、USB接口的安装位置，接口处做了内凹处理，外接存储设备或充电线时，插头端面不会突出壳体侧面，放置在桌面时不会硌到插头导致接口松脱。

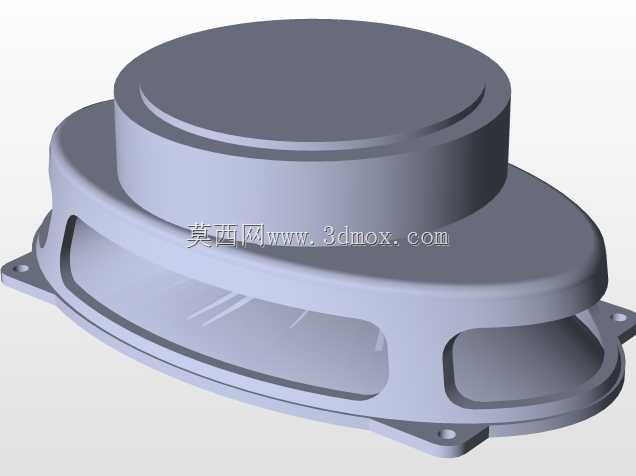

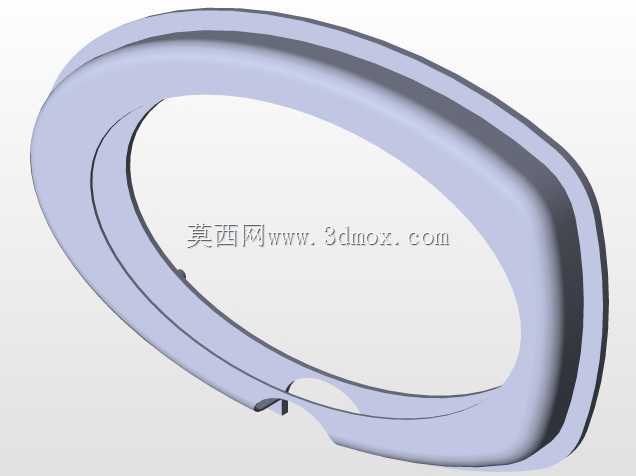

　　机身正面的大尺寸扬声器腔体是独立设计的密封式结构，腔体容积经过匹配计算，配合正面的圆形出声孔阵列，可保障中低频语音广播的清晰度，不会出现普通便携收音机常见的声音发闷、破音问题；腔体与壳体之间采用EVA泡棉做密封缓冲，既可以避免声音从装配缝隙泄漏影响音质，也能抵消扬声器工作时的振动传递，减少整机放置在光滑桌面时的共振位移。机身背部的一体式提手结构与后壳是一体化注塑成型，没有采用额外的铰接提手零件，提手内侧的圆弧半径匹配成年人四指宽度，拎取时受力均匀，长时间携带也不会出现勒手的问题，提手同时可作为桌面放置的支撑脚，将设备倾斜15度放置时，扬声器朝向正好对准使用者耳部位置，收听体验更佳。

　　在内部结构排布上，电路板、电池仓、扬声器腔体三个核心部件采用分层堆叠设计，电池仓布置在最靠近背部提手的位置，重心靠后，拎取时设备自然保持竖直状态，不会出现头重脚轻的倾斜问题；电路板上的高频接收模块布置在靠近天线根部的位置，缩短高频信号的传输路径，减少信号衰减，功放模块布置在靠近扬声器的位置，缩短音频走线长度，降低电路干扰。所有内部筋位的厚度统一设置为1.8mm，壳体主体壁厚2.2mm，既保障了整机结构强度，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲问题，装配时采用卡扣加两颗自攻螺丝的固定方式，卡扣沿壳体周圈均匀布置，螺丝隐藏在电池仓内部，整机外观没有外露的螺丝孔，兼顾装配效率与外观整洁度。

　　整机的安装边界尺寸控制在160mm×110mm×45mm范围内，可轻松放入普通工装裤的侧袋、户外背包的侧网兜中，不会占用过多收纳空间；整机重量控制在280g以内，长时间单手握持也不会产生明显的负重感，适合户外作业人员、应急值守人员、老年群体等不同使用人群的需求，结构上没有采用易损的薄壁装饰件，所有外露结构都做了圆角过渡处理，没有尖锐棱角，日常使用过程中不会划伤手部或勾挂衣物。
