复古便携式手提收音机外观结构设计

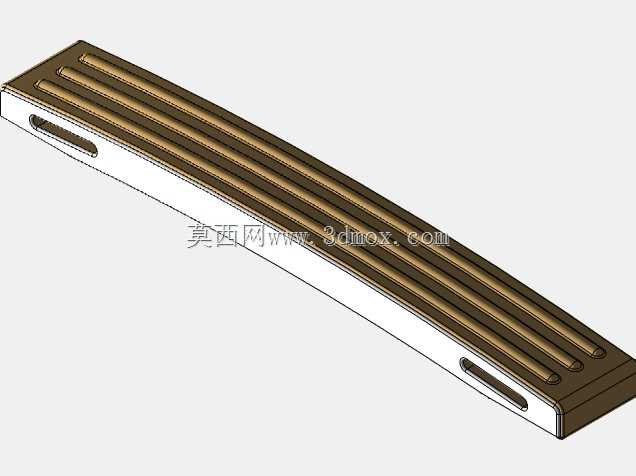

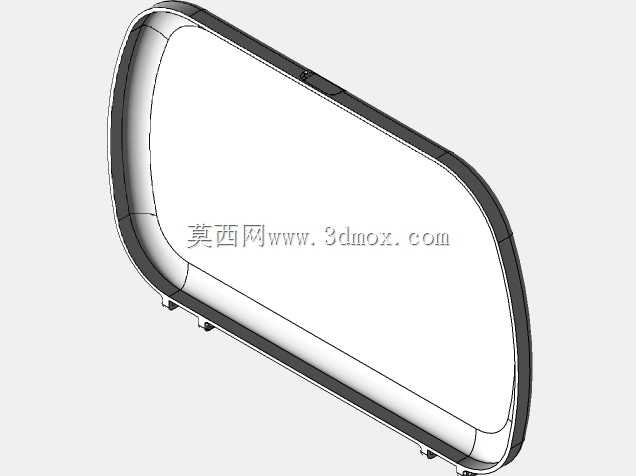

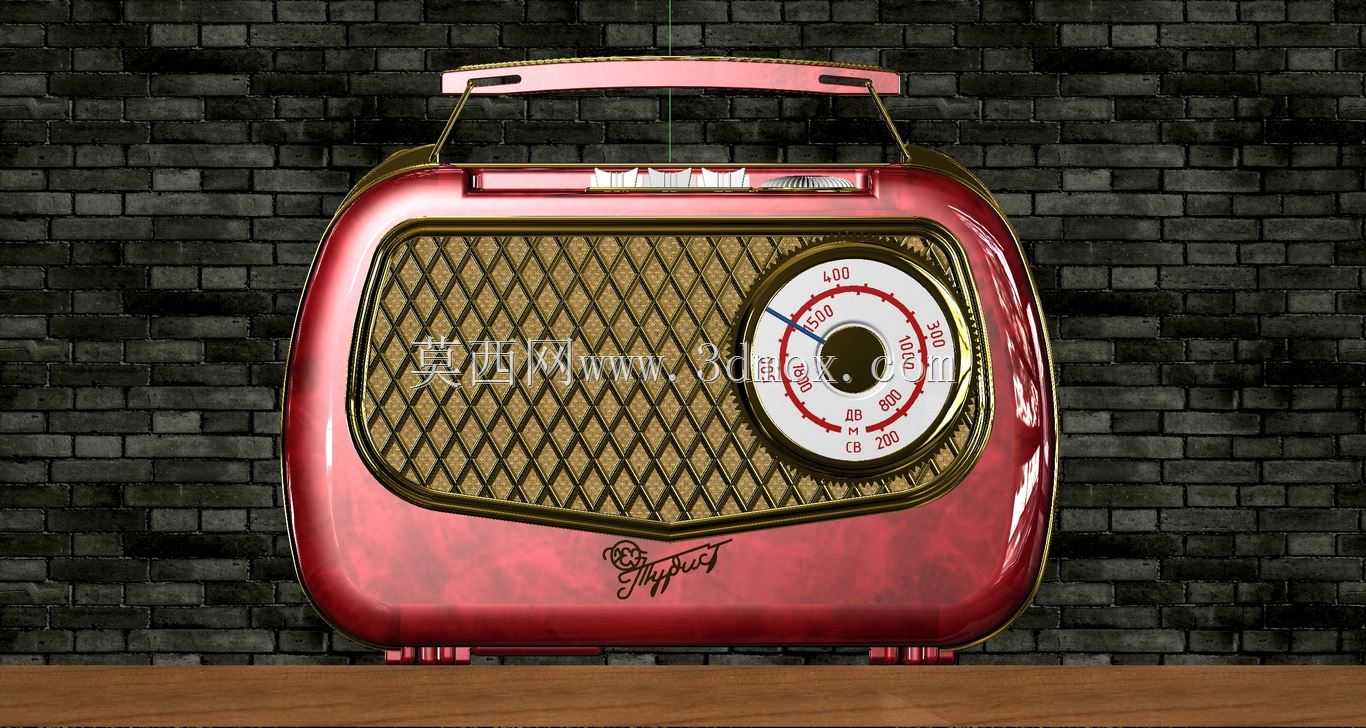

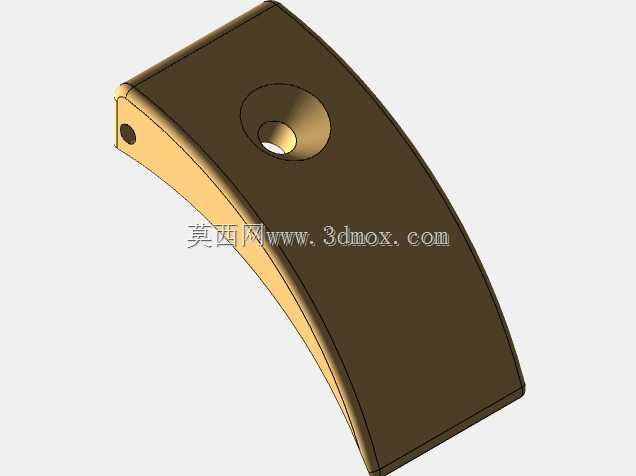

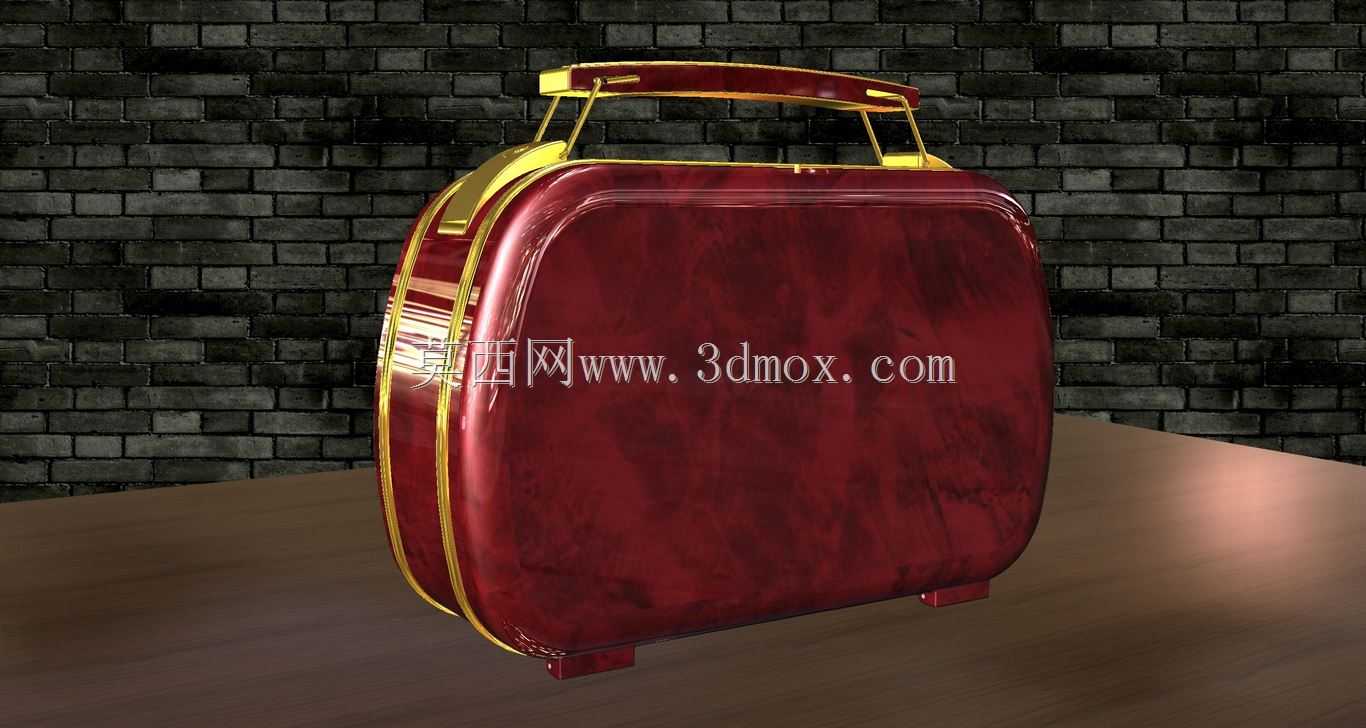

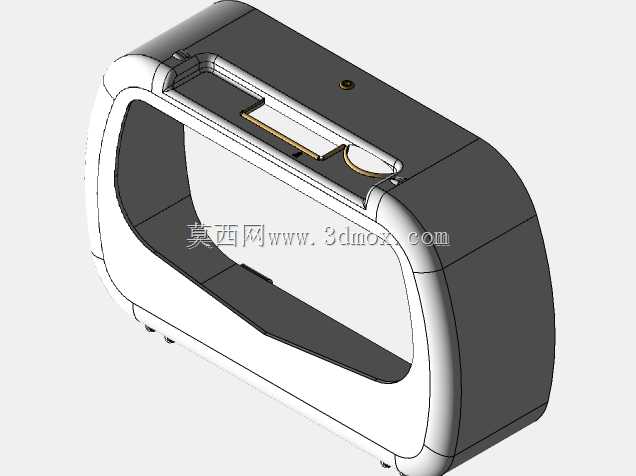

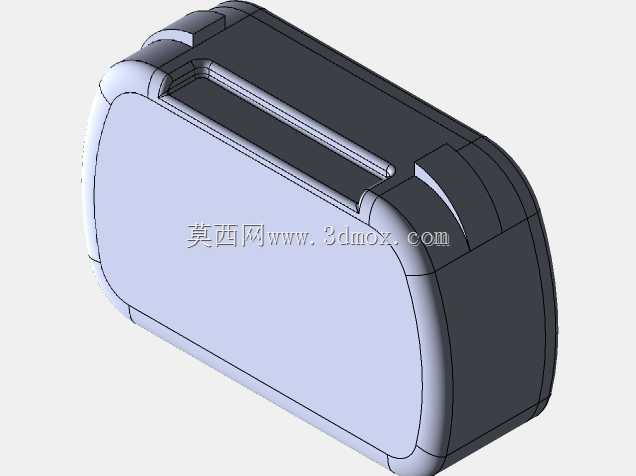

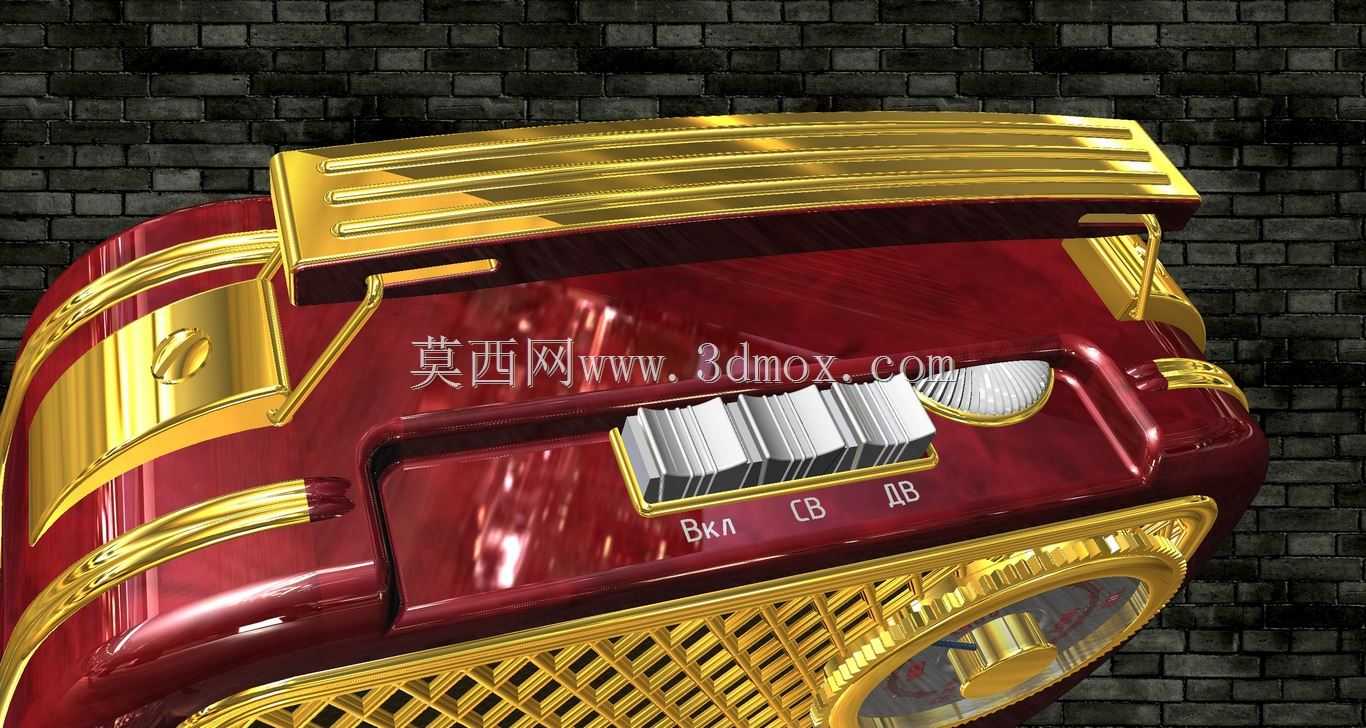

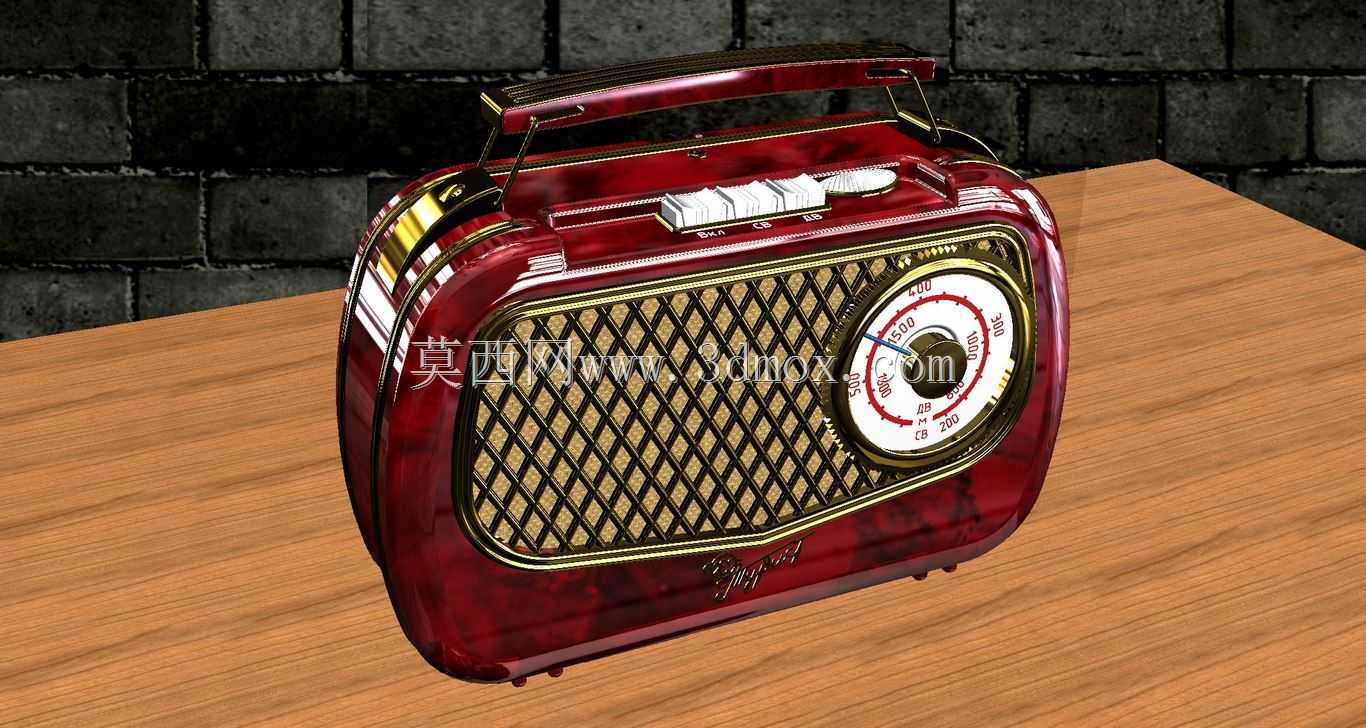

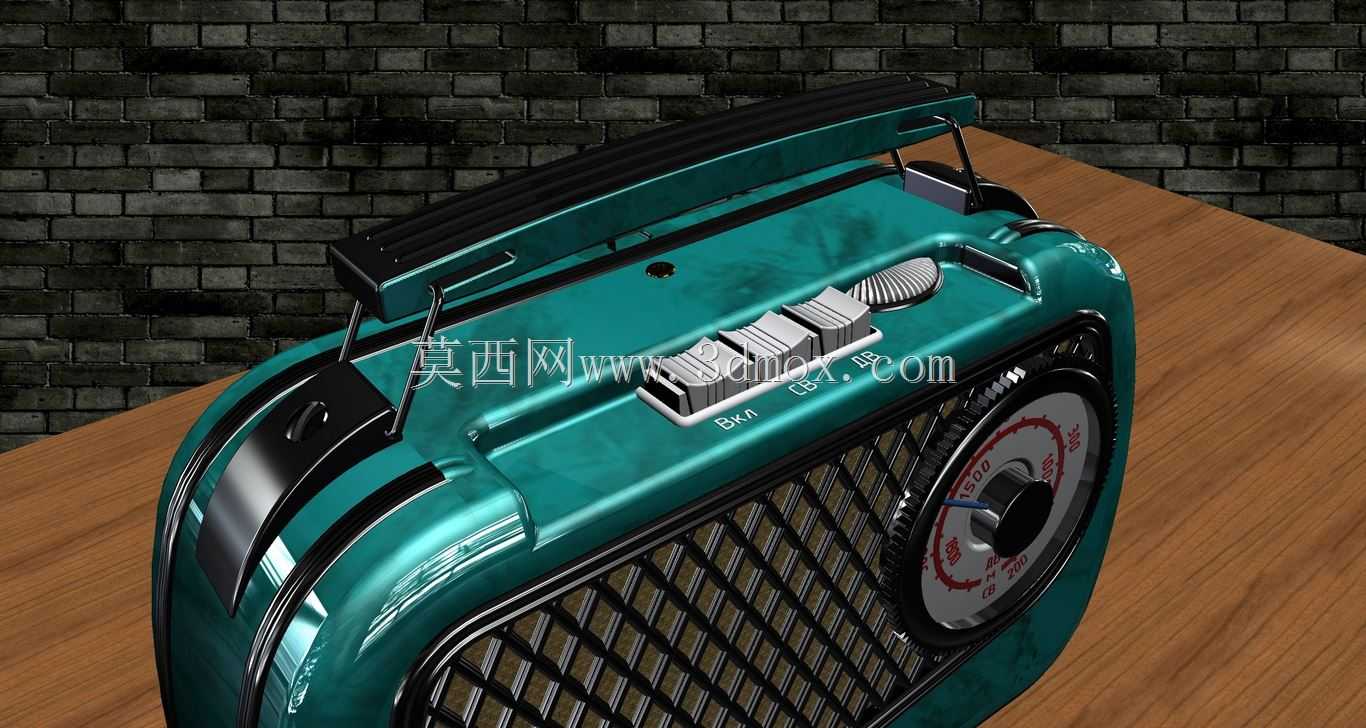

　　这款便携式收音设备的三维结构设计，核心围绕民用移动音频接收场景的实际使用需求展开，在结构布局上充分兼顾了便携性、操作便利性与复古外观的还原度。从整机结构来看，外壳采用曲面过渡的一体化注塑成型思路，主体壳体壁厚控制在1.8-2.2mm区间，边缘做R3-R5的圆角过渡，既避免了注塑过程中的应力集中问题，也能在跌落场景下分散冲击载荷，提升日常使用的抗损能力。顶部设置的一体式提手采用转轴连接结构，提手与壳体的连接轴处预留0.3mm的装配间隙，转轴内部加装阻尼垫片，让提手在任意提拉角度都能保持稳定姿态，不会出现松垮晃动的问题，提手表面做仿木纹纹理处理，和主体壳体的酒红珠光质感形成视觉层次区分。

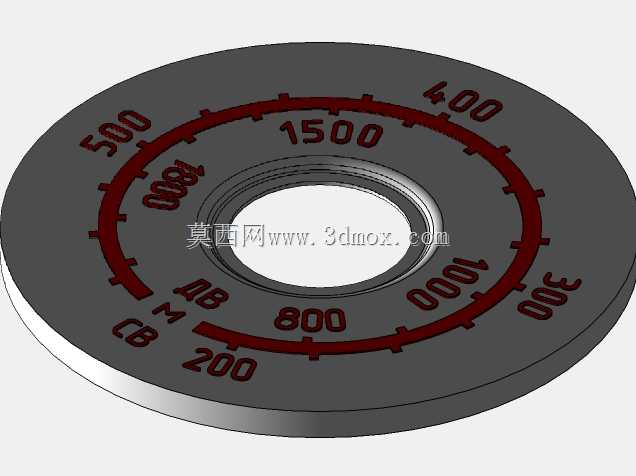

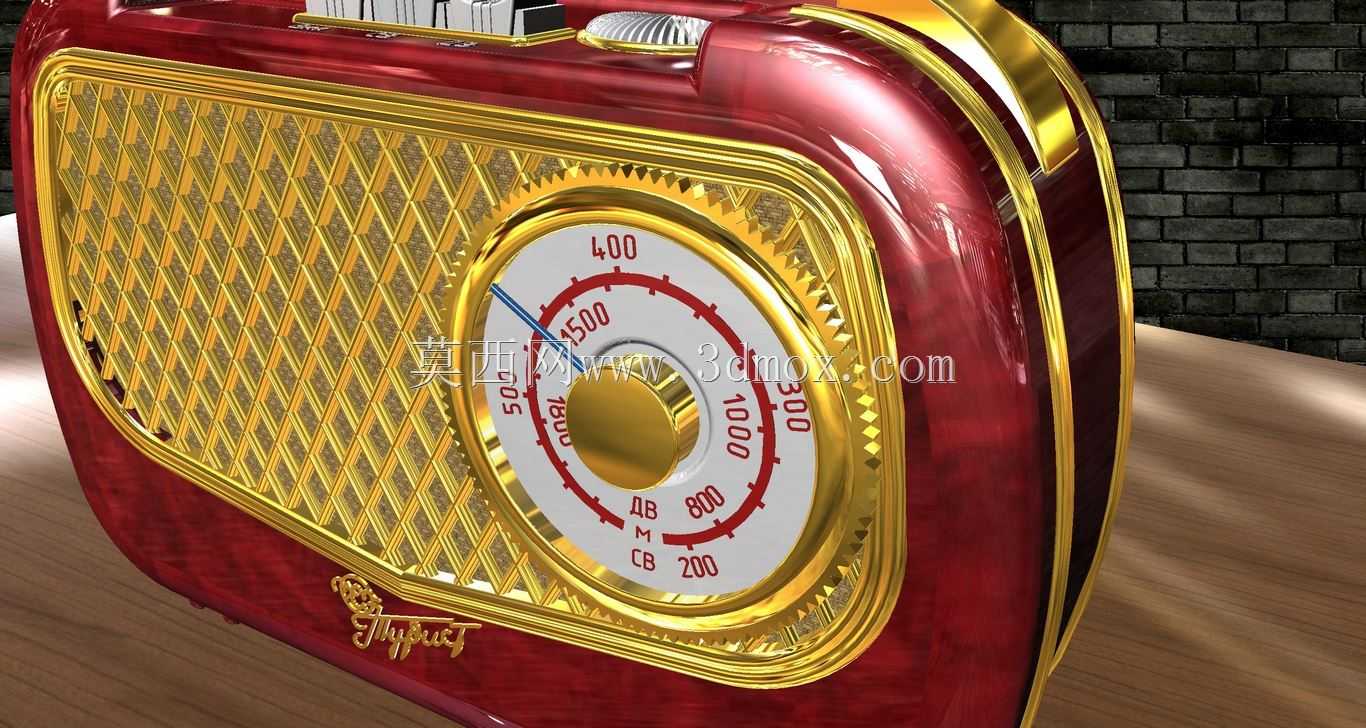

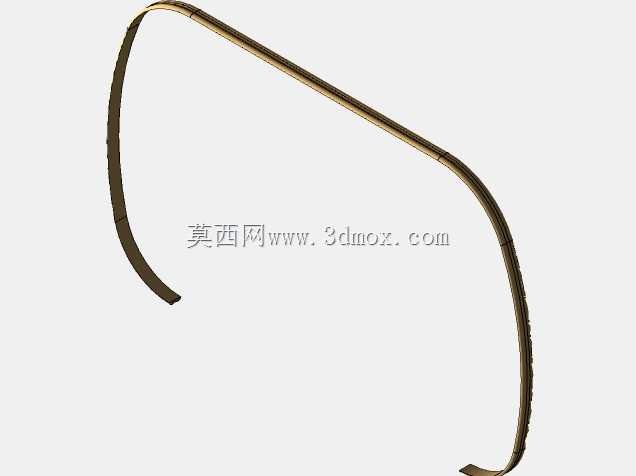

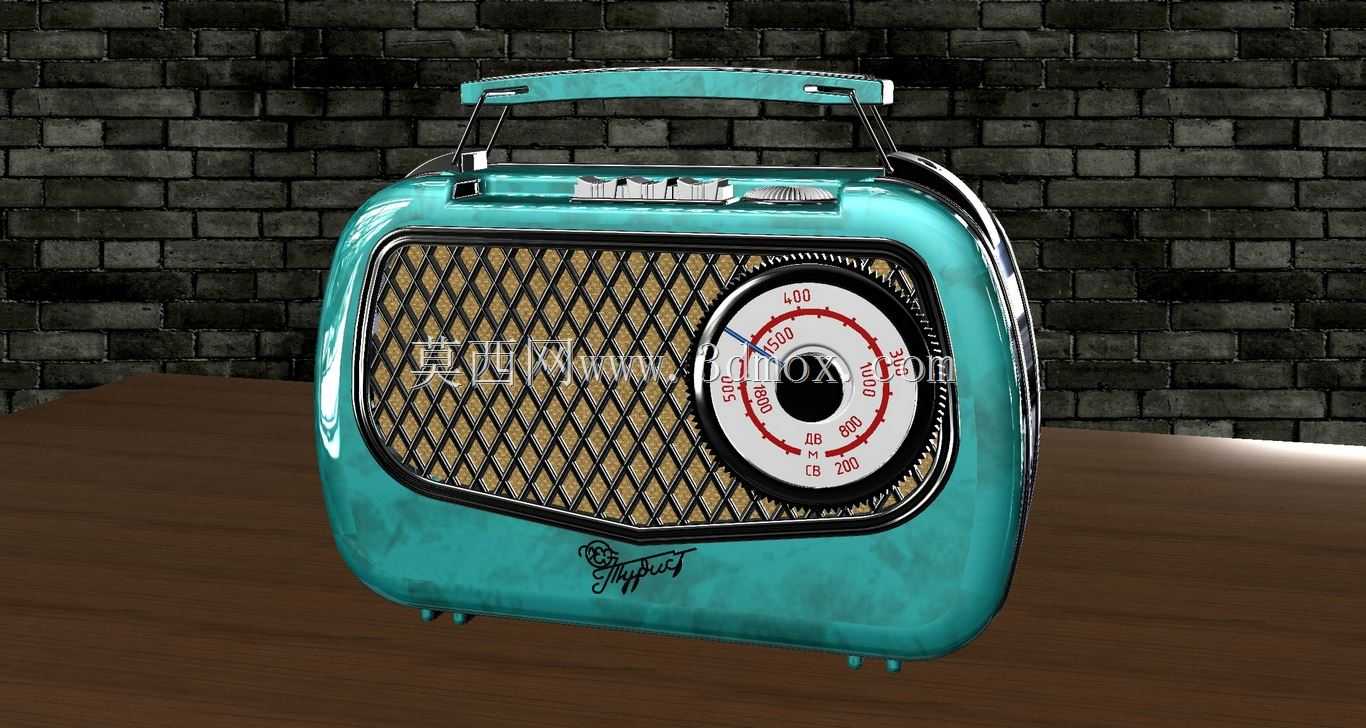

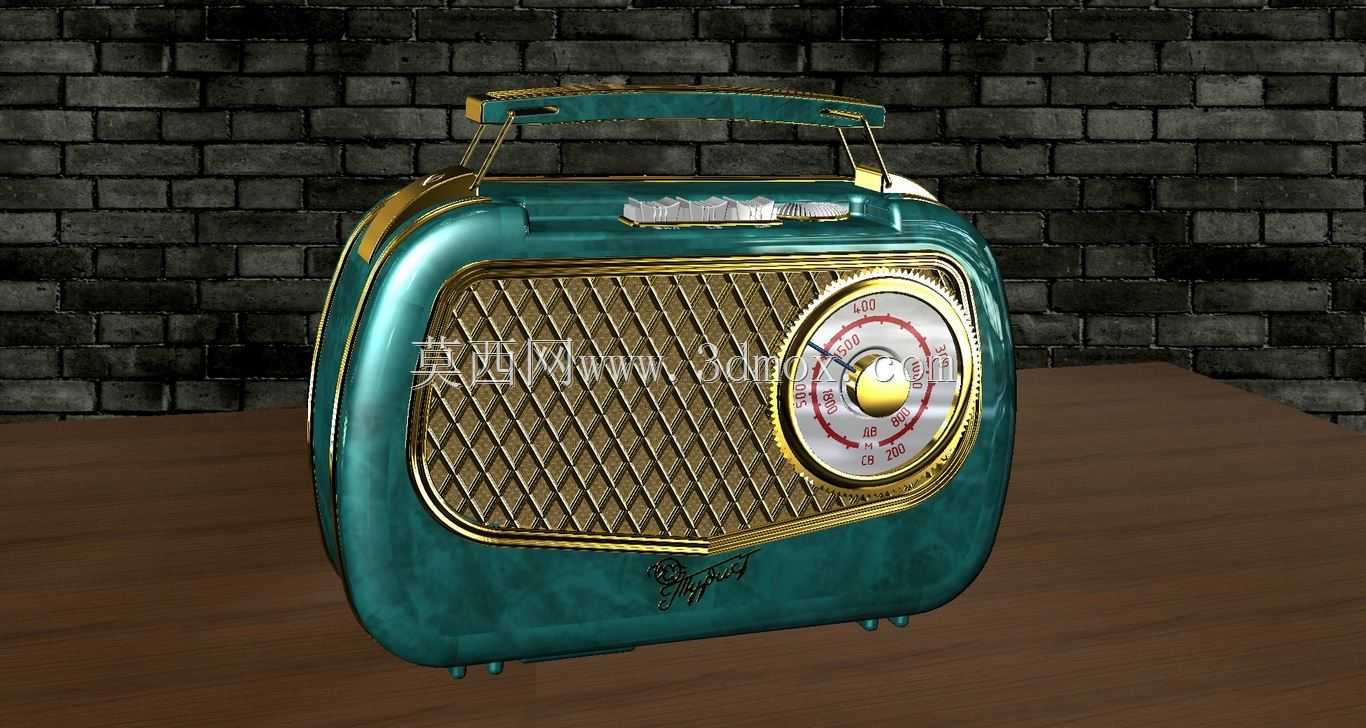

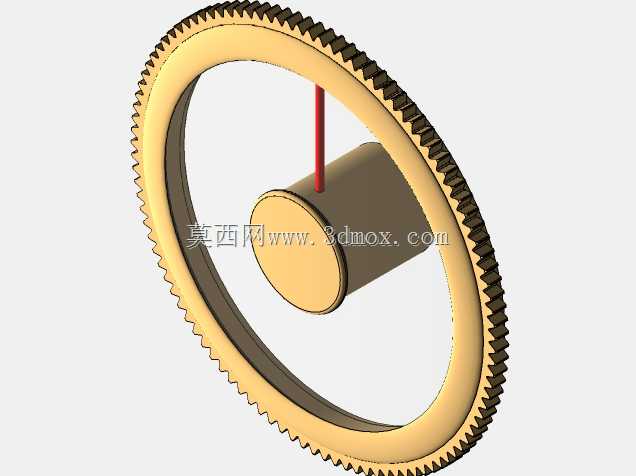

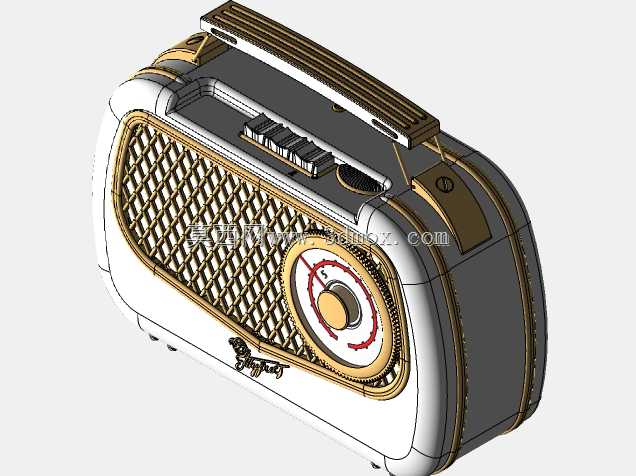

　　正面的功能区域划分清晰，左侧为扬声器出声区域，采用菱形网格的金属防护网结构，防护网通过背部的四个定位卡扣与壳体卡合固定，网孔开孔率控制在65%左右，既能够保证声音传出的通透度，也能阻挡外界灰尘、细小杂物进入腔体内部损坏扬声器单元。右侧为调谐指示区域，调谐旋钮采用同心圆分层结构，最外层的刻度盘通过背部的卡圈与调谐轴连接，刻度盘表面印刷清晰的频率刻度标识，旋钮转动时的阻尼力矩控制在0.15-0.2N·m，转动过程无卡顿、无虚位，调谐指针随旋钮转动的同步误差控制在0.5度以内，保证频率调节的精准度。旋钮周边的金色装饰圈采用电镀ABS材质，通过背胶与壳体贴合固定，装饰圈与壳体的配合间隙控制在0.1mm以内，装配后无翘边、无错位问题。

　　整机的内部腔体布局做了合理的空间分配，扬声器单元安装在左侧腔体的固定筋位上，安装面预留0.5mm的密封泡棉安装槽，保证扬声器与壳体之间的密封性，提升低频音效表现。右侧腔体预留电路板安装位，电路板通过四颗M2的自攻螺丝固定在壳体内部的螺柱上，螺柱高度统一为6mm，保证电路板与壳体之间留有足够的走线空间，同时避免电路板与壳体直接接触造成的短路风险。电池仓设置在整机背部，仓盖采用卡扣式结构，无需额外工具即可开启更换电池，仓盖与壳体的配合处做一圈防水筋，能够阻挡日常使用中泼溅的水滴进入电池仓，提升户外使用的可靠性。

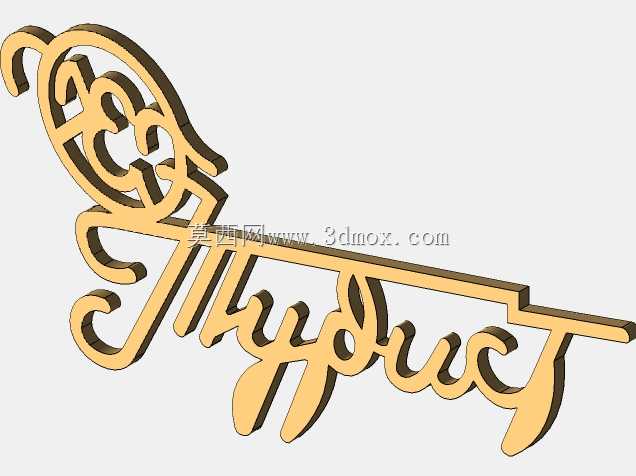

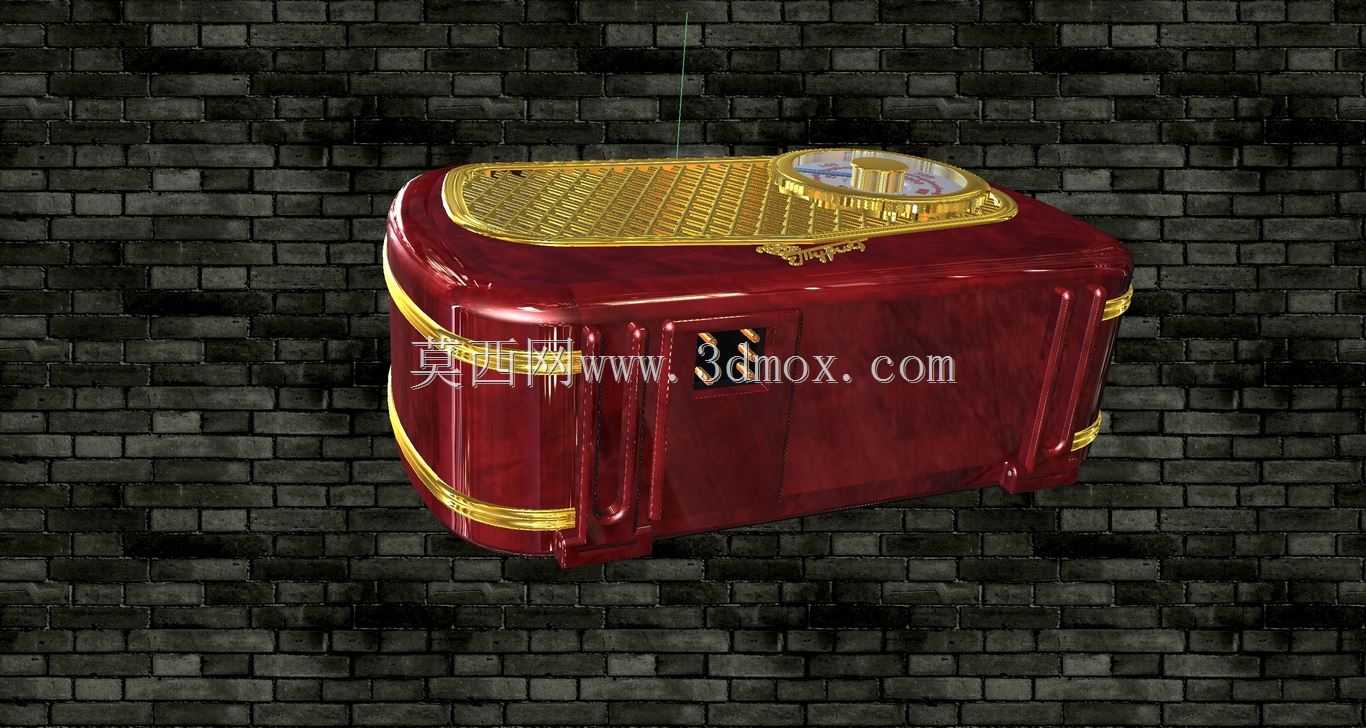

　　整机的外形尺寸控制在长240mm、宽120mm、高180mm（含提手收起状态）的区间，整体重量控制在800g左右，单手提携无明显负重感，适合户外露营、居家桌面摆放、复古场景陈设等多种使用场景。底部设置四个高度为3mm的橡胶防滑脚垫，脚垫通过背胶固定在壳体底部的定位凹槽内，放置在光滑桌面时不会出现滑动问题，同时能够垫高机身，避免底部壳体与桌面直接摩擦造成刮痕。壳体表面的装饰标识采用模内注塑工艺制作，标识与壳体表面齐平，长期使用不会出现磨损脱落的问题。在结构细节处理上，所有壳体的合模线都设置在视觉不易察觉的侧面位置，合模线的错位量控制在0.05mm以内，后期经过简单的抛光处理即可达到外观要求，减少后续表面处理的工序成本。调谐旋钮与壳体的配合处预留0.2mm的间隙，避免温度变化造成的壳体膨胀导致旋钮卡滞，保证在-10℃到50℃的使用环境下旋钮都能顺畅转动。
