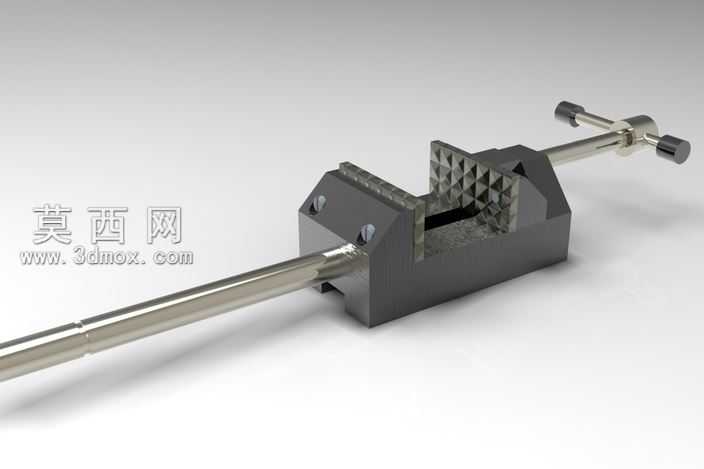

带加长杆的手动夹紧虎钳结构设计

本作品为手动夹紧类工装夹具的三维设计成果，整体围绕手动螺旋夹紧的核心功能展开建模与渲染工作。建模阶段首先完成整体结构的参数化搭建，先确定钳身主体的基准框架，将固定钳口与活动钳口的配合行程作为核心尺寸基准，保证夹紧作业的有效行程满足常规小型工件装夹需求；随后依次完成传动螺杆、加长操作杆、端部握持手柄、钳口防滑齿板、紧固螺钉等所有零部件的独立建模，每个零件的配合公差都在建模阶段做了预留处理，确保活动钳口沿钳身导轨滑动时无卡滞、传动螺杆转动顺畅无窜动。材质与渲染环节针对不同零部件的使用场景做了区分设置：钳身主体采用哑光灰铸铁材质，调整表面粗糙度参数还原铸造件的细腻磨砂质感，同时添加轻微的金属反光特性避免视觉效果过于沉闷；传动螺杆与加长操作杆采用抛光不锈钢材质，调高金属反射率与高光强度，还原机加工金属件的光亮顺滑质感；钳口防滑齿板做了表面纹理强化，将齿形的凹凸细节做了锐化处理，突出其防滑咬合的功能属性；端部握持手柄采用黑色哑光工程塑料材质，与金属杆身形成明确的材质区分，还原实际产品的握持触感设计。结构设计上采用了加长操作杆的方案，相比常规短柄虎钳，更长的力臂可以让操作人员施加更小的握力就获得足够的夹紧力，降低长时间装夹作业的劳动强度；钳口的齿形采用交错菱形防滑纹理，相比普通直齿能够提供多方向的摩擦力，避免工件在夹紧过程中出现滑移偏移；螺杆与活动钳口的连接部位做了防脱结构设计，防止螺杆旋出最大行程时出现零件脱落的问题。整体装配过程严格按照实际机械装配逻辑完成约束设置，固定钳身设置为固定基准，活动钳口添加滑动副约束，传动螺杆添加旋转副与螺旋传动约束，所有紧固螺钉都添加了同轴与面贴合约束，完整还原了该夹紧装置的实际装配关系与运动逻辑，渲染阶段采用柔和的漫反射主光源搭配侧方补光，将金属件的轮廓与材质质感充分展现，同时避免过强的反光遮挡结构细节，最终呈现的效果清晰展示了产品的结构特点与功能属性。
