便携式气瓶改制迷你户外烧烤架

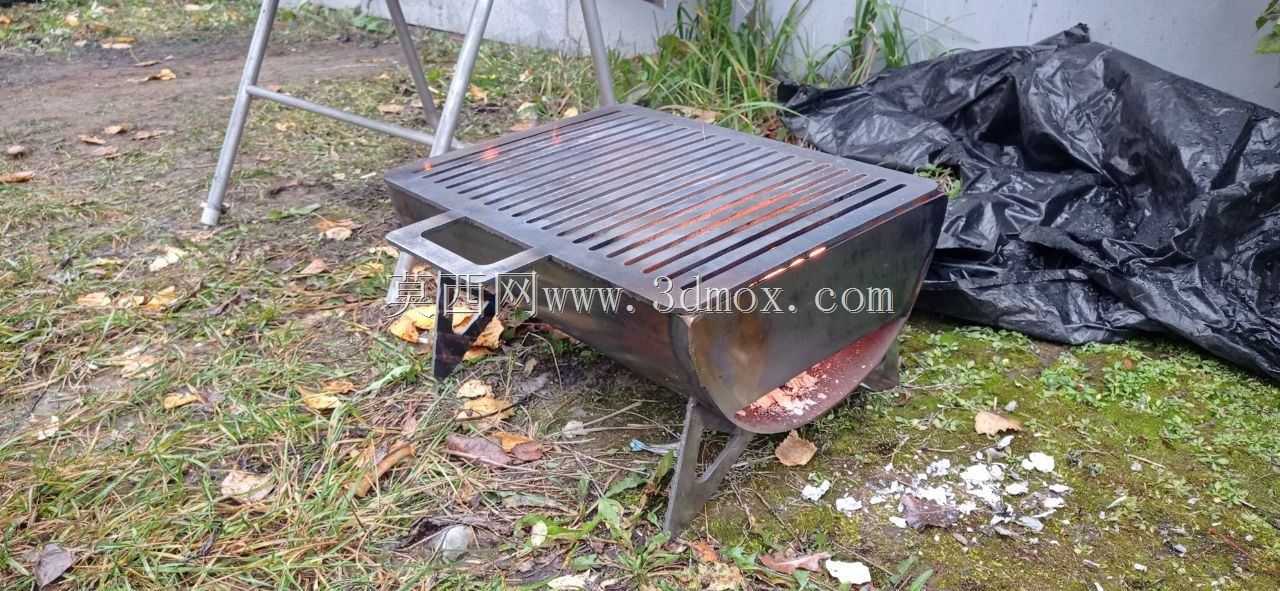

　　这款小型烧烤器具的设计原型取自废弃工业气瓶的筒体段，整体采用金属板材焊接成型，核心应用场景覆盖单人户外露营、庭院小范围聚餐、车尾箱短途出游等轻量化烹饪需求，区别于常规大尺寸商用烧烤台，其整体占地尺寸控制在350mm×220mm×180mm区间，折叠状态下可直接放入常规露营背包侧袋或车载储物格，无需额外预留大尺寸安装空间，放置时仅需保证底部支脚与支撑面接触平整，周边预留100mm以上的散热安全距离即可使用。

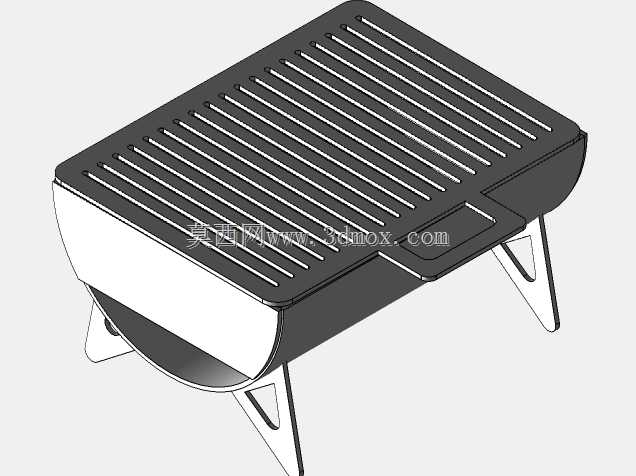

　　从功能结构来看，上部的格栅烤网采用等间距条形镂空设计，栅条宽度5mm、间隙8mm，既可以保证炭火热量均匀向上传导，也能避免小块食材掉落至下方炭仓，烤网边缘做了15mm的折边处理，可直接卡合在筒体上沿，使用过程中不会出现滑移脱落的问题，侧边预留的一体式提手采用镂空弯折结构，表面做了钝边打磨，即使在器具余温状态下也可配合隔热垫完成短距离移位。下部炭仓直接利用气瓶筒体的弧面结构，底部预留10mm高度的通风间隙，配合支脚抬高的整体结构，可形成自然的下进风通道，无需额外加装电动送风装置即可保证木炭充分燃烧，炭仓底部没有设置封闭接灰结构，使用时可在下方铺垫防火接灰垫，既简化了整体结构重量，也避免了积灰堵塞通风道的问题。

　　三支支撑脚采用三角形稳定布局，单支脚采用2mm厚钢板弯折成三角加强结构，与筒体下部采用满焊连接，脚端做了10mm的水平折边，增大与支撑面的接触面积，即使在不太平整的草地、碎石地面放置，也能保持整体结构稳定，不会出现侧翻风险。整体设计思路完全围绕轻量化改制逻辑展开，没有多余的装饰性结构，所有外露棱边均做了R2圆角打磨，避免使用过程中出现划伤风险，整体金属表面做了高温氧化发黑处理，可耐受炭火长期高温炙烤，不会出现表层脱落生锈的问题。

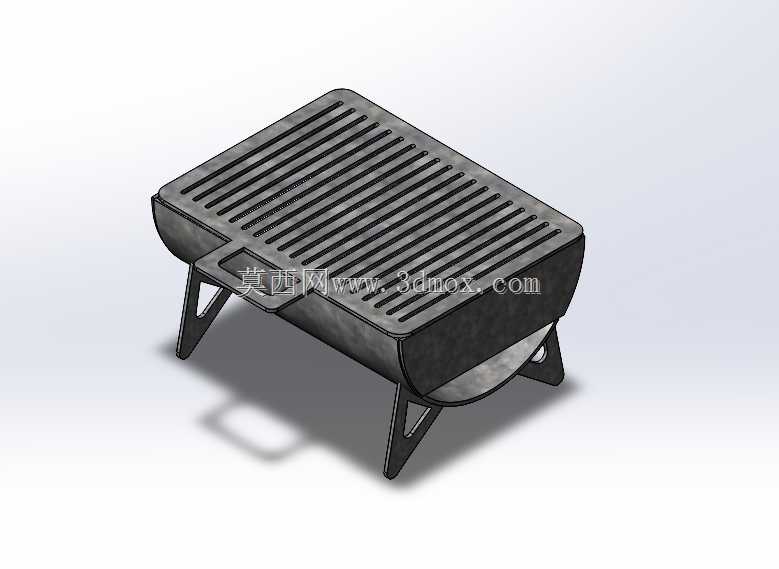

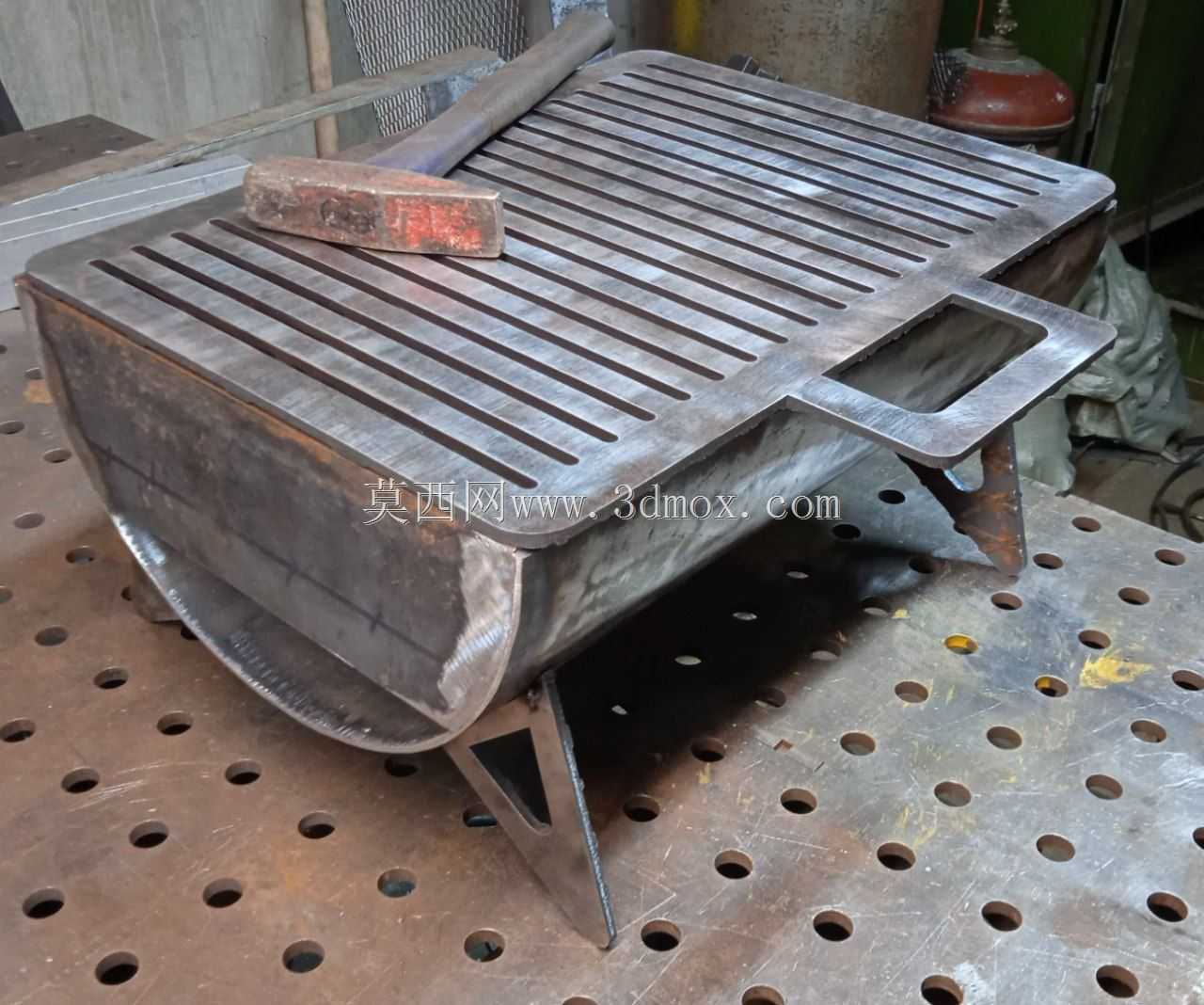

　　从实际使用边界来看，该烤架的有效烤制面积约为0.06平方米，单次可容纳2-3人份的食材烤制，适配常规尺寸的机制木炭、果木炭，炭层铺设厚度控制在30-50mm即可达到合适的烤制温度，不支持直接使用明火燃气作为热源，使用过程中筒体表面温度可达300℃以上，需避免肢体直接接触。结构建模过程中完全遵循钣金加工的工艺逻辑，所有弯折件的折弯半径均匹配常规钣金折弯机的加工参数，焊接位置预留了足够的焊道空间，没有出现无法落地加工的异形结构，若进行实物制作，仅需采用常规的等离子切割、钣金弯折、手工电弧焊设备即可完成全部加工工序，加工完成后仅需对焊道进行打磨抛光、做高温防锈处理即可投入使用，整体加工成本较低，也适合手工爱好者作为旧物改造的参考结构。

　　不同于市面上常见的冲压成型薄铁皮烧烤架，该结构的筒体部分利用废弃气瓶的原有壁厚，整体结构强度更高，正常使用过程中不会出现高温变形的问题，支脚的三角加强结构也可承受总计5kg以上的载荷，即使放置满食材与烤网也不会出现结构弯折。烤网可单独取下，方便使用后对炭仓内部的积灰进行清理，整体没有易损的可拆卸小零件，长期户外使用也不会出现零件丢失导致无法使用的问题，收纳时无需额外拆解，直接整体放置即可，维护难度极低。
