人群管控路障配套运输存放架结构设计

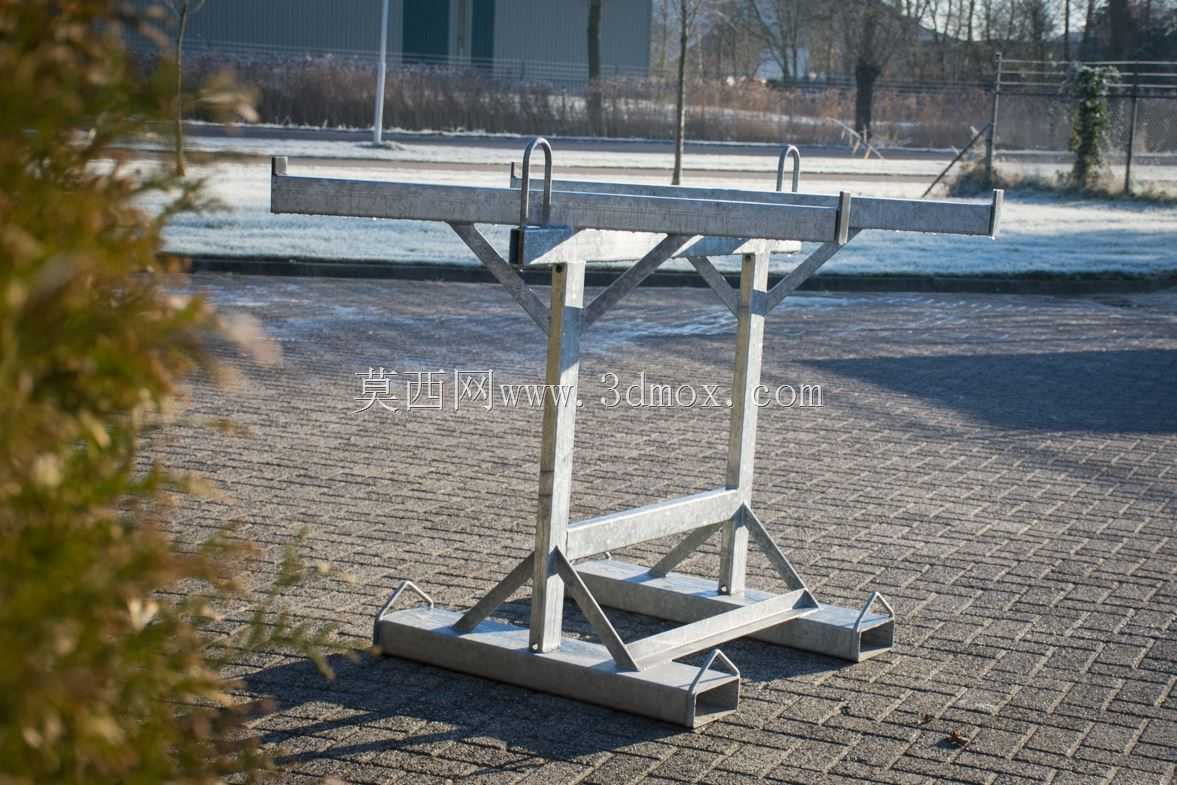

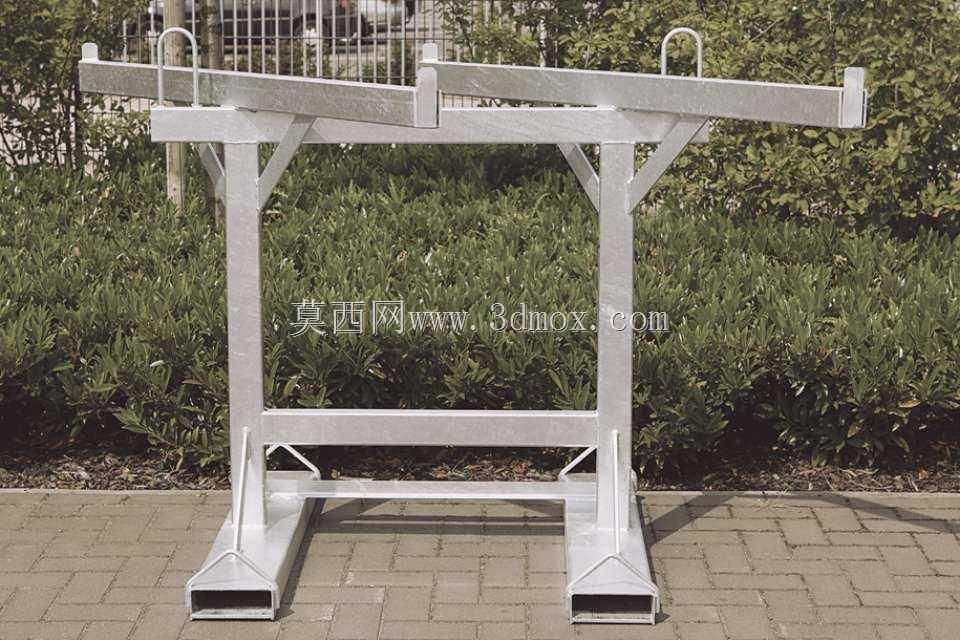

　　在大型活动安保、市政施工围挡、突发公共事件人流疏导场景中，可移动金属行人路障是核心的物理隔离设施，这类路障单组重量大、杆件多，零散装卸不仅效率低下，还容易造成路障杆件变形、底部支脚磕碰损坏，传统的零散堆叠运输方式，单台标准拖车单次仅能运载8-10组路障，装卸需要4-5人配合，卸车后还需要人工二次搬运到布设点位，单趟布设作业耗时往往超过2小时，遇到临时活动需要快速布设围挡的场景，运输周转效率直接影响现场管控的响应速度。这款配套的运输存放架，就是针对赫拉斯款行人路障的周转需求做的定向结构设计，整体采用矩形钢管焊接成型，框架主体沿长度方向设置等间距的竖向分隔槽，每个分隔槽的宽度刚好匹配单组路障收拢后的厚度，

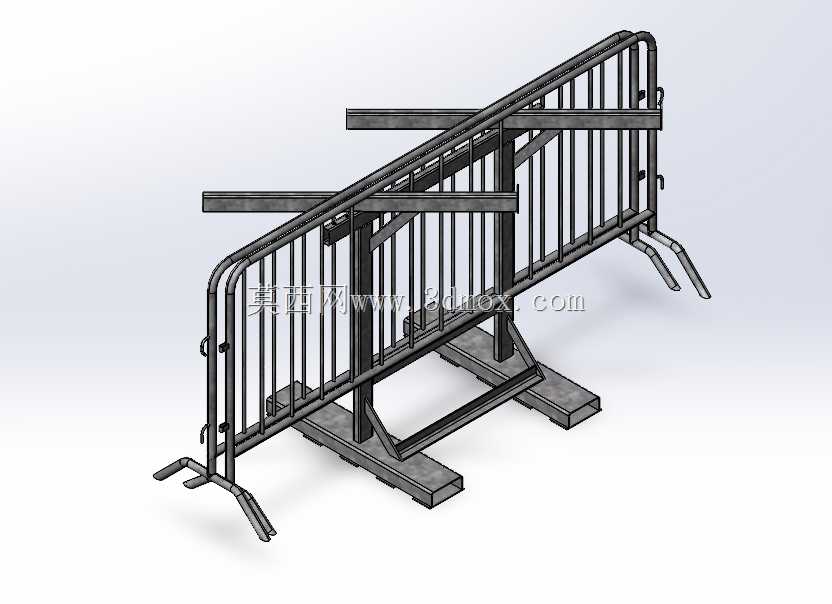

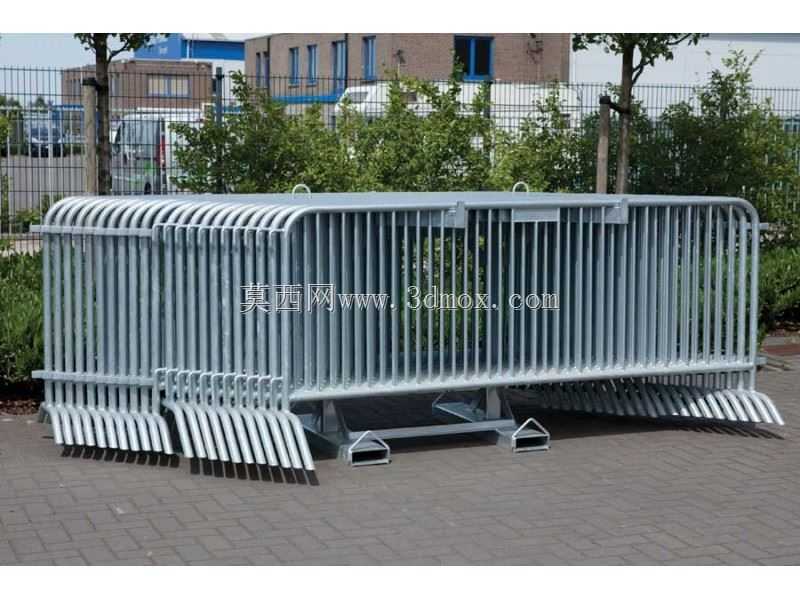

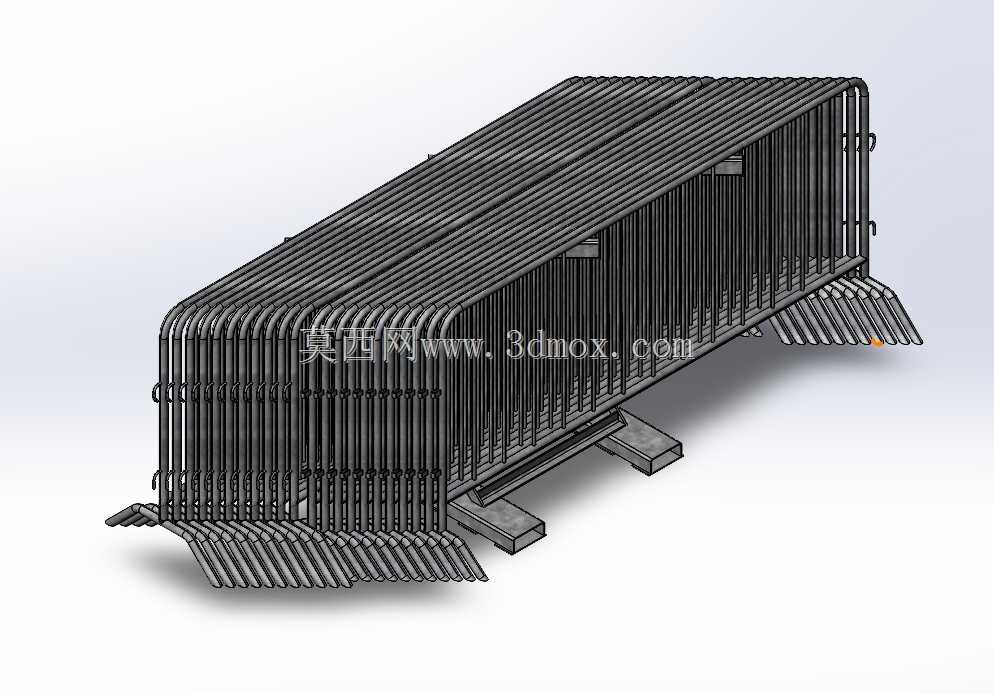

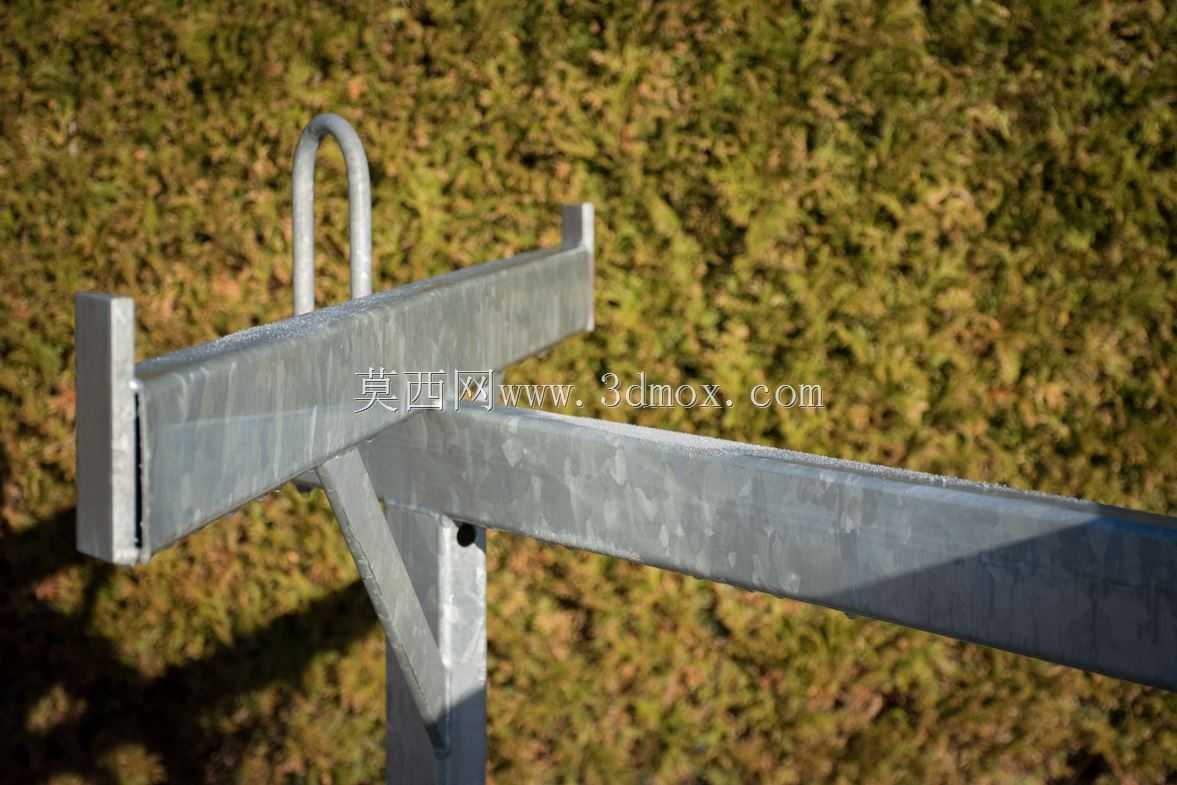

　　单架可同时容纳22组标准尺寸行人路障，路障沿架体长度方向竖向插放，底部设置带防滑纹的支撑托板，托板高度匹配标准货运拖车的货台高度，架体底部预留叉车叉取孔位，同时两侧设置吊装挂点，既可以用叉车整体转运，也能通过吊车直接吊装到货运车辆上，不需要人工逐组搬运路障。架体两端设置倾斜的导向滑道，滑道面做圆弧倒角处理，路障装卸时可以顺着滑道直接滑出或推入架体，不需要完全抬升路障整体高度，两名作业人员配合就能完成整架路障的装卸作业，相比传统零散运输方式，装卸效率提升60%以上，单台标准拖车单次运载量提升一倍以上。架体两侧设置可翻转的限位挡杆，路障全部装入后，挡杆翻转到锁止位置，可避免运输过程中路障从架体侧方滑出，挡杆表面包裹橡胶缓冲层，

　　避免与路障金属框架硬接触造成漆面剐蹭或杆件变形。架体底部的支撑脚采用加厚钢板焊接，静态放置时支撑脚与地面接触面积大，不会因为地面不平整出现架体倾斜，存放时可以直接将整架路障堆放在仓库指定区域，不需要额外的货架支撑，多层叠放时上层架体的支撑脚刚好卡入下层架体顶部的定位槽内，叠放高度可达3层，大幅节省仓储空间。设计过程中重点校核了架体的载荷分布，整架满载22组路障时总重量接近1.2吨，框架主受力梁采用40603mm的矩形钢管，通过有限元分析验证，满载状态下框架最大变形量不超过1.2mm，长期反复载荷下不会出现焊缝开裂或框架变形问题。架体的宽度尺寸匹配标准拖车的货台内宽，装上拖车后两侧预留的间隙不超过100mm，

　　运输过程中不会因为车辆颠簸出现架体移位，架体前端设置牵引连接孔，短距离转场时可以直接用牵引设备拖行整架路障，不需要吊装到车辆上，适合在活动场地内部做短距离的路障布设调整。路障装入架体后，路障底部的支脚刚好卡在架体底部的定位卡槽内，运输过程中不会出现路障相互碰撞的问题，路障的金属网面与架体分隔槽之间预留5mm间隙，避免网面被挤压变形，延长路障的使用寿命。针对现场快速布设的需求，架体两侧的滑道高度与路障布设时的安装高度匹配，路障从架体滑出后可以直接立在地面上，只需要作业人员调整位置即可完成固定，不需要二次抬升调整，单组路障的布设时间从原来的2分钟缩短到30秒以内，在大型演唱会、马拉松赛事这类需要快速布设数公里围挡的场景中，能大幅压缩现场准备时间。架体表面采用喷塑处理，耐候性强，长期在户外存放也不会出现锈蚀问题，所有焊缝都做打磨处理，没有尖锐毛刺，避免作业人员操作时被划伤。
