临时围栏运输存储专用金属托架

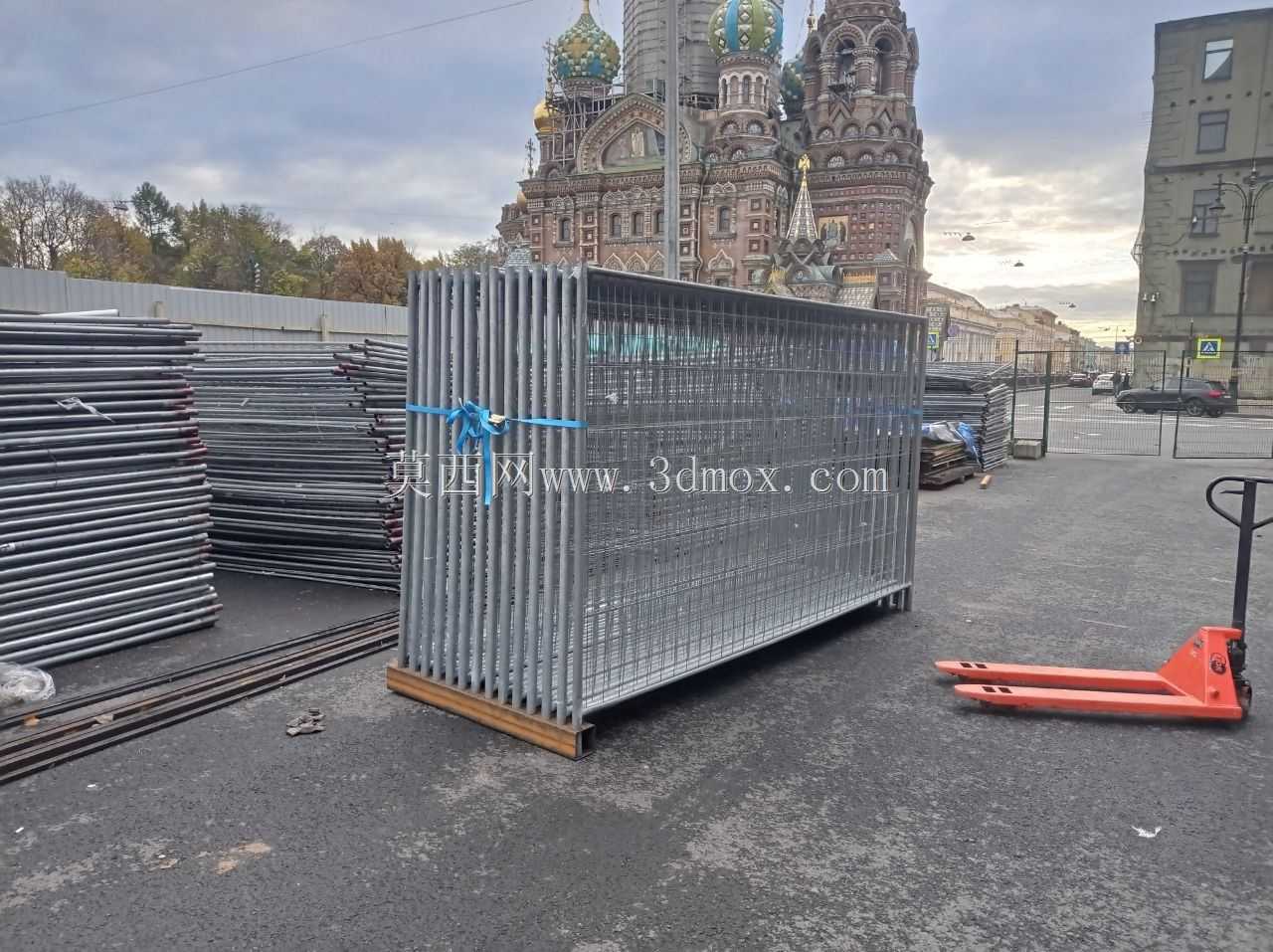

　　做了快十年的工业仓储物流配套结构设计，见过太多临时周转类工装因为适配性差，导致现场物料堆码混乱、转运磕碰、装卸效率低下的问题，这款针对片状临时围栏设计的运输储存架，刚好戳中了这类片状长尺寸物料周转的痛点。很多人觉得临时围栏用完随便堆在托盘上就行，真到现场跑过几次活动搭建、工地临时围挡布场就知道，成批的金属网状围栏如果没有专用的承托架，堆高了容易侧滑倾倒，人工搬运的时候要反复翻找对应规格，叉车转运的时候绑带稍微松一点就会掉件，碰到路面颠簸甚至会刮花围栏表面的喷塑层，缩短围栏的复用寿命。这款托架的设计首先从底部承托结构入手，没有采用全封闭的整板底座，而是选用了加厚的实木垫条作为底部承载面，一方面木质垫条的摩擦系数远高于光滑金属面，

　　围栏竖管直接落在垫条上不会出现横向滑移，另一方面垫条之间预留了均匀的间隙，刚好适配手动液压搬运车、常规平衡重叉车的货叉插入高度，不管是短距离的仓内移位，还是长距离的货车装卸，都不需要额外搭配托盘，直接叉取托架就能完成整架围栏的转运。托架的竖向限位结构完全匹配Heras系列临时围栏的端部尺寸，沿着托架长度方向均匀排布的竖向挡杆，刚好卡在成叠围栏的两侧，每根挡杆的间距经过反复校核，既不会因为间隙太小导致围栏插取卡顿，也不会因为间隙过大让成叠围栏在运输过程中出现左右窜动，挡杆的高度刚好适配常规单次堆码15-20片围栏的总厚度，堆码到额定高度之后，只需要在挡杆外侧用绑带横向捆扎两道，就能完全固定整垛围栏，不需要额外做其他加固处理。

　　从安装边界来看，这款托架的整体外廓尺寸完全适配1200mm*1000mm的标准物流单元模数，装入常规厢式货车的时候，可以沿着车厢宽度方向并排摆放两个托架，不会浪费车厢的装载空间，仓内货架存储的时候，也能直接放在标准横梁式货架的货位上，不需要调整货架的层间距。托架本身没有复杂的连接结构，所有金属挡杆和底部承托框架之间采用满焊连接，焊缝位置做了打磨喷塑处理，不会出现毛刺刮伤操作人员或者刮花围栏表面的情况，底部的木质垫条采用沉头螺栓固定在金属框架上，垫条出现磨损之后可以快速拆卸更换，不需要整体报废托架，能有效降低长期使用的维护成本。在实际应用场景里，这类托架除了用来存储运输临时围栏，碰到同类型的片状金属构件，比如舞台搭建用的铁马、临时隔离网片、工地临边防护栏，只要单片构件的厚度和竖管排布间距适配，都可以用这款托架完成周转，不需要单独开模做其他专用工装。设计的时候特意没有在托架上做多余的凸起结构或者复杂的锁止机构，就是考虑到现场作业人员大多没有经过专门的工装使用培训，结构越简单，操作门槛越低，不管是仓管人员还是现场搭建的工人，只要把围栏顺着竖向挡杆的方向整齐码放，就能完成物料的规整，不需要额外学习操作流程。之前接触过不少同类的周转架，要么是整体采用全金属焊接结构自重太大，空架转运的时候浪费物流载重，要么是限位结构做的太复杂，装卸一片围栏要拆装多个锁扣，反而降低了作业效率，这款托架在自重和结构强度之间做了很好的平衡，

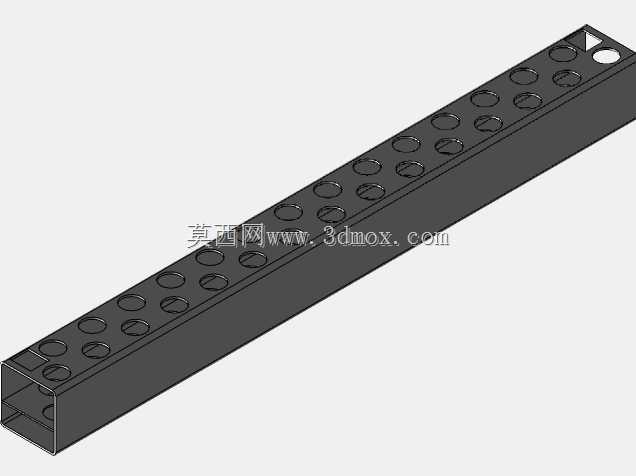

　　金属框架的型材壁厚刚好满足额定堆码重量下的强度要求，不会出现满载情况下框架变形的问题，搭配木质垫条之后整体自重比全金属托架轻了近三分之一，空架回运的时候能节省不少物流成本。另外，托架的底部垫条高度预留了足够的手动搬运车操作空间，哪怕是在没有叉车的小型活动现场，两个工人用手动液压车也能轻松完成整架围栏的移位，不需要人工逐片搬运，能大幅减少现场布场的人工投入。从结构建模的角度来看，这款托架的所有零件都采用常规的型材和标准件，没有特殊定制的异形构件，生产加工的时候不需要开特殊模具，直接切割型材、焊接、表面处理之后就能组装完成，加工周期短，生产成本可控，非常适合临时活动物料租赁公司、工地安保配套服务商这类需要频繁周转临时围栏的单位批量配置使用。
