钢管结构四轮越野休闲车架设计

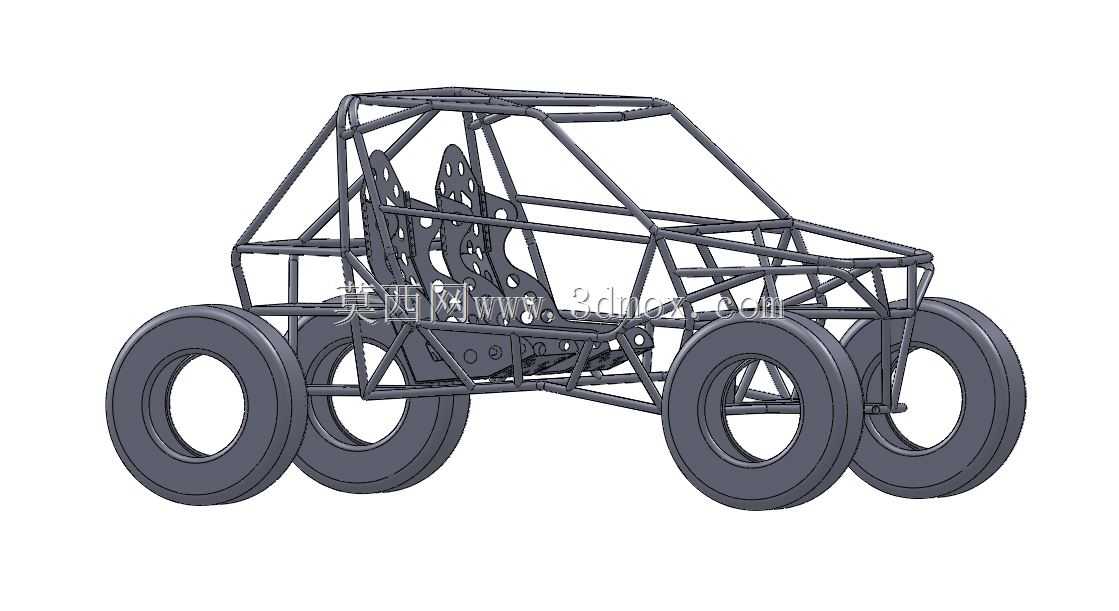

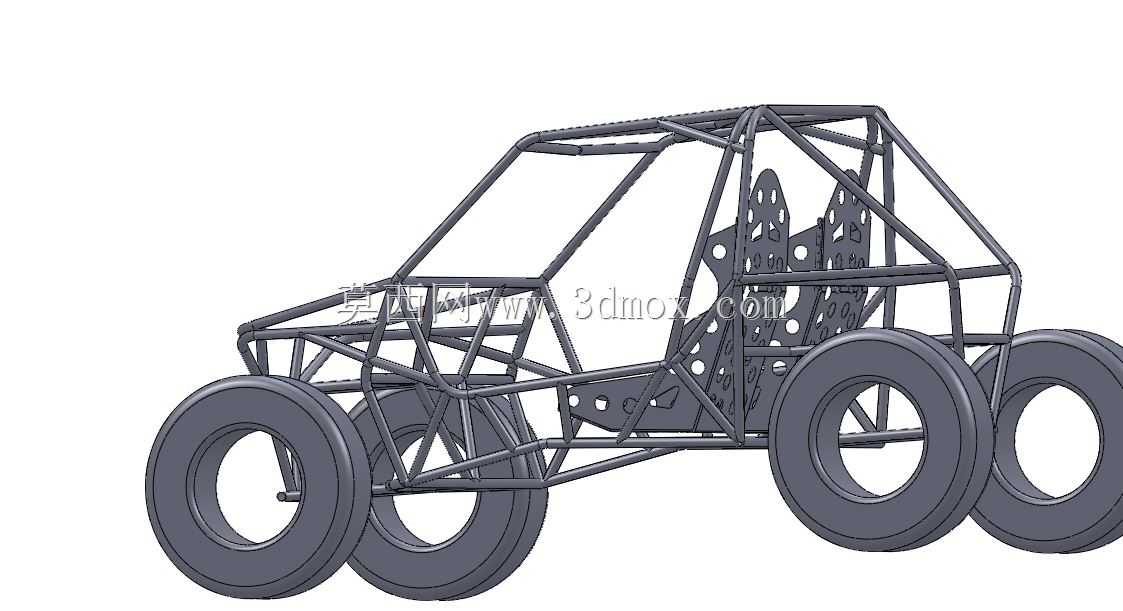

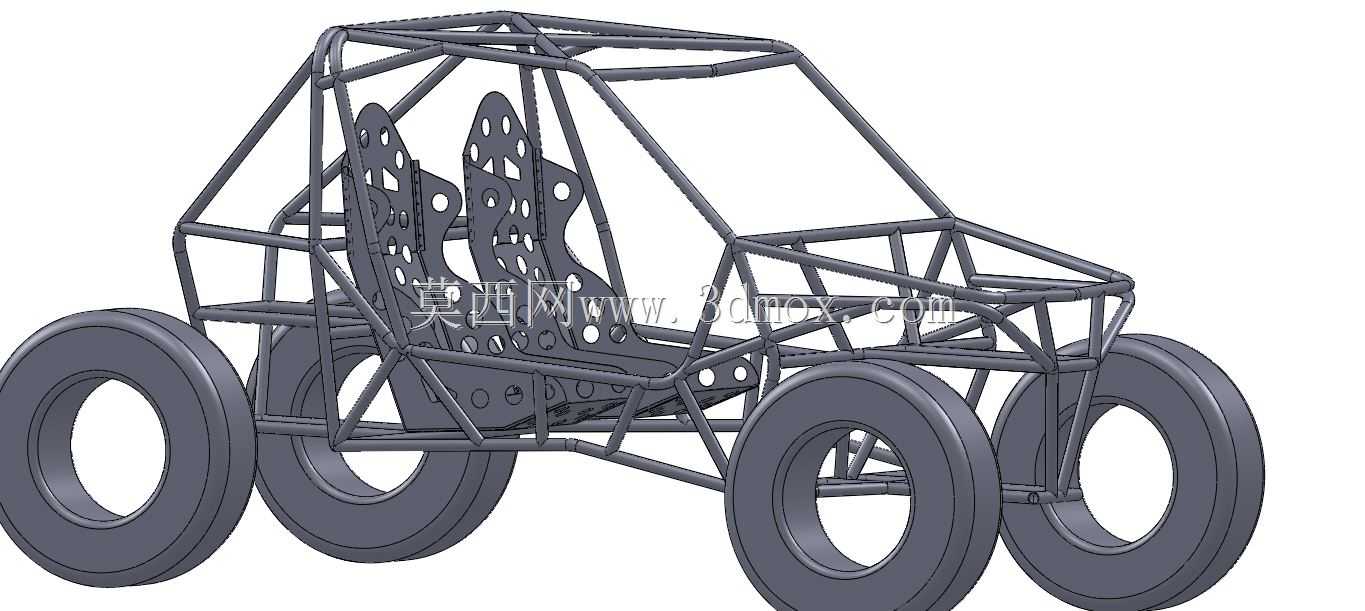

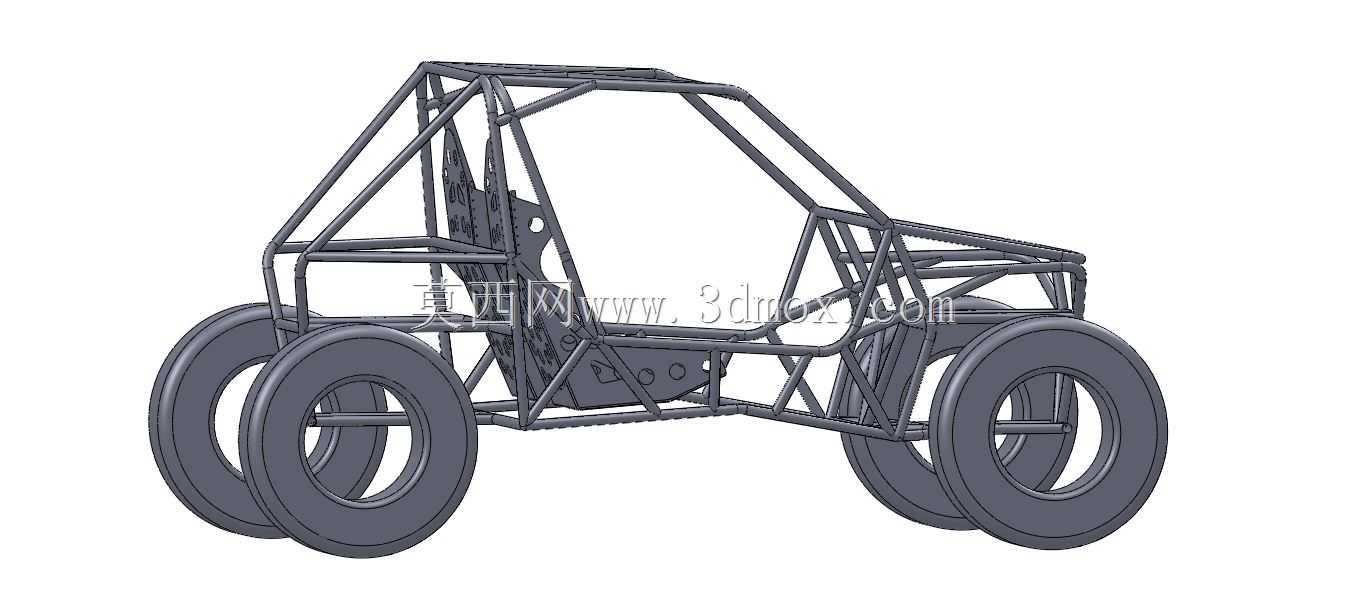

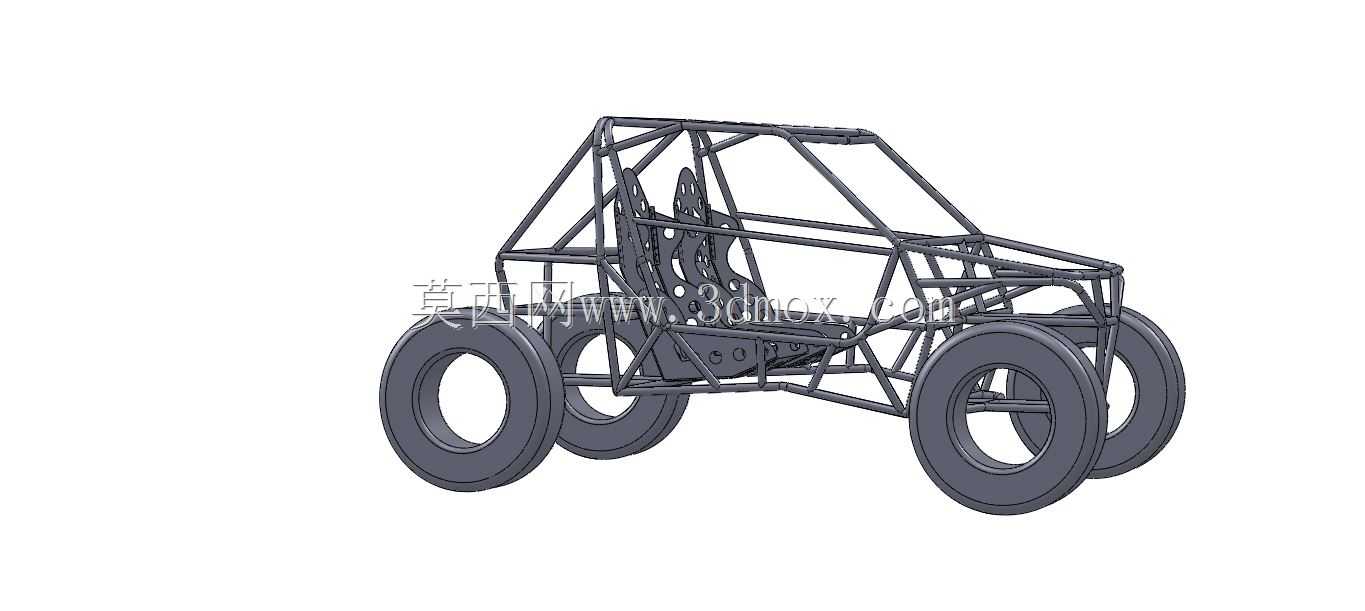

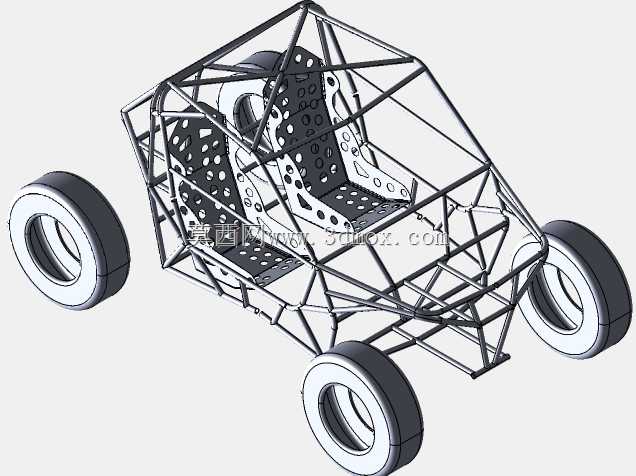

　　这款管架式四轮越野休闲车架，主要面向非道路场景的休闲越野、户外穿越、场地娱乐类使用需求，整体采用空间钢管桁架结构，区别于常规承载式或非承载式车身的冲压焊接结构，全部受力路径通过不同规格的圆形钢管拼接传递，在轻量化的前提下实现足够的抗扭、抗冲击性能，适配复杂颠簸路面的载荷工况。从结构设计逻辑来看，整车架的受力核心围绕驾驶舱防滚笼展开，前部延伸出的管架结构预留了动力总成、转向机构的安装点位，前部管梁的排布同时兼顾碰撞吸能的溃缩空间设计，避免正面冲击时受力直接传递到驾驶舱区域；中部驾驶舱区域的管架采用闭环桁架结构，座椅安装位直接焊接在底部横向与纵向管梁的交汇节点上，确保驾乘人员的载荷能够均匀分散到整个车架主体，防滚笼的顶部、

　　侧部管梁采用大角度斜向支撑，在车辆发生侧翻时能够形成稳定的受力支撑结构，避免舱体变形侵入驾乘空间。后部的管架结构预留了传动系统、后悬挂、燃油箱或者动力电池组的安装空间，两侧的轮边安装位根据悬挂行程预留了足够的跳动边界，避免车轮上下运动时与车架管梁发生运动干涉。从安装边界来看，车架整体宽度控制在常规全地形车的通行尺寸范围内，能够满足林间小道、山地窄路的通行需求，轴距设定兼顾了直线行驶稳定性与小半径转弯的灵活性，车架底部的管梁排布预留了足够的离地间隙，能够适配大尺寸越野轮胎的安装，同时避免起伏路面的凸起磕碰车架主体结构。在细节设计上，所有钢管的交汇节点都采用相贯线切割匹配，保证焊接时的贴合面积，提升节点的连接强度，

　　避免应力集中导致的焊缝开裂问题；转向管柱的安装位设计了可调节的固定支座，能够适配不同身高驾乘人员的驾驶姿态调整；踏板安装区域的管架预留了制动、油门踏板总成的固定孔位，不需要额外制作复杂的安装支架；车身覆盖件的安装点位全部采用焊接螺母的方式预设在管架上，后期装配塑料或者金属覆盖件时不需要现场钻孔，提升装配效率。这款车架的设计没有冗余的结构件，所有管梁都参与整体受力，相比同强度的钢板冲压车架重量降低近四成，非常适合小批量定制的越野休闲车制作，既可以适配传统的燃油动力总成，也可以通过调整后部安装点位适配电动动力系统，不同的动力配置只需要调整对应位置的安装支座，不需要改动主车架的桁架结构，具备很强的改装适配性。在实际使用场景中，

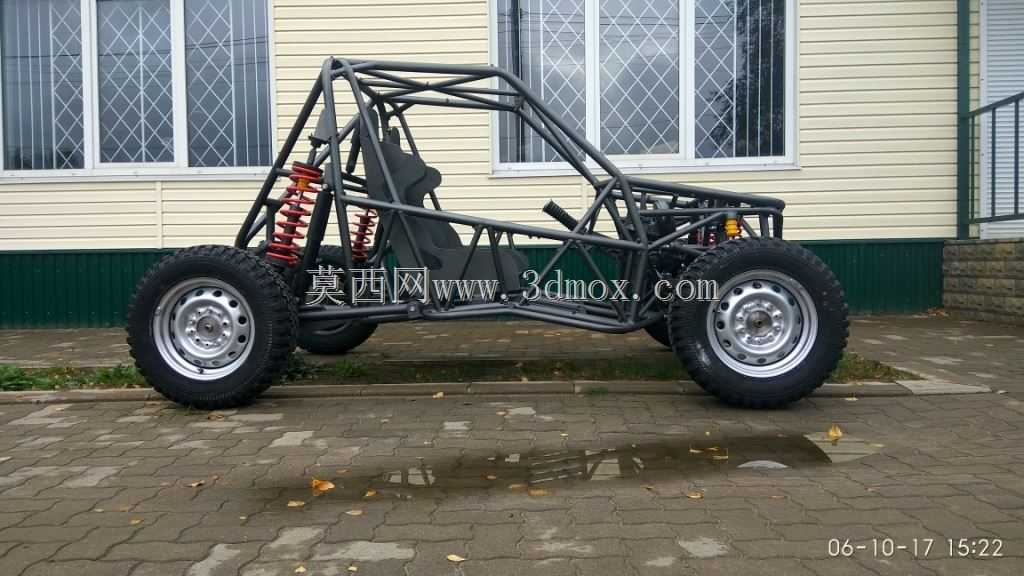

　　这类管架车能够胜任沙漠穿越、山地越野、场地竞速等多种非道路使用场景，开放式的车架结构也方便后期维护检修，所有的管路、线路都可以沿着管梁排布固定，不需要在车身内部开设复杂的走线槽，日常保养时的部件可达性远高于常规封闭式车身的车型。设计过程中针对车架的受力工况做了针对性的结构优化，比如在悬挂安装的硬点位置，都增加了斜向支撑管，把悬挂传递的冲击载荷快速分散到多根主管梁上，避免局部载荷过大导致管梁变形；前部的防撞结构采用分层管梁设计，低速碰撞时外层管梁先发生变形吸能，不会损伤主车架结构，降低碰撞后的维修成本。车架的轮距设定保证了车辆侧倾时的稳定性，搭配大花纹越野轮胎时，在泥泞、砂石路面都能获得足够的抓地力，防滚笼的结构设计也符合越野赛事的基础安全要求，既可以作为民用休闲越野车的基础车架，也可以经过小幅调整后作为入门级越野赛事的参赛车辆车架使用。
