CA6140车床配套文件夹置物搁板结构

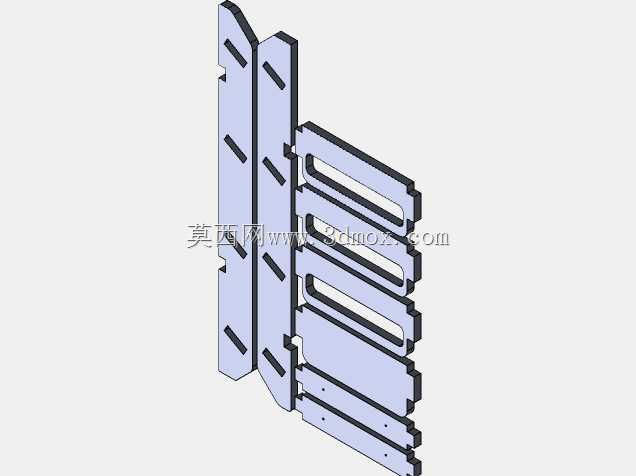

　　在普通卧式车床的日常操作场景中，工位旁的零散纸质工艺文件、作业指导书、加工流转卡往往缺乏规整的放置位置，随意堆放在机床操作台面容易被切削液溅湿、被铁屑刮损，也会占用工件装夹、量具摆放的有效操作空间，这款配套CA6140车床设计的文件夹置物搁板，正是针对车床工位的文件收纳需求开发的结构件。从结构设计逻辑来看，整个搁板采用薄钢板折弯拼焊的成型方案，主体承载区做了下沉式围边设计，围边高度刚好适配标准办公文件夹的侧边厚度，放置文件夹时不会因为机床运行的小幅振动出现滑落偏移；左侧的安装挂耳做了多段卡槽式结构，卡槽的间距与CA6140车床床身侧面的原有安装螺孔孔距完全匹配，安装时不需要额外在床身上打孔攻丝，

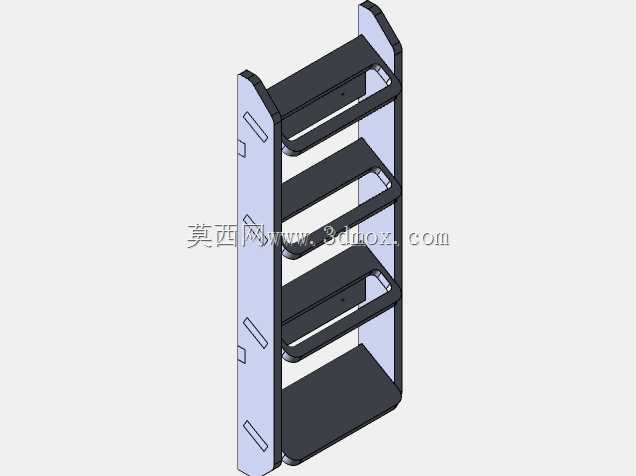

　　直接利用设备原有预留的附件安装点位即可完成固定，不会破坏机床床身的原有结构强度，也不会干涉床鞍、刀架的全行程移动。搁板的承载平面做了三段式分区，靠内侧的窄槽区域用来竖立放置常用的文件夹，槽位的宽度经过实测调整，单格可以容纳两本标准厚度的A4文件夹，拿取时手指有足够的伸入间隙，不会出现卡滞；外侧的平整区域可以临时放置记录用的便签、笔、小型游标卡尺等随手取用的工位物品，边缘做了15度的向上翻边，避免小件物品在机床振动时滚落。从安装边界来看，整个搁板固定在床身侧面距离操作台面120mm的高度位置，向外伸出的长度控制在180mm，既不会超出操作人员的正常伸手取放范围，也不会在工件吊装、上下料的时候和吊具、长轴类工件发生碰撞；

　　挂耳的折弯处做了加强压筋，整体承载能力可以达到5kg，满足日常工位文件放置的承重需求，搁板表面做了喷塑处理，耐切削液腐蚀、耐铁屑刮擦，日常清理只需要用车间常用的棉纱擦拭即可。在设计建模过程中，首先对CA6140床身侧面的安装点位做了实测取数，确保挂耳的卡槽位置、安装孔的同轴度完全匹配原有安装位，避免出现安装错位需要现场修配的问题；搁板的所有折弯圆角都做了R2的工艺处理，没有尖锐的棱角，避免操作人员取放物品时被划伤；拼焊的位置都设计在搁板的背面，正面保持平整光滑，不会出现凸起的焊渣刮损文件夹表面的情况。这类工位附件的设计核心是适配原有设备的操作空间，不额外增加操作人员的动作负担，同时解决实际生产场景里的小痛点，

　　很多车间在实际使用中会自行焊接简易的搁板，但往往存在尺寸不合理、干涉设备运动、安装不牢固的问题，这款结构在建模阶段就做了全行程的运动干涉检查，模拟了床鞍移动到最大行程、刀架转位、尾座移动到最靠近主轴位置的所有极限工况，确认搁板的所有结构都不会和机床运动部件发生接触，同时取放文件的动作路径刚好在操作人员的正常作业半径内，不需要转身或者大幅移动手臂就可以拿到需要的工艺文件，能够有效减少操作过程中的无效动作，提升工位的规整度。
