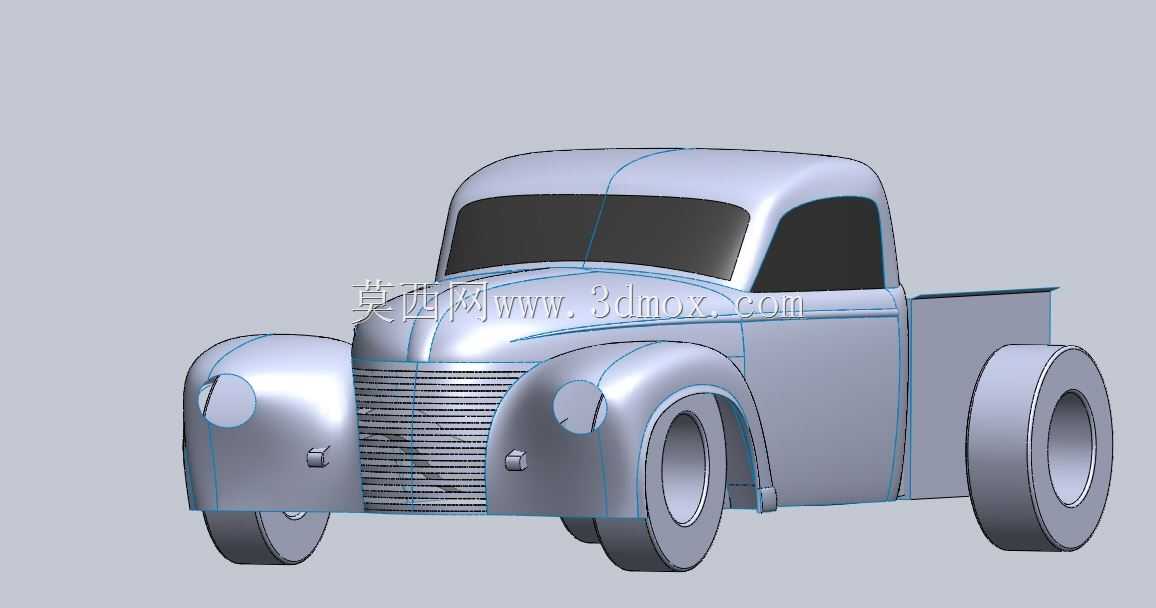

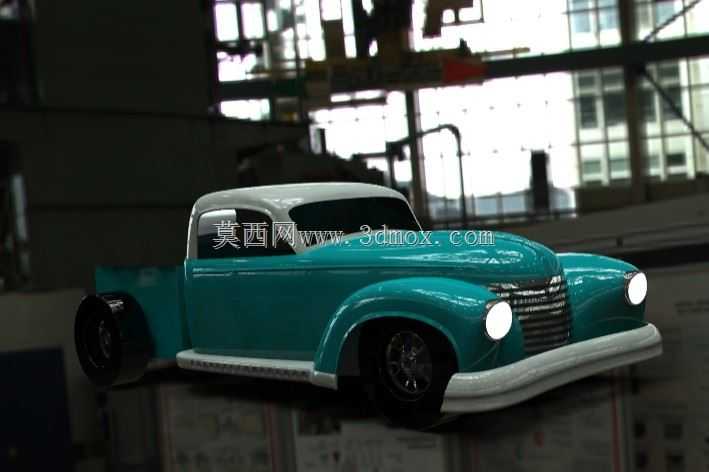

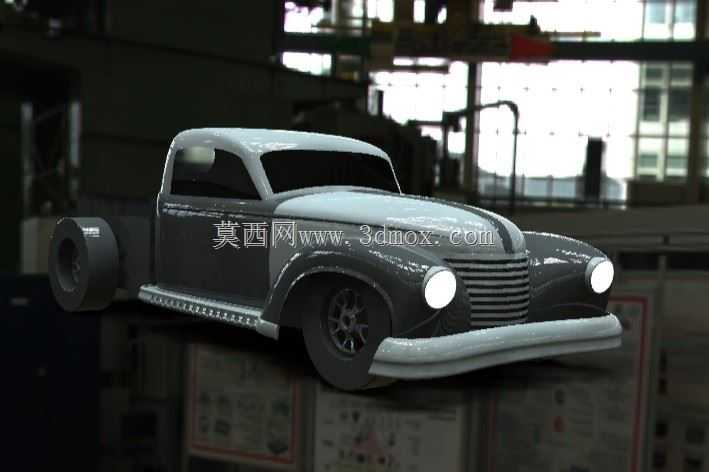

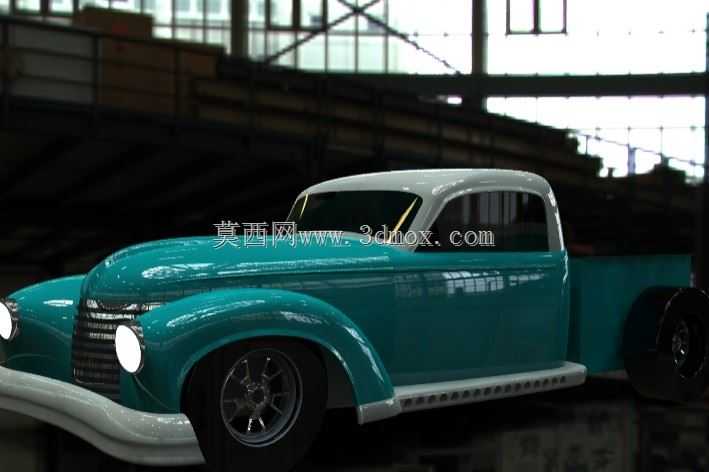

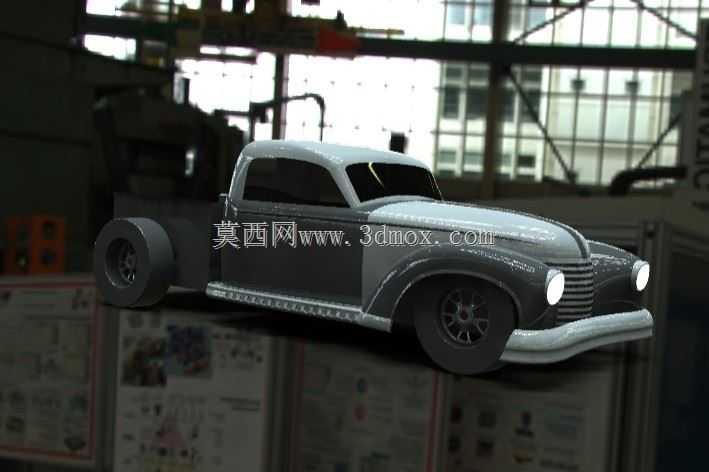

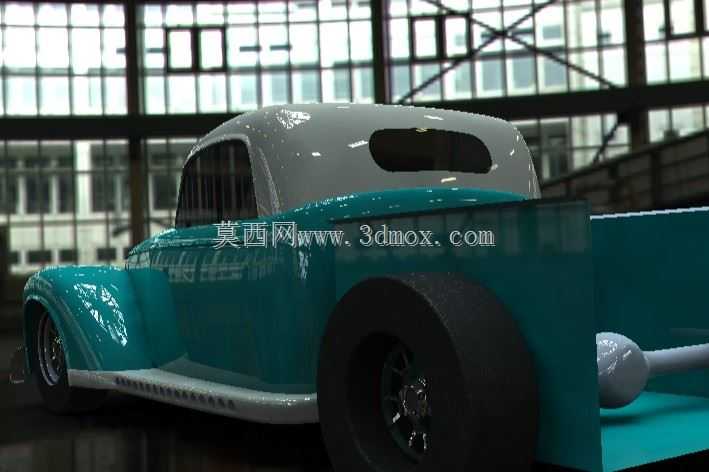

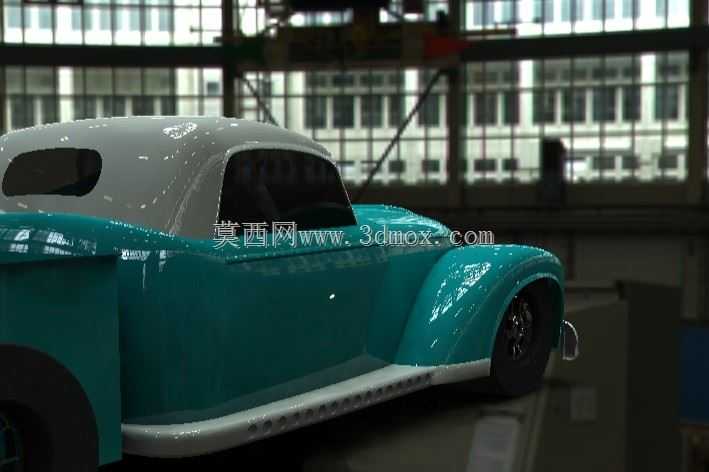

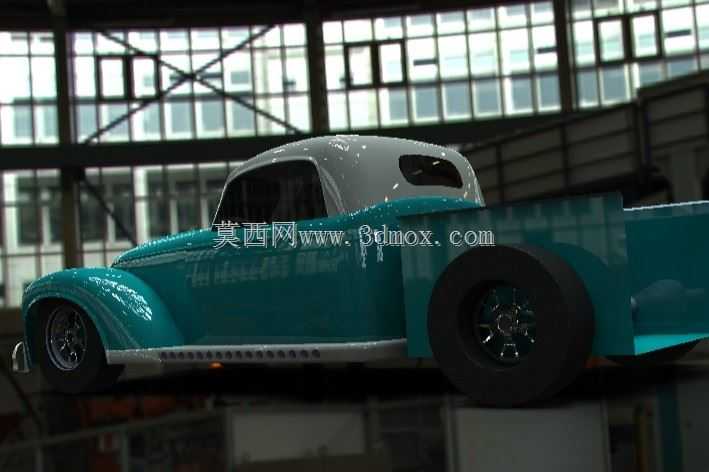

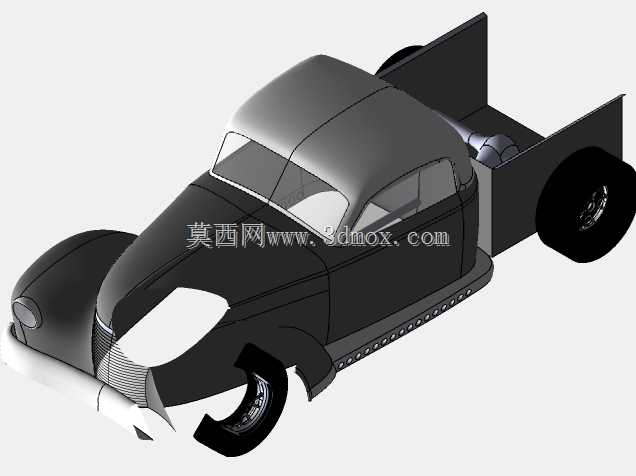

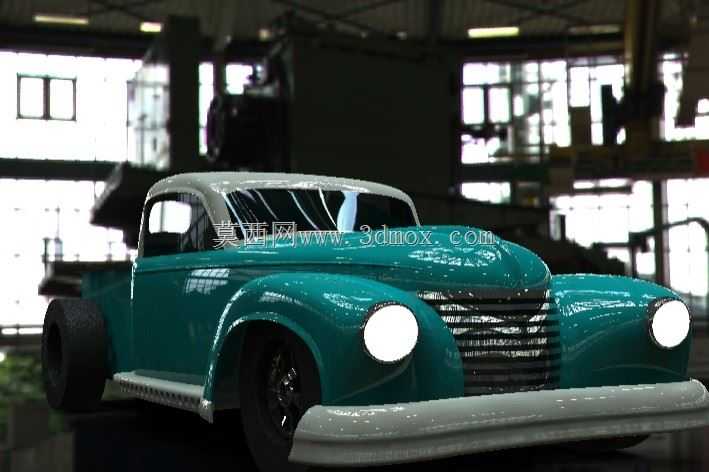

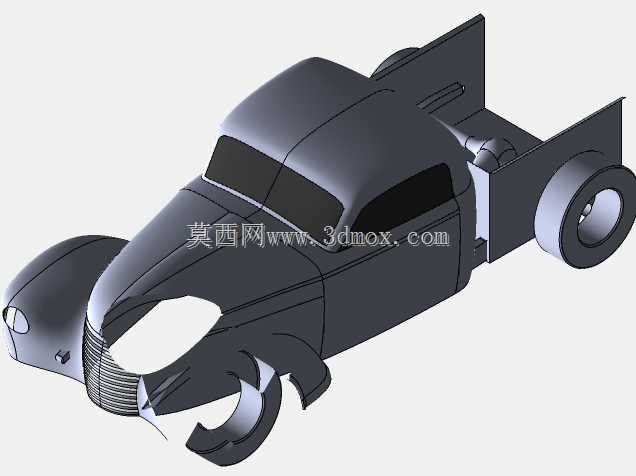

复古风格定制皮卡车身结构三维设计

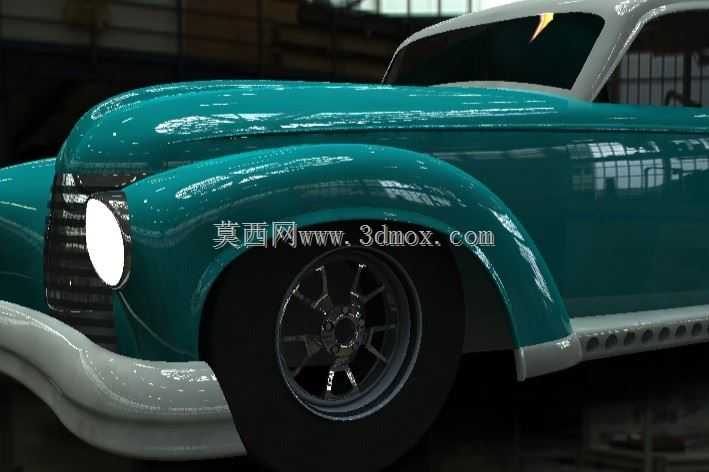

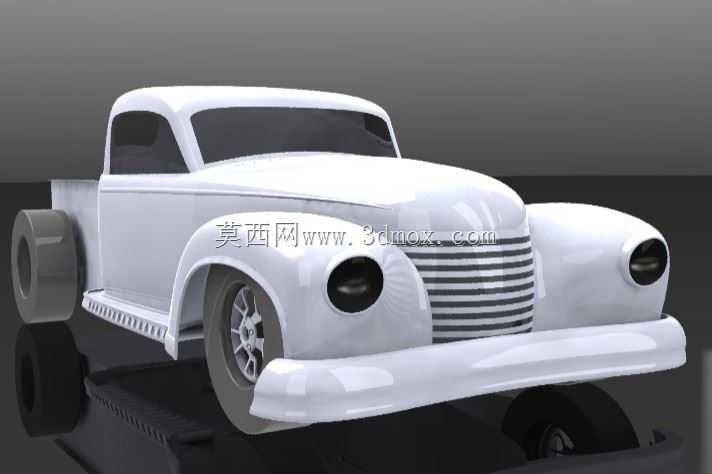

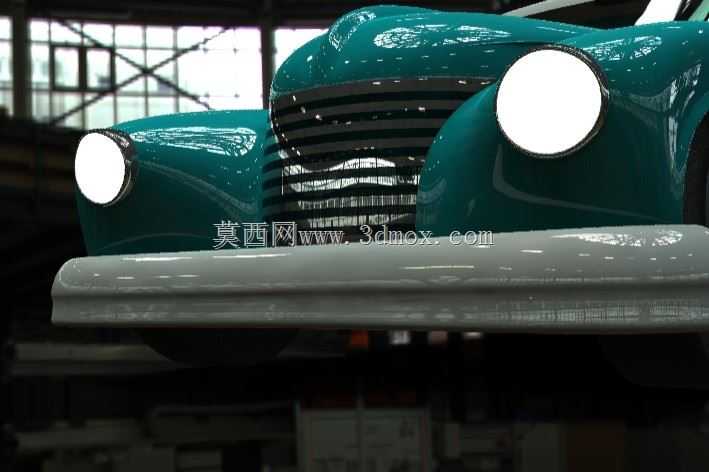

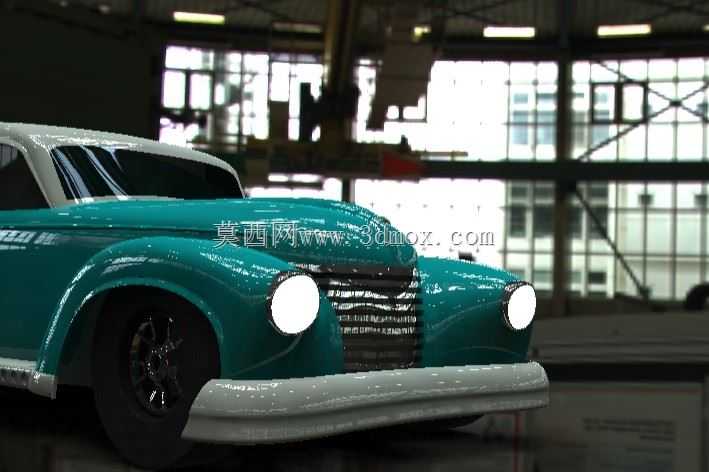

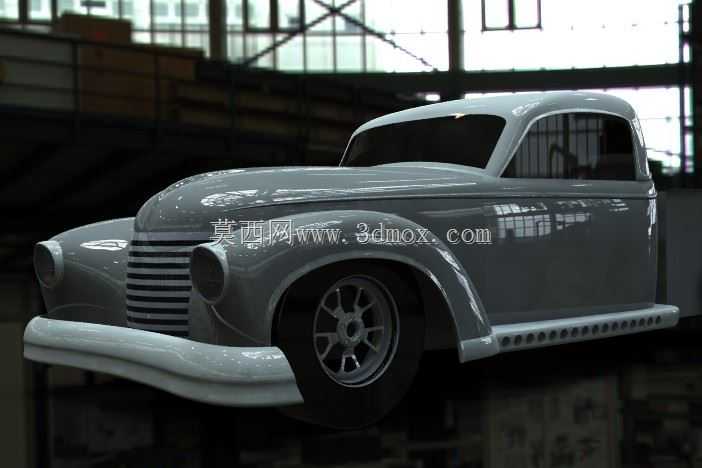

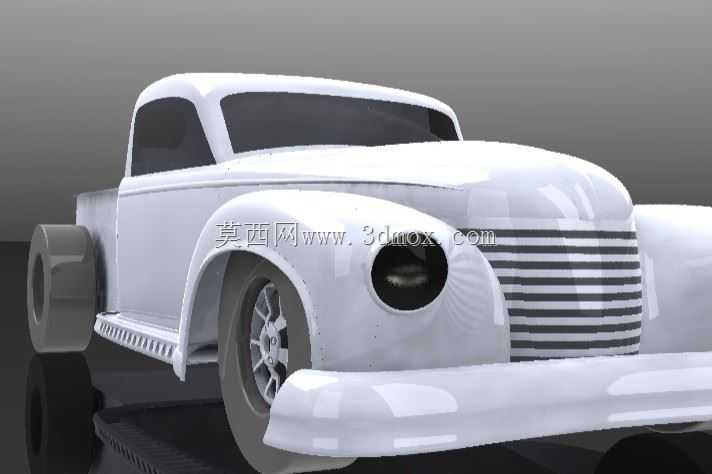

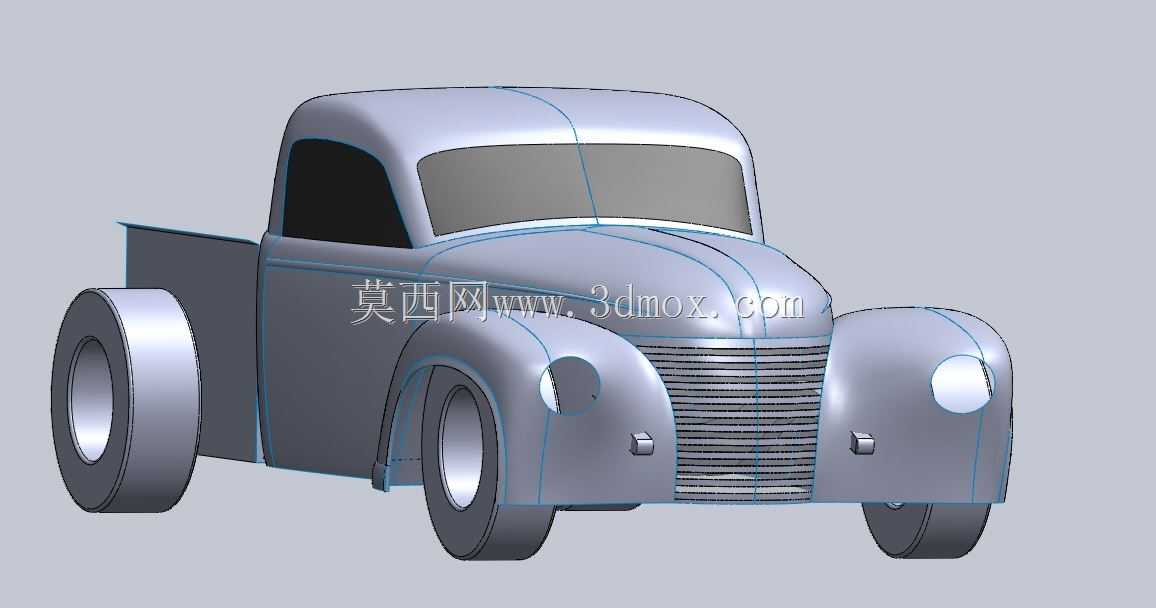

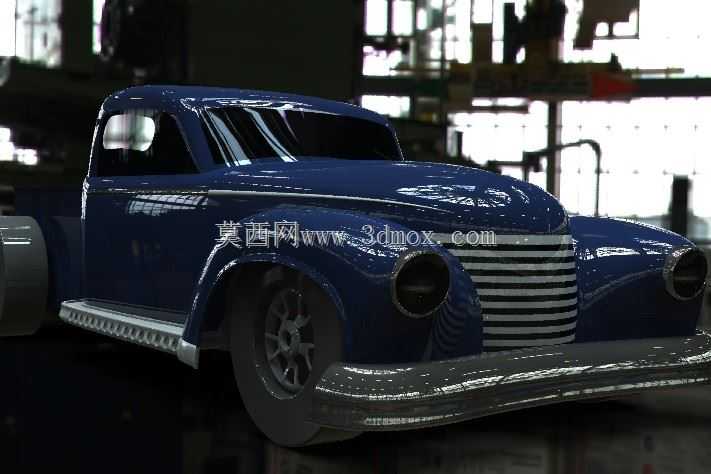

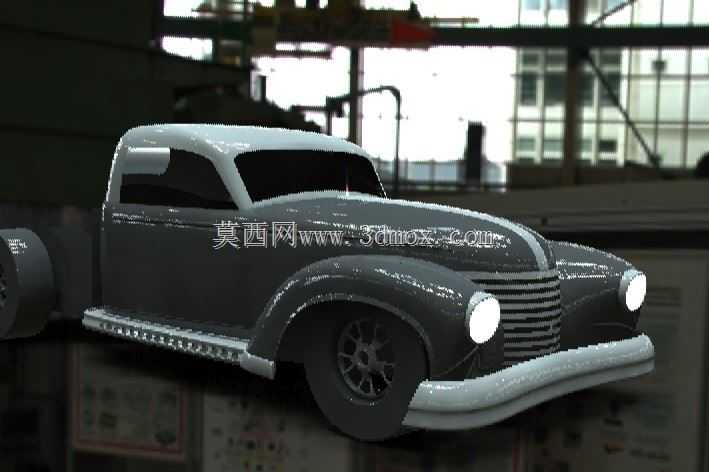

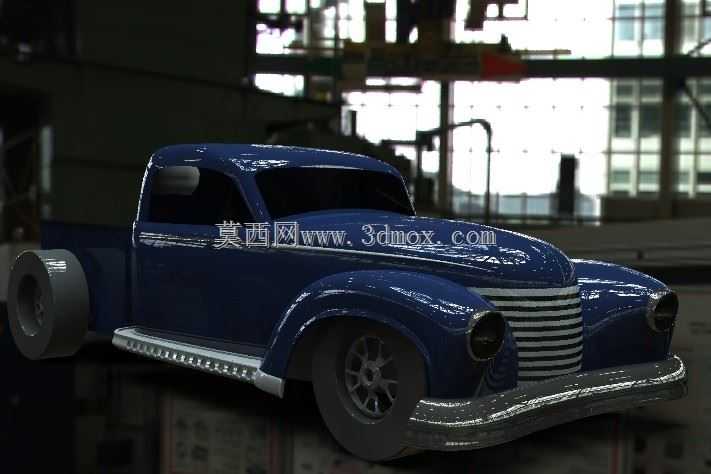

　　这款定制化皮卡的三维结构设计，核心围绕玻璃纤维材质车身的改装落地需求展开，在原厂皮卡底盘的安装边界约束下完成全套外覆盖件的结构适配。从轮拱区域的曲面设计来看，设计阶段充分考虑了玻璃纤维铺层的脱模角度，轮拱外沿的圆弧过渡半径控制在8mm以上，避免铺层过程中出现纤维褶皱、树脂堆积的问题，同时轮拱与轮胎之间预留了35mm的跳动间隙，兼容最大尺寸的改装轮毂与越野轮胎的上下行程需求，不会在极限转向、悬架压缩工况下出现轮胎与轮拱内衬的剐蹭。前保险杠采用一体化曲面造型，和翼子板的衔接处做了1.2mm的止口搭接结构，既可以保证玻璃纤维件安装时的定位精度，也能在接缝处打胶密封后避免行车过程中的气流灌入产生风噪，保险杠下部预留了牌照安装的平面区域，

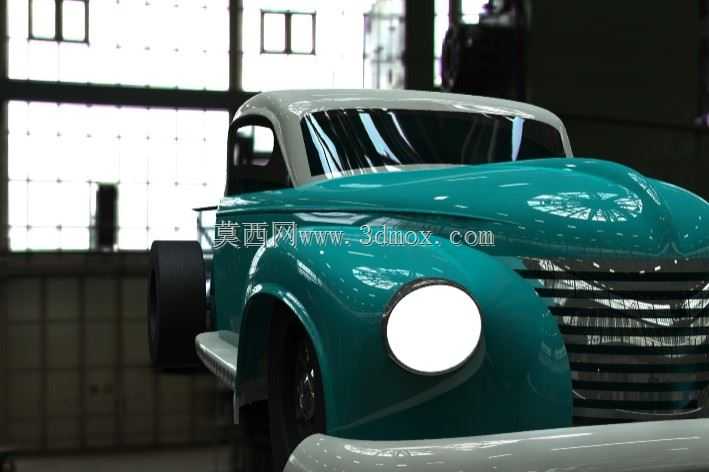

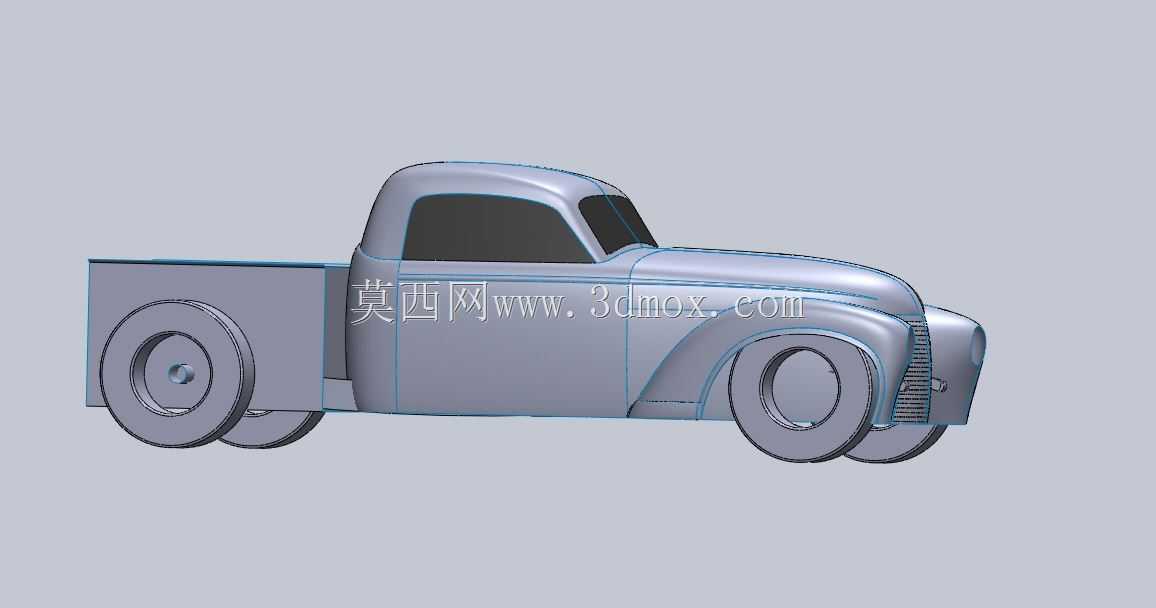

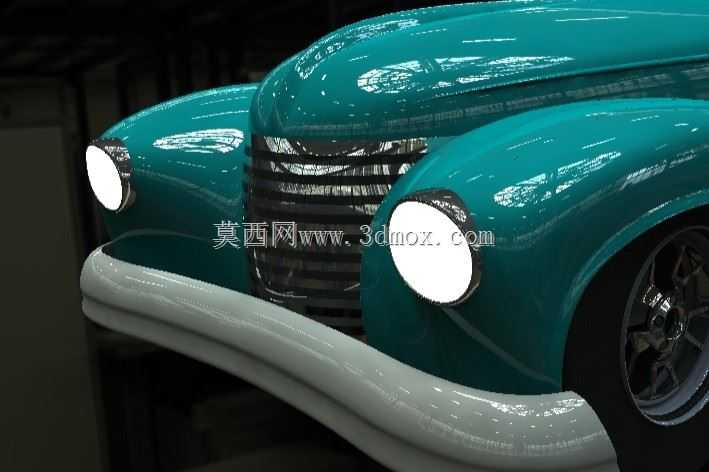

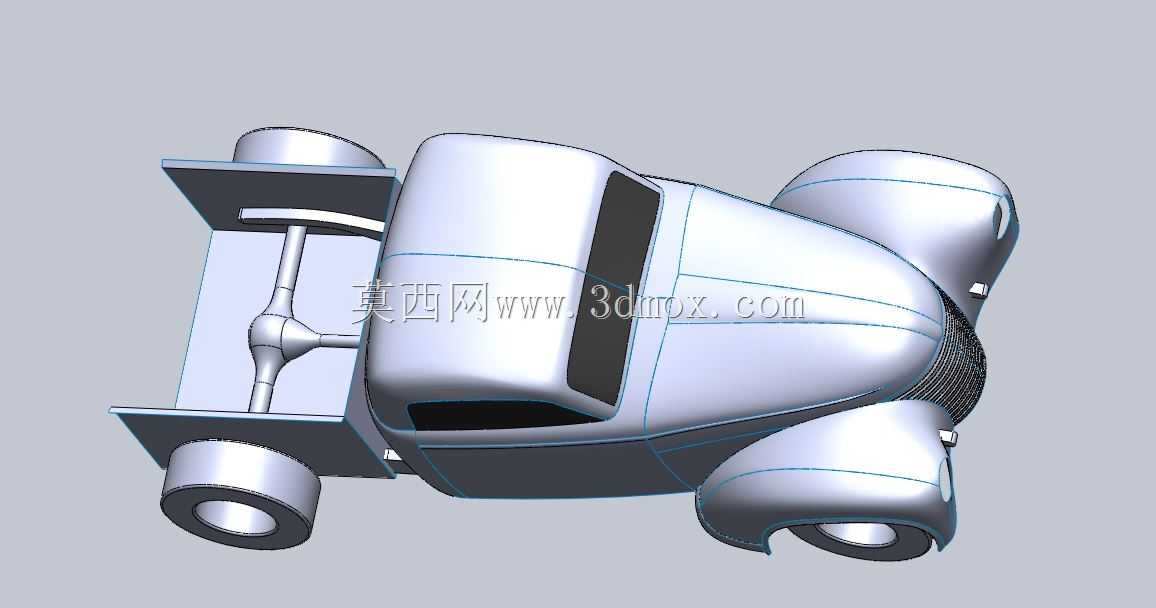

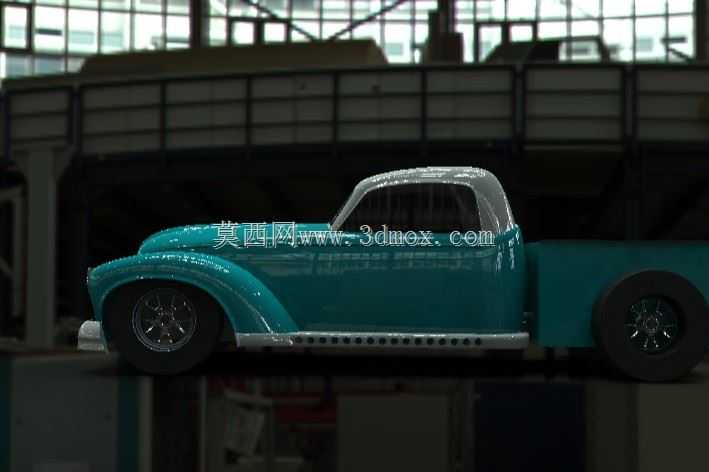

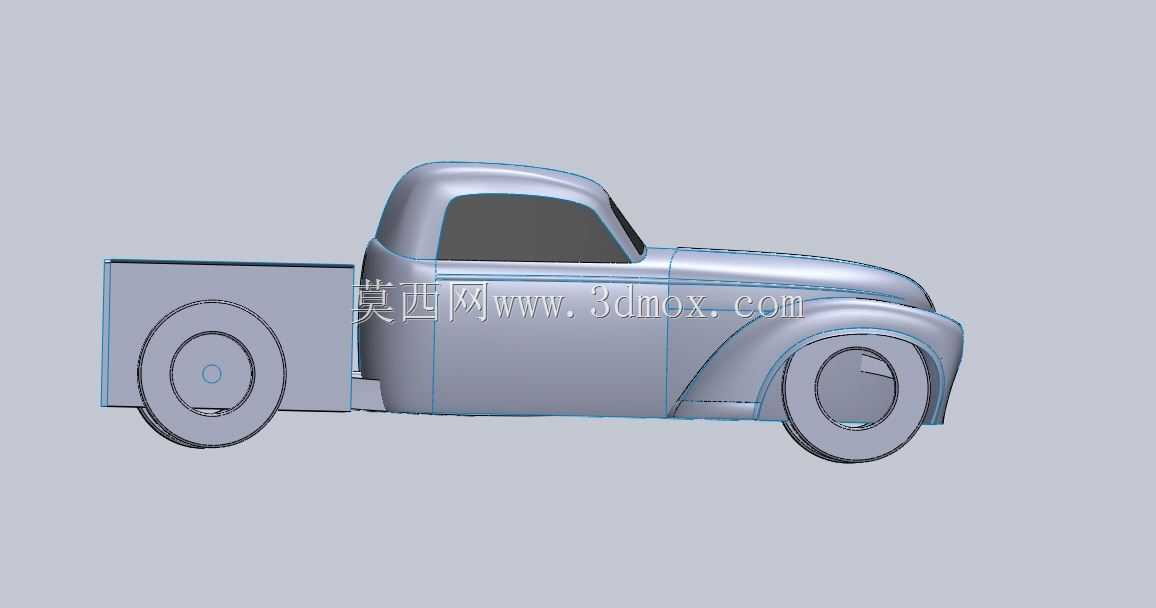

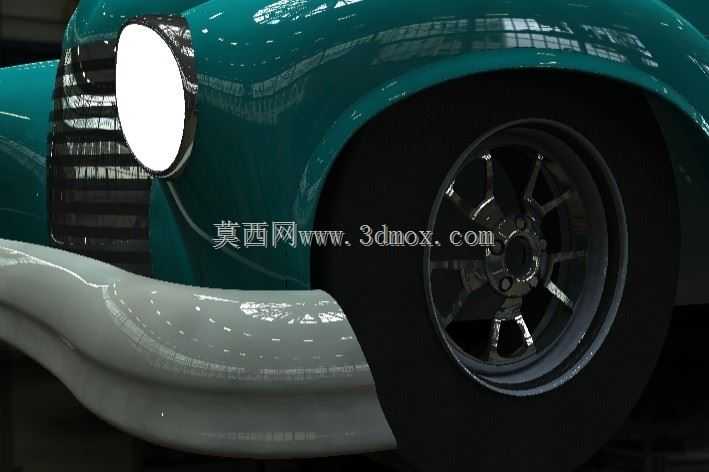

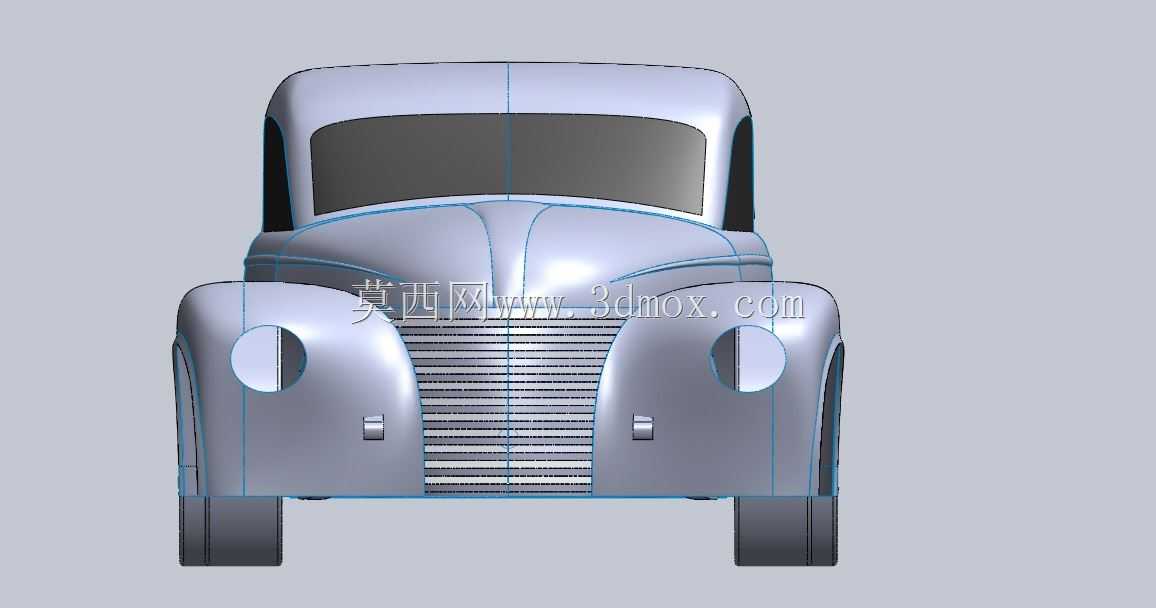

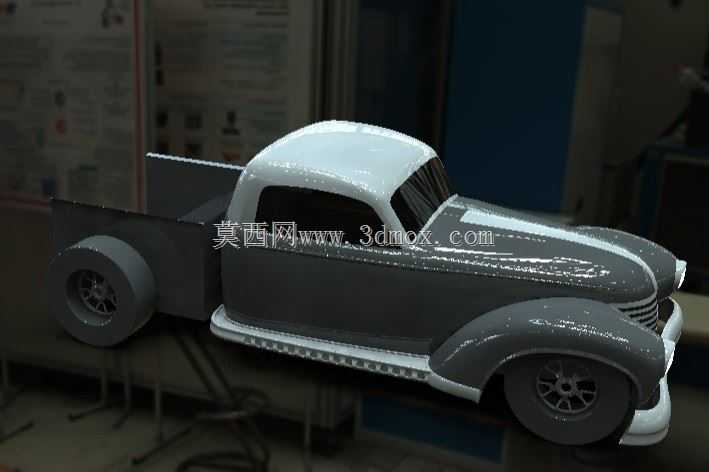

　　安装孔位按照通用机动车号牌的尺寸标准布置，孔位中心距符合上牌规范，不需要后期额外打孔调整。圆形前大灯的安装基座设计在翼子板前端的加强筋位置，基座采用3mm厚的预埋金属衬板结构，玻璃纤维车身铺层时直接将衬板埋入构件内部，避免长期行车振动导致灯座安装位开裂，大灯外圈的装饰罩和翼子板曲面做了齐平处理，突出量控制在5mm以内，既还原复古车型的圆润视觉效果，也不会增加过多的行车风阻。设计过程中首先对承载式的底盘安装点做了全尺寸扫描拟合，所有车身覆盖件的安装支脚都对应底盘上的原有安装孔位，不需要对底盘结构做切割、焊接改动，改装时可以直接通过螺栓固定，降低改装施工的难度。车身侧面的腰线采用贯穿式的低曲率曲面，

　　玻璃纤维件制作时可以采用分体式模具脱模，每一块分件的尺寸都控制在1.8米以内，方便单人搬运、糊制操作，分块的接缝位置都设计在车身曲面的棱线处，后期打磨补灰后可以完全隐藏接缝痕迹，不会破坏整车的复古流畅质感。翼子板上部的曲面做了轻微的内收处理，和引擎盖侧边的缝隙均匀控制在3mm，既保证装配时的公差余量，也能让整车的外观线条更加协调。考虑到玻璃纤维材质的抗冲击特性，前保险杠的内侧设计了网格状的加强筋结构，筋条高度15mm、厚度4mm，在不增加过多构件重量的前提下提升保险杠的抗形变能力，低速碰撞时可以通过筋条的轻微形变吸收冲击力，避免整个保险杠出现碎裂。轮拱内侧的位置预留了内衬安装的卡扣孔位，可以后期加装塑料内衬阻挡车轮带起的泥水、

　　砂石击打车身内侧，减少玻璃纤维材质的磨损。整个设计过程中反复校核了各部件的安装边界，比如大灯后方预留了足够的线束布置空间，不会和引擎舱内的蓄电池、冷却管路产生干涉；保险杠下部预留了拖车钩的安装开口，不需要切割保险杠即可安装通用型拖车方口；翼子板上的转向灯安装位做了下沉式设计，灯组安装后和曲面齐平，不会突出于车身表面。针对玻璃纤维车身的制作工艺，所有曲面的拔模斜度都控制在3度以上，深腔位置做了镶块结构的模具设计预留，避免脱模时出现构件粘模、表面拉毛的问题，构件的壁厚均匀控制在4mm，局部安装点位加厚到6mm，保证整体强度的同时控制车身总重，比原厂金属外覆盖件减重40%左右，有助于降低整车整备质量，提升动力响应表现。
