轻量化镂空三角结构热棒A臂结构设计

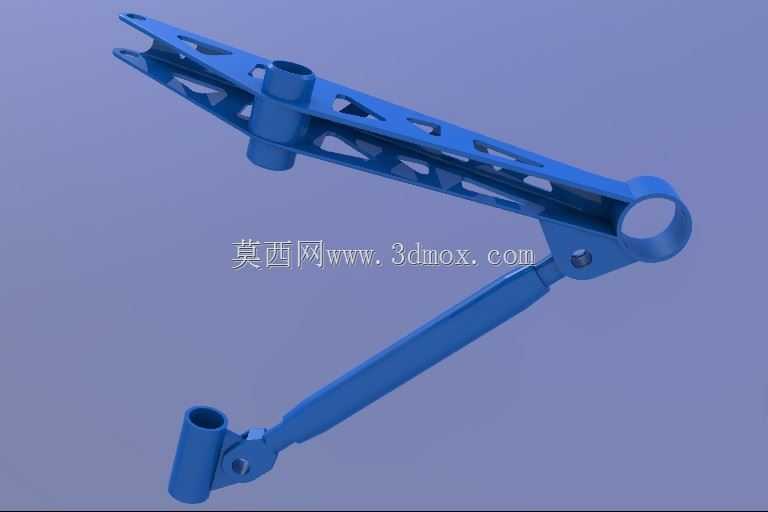

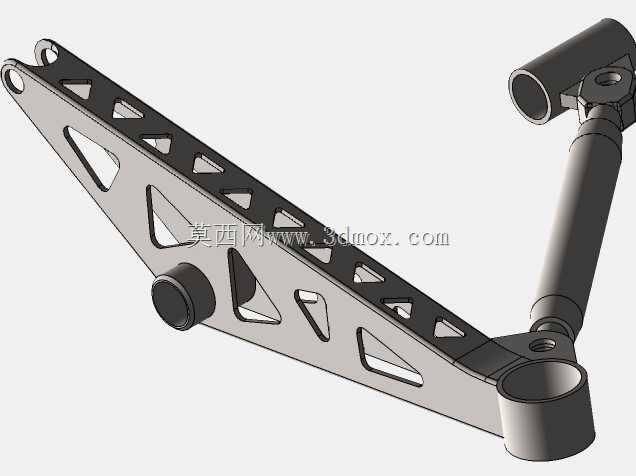

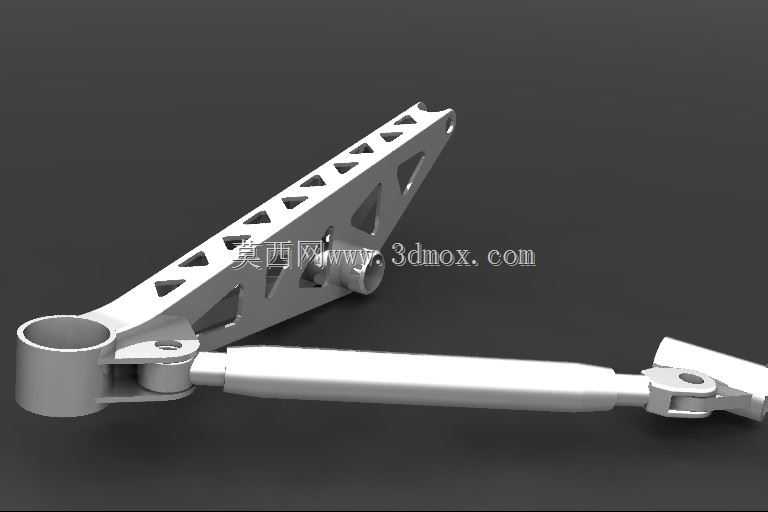

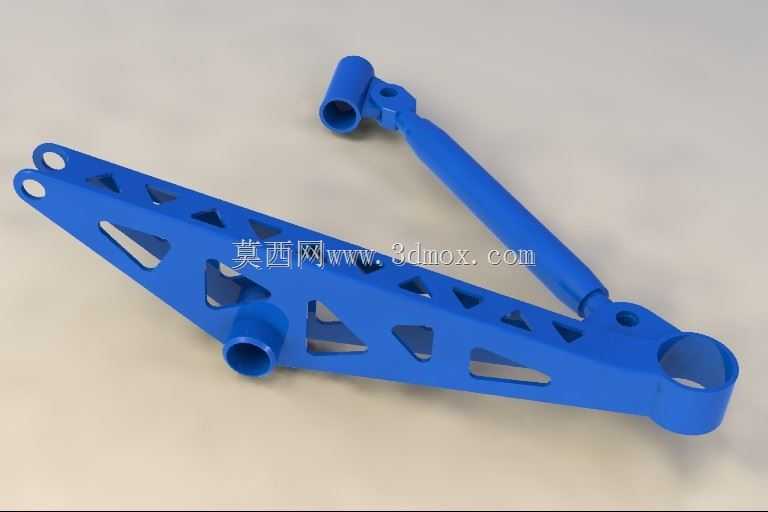

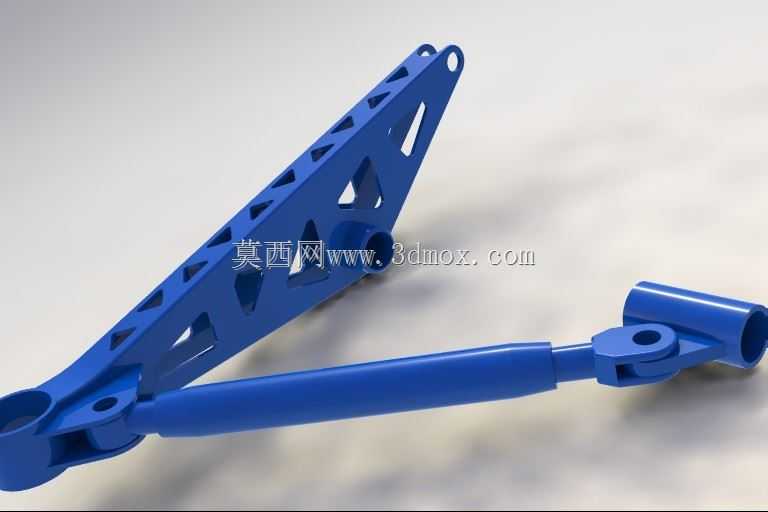

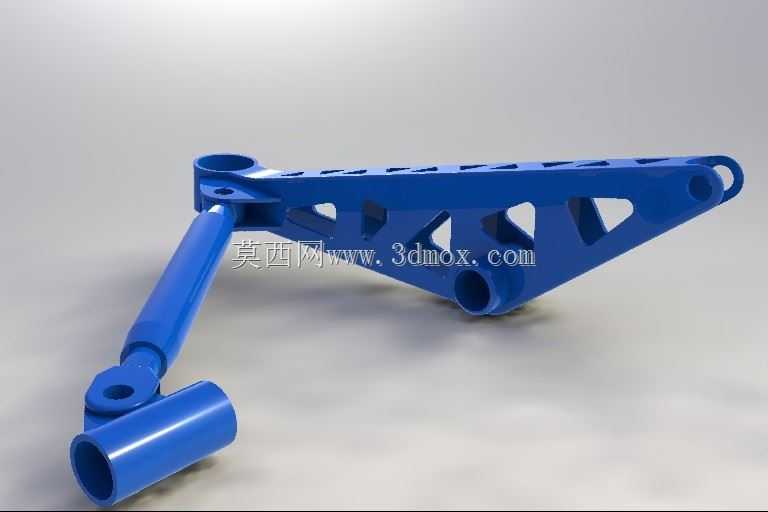

　　该构件属于铰接式连接承载部件，常见于需要实现摆转动作、同时兼顾轻量化与结构强度的机械连接场景，比如小型特种作业设备的摆臂机构、实验台架的可调支撑结构、小型移动载具的悬挂连接端，核心作用是在两个具备相对摆转自由度的部件之间传递载荷，同时通过自身的结构设计抵消部分工作过程中的振动与形变，避免连接部位出现应力集中导致的疲劳失效。从结构设计逻辑来看，主体臂身采用了等距三角镂空的减重设计，这种排布并非随意开设孔洞，而是沿着臂身的主应力传递路径做材料去除：臂身作为受弯构件，弯矩主要由上下边缘的材料承担，中间区域的应力水平较低，开设三角形镂空一方面可以大幅降低构件自身重量，另一方面三角形的结构稳定性可以保证镂空后臂身的抗扭、

　　抗弯刚度不会出现大幅下降，相比圆形或者方形镂空，三角镂空的边缘应力集中系数更低，在交变载荷作用下的疲劳寿命更长，适合需要频繁做摆转动作的工作场景。构件的两端分别设置了铰接安装位，一端为带衬套安装空间的筒状铰接座，内径尺寸匹配常规的标准销轴直径，安装时可以嵌入铜基或者尼龙衬套，降低铰接转动过程中的磨损，铰接座旁预留了锁紧螺钉的安装平面，用于固定销轴的轴向位置，避免工作过程中销轴窜动脱出；另一端通过横向连接的圆柱杆与另一处铰接接头相连，圆柱杆与臂身、端接头的连接部位都做了圆弧过渡处理，避免直角连接处的应力突变，端接头同样设置了销轴安装孔，孔位的同轴度公差在建模时按照IT7级精度设定，保证安装后铰接动作顺畅无卡滞。安装边界方面，

　　两端铰接孔的中心距是核心安装尺寸，建模时严格按照实际装配需求设定孔距公差，臂身的最大外轮廓宽度小于两端铰接座的直径，保证摆转过程中臂身不会与周边的安装构件发生运动干涉，镂空区域的最小壁厚经过强度校核，能够承受额定载荷下的弯曲应力与剪切应力，不会出现局部屈曲变形。实际应用中，这类带热棒结构的A臂通常会在圆柱杆内部集成加热或者温控元件，也就是结构命名里的热棒部分，用于在低温环境下维持铰接部位的工作温度，避免低温导致衬套硬化、润滑脂凝固，保证摆转动作的灵活性，比如在低温环境下作业的户外小型设备、高寒地区的试验台架机构，这类带温控功能的铰接A臂能够大幅降低低温环境下的机构故障概率。设计过程中优先考虑了构件的工艺可行性，

　　臂身的镂空结构可以通过一体化铣削加工成型，也可以采用铸造成型后做少量精加工，铰接孔的位置预留了精加工余量，能够满足不同加工工艺的精度要求，所有的棱边都做了倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤操作人员或者周边管线。从受力特性来看，臂身的截面为变截面设计，靠近铰接座的位置截面厚度更大，向臂身中间位置逐步过渡到均匀厚度，匹配弯矩从铰接端向中间逐步变化的受力规律，在保证强度的前提下最大化实现轻量化，相比实心结构的同规格A臂，该镂空结构的重量能够降低40%左右，同时刚度损失控制在15%以内，完全满足常规工况下的使用要求。铰接端的连接结构采用了分体式设计，圆柱杆与两端接头的连接可以采用过盈配合或者焊接连接，根据实际载荷大小选择对应的连接工艺，载荷较小的场景下过盈配合即可满足传递扭矩的要求，重载场景下可以增加焊接工序或者设置骑缝销固定，提升连接可靠性。
