车辆转向驱动前桥带轮边连接结构

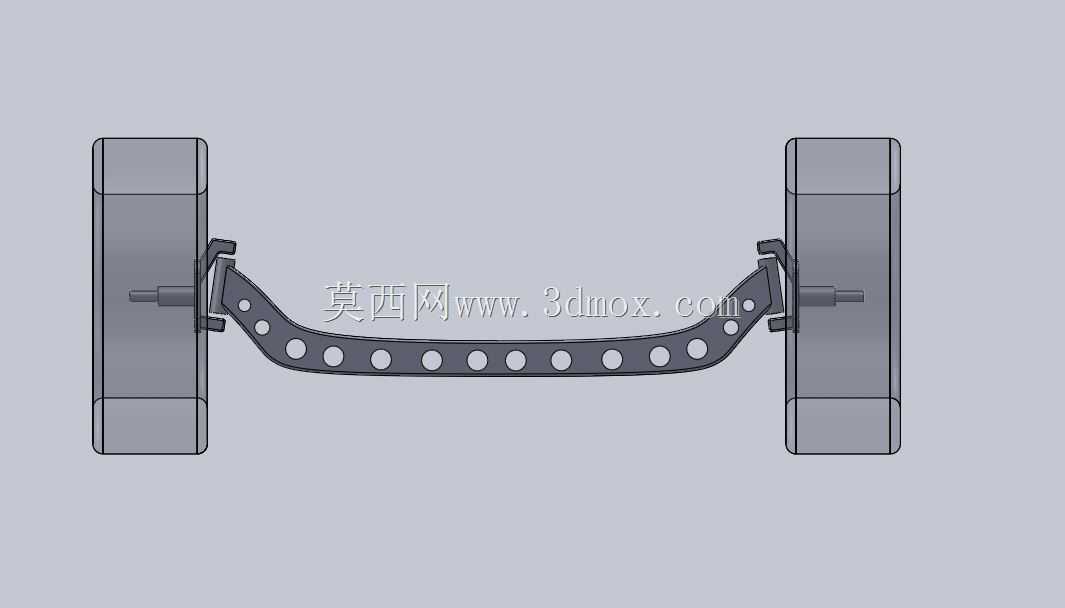

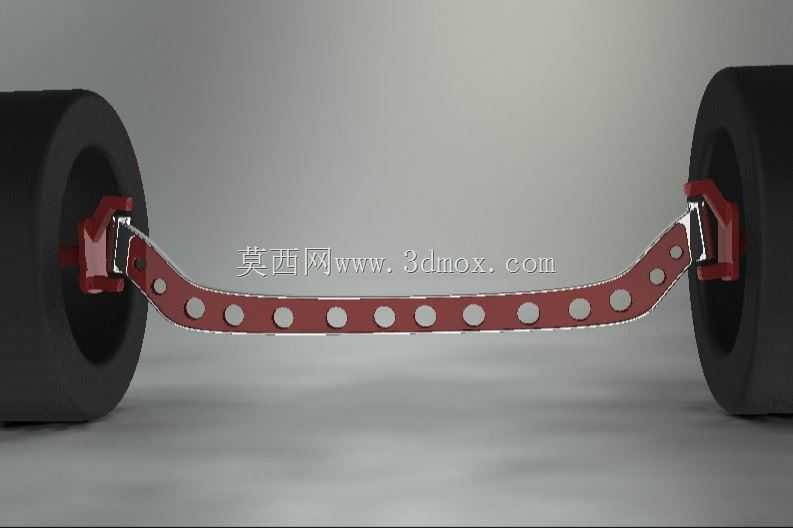

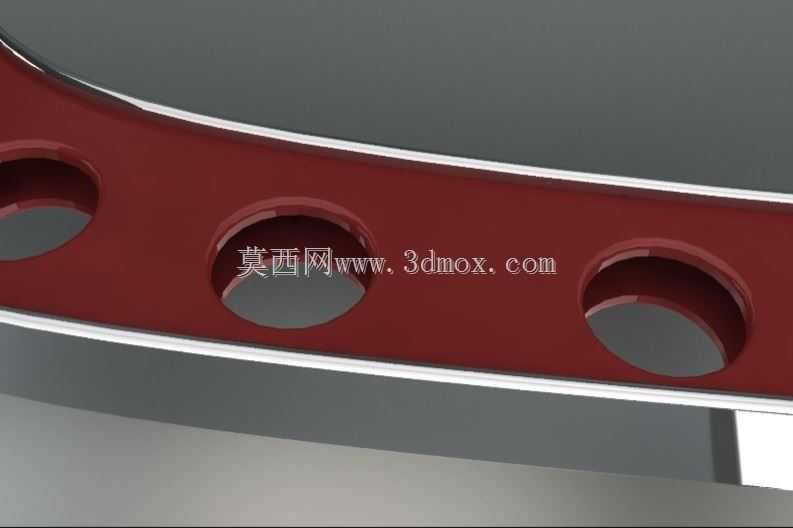

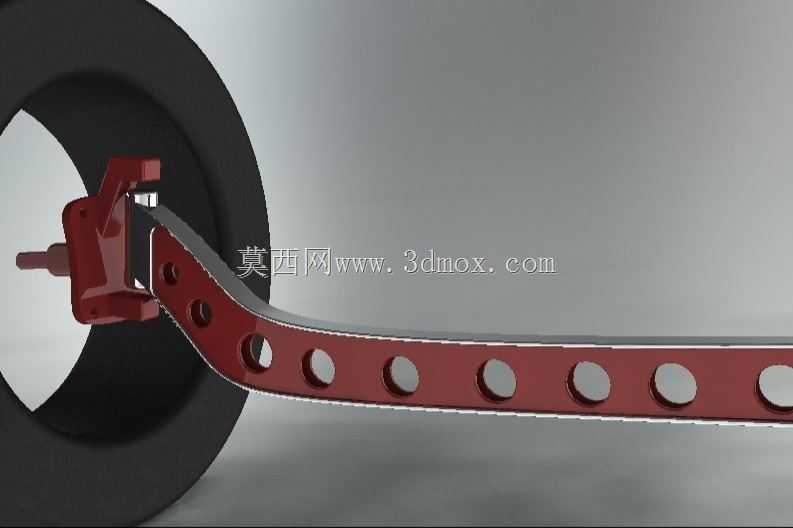

　　该结构属于车辆底盘行走系统的核心承载传力部件，主要应用在非道路作业车辆、小型改装特种车辆、定制化越野车型的前部行走单元，承担前部车身载荷传递、车轮定位约束、行驶过程中冲击缓冲的核心作用，同时可适配转向功能拓展需求，在小型工程作业车、场地巡检车、定制改装代步车的底盘搭建场景中，可直接作为前部行走模块的核心骨架使用，无需重新设计轮边连接的基础结构。从实际功能层面看，该前桥主体采用横向贯通的梁式结构，梁体上均匀排布的圆形减重孔，是在保证整体抗弯扭强度的前提下，通过去除非受力区域材料实现自重控制，避免实心梁结构带来的簧下质量过高问题，提升行驶过程中车轮的贴地性能；梁体两端的红色连接支架为轮边安装座，预留了与车轮轮毂、转向节、

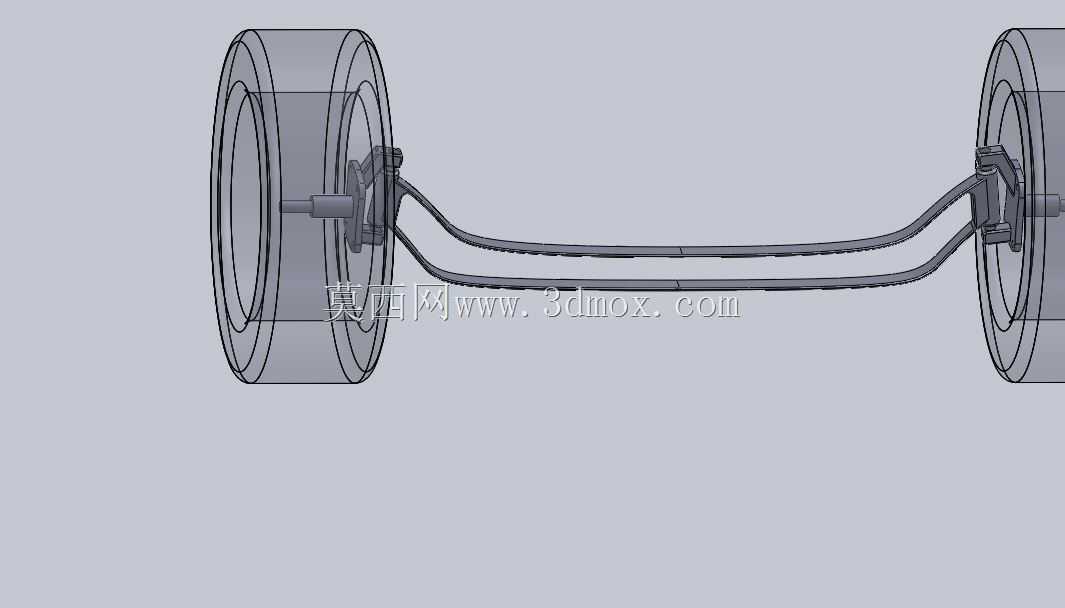

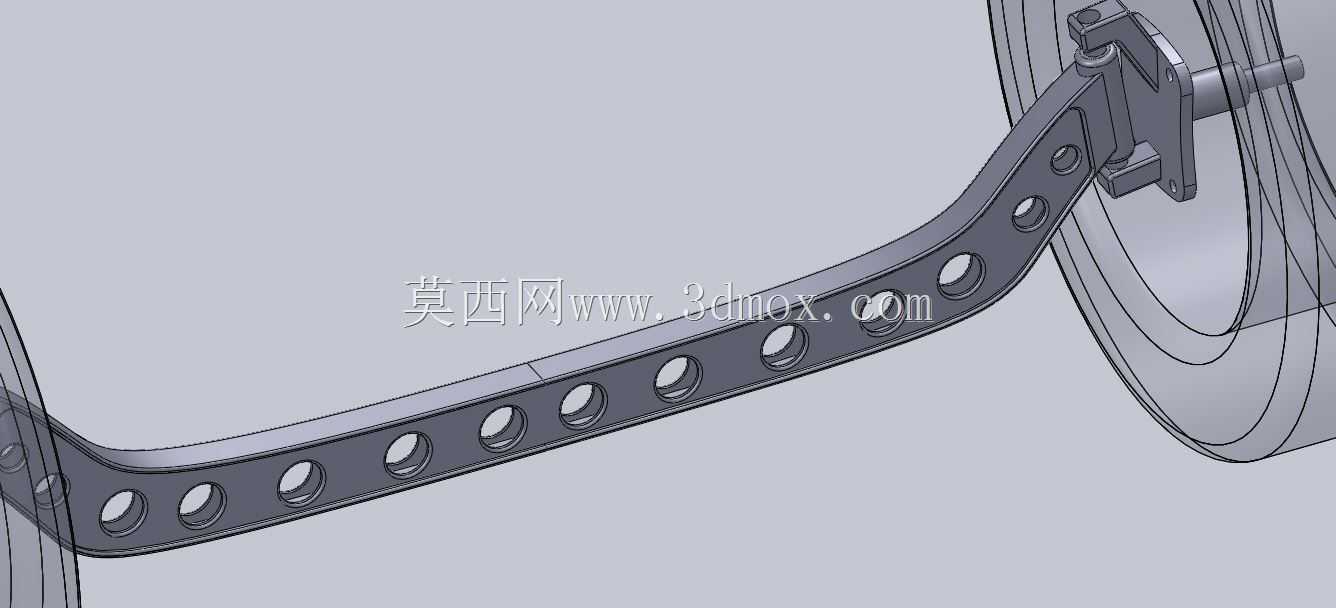

　　减震元件的连接接口，安装面的定位凸台可直接与对应规格的轮毂轴承座配合，减少装配过程中的调整工作量，两侧支架的对称度公差控制在合理范围内，可避免装配后出现车轮前束偏差、行驶跑偏的问题。设计过程中优先考虑了受力路径的合理性，车身前部的垂向载荷通过桥体中部的安装位传递到整根梁体，再均匀分散到两侧轮边支架最终作用到车轮上，梁体的弧形截面设计相比平直矩形梁，在承受路面冲击带来的纵向弯矩时，能更好地将应力分散到整个梁身，避免局部应力集中导致的结构断裂；梁体与轮边支架的连接位置做了局部加厚处理，对应车辆制动、加速过程中产生的纵向冲击力传递路径，强化了连接部位的抗疲劳性能，可适应非铺装路面行驶时的交变载荷工况。从安装边界来看，

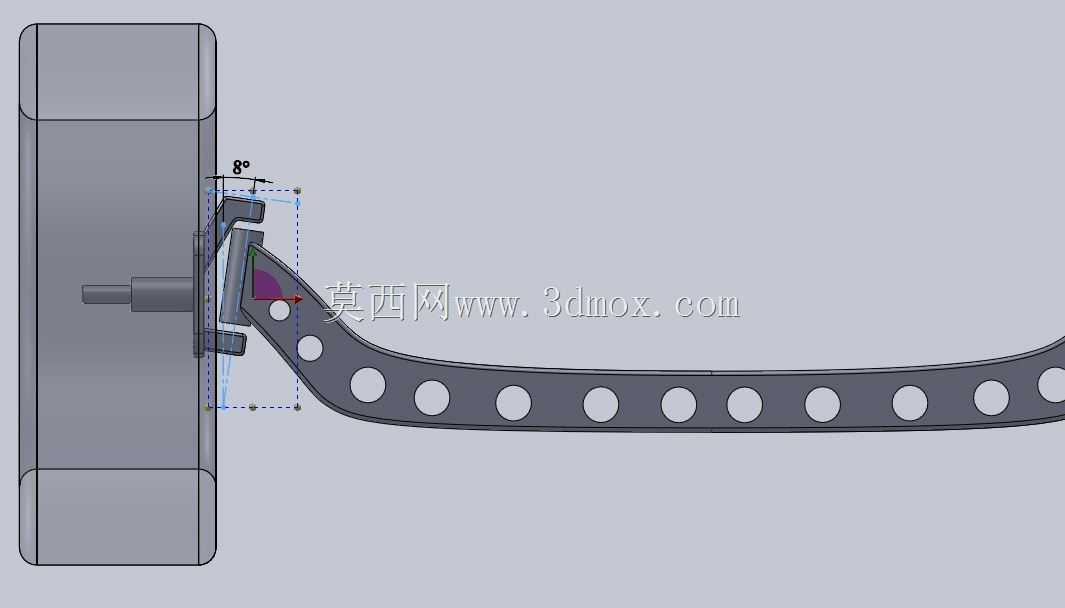

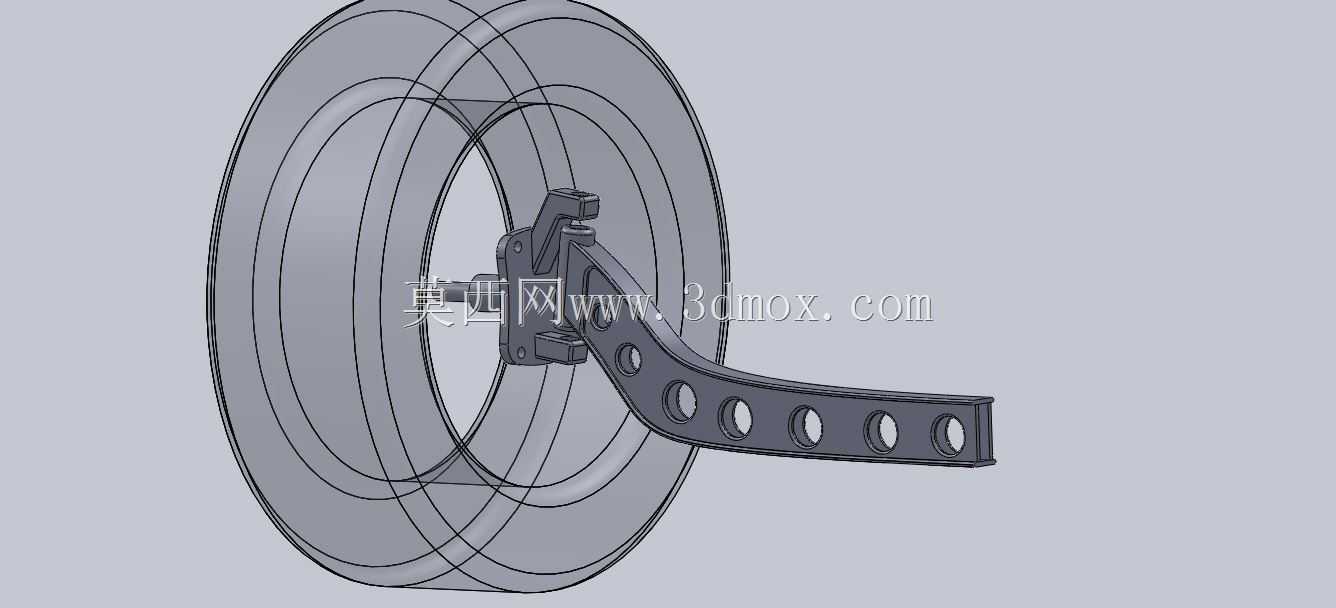

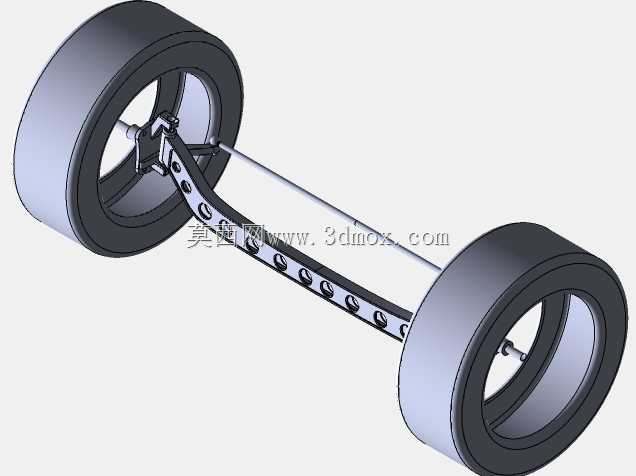

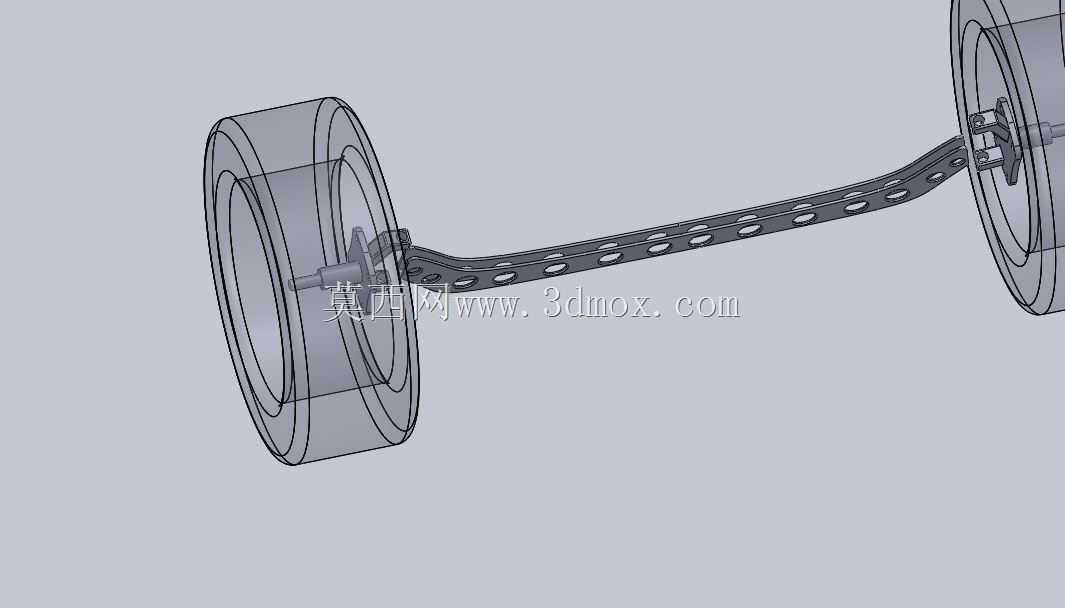

　　该前桥的轮距参数匹配小尺寸橡胶轮胎的安装需求，两侧车轮安装面的间距符合小型车辆的轮距设计规范，桥体中部的安装位预留了与车架纵梁连接的固定孔位，孔位间距适配常规小型非道路车辆的车架宽度，无需对车架做大规模改动即可完成装配；轮边支架的连接接口尺寸可适配直径范围在适配区间内的轮毂单元，制动器安装位预留了盘式制动组件的固定空间，也可根据使用需求更换鼓式制动结构，拓展性较强。在实际选型应用中，该结构可直接作为前部行走桥的基础主体，设计人员只需根据目标车型的载荷参数调整梁体的板材厚度、减重孔的排布密度，即可适配不同载荷等级的使用需求，无需重新搭建桥体的基础三维结构，能大幅缩短底盘设计阶段的建模周期；

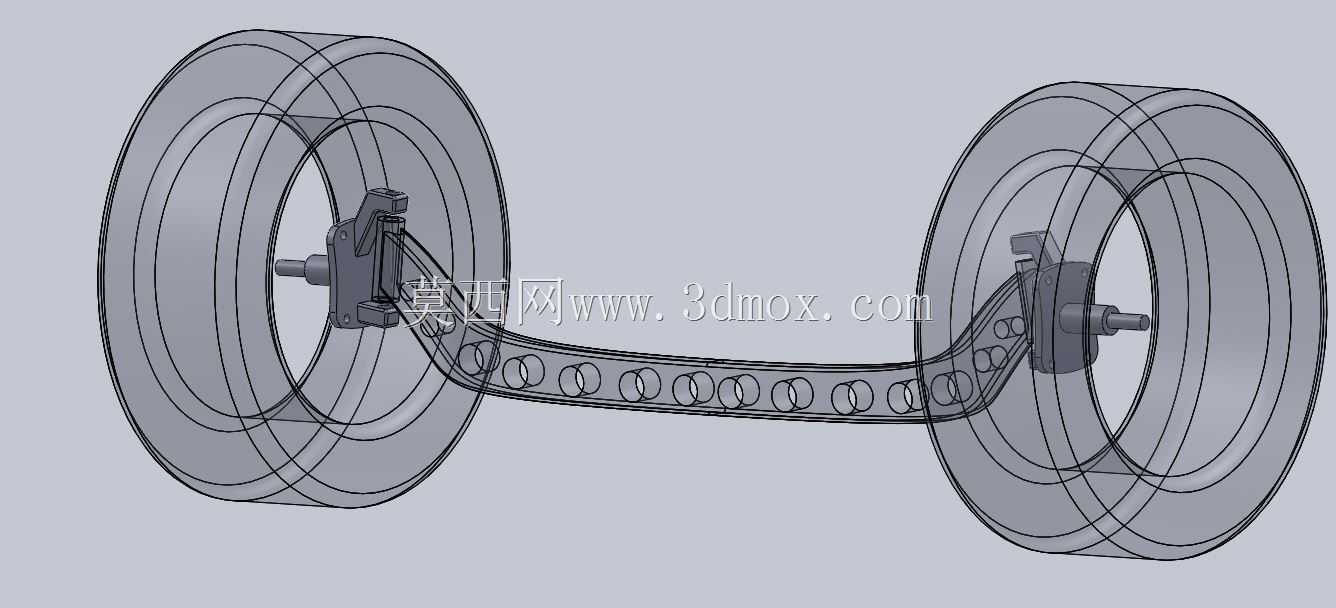

　　桥体表面的涂装分区设计也对应了不同部件的材质区分，梁体主体采用高强度冲压钢板焊接成型，轮边连接支架采用铸钢材质提升抗冲击性能，不同材质的连接位置设计了定位止口，可保证焊接装配后的位置精度，避免焊接变形带来的两侧轮位偏差。该结构在建模过程中完整还原了实际生产中的工艺特征，比如梁体边缘的折弯圆角、焊接位置的焊道预留空间、安装孔的倒角处理，都符合实际机械加工的工艺要求，不存在无法落地生产的理想化结构，可直接导入工程图模块生成生产用加工图纸，用于小批量定制车型的前桥生产制造。
