复古轿车层叠式骨架车身结构设计

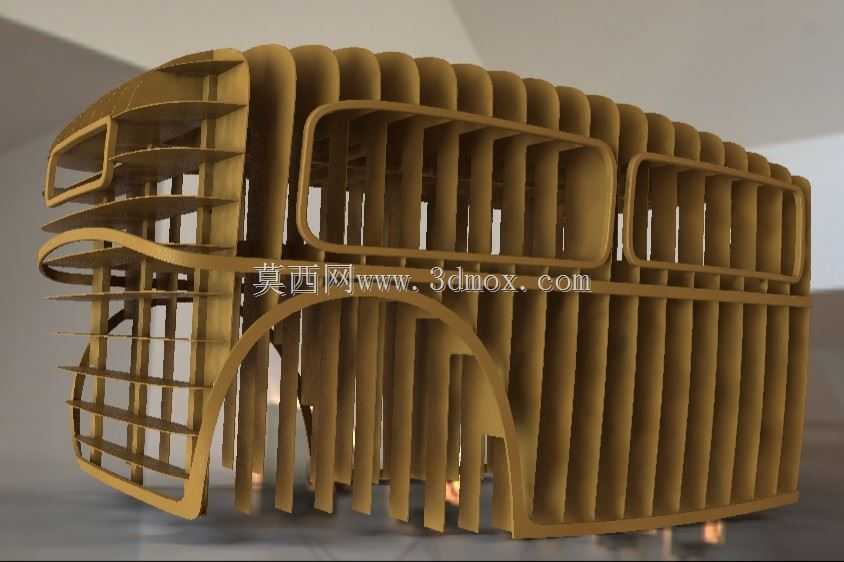

　　这套层叠堆叠式的车身骨架结构，主要面向小批量定制复古车的生产场景，适配金属板材数控切割加工工艺，不管是做全金属车身的成型基准，还是作为玻璃纤维车身糊制的内部支撑框架，都能直接对接生产环节使用，不需要额外做复杂的工装转换。从结构设计逻辑来看，整个车身没有采用传统的整体冲压焊接式笼型车架，而是把车身的纵向、横向轮廓全部拆解成等厚度的片状肋板，每一片肋板的外轮廓都对应车身某一截面的内外型线，肋板之间通过定位卡槽互相嵌合，组装时不需要复杂的焊接夹具，只要按照肋板的编号顺序依次卡入定位槽，就能自然拼合出完整的车身曲面形态，装配公差可以控制在板材切割精度的允许范围内，对于没有大型冲压设备的小型改装厂、手工车作坊来说，能大幅降低生产前期的工装投入成本。

　　从实际使用的功能特性来说，这套骨架结构本身就承担了车身的全部承载功能，肋板上预留的镂空区域一方面是为了降低整体自重，另一方面也可以直接作为车门、车窗、内饰安装的固定点位，不需要额外在骨架内部焊接安装支架，后期加装动力总成、悬挂系统的时候，只要在对应位置的肋板上预留安装孔位，就能直接对接底盘部件的安装接口，适配非承载式车身的底盘改装需求。肋板的厚度选择可以根据实际加工的材料调整，如果采用普通低碳钢板做全金属车身，肋板厚度选1.5-2mm就能满足日常行驶的结构强度要求，如果是作为玻璃纤维车身的内部阳模支撑，采用密度板或者多层胶合板切割就能满足使用需求，加工灵活性非常高。

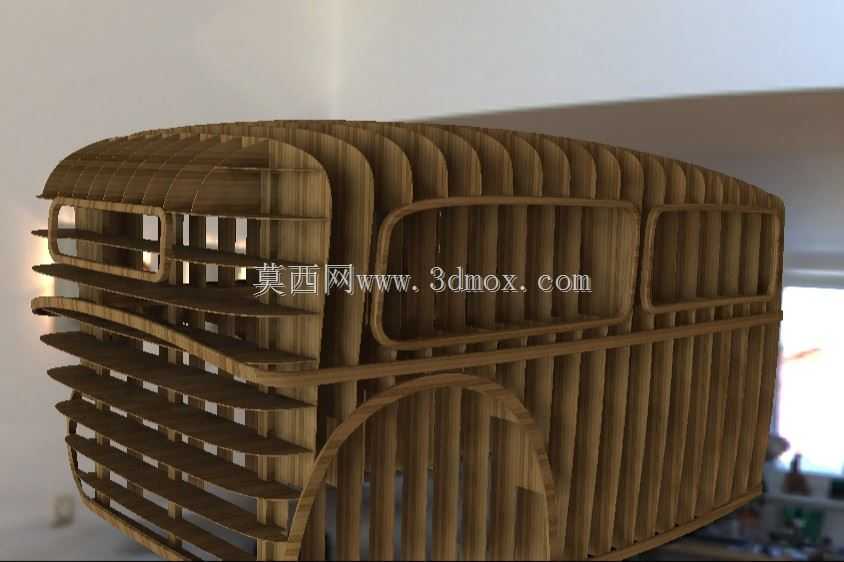

　　设计过程中，所有肋板的排布方向都沿着车身的纵向轴线垂直布置，相邻肋板之间的间距根据车身曲面的曲率变化做了自适应调整，在车头、车顶这些曲率变化大的区域，肋板排布更密集，保证曲面过渡的顺滑度，在车身侧面、车尾这些曲率平缓的区域，适当放大肋板间距，在保证曲面精度的前提下减少板材用量，降低加工成本。每一片肋板上的卡槽位置都经过对位校准，相邻肋板的卡槽深度刚好等于板材厚度，嵌合之后肋板表面齐平，不会出现局部凸起或者凹陷的问题，不管是后续在骨架外表面焊接金属蒙皮，还是在表面刮涂原子灰做玻璃纤维铺层，都能减少后期找平的工作量。

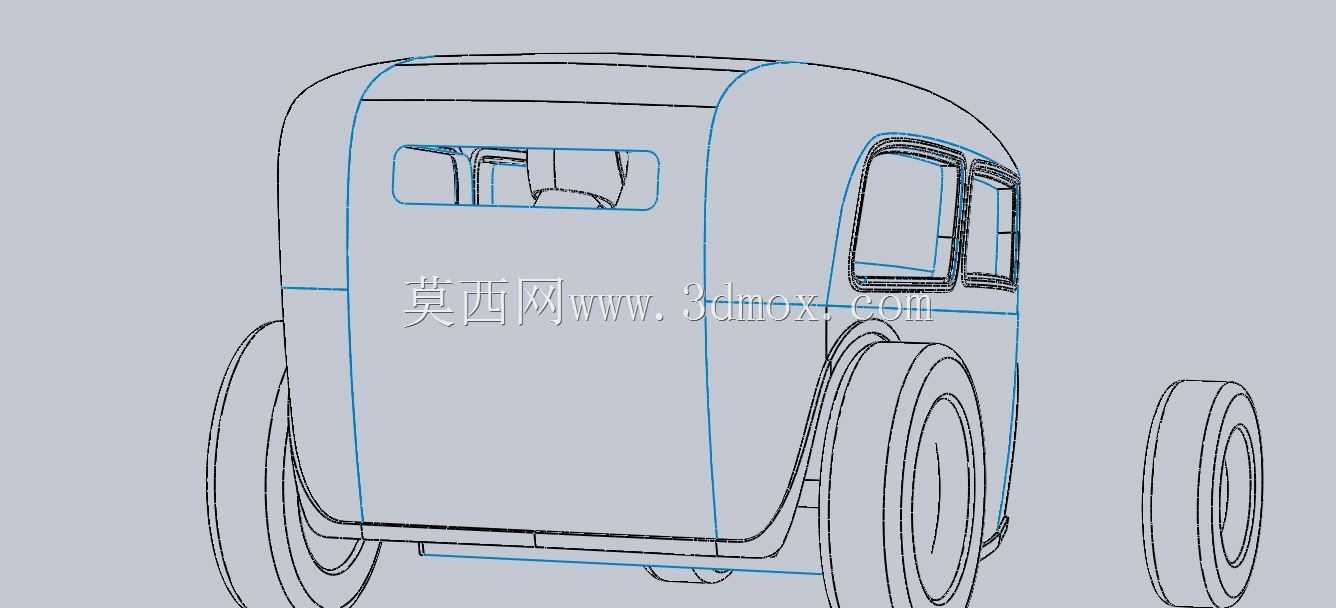

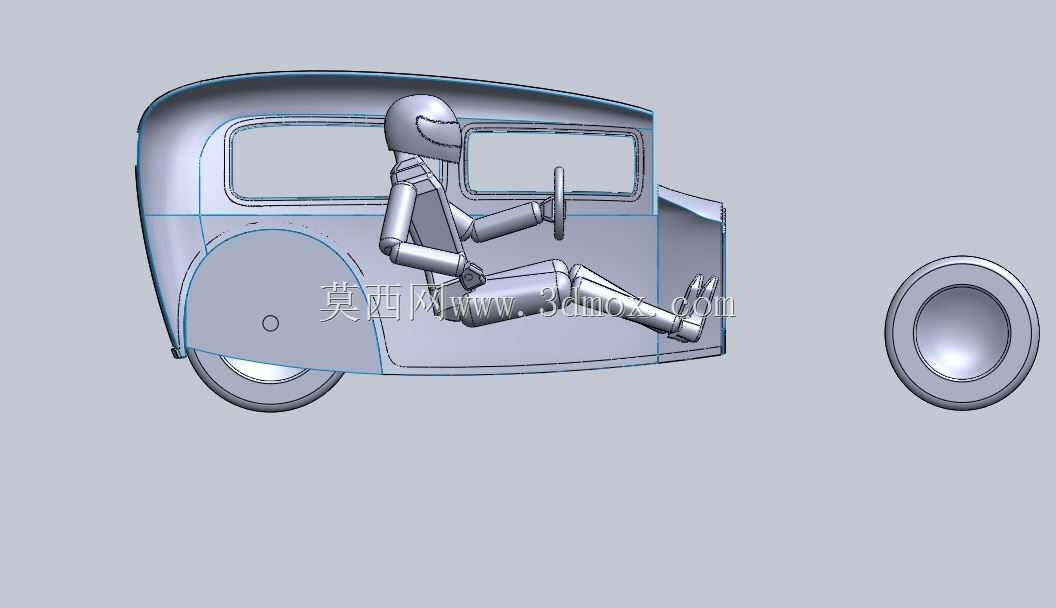

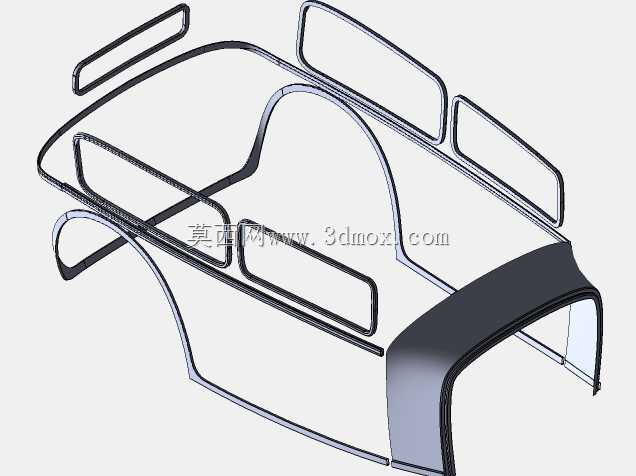

　　从安装边界的尺寸控制来看，整个骨架拼合完成之后，外轮廓完全还原复古轿车的经典车身比例，车头部分的肋板预留了前格栅、前大灯的安装空位，肋板的镂空轮廓刚好匹配复古车型的圆弧型前脸造型，车门位置的肋板做了断开式设计，预留出车门的活动间隙，不需要后期切割骨架就能直接安装合页与车门结构。驾驶舱位置的肋板内部轮廓预留了仪表台、座椅的安装空间，横向宽度可以满足双座布局的安装需求，车顶部分的肋板弧度还原了老式轿车的溜背造型，尾部的肋板轮廓预留了后备箱的容纳空间，整体的尺寸边界可以直接对接常规紧凑型乘用车的底盘参数，轮拱位置的肋板镂空高度足够适配常规尺寸的复古轮毂与轮胎，不会出现转向干涉的问题。

　　在实际生产应用中，这套结构还可以根据客户的个性化需求快速调整，只需要修改对应位置肋板的轮廓线，就能实现车身细节的定制化修改，不需要重新开模，非常适合小批量的定制车生产、复古车复刻、教学实训中的车身结构演示等场景。骨架本身的层叠结构也具备不错的抗扭强度，纵向布置的肋板相当于在车身内部布置了多道加强筋，相比传统的管式车架，曲面还原度更高，后期做外覆盖件的时候更容易还原老式车型的流畅曲面，不会出现管式车架蒙皮之后表面凹凸不平的问题。加工的时候所有零件都可以通过平面数控切割设备一次性加工完成，不需要复杂的弯管、冲压工序，加工完成之后的零件可以扁平化包装运输，到组装现场再进行拼合，能大幅降低运输成本，对于跨区域的定制车项目来说非常友好。
