汽车前挡风玻璃密封固定边框结构

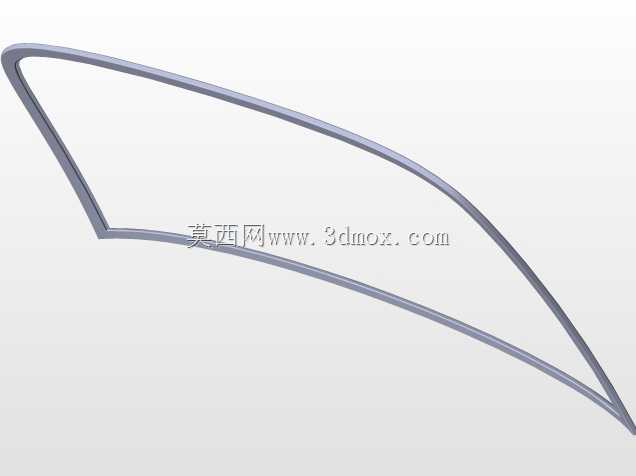

　　在商用车与乘用车的车身装配环节，前挡风玻璃边框是衔接玻璃曲面与车身A柱、顶盖前横梁、仪表板上安装板的核心承载构件，其结构精度直接决定风挡玻璃的装配密封性、行车风噪表现以及碰撞工况下的玻璃固定可靠性。该边框采用整体式闭合环结构设计，完全匹配对应车型前挡风玻璃的外轮廓曲率，上沿顺着顶盖前横梁的弧度做平滑过渡，两侧沿A柱内板面的倾斜角度收窄，下沿贴合仪表板上安装板的安装面做平直段设计，整体轮廓无突变折角，避免应力集中导致的长期使用形变。从功能实现层面看，该边框承担多重作用：其一为玻璃安装定位基准，边框内侧预留的嵌槽深度与玻璃厚度、密封胶层厚度完全匹配，装配时玻璃可直接沿嵌槽滑入到位，无需额外调整定位间隙，

　　能将玻璃与车身的周向间隙公差控制在±0.5mm范围内，有效规避因间隙不均导致的密封胶涂布厚度差问题；其二为密封承载结构，边框与车身钣金贴合的面预留了密封胶涂布的连续沟槽，可避免车辆行驶过程中气流、雨水沿钣金接缝渗入驾驶舱，同时边框内侧的嵌槽可容纳玻璃边缘的缓冲胶条，抵消车辆行驶过程中车身扭转、颠簸带来的玻璃与硬结构之间的冲击，防止玻璃出现应力碎裂。设计过程中，首先基于前挡风玻璃的三维点云数据提取外轮廓边界，结合车身前端的安装硬点做偏移生成边框的基础曲面，重点校核边框与A柱内板、顶盖前横梁的安装面重合度，确保所有安装孔位与车身钣金的预装孔完全同轴，避免装配时出现孔位错位。针对边框的截面结构，采用变厚度设计：

　　与玻璃接触的嵌槽侧壁厚度控制在2.5mm，保证嵌装玻璃时的结构刚度，不会因胶条挤压出现侧壁外翻；与车身钣金连接的安装翻边厚度控制在2mm，翻边宽度统一为15mm，每隔80mm设置一个直径6mm的安装孔，用于螺栓固定或者卡扣卡接，保证固定点的间距均匀，长期使用不会出现局部翘曲。安装边界方面，该边框的整体外轮廓尺寸完全适配对应车型的前挡风窗口，上沿最高点距离车身顶盖外板面的高度差为12mm，两侧沿与A柱内板面的贴合宽度为18mm，下沿与仪表板上安装板的搭接量为20mm，所有安装面的平面度公差控制在0.3mm以内，确保密封胶涂布后能形成连续均匀的密封层。在实际装车场景中，该边框先通过卡扣或者预装螺栓固定在车身前端的窗口钣金上，

　　确认边框周向与钣金贴合无间隙后，在嵌槽内注入单组分聚氨酯密封胶，再将前挡风玻璃沿嵌槽压入到位，待胶层固化后即可实现玻璃与车身的刚性连接，同时边框外露的边缘做了圆角处理，圆角半径为3mm，既避免装配过程中划伤操作人员，也能提升内饰装配后的视觉整体性，不会出现尖锐的结构棱边。针对不同车型的风挡曲率差异，该边框的曲面做了连续曲率过渡，没有出现曲率突变的区域，保证胶条嵌装后能与边框完全贴合，不会出现局部密封失效的问题，同时边框的材质适配常用的改性PP或者玻纤增强ABS材料，注塑成型后形变率控制在0.2%以内，满足批量生产的尺寸稳定性要求。
