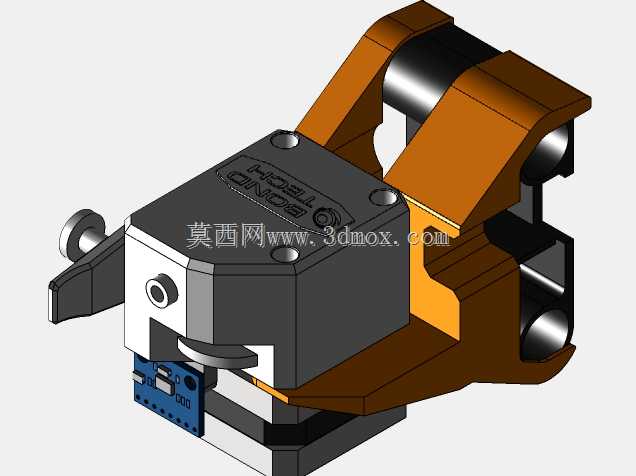

飞熊幽灵5挤出机安装固定支架结构

　　在桌面级FDM 3D打印设备的送料挤出系统中，挤出机的安装固定支架是直接影响送料稳定性、打印精度的核心结构件，这款适配飞熊幽灵5机型的直接挤出机支架，针对近程挤出的安装需求做了针对性的结构优化，完全匹配对应机型的运动模组安装边界，能够替代原厂支架完成挤出总成的可靠固定。从实际应用场景来看，近程直接挤出结构因为送料路径短，耗材输送阻力小，在打印柔性耗材如TPU、TPE时具备远程挤出无法比拟的优势，但直接挤出总成整体重量更大，对安装支架的结构刚性、安装定位精度提出了更高要求，这款支架在设计时充分考虑了运动过程中的惯性负载，采用环抱式的双侧支撑结构，将挤出机主体的安装基面与X轴运动滑块的安装面做了一体化的结构衔接，

　　避免了分体式连接带来的装配累积误差。从功能特性上看，支架预留了挤出机主体的定位销孔与螺丝安装位，安装时可以直接将挤出机总成卡入支架的定位槽内，通过四颗M3螺丝完成锁紧固定，不需要额外做位置调整，能够保证挤出机的进料口中心与下方喷嘴的中心同轴度控制在0.1mm以内，避免出现送料偏斜、耗材刮蹭进料口的问题。支架的上部结构做了斜向的镂空减重设计，在保证整体结构刚性的前提下尽可能降低运动部分的总重量，减少X轴运动时的惯性冲击，提升高速打印时的运动稳定性，避免因为运动负载过大导致的丢步、打印层纹错位问题。支架的下部预留了散热风扇、自动调平传感器的安装卡槽，不需要额外打孔或者加装转接件，就可以直接固定对应的辅助配件，

　　走线槽也集成在支架的侧部结构中，能够将挤出机的加热线、热敏电阻线、风扇线材规整收纳，避免运动过程中线材拖拽、剐蹭打印件的问题。从安装边界尺寸来看，这款支架的整体宽度适配飞熊幽灵5机型的X轴滑块安装孔距，横向安装孔中心距为40mm，纵向安装基面的厚度为6mm，安装后挤出机喷嘴到X轴横梁的垂直距离保持在原厂设计的55mm，不会影响Z轴的运动行程，也不会出现打印平台运动到最高位置时的干涉问题。支架的侧面预留了挤出机压料手柄的操作空间，按压手柄进行耗材更换、退料操作时不会出现结构干涉，手部操作空间充足，日常维护换料的操作便利性较好。在结构设计思路上，这款支架没有采用多余的装饰性结构，所有的结构特征都服务于功能需求：

　　双侧的支撑臂采用变截面的结构设计，靠近安装基面的位置厚度更大，向外侧延伸时逐步做减薄处理，兼顾刚性与轻量化的需求；安装基面的背面做了定位凸台，能够卡入X轴滑块的对应凹槽内，装配时不需要反复调整位置，就可以保证支架的安装垂直度，避免挤出机出现倾斜导致的喷嘴与打印平台不平行问题。针对直接挤出机工作时的震动传导问题，支架与挤出机接触的安装面做了0.2mm的平面度公差控制，装配后两者可以完全贴合，减少送料齿轮转动时产生的震动传导到运动模组上，降低打印过程中的共振异响，提升打印件的表面质量。从实际使用的适配性来看，这款支架除了适配原厂的挤出机总成之外，也可以兼容同安装尺寸的第三方近程挤出机，只要安装孔位、外形尺寸匹配，都可以通过这个支架完成固定，不需要对原有设备的运动结构做改装，替换安装的门槛较低。在长期使用的可靠性方面，支架的受力部位都做了圆角过渡处理，避免应力集中导致的结构断裂，螺丝安装孔位都做了加厚的凸台设计，反复拆装螺丝也不会出现孔位滑牙、开裂的问题，能够满足长期高频使用的强度需求。
