PCB安装式终端停止微动开关结构

　　做桌面级FDM设备和小型CNC雕铣机的结构设计时，行程限位的选型从来不是小事，很多刚入行的工程师总觉得随便找个微动开关拧上去就行，实际跑机的时候才会发现，要么安装座占了太多X轴Y轴的有效行程，要么触发拨杆的角度不对，要么焊线的时候飞线乱晃干扰运动部件，这款PCB直装的终端停止开关，就是针对这类小型数控设备的痛点做的结构优化。

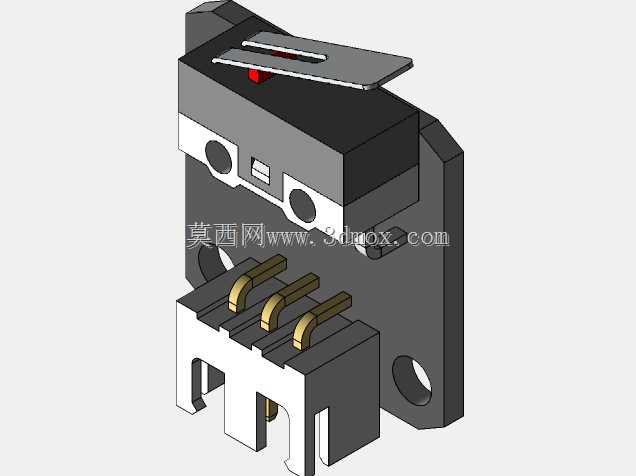

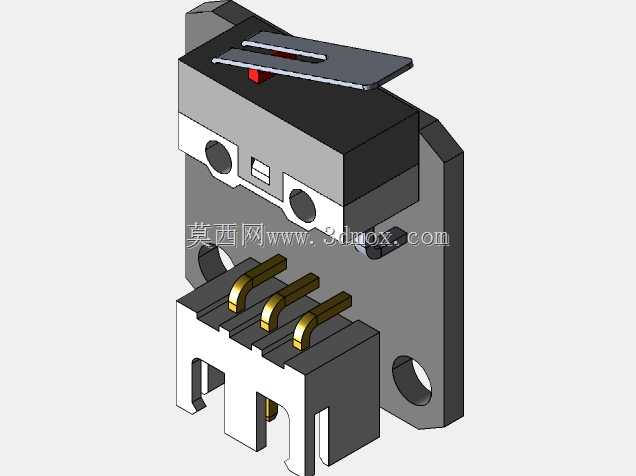

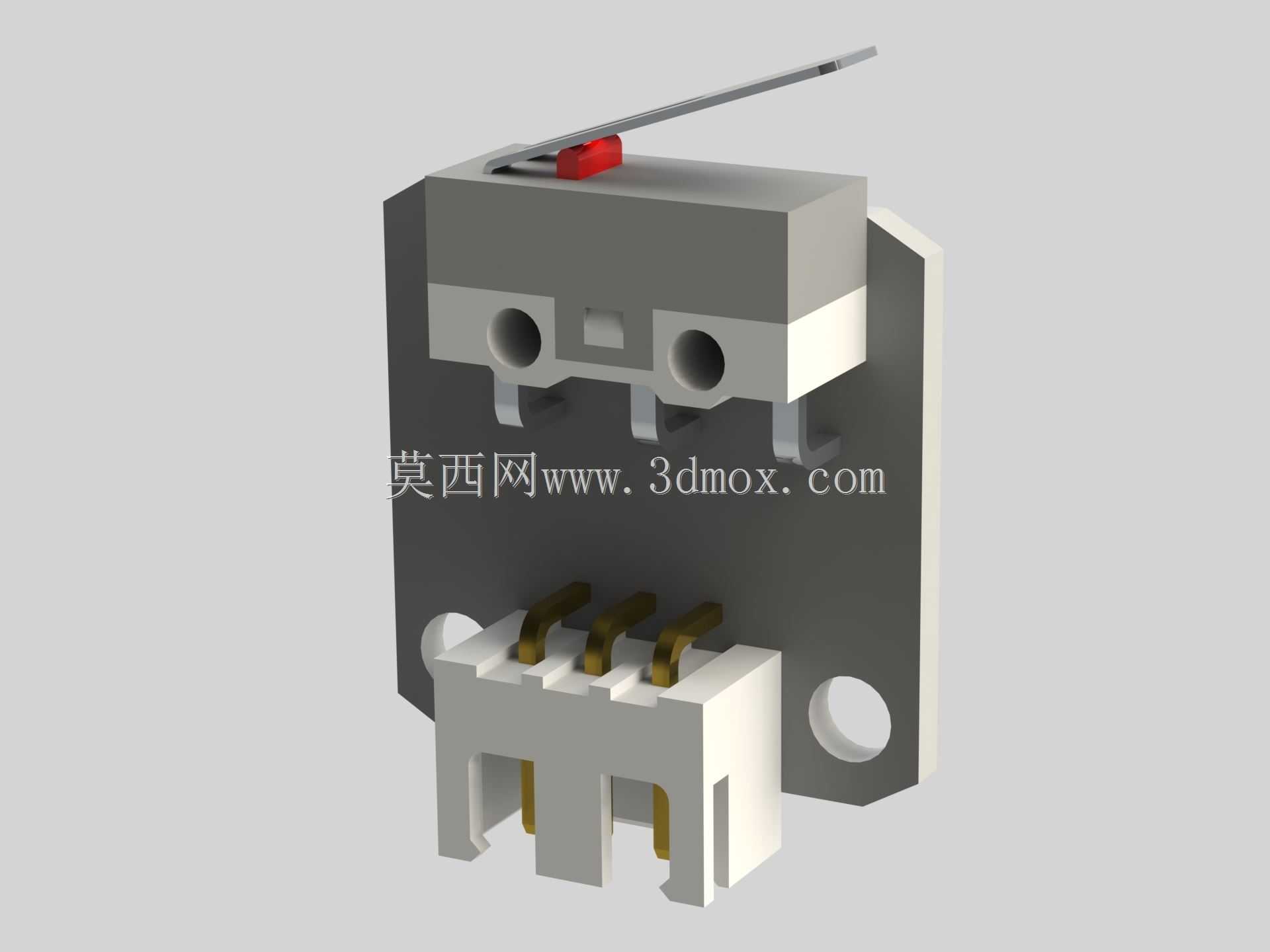

　　先从实际安装场景说，常规的微动开关要么带螺纹安装柱，需要单独做L型钣金支架固定在型材端面上，要么是侧插引脚需要飞线焊接到主控板上，前者要额外算支架的折弯公差、安装孔位的同轴度，支架稍微有点变形就会导致触发位置偏移，每次换开关都要重新调限位触发阈值，后者飞线如果没有做线卡固定，拖链来回运动的时候很容易勾到同步轮或者皮带，造成设备停机甚至线路短路。这款开关直接采用PCB直插式设计，底部三个镀金插针直接对应主控板上的焊盘孔位，不需要额外做接线端子，插针对应的引脚间距做了标准化设计，兼容市面上绝大多数开源3D打印机主控板的限位接口焊盘，焊接完成后开关本体直接贴装在PCB边缘，不需要额外的固定支架，省掉了钣金支架的加工成本和安装工时。

　　再看功能特性，这款开关的触发拨杆采用了加长弹性金属片设计，触发压力控制在0.5N左右，既不会因为运动轴的惯性太大撞坏拨杆，也不会因为触发压力太小导致设备运行中的振动误触发。拨杆的触发行程做了1.5mm的冗余设计，也就是说运动轴触碰到拨杆之后，还有1.5mm的超程余量，不会因为轴端的硬接触撞坏开关本体或者电机联轴器。开关本体的上部做了红色的触发状态标识块，拨杆压下到触发位置的时候，红色标识块会刚好和本体上的基准面对齐，调试的时候不用拿万用表测通断，肉眼就能判断触发位置是否准确，对产线组装和售后维修来说非常友好。

　　设计思路上，这款开关的安装基准面做了两个定位孔，一个是圆形的主定位孔，一个是长圆形的调整孔，主定位孔和PCB上的定位销配合，保证开关的X方向位置精度，长圆形调整孔可以在Y方向做0.8mm的位置微调，用来补偿PCB焊接时候的公差，或者不同设备的行程触发位置差异。开关的外壳采用耐高温的PBT材质，过回流焊的时候不会因为高温变形，引脚部分做了镀金处理，反复插拔或者长期在车间多尘环境下使用也不会出现接触不良的问题。开关的侧面做了防呆的凸台结构，插装的时候如果方向反了是插不进PCB焊盘的，避免产线工人装反导致限位功能失效。

　　尺寸和安装边界方面，开关本体的总宽度是12.8mm，总高度从PCB板面算起是14.2mm，拨杆完全弹起的时候总长度是20.5mm，压下到触发位置的时候长度是19mm，完全压到底的超程位置长度是17.5mm，设计安装位的时候，只要在PCB边缘留出13mm*15mm的安装空间，运动轴端的触发挡片高度对准拨杆的中心位置，就能保证可靠触发。两个安装孔的中心距是10mm，主定位孔直径是2.2mm，适配M2的自攻螺丝或者2mm的定位销，调整孔的宽度是2.2mm，长度是3mm，足够覆盖常规的加工和焊接公差。需要注意的是，拨杆的触发方向是垂直于开关本体的正面，安装的时候不要把拨杆朝向侧面或者背面，否则会导致拨杆受力角度不对，长期使用会出现金属弹片疲劳断裂的问题。另外开关的插针伸出PCB背面的长度是2.5mm，设计PCB的时候背面不要在对应位置布置过高的元件，避免插针和其他元件短路。

　　实际跑机测试的时候，这款开关在3D打印机上连续触发10万次之后，触发位置的偏移量不到0.1mm，完全满足桌面级设备的精度要求，在小型CNC雕铣机上使用的时候，因为雕铣机的运动速度比3D打印机快，触发时候的冲击力更大，这款开关的超程设计也能很好的吸收冲击，不会出现开关被撞坏的情况。相比传统的带支架微动开关，这款直装式的开关整体安装空间节省了60%以上，组装工时能减少一半左右，对于批量生产的设备来说，长期下来的成本优化是很明显的。做结构设计的时候不要小看这类小元件的选型，往往就是这些容易被忽略的小零件，决定了整台设备的可靠性和组装效率，很多设备出现的偶发停机、限位不准的问题，追根溯源都是限位开关的选型或者安装设计没做到位。
