42系列两相混合式步进电机结构设计

　　这款42机座号的步进电机，是自动化传动场景里应用极广的执行元件，日常做设备选型时，在3D打印设备的进给轴、小型桌面贴片机的送料机构、点胶机的位移平台、小型传送带的驱动单元里，都能见到同规格产品的身影。做结构设计时，这类电机的安装边界是首先要敲定的核心参数，机座采用标准42mm见方的安装法兰，四个安装孔位呈对称分布，孔中心距严格遵循NEMA17标准的31mm间距，适配市面上绝大多数标准42电机安装支架、同步轮安装座以及丝杆直连模组，不需要额外做转接板加工，能大幅缩短非标设备的设计加工周期。输出轴采用单出轴D型切边设计，轴径5mm，切边平面的存在可以避免同步轮、联轴器在高速启停时出现打滑空转的问题，轴伸长度控制在24mm，

　　既可以直接装配同步带轮做带传动，也能通过梅花联轴器与T型丝杆、滚珠丝杆直连，不会因为轴伸过长导致径向跳动超差，也不会因为轴伸过短导致联轴器锁紧不牢。电机尾部预留了出线槽，四根引出线按相序做了颜色区分，做电气接线时不需要额外拆解电机核对相序，直接对应驱动器的A+、A-、B+、B-端子接线即可，能减少现场调试的接线错误率。从功能特性来看，这款机身长度60mm的42步进电机，保持扭矩能达到0.6N·m左右，在低速运行区间扭矩输出平稳，没有明显的共振区，搭配16细分的步进驱动器使用时，运行噪音控制在可接受范围内，适合对安装空间有严格限制、同时需要一定输出扭矩的小型自动化设备。做三维建模时，电机的外部轮廓做了精准还原，机身的散热筋结构、

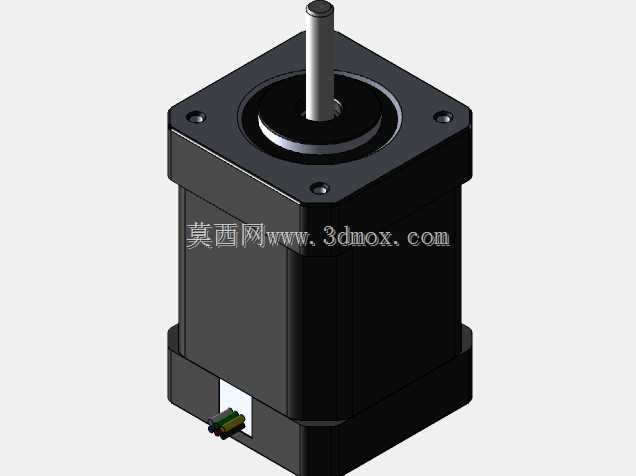

　　端盖的沉头孔位、输出轴的D型切边、尾部出线的防护结构都做了1:1复刻，在做整机装配干涉检查时，可以直接调用这个模型放入装配体，核对安装孔位是否对齐、输出轴与联轴器的配合长度是否合适、电机尾部出线空间是否足够，避免后期加工装配时出现干涉问题。设计这类电机模型时，特意把安装基准面设在法兰安装端面，所有尺寸都以这个端面为基准标注，和实际机械加工的基准保持一致，在装配体里做配合时，只需要把法兰端面和设备安装板的端面重合，再对齐两个安装孔的中心轴，就能完成电机的装配定位，不需要反复调整位置。在实际设备应用里，这类电机通常搭配步进驱动器使用，通过脉冲信号控制转角位移，不需要额外加装编码器就能实现开环位置控制，成本远低于同规格的伺服电机，

　　对于定位精度要求在0.1mm左右的中低速传动场景，性价比优势非常明显。做结构设计选型时，需要注意电机的径向负载上限，这类小型步进电机的输出轴径向承载力有限，不适合直接挂载径向负载过大的执行件，如果需要带动大直径的转盘或者带轮，要额外加装支撑轴承座，避免输出轴受径向力过大导致轴承过早磨损，缩短电机使用寿命。另外电机的机身表面做了喷塑处理，具备基础的防尘防油污能力，在普通车间环境下使用不需要额外做防护，但如果是在多切削液、多粉尘的加工场景，还是要给电机加装防护外罩，避免油污粉尘进入电机内部定子转子间隙，导致电机卡滞或者绝缘性能下降。模型里还原的电机端盖采用铝合金压铸材质，既保证了结构强度，又能控制整体重量，端盖和机身的配合止口做了精准的公差配合，保证定子和转子的同轴度，减少运行时的摩擦噪音和振动。在做整机布线设计时，尾部的出线长度可以根据实际安装位置调整，模型里预留的出线方向是垂直于机身轴向，也可以根据实际布线需求调整出线方向，适配不同设备的走线槽布局。
