物料输送夹持转运工装结构

　　在离散制造车间的物料周转环节，不同规格的棒料、块料在工序间转运时，常出现夹持不稳、磕碰工件表面、适配性差的问题，这款夹持转运结构正是针对这类场景做的定向设计。从实际使用场景来看，它可搭配车间内的轻型平衡吊、手动滑移轨道使用，覆盖机加工工序间的半成品转运、装配线旁的物料上料、仓储区的小件规整搬运等场景，尤其适合表面带防护涂层、易磕碰划伤的有色金属工件、包覆类工件的短距离转运，避免传统钢丝绳吊装、普通夹钳夹持带来的压痕、滑脱风险。

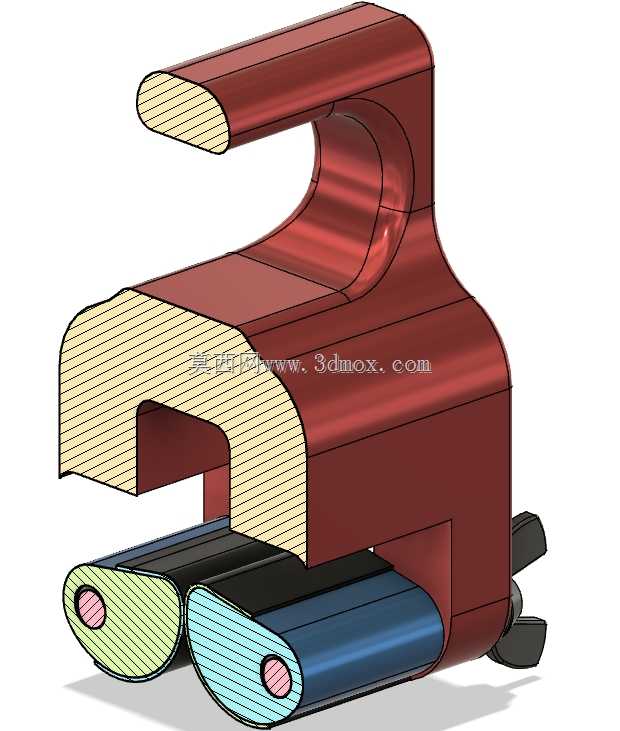

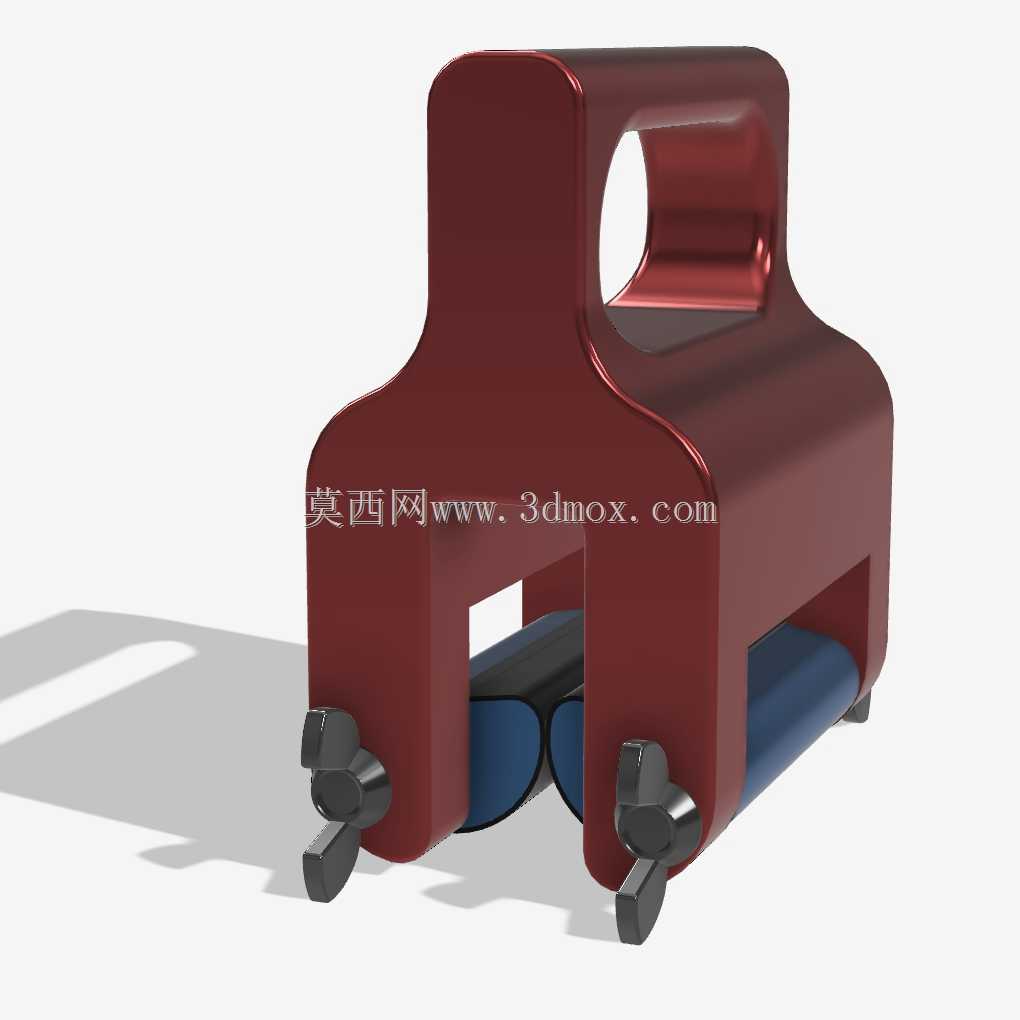

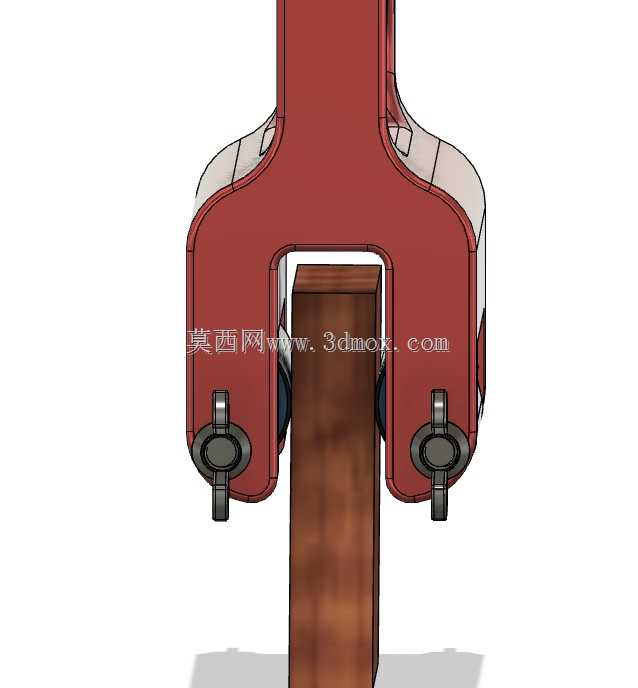

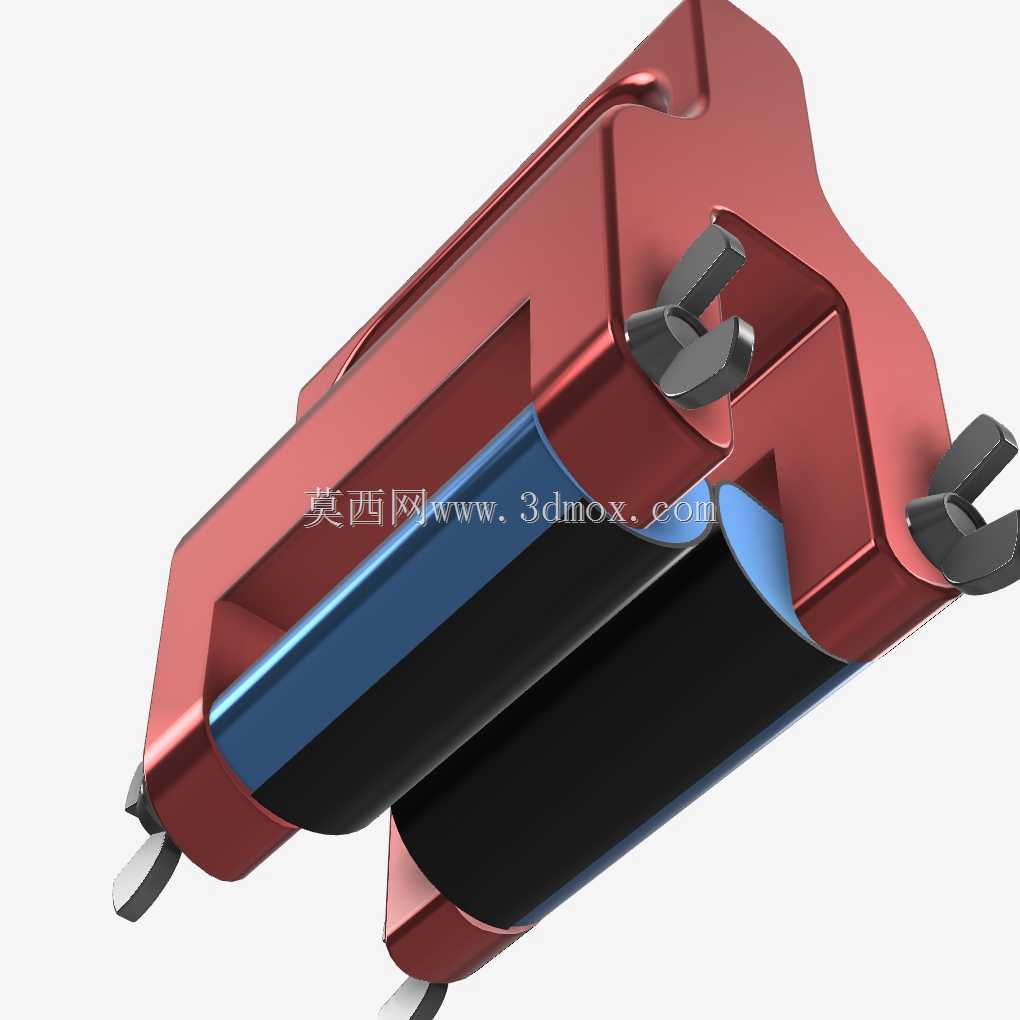

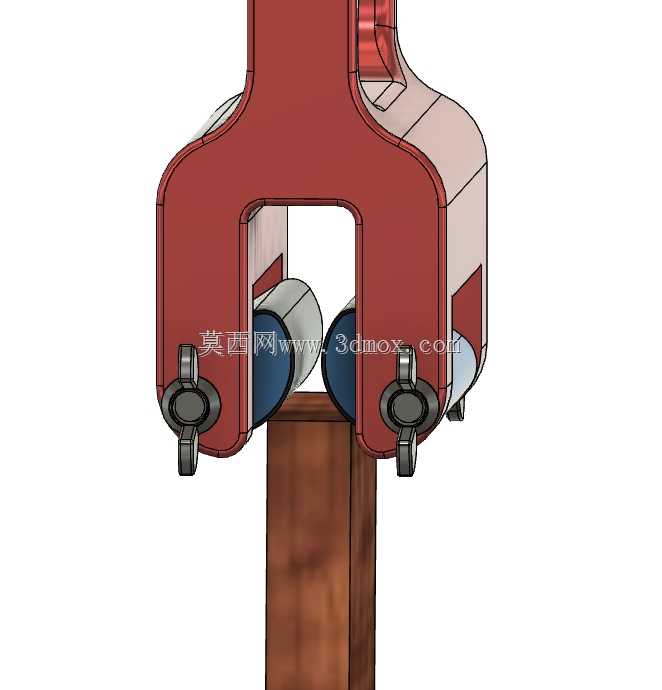

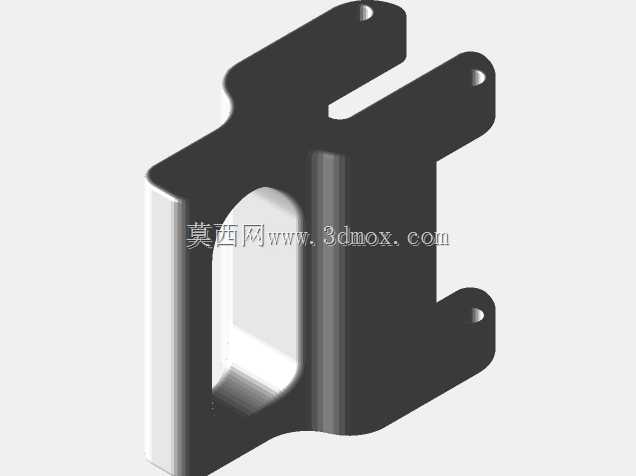

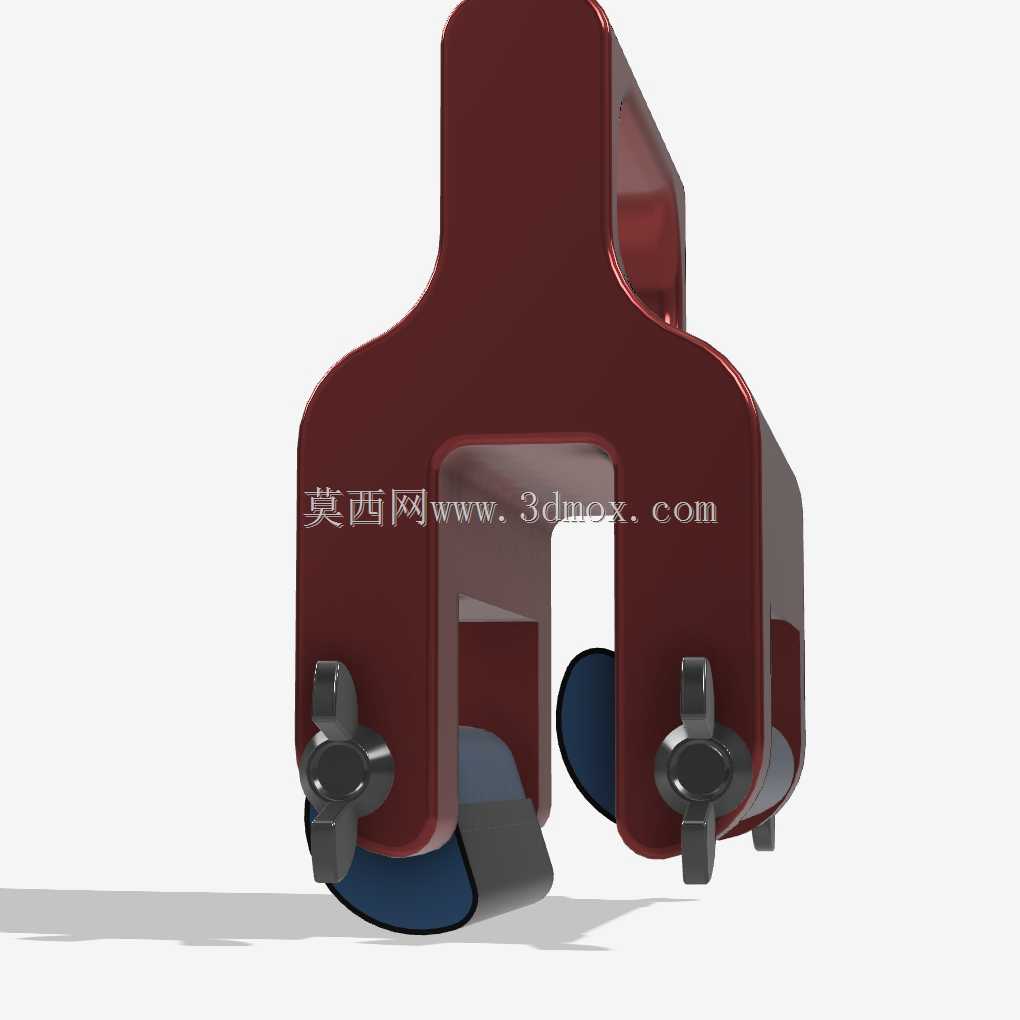

　　从功能特性上看，这款结构采用双侧对称夹持的布局，接触工件的夹持面做了分段式设计，其中蓝色段为弹性缓冲层，可在夹持时自适应工件的微小尺寸偏差，同时分散夹持压力，避免硬质金属直接接触工件表面造成压伤；黑色段为高摩擦系数的耐磨接触面，可提供足够的静摩擦力，防止工件在转运启停、小幅晃动时出现滑移脱落。结构两端的夹持端头做了可浮动的铰接设计，当工件存在微小的形位偏差、或者表面并非完全平行时，端头可自适应偏转一定角度，保证整个夹持面与工件表面充分贴合，不会出现点接触导致的应力集中、夹持力不足的问题。主体承载框架采用一体化的弯折成型结构，相比拼接式的框架，减少了螺栓连接带来的间隙累积，整体刚性更好，在承载额定重量的工件时，框架的形变量控制在极小范围内，不会因为框架变形导致夹持间隙变大、工件脱落。

　　设计思路上，这款结构优先考虑了操作的便捷性与夹持的可靠性，没有采用复杂的气动、液压驱动结构，而是依靠结构本身的自锁特性实现夹持锁紧，操作人员仅需要将结构对准工件推入，夹持端头接触工件后会自动撑开，到位后依靠内部的弹性锁紧机构实现自动锁止，不需要额外的操作步骤即可完成夹持；解锁时仅需要按压侧方的解锁拨块，即可松开工件，整个操作过程单手即可完成，适合高频次的物料转运作业，降低操作人员的劳动强度。结构的整体轮廓做了圆角过渡处理，没有尖锐的外凸棱角，避免在车间内移动时磕碰周边设备、或者划伤操作人员，符合车间作业的安全设计要求。

　　从外形尺寸与安装边界来看，这款夹持结构的整体宽度适配车间内常用的轻型滑移轨道的安装间距，不需要对现有轨道做额外改造即可直接挂载使用；夹持开口的调节范围覆盖了车间内常见的中小尺寸棒料、矩形块料的规格，不需要更换夹头即可适配一定尺寸区间内的工件，减少了工装更换的辅助时间。结构顶部的挂载接口采用标准的吊装孔设计，可直接搭配标准卸扣、吊钩使用，不需要定制专属的连接配件，降低了工装的配套成本。整体重量控制在单人可手动搬运的范围内，当需要在不同作业区域之间转移工装时，不需要借助额外的起重设备即可完成挪动，适配多品种小批量生产场景下的灵活布线需求。

　　在实际使用的细节设计上，夹持结构的所有活动铰接部位都预留了润滑脂注油孔，日常维护时仅需要定期注入润滑脂，即可保证铰接部位的活动顺畅，不会因为车间内的粉尘、切削液堆积导致活动卡滞。缓冲层采用快拆式的安装结构，当缓冲层出现磨损、老化时，不需要拆解整个主体结构，仅需要拆下固定压条即可更换缓冲垫，维护成本极低。耐磨接触面做了表面硬化处理，长期使用后的磨损量极小，可保证长期使用后的夹持精度不会出现明显下降，避免因为接触面磨损导致夹持力不足的问题。
