钳工划线定位辅助工装结构设计

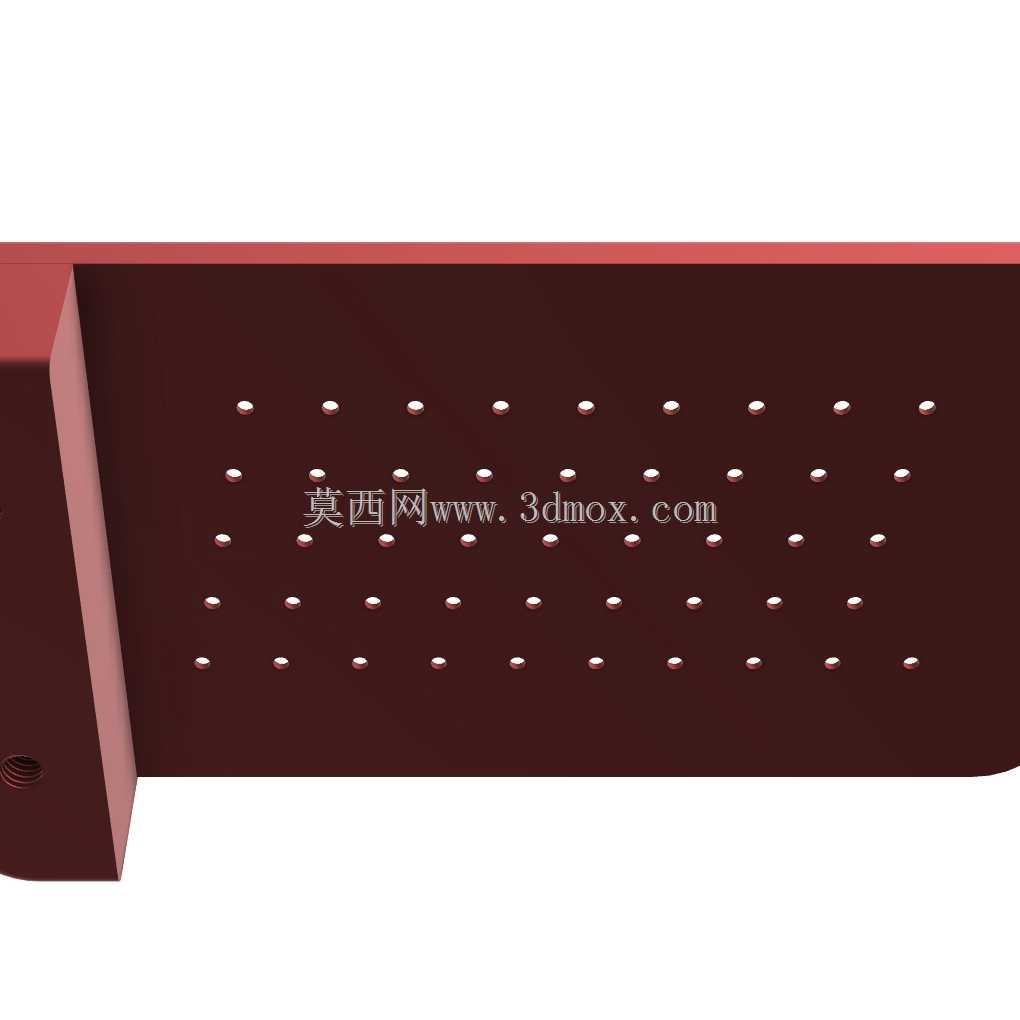

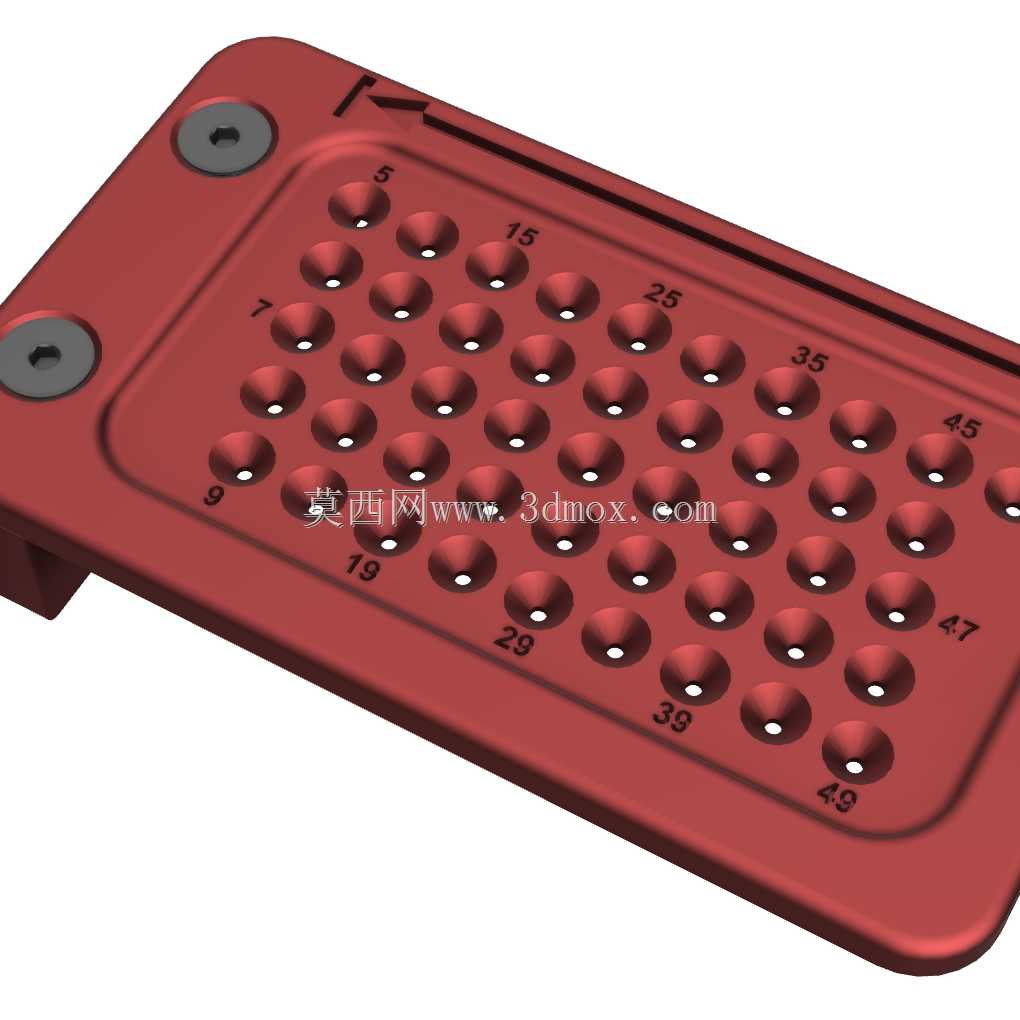

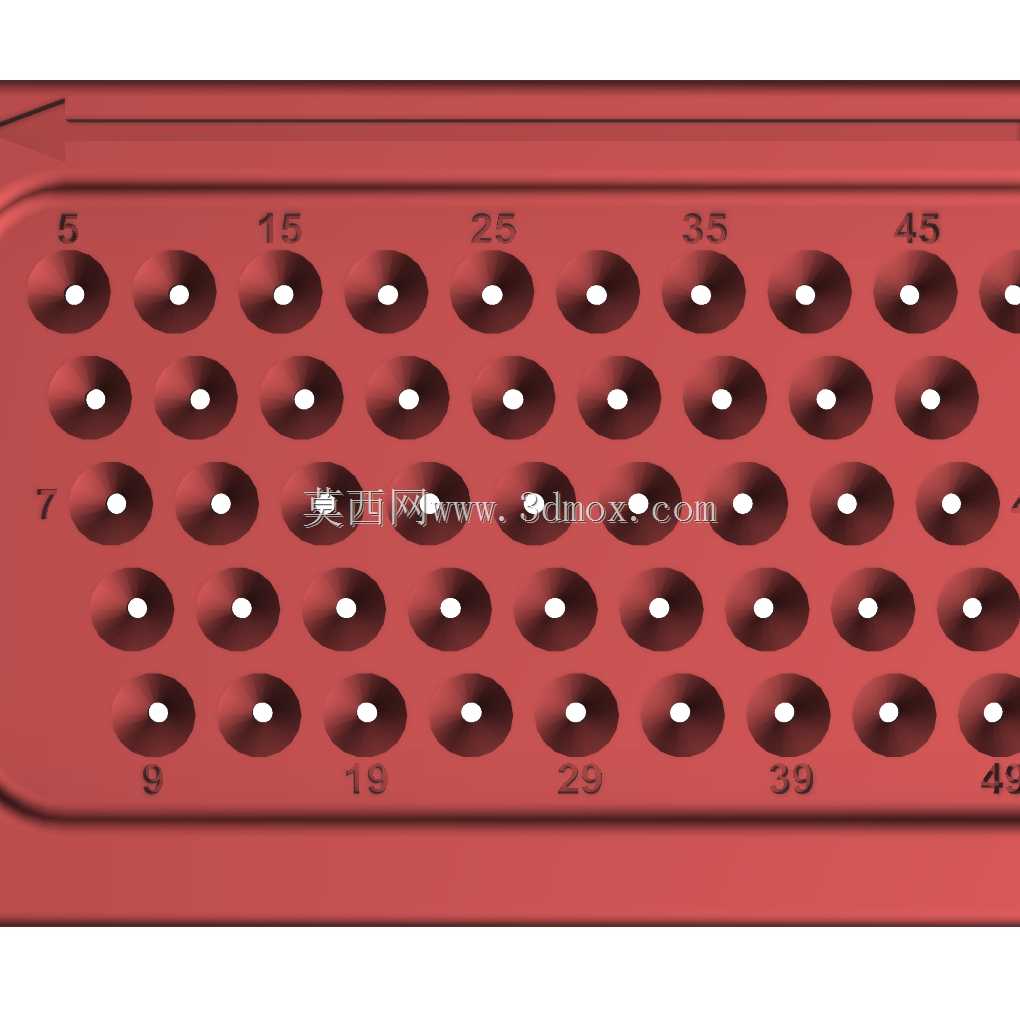

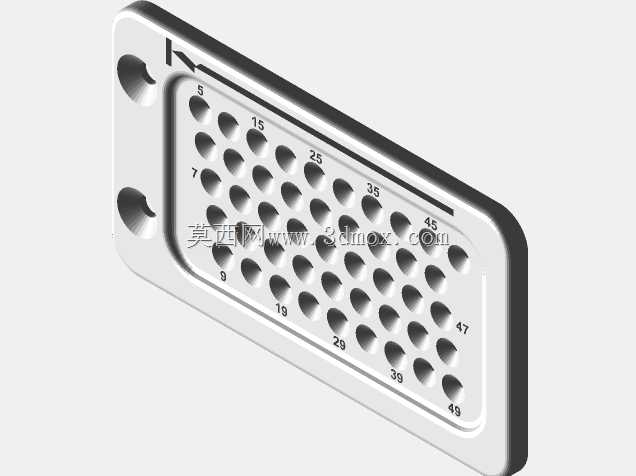

　　在单件小批量机加工、五金件修配、钣金下料的现场作业环节，划线工序是确定加工余量、找正装夹基准的核心前置步骤，传统划线作业多依赖高度尺、划针盘配合方箱、V型铁完成基准转移，遇到小型异形件、带弧面的冲压件、薄壁注塑件时，常因工件无可靠定位面、划线过程中工件窜动导致基准偏移，轻则造成加工余量不均，重则直接导致工件报废。这款划线定位辅助工装，正是针对现场划线作业中薄壁、异形小件的定位痛点设计，整体采用L型折弯的一体式基体结构，垂直立边与水平底座的垂直度公差控制在0.02mm以内，可直接贴靠划线平台的T型槽侧边完成自身定位，无需额外打表找正，大幅缩短工装准备时间。水平底座表面密布半球形定位凹点，凹点采用等距矩阵排布，相邻凹点中心距为5mm，

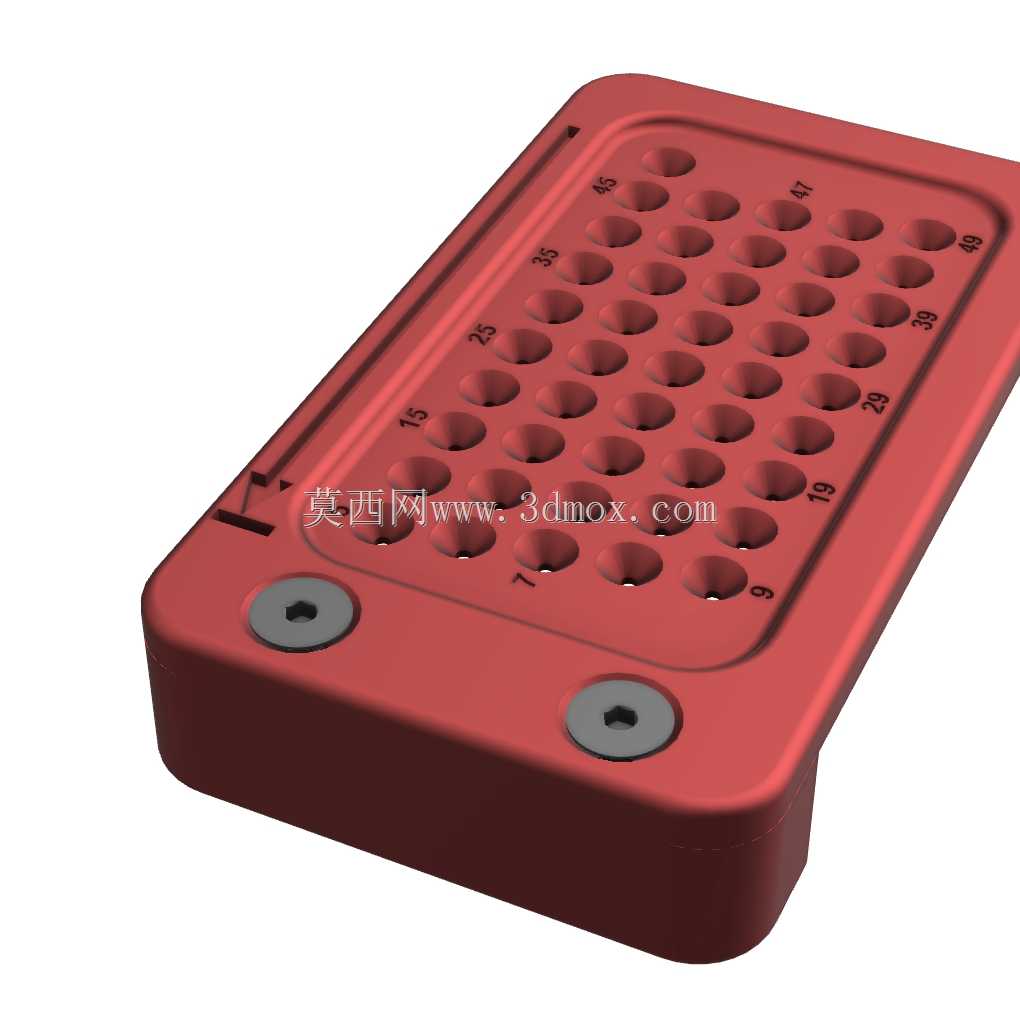

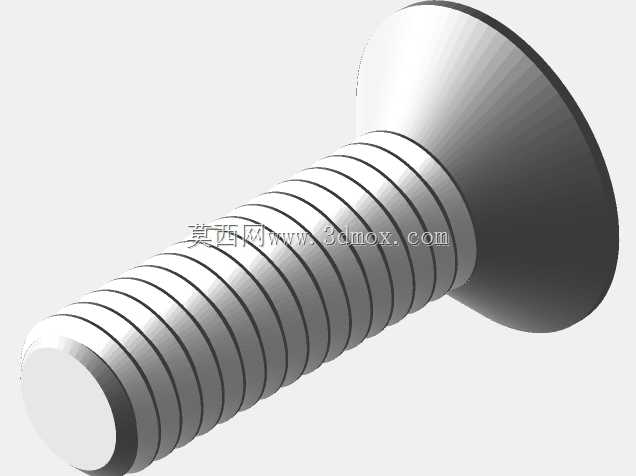

　　凹点深度1.2mm，可适配不同规格的圆柱定位销、弹性顶针的快速插装，针对不同外形的待划线工件，作业人员可根据工件的轮廓外形、工艺基准孔位置，灵活选择对应位置的凹点插入定位件，快速构建与工件外形匹配的定位支撑阵列，避免工件在划线过程中发生水平方向的滑移。底座靠近立边的位置设置了两个沉头安装孔，可配合压板螺栓将工装整体锁紧在划线平台表面，当进行大切削力的样冲眼打点作业时，工装不会因敲击力发生位移，保证划线基准的一致性。立边的内侧端面做了精磨处理，表面粗糙度达到Ra0.8，可作为垂直方向的定位基准面，待划线工件的垂直基准面可直接贴靠该立边，配合水平底座的平面基准，快速完成工件的空间六点定位，无需反复调整工件的摆放角度。

　　工装的边角位置做了R3的圆角过渡处理，避免日常搬运、使用过程中尖锐边角划伤操作人员，同时减少工装与工件、平台之间的磕碰损伤，延长工装的使用寿命。在实际使用场景中，针对厚度2mm以下的薄壁钣金件，可在底座凹点内插入微型磁性顶针，利用磁力吸附工件底面，避免工件因自重发生翘曲，保证划线平面与平台平面的平行度；针对带基准孔的小型机加工件，可插入对应直径的圆柱定位销，直接穿入工件基准孔完成定位，省去多次找正的步骤；针对无规则外形的塑料样件、3D打印试制件，可通过多组弹性顶针的自适应伸缩，贴合工件的不规则底面，构建稳定的支撑平面，让划线作业不再受工件外形的限制。工装的整体厚度控制在15mm，水平底座的有效工作区域覆盖120mm×80mm的范围，

　　可满足绝大多数小型工件的划线定位需求，垂直立边高度为25mm，既能够为工件提供足够的垂直定位支撑面，又不会遮挡划线高度尺的移动路径，避免工装本身对划线作业造成干涉。设计过程中特意将定位凹点的半球形结构做了边缘倒角处理，避免定位销、顶针反复插拔过程中对凹点边缘造成磕碰磨损，长期使用后仍能保证定位销的插装精度，不会出现定位间隙过大导致的工件偏移问题。相较于传统的多件组合式划线夹具，这款一体式工装无需现场组装多个定位元件，收纳时可直接叠放，不占用工具柜的存储空间，日常维护仅需定期清理凹点内的铁屑、杂物即可，无需特殊的保养工序，非常适合生产现场的钳工工位、机加工首件检验工位、钣金下料工位配置使用，能够有效降低划线工序的操作难度，减少因定位不准导致的返工问题，提升小型工件划线作业的效率与精度。
