平面及曲面钻孔定位辅助工装

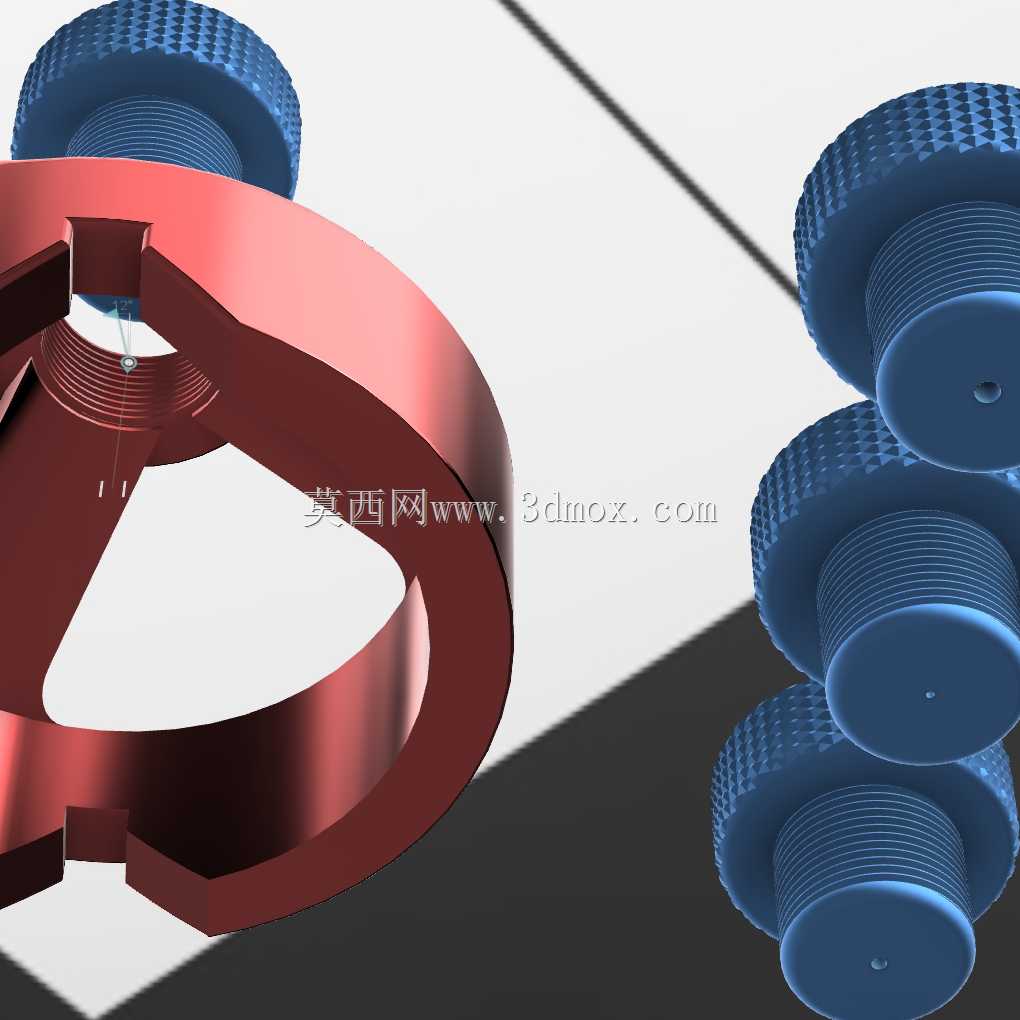

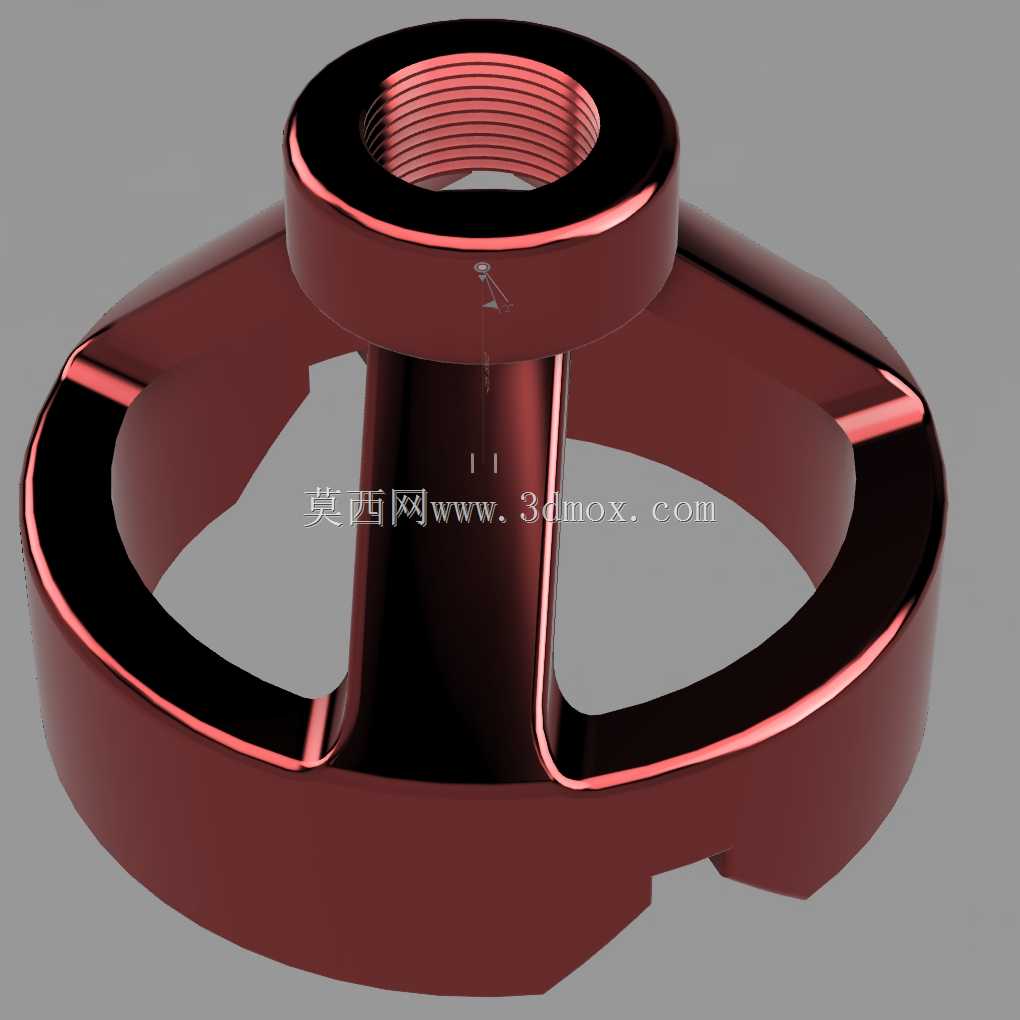

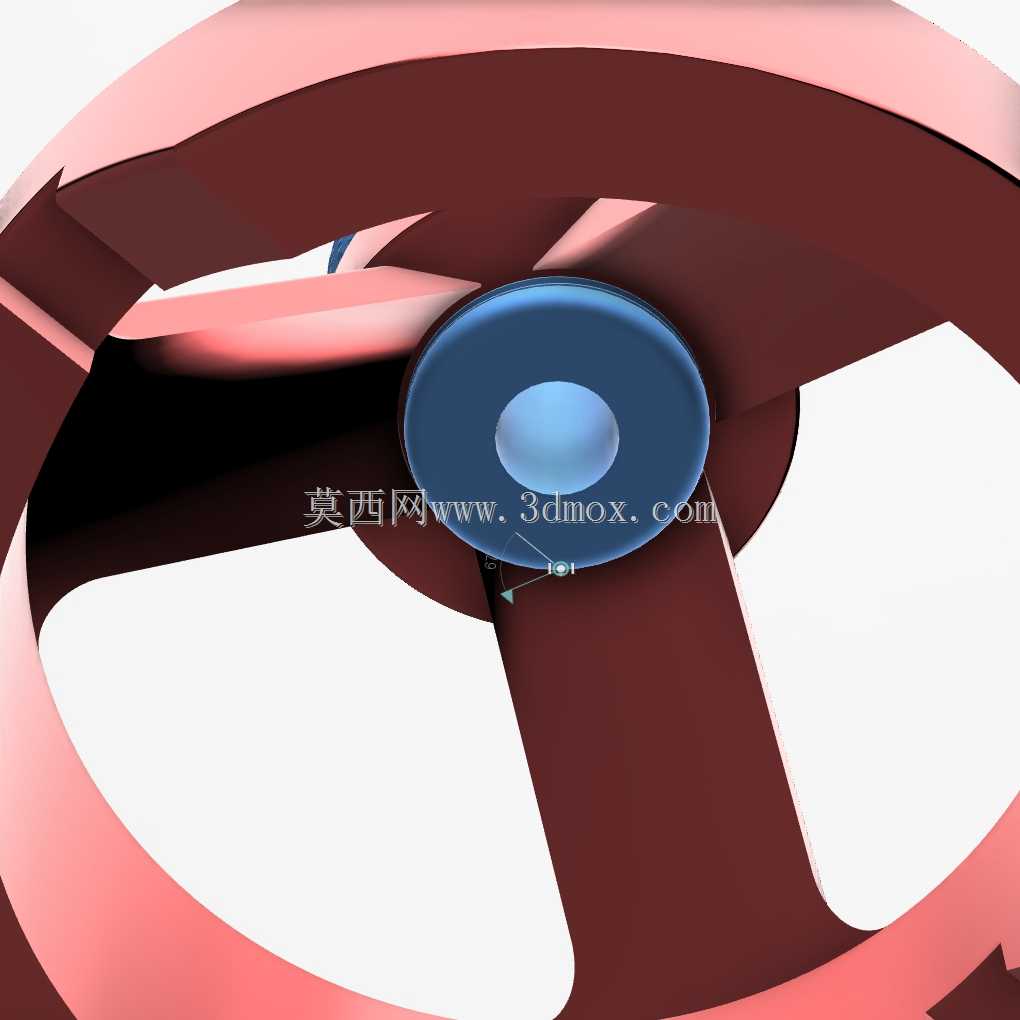

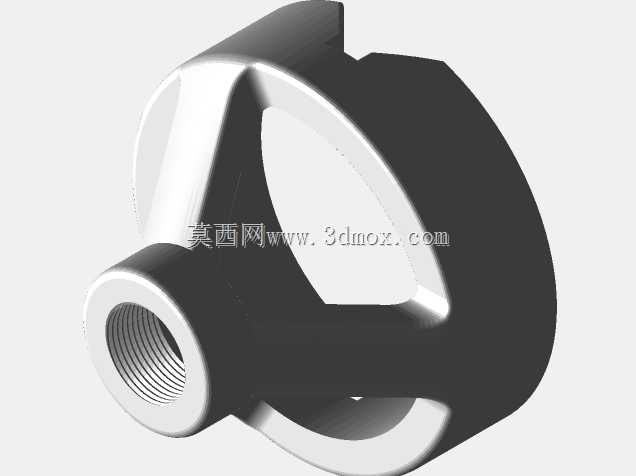

　　在日常机加工、钣金加工甚至现场维修的钻孔作业里，经常会遇到两类让人头疼的工况：一是在圆弧面、圆柱面这类曲面上钻孔，普通样冲定位容易打滑，钻头刚接触工件就跑偏，轻则孔位超差，重则钻头崩断；二是在没有数控钻床、钻模的零散加工场景里，需要快速打出1-10mm区间不同直径的孔，反复换钻套、找正的时间占了作业时长的近三分之一，这套辅助定位工装就是针对这类痛点设计的。整套工装的核心结构分为底座和定位导套两部分，底座采用三爪式支撑结构，三个支撑脚呈120度均匀分布，不管是放在完全平整的钢板平面上，还是贴在管道、圆轴这类外曲面上，三个支撑点都能稳定贴合工件表面，不会出现晃动摇摆的情况，支撑脚的边缘做了倒钝处理，不会刮伤已加工的工件表面，

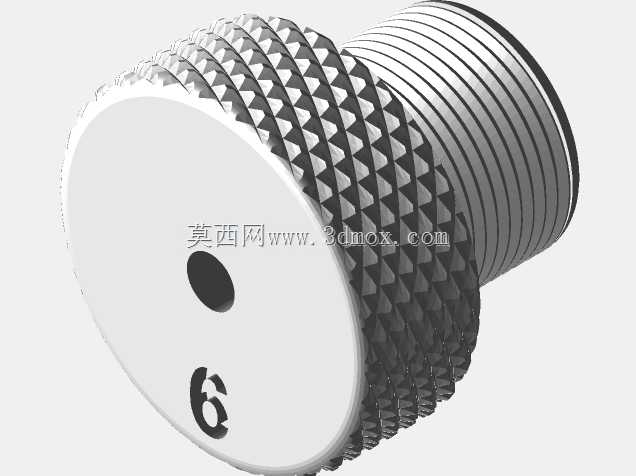

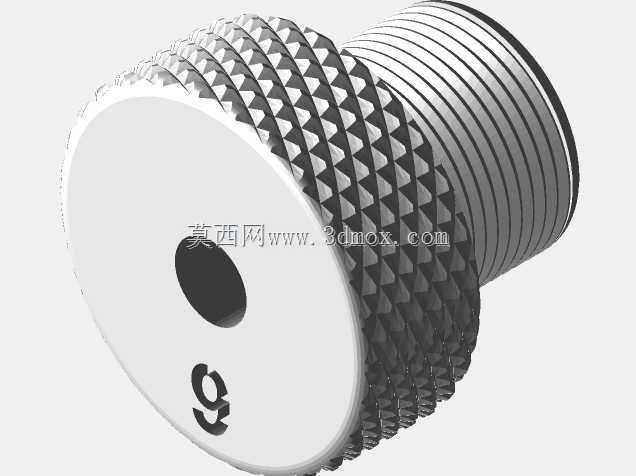

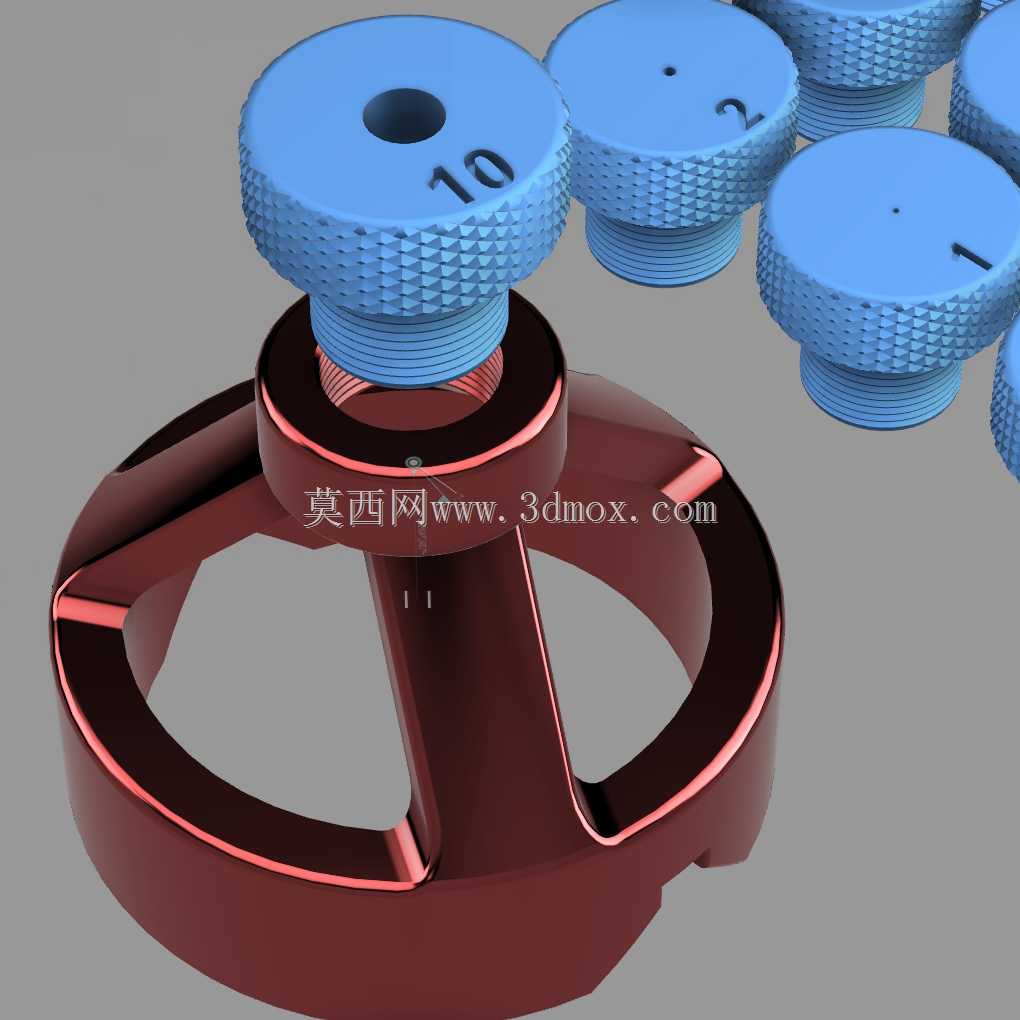

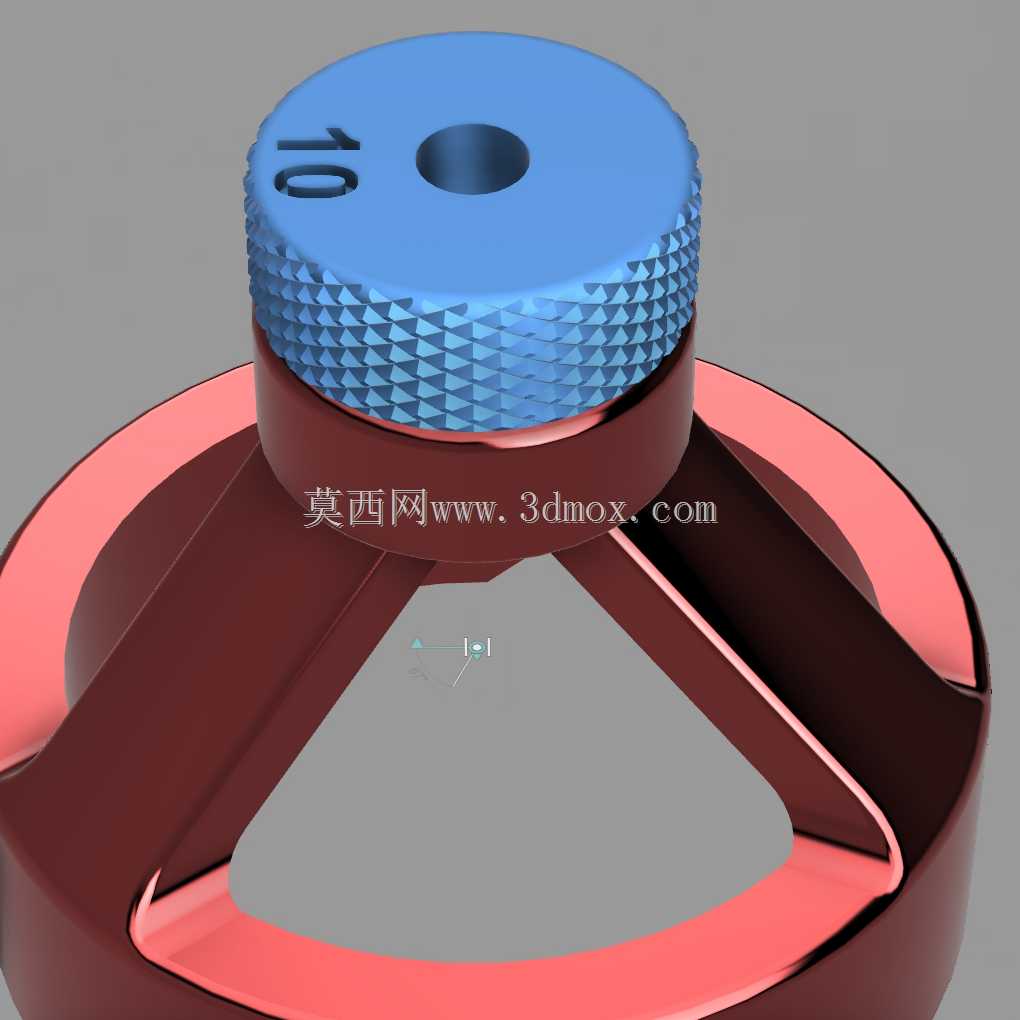

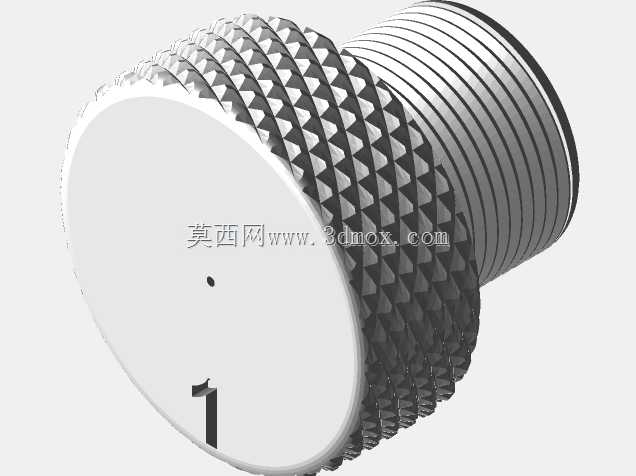

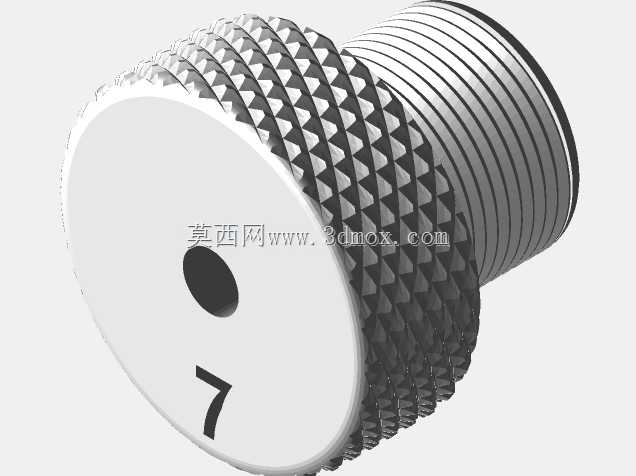

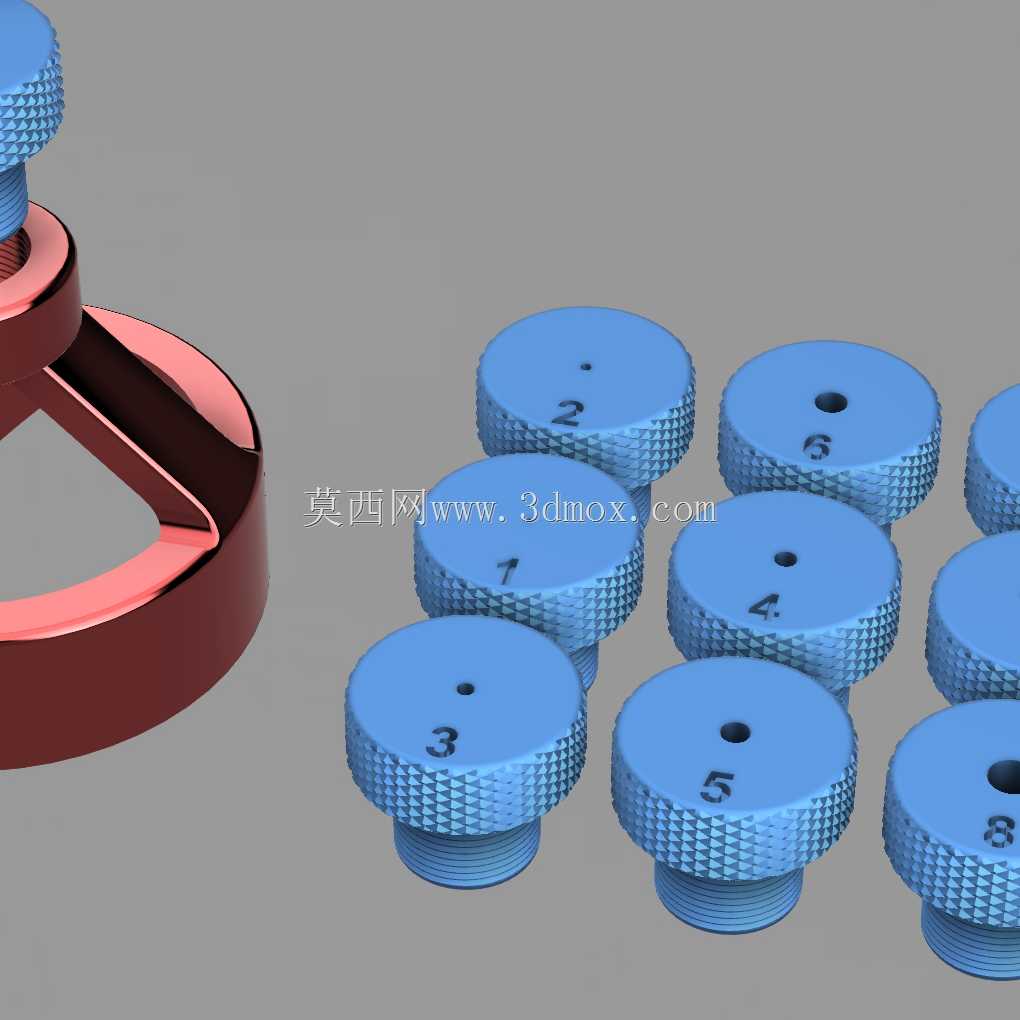

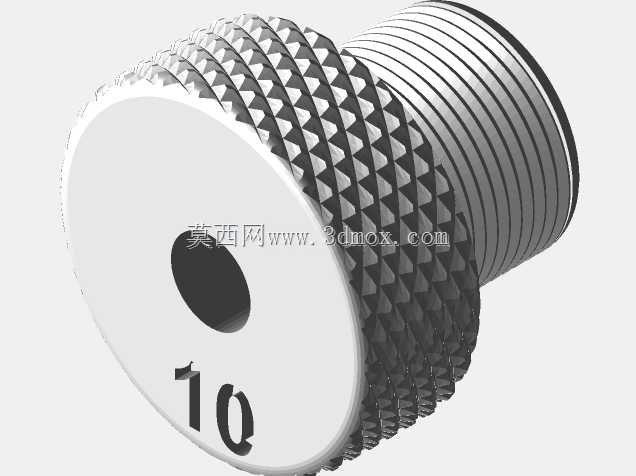

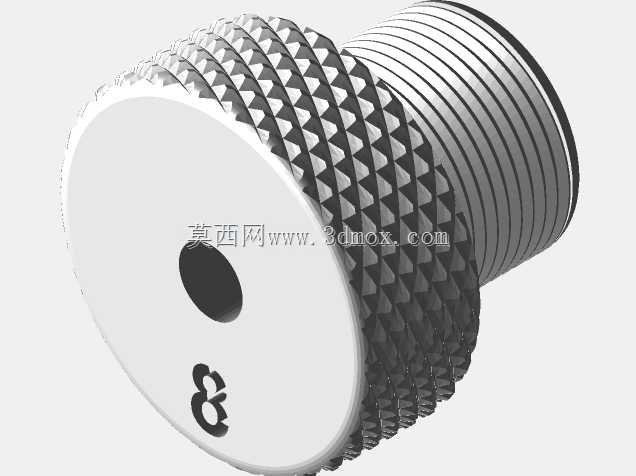

　　也避免操作时划伤手部。和底座配合的是一组带刻度标识的螺纹调节导套，导套外圆做了滚花处理，徒手就能拧动调节，不需要额外借助扳手，导套的内孔直径从1mm到10mm逐档递增，每个导套上都压印了对应的孔径数值，哪怕手上沾了切削液也能快速识别选对规格，导套和底座之间采用细牙螺纹连接，调节时的进给精度很高，转动导套就能让导套下端面贴近工件表面，钻孔时钻头穿过导套内孔，完全被导套限制径向晃动，从根源上避免曲面钻孔打滑跑偏的问题。设计时特意考虑了工装的使用寿命问题，导套的内孔是直接和高速旋转的钻头接触的部位，如果用普通塑料材质制作，长时间使用后内孔会被钻头磨出喇叭口，导致定位精度下降，所以设计时预留了金属衬套的安装位置，使用者可以根据自身使用频率，

　　在导套内压入淬火处理的钢质衬套，甚至直接用金属材料整体加工整套工装，就能大幅延长使用寿命，应对高频次的加工作业需求。从安装边界来看，整套工装的最大外轮廓直径不超过120mm，哪怕是在狭窄的设备检修空间里，也能单手按住底座完成定位操作，不需要太大的操作空间，导套的调节行程预留了15mm，不管是在平面上钻孔，还是在有轻微起伏的焊接件表面作业，都能通过调节导套的伸出长度，让导套下端贴紧工件定位面，保证钻孔初始阶段的稳定性。实际使用时，只需要先在工件上划出孔位的十字线，将底座中心对准孔位标记，按住底座保持稳定，选好对应孔径的导套拧入底座，将导套下端调节到贴近工件表面的位置，就可以把钻头伸入导套内孔开始钻孔，整个找正定位过程不超过十秒，

　　比传统样冲打眼、手扶钻套的作业方式效率提升数倍，而且孔位的位置精度能控制在0.1mm以内，完全能满足普通机加工、设备维修、钣金制作的钻孔精度要求。这套工装不光适用于台式钻床的作业场景，配合手持电钻、充电钻使用时的定位效果更突出，因为手持钻孔的晃动量更大，有导套的径向限制，哪怕是操作经验不足的新手，也能在曲面上打出位置准确、垂直度合格的孔，不会出现孔位歪斜、钻头崩飞的安全隐患。在结构细节上，底座的三个支撑脚做了等强度的减重设计，在保证支撑刚性的前提下尽可能降低整体重量，方便随身携带到现场作业，导套的滚花纹路采用了网纹滚花，相比直纹滚花的摩擦力更大，手上沾油的时候也不会出现拧动打滑的情况，导套和底座的螺纹配合做了间隙优化，既不会因为间隙过大导致导套歪斜，也不会因为螺纹过紧导致调节卡滞，哪怕沾了少量铁屑、切削液，也能顺畅拧动。针对需要加工更大直径孔的需求，这套结构也具备拓展性，只需要加工更大内孔规格的导套，配合原有底座就能使用，不需要重新制作整套工装，能覆盖绝大多数常规钻孔作业的孔径需求。
