可调节异形轮廓仿形取形测量工装

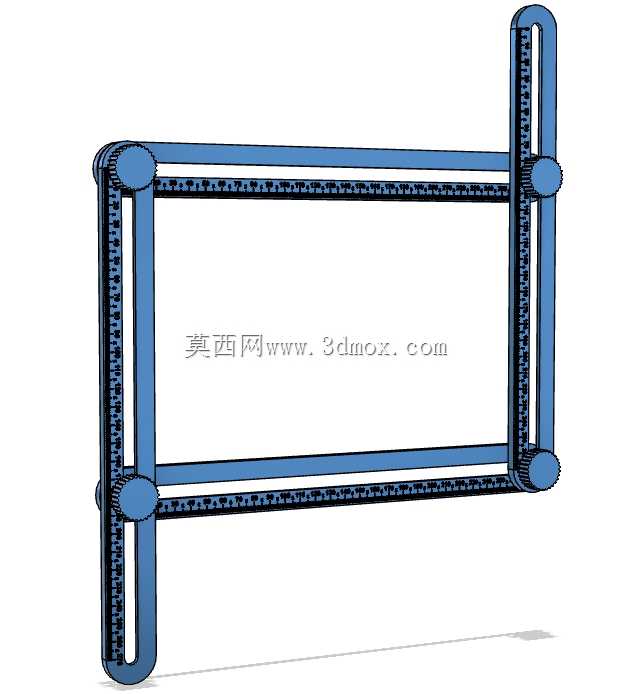

　　在现场修配、异形工件放样、装饰装修边角裁切、非标零件测绘这类作业场景里，经常会遇到不规则曲面、弯折边角、多段折线组合的复杂轮廓需要复刻，传统的钢直尺、角尺只能测量规则的直线与直角，遇到弧度、错位台阶、非90度夹角的轮廓时，往往需要反复打样、试切，不仅耗费工时，还容易因为多次测量累积误差导致最终配合间隙过大，修配余量留多了还要反复打磨，留少了就会出现装配干涉。这款可折叠铰接式仿形取形工装，就是针对这类复杂轮廓的复刻与测量需求设计的，区别于常见的针式取形器只能做小范围轮廓拓印，它采用多段带刻度的尺条通过铰接轴串联的结构，每一段尺条都可以绕铰接点自由转动，调整到与被测轮廓完全贴合的角度后，通过侧边的滚花锁紧旋钮拧紧，就能把整个轮廓的角度、边长参数完全锁定，不会因为移动工装出现角度偏移、尺段错位的问题。

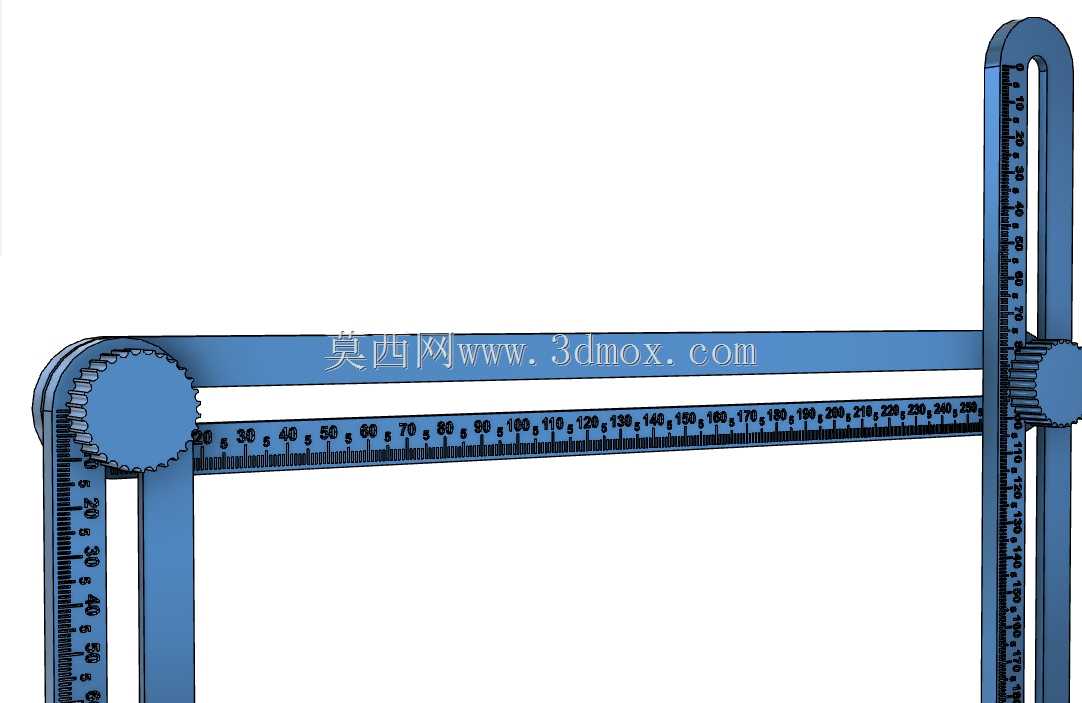

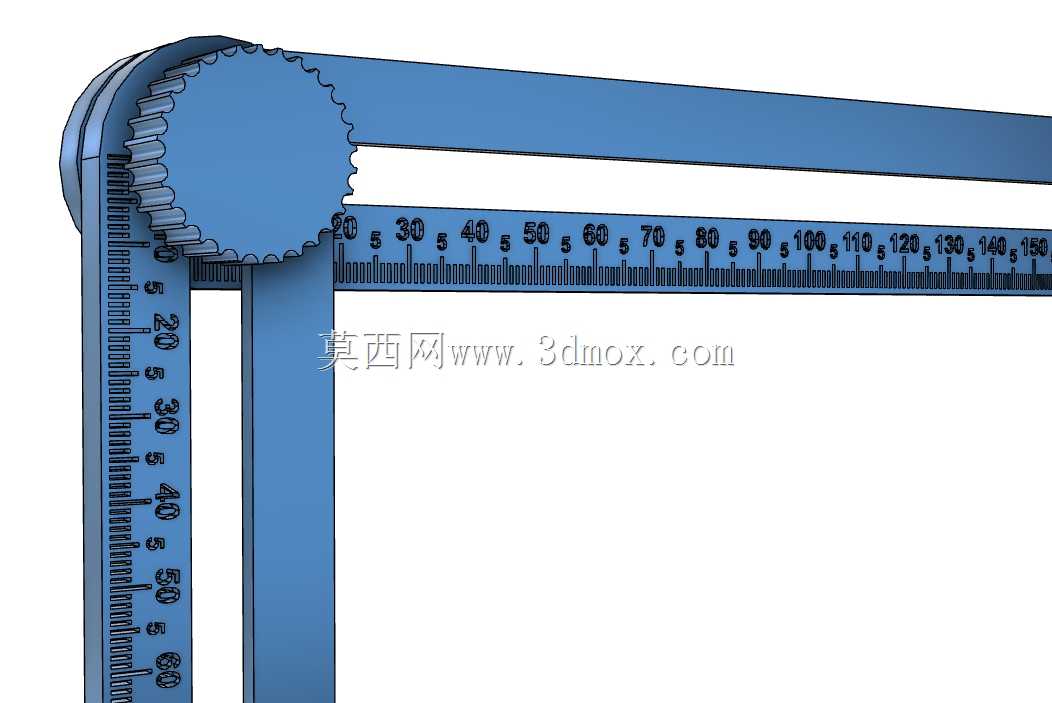

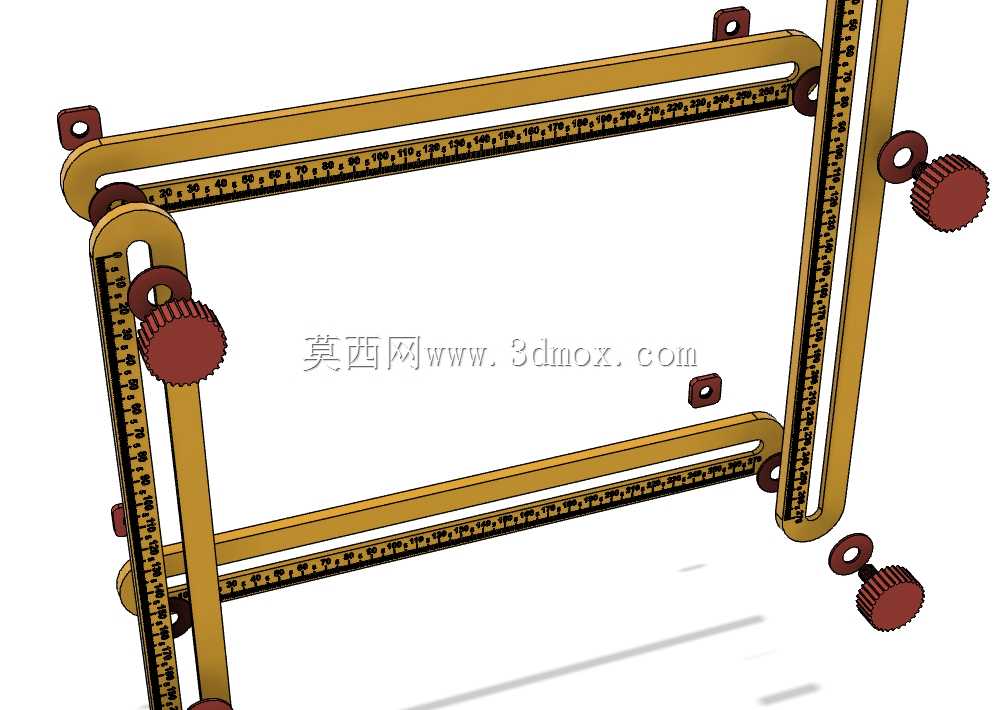

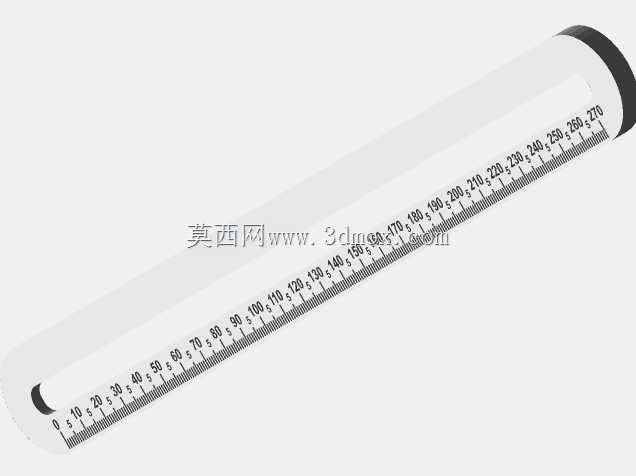

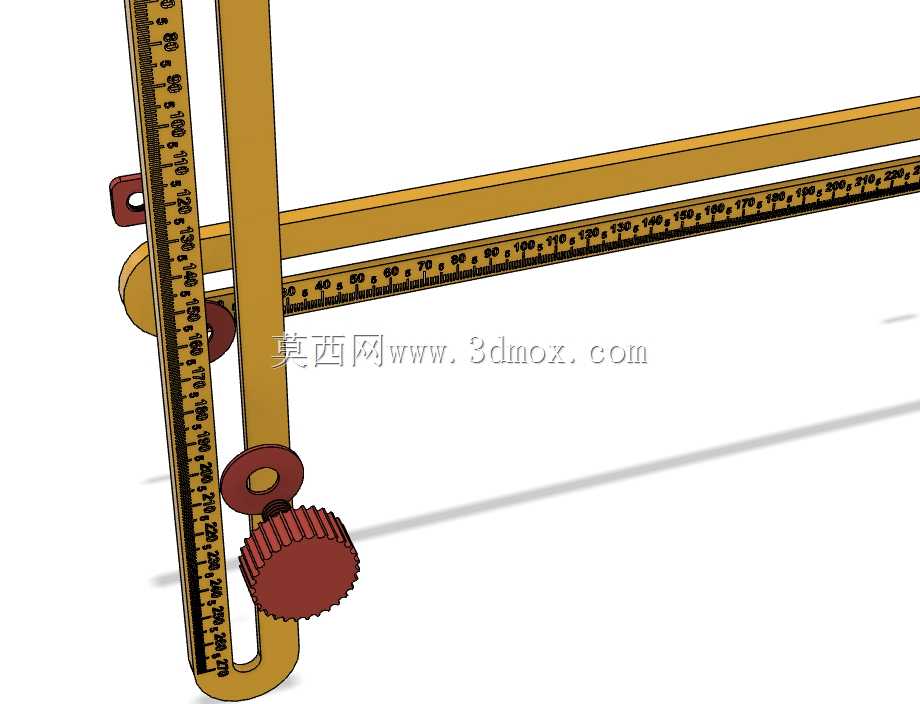

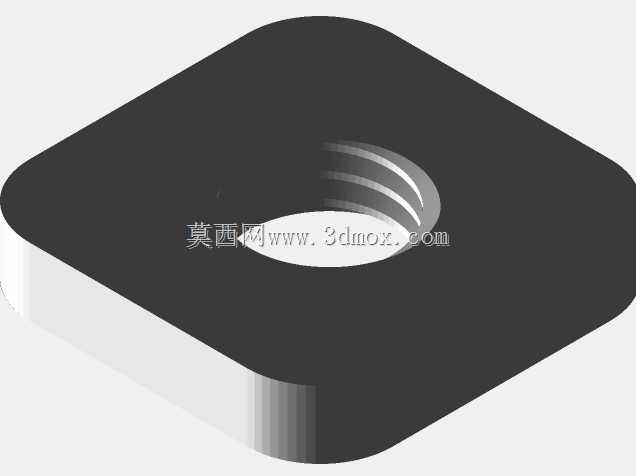

　　从结构设计逻辑来看，每一段尺条的侧边都蚀刻有连续的公制刻度，铰接点的转动阻尼在未锁紧状态下刚好能支撑尺条保持调整后的角度，不会因为自重出现垂落偏移，滚花旋钮采用大直径的防滑设计，即使戴着手套在车间现场、装修工地操作，也能单手完成锁紧与松开动作，不需要额外借助扳手等工具。尺条的端部都设计有带安装孔的固定耳，当需要复刻大尺寸轮廓时，可以通过固定耳加装延长尺段，拓展测量范围，遇到狭小空间的边角测量时，也可以拆卸多余尺段，只保留需要的节数来适配操作空间。工装整体的框架采用矩形铰接布局，四个角的铰接点都可以独立转动，既可以调整成标准矩形来测量常规的直角边角，也可以调整成平行四边形、梯形甚至带多段折角的异形轮廓，适配瓷砖裁切、木地板收边、管道包覆、钣金折弯放样、木作异形开孔等多种作业场景。

　　从安装边界与尺寸适配来看，单节尺条的宽度控制在15mm以内，厚度仅5mm，能够深入到宽度20mm以上的缝隙内完成轮廓贴合适配，铰接点的转动角度范围覆盖0到180度，既可以完成内凹直角的测量，也可以完成外凸钝角、锐角的轮廓复刻，锁紧后的尺条整体刚性足够，不会因为轻微的触碰出现角度形变，锁定后的轮廓可以直接靠在待裁切的板材、工件上，沿着尺条边缘直接划线，不需要再将测量数据转移到直尺上二次绘制，减少了数据转换过程中产生的人为误差。尺条的测量基准边做了倒角处理，贴合被测面时不会因为边缘毛刺、漆面凸起出现贴合间隙，保证测量的轮廓与实际工件轮廓完全一致。

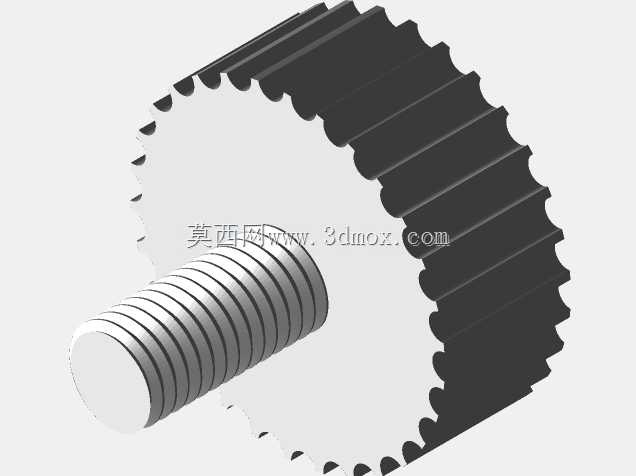

　　在实际使用过程中，这类工装解决了传统取形工具量程小、无法锁定轮廓、不能直接用于划线的痛点，比如在石材台面开洗菜盆孔、墙面贴砖遇到管道遮挡、钣金件做异形包边、设备维修时复刻密封垫轮廓这类作业中，不需要再用铅皮、硬纸板反复拓印，只需要将工装的各段尺条调整到与被测轮廓完全贴合，锁紧旋钮后就可以直接将轮廓转移到待加工材料上，整个测量划线过程可以在一分钟内完成，相比传统方法效率提升数倍，同时也避免了纸板拓印容易出现的变形、错位问题。工装的所有铰接轴都做了防锈处理，在潮湿的装修现场、有切削液的机加工车间使用也不会出现锈蚀卡滞的问题，滚花旋钮的螺纹采用细牙设计，锁紧时的夹紧力足够，即使尺段承受划线时的靠压力，也不会出现角度滑动，保证划线精度。
