多规格拼插式塑料积木块结构设计

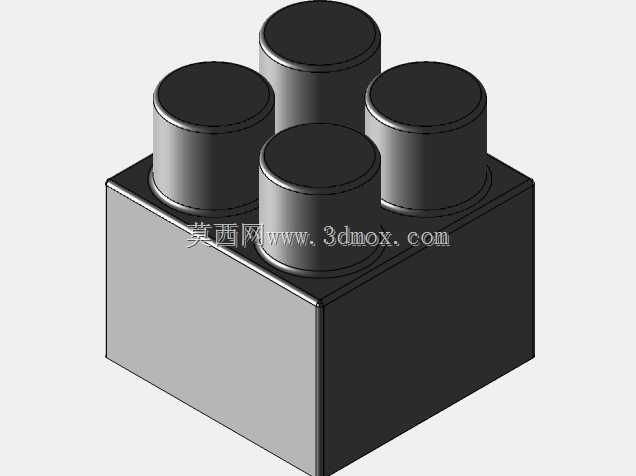

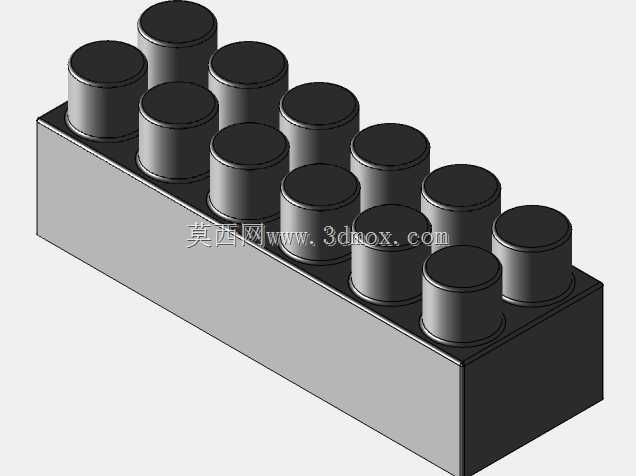

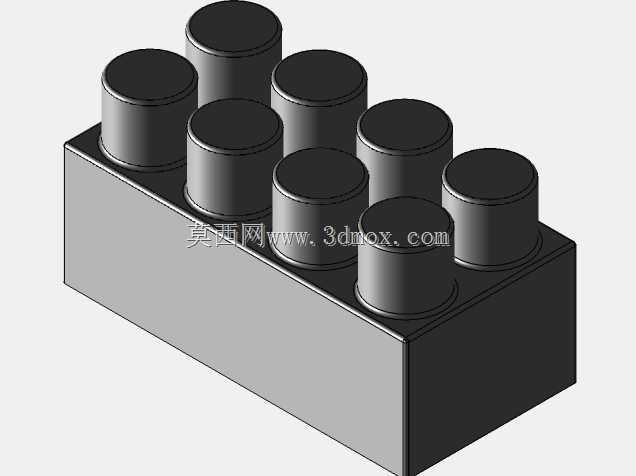

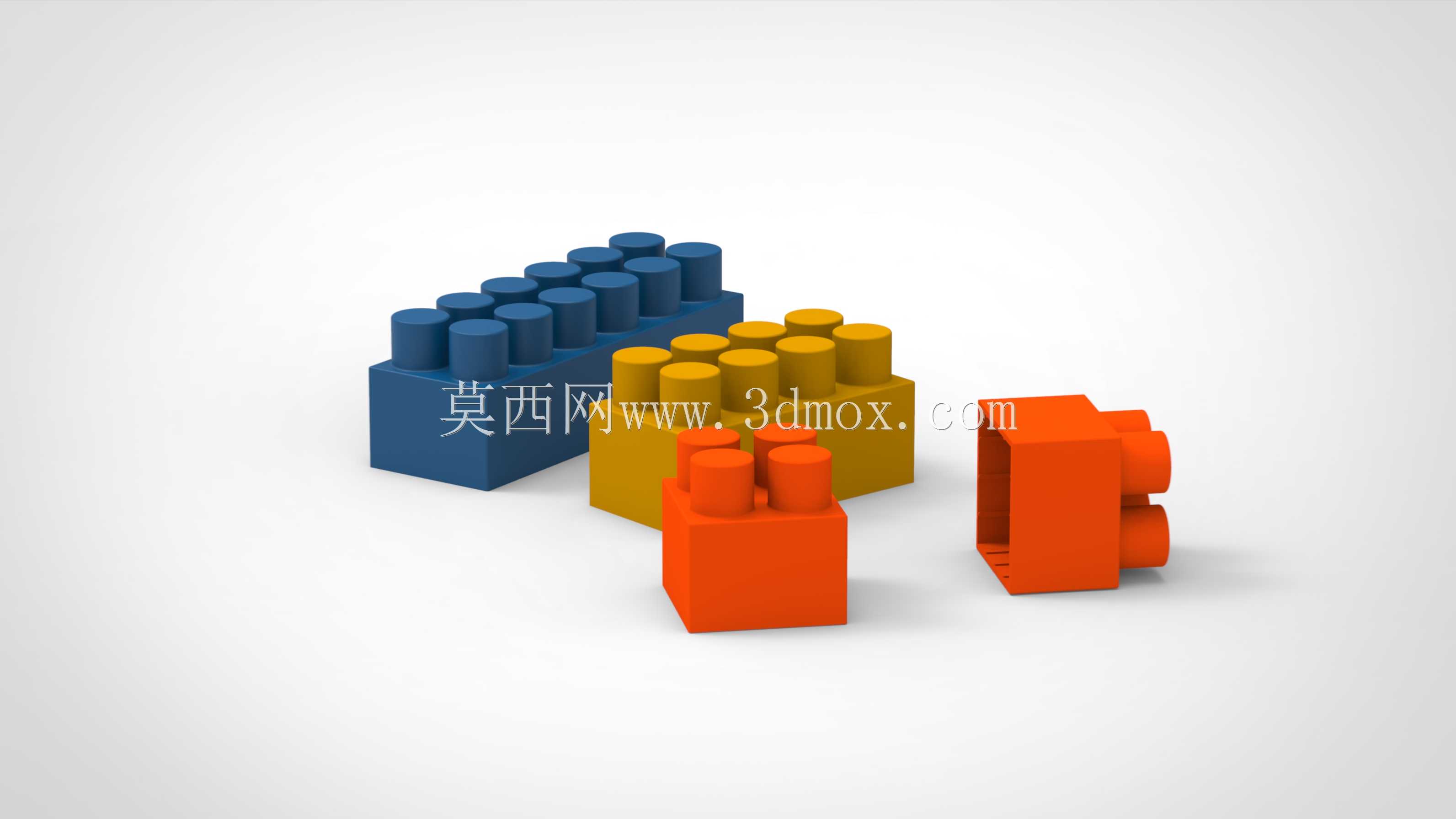

　　本次呈现的拼插式塑料块结构，核心应用场景覆盖儿童益智玩具生产、幼教教具开发、创客拼装结构搭建多个领域，作为基础拼接单元，其实际用途是通过标准化的凸柱与凹槽配合，实现多单元之间的快速组合与拆分，使用者可根据创意搭建出不同形态的组合结构，既满足低龄儿童的动手操作需求，也可作为结构验证阶段的简易模块化拼接单元使用。从功能特性来看，该系列塑料块分为三种不同的凸柱排布规格，长条形块体设置两排共12个圆柱形凸柱，中型方形块体设置两排共8个凸柱，小型方形块体设置4个凸柱，同时每个块体的底面设置对应尺寸的内凹卡槽，凸柱的外径与卡槽的内径采用过盈配合的公差设计，拼接后可提供足够的静摩擦力，避免组合后的结构在常规晃动、轻载受力情况下出现松脱，

　　同时拆分时无需借助额外工具，徒手即可完成拆卸，适配儿童的手部施力范围。设计思路上，所有凸柱的中心距采用统一的标准化间距，不同规格的块体之间可实现任意位置的交叉拼接，不存在规格壁垒，凸柱的顶端做了R0.3的圆角导正处理，拼接时即使存在小幅的位置偏差，圆角结构也可引导凸柱顺利滑入卡槽，降低对位难度，块体的所有外棱边均做了R0.5的圆角处理，避免尖锐边角造成划伤，符合玩具类产品的安全设计要求。外形尺寸与安装边界方面，单个凸柱的高度统一为块体总厚度的1/3，保证插入卡槽后有足够的配合深度，长条形块体的长度方向排布6个凸柱位，宽度方向排布2个凸柱位，中型块体的长宽方向各排布2个凸柱位，

　　小型块体的长宽方向各排布2个凸柱位但整体外轮廓尺寸为中型块体的1/2，所有块体的壁厚保持均匀的1.5mm设计，适配注塑成型的工艺要求，避免注塑过程中出现缩痕、填充不均的问题。在实际生产适配中，该结构的拔模斜度设置为1.5度，凸柱的外表面与卡槽的内表面均沿脱模方向做斜度处理，开模时可顺利脱模，无需复杂的侧抽芯结构，可有效降低模具的加工成本与生产维护成本。拼接受力层面，单个凸柱与卡槽的配合可承受约5N的轴向拉脱力，常规搭建的多层组合结构在自重作用下不会出现分层脱落，若用于非玩具类的轻质结构搭建，可根据受力需求增加拼接点位的数量，提升整体结构的连接强度。块体的表面采用哑光蚀纹处理，既可以提升握持时的摩擦力，

　　也可避免光滑表面产生的反光对儿童视力造成刺激，不同颜色的块体采用同批次的基础树脂原料生产，保证尺寸精度的一致性，不同颜色的同规格块体可实现完全互换，不存在拼接松紧度的差异。从结构拓展性来看，该基础单元的凸柱排布逻辑可延伸出更多不同尺寸、不同凸柱数量的衍生块型，所有衍生块型均遵循统一的中心距标准，可与现有块体实现完全兼容，为后续的产品系列化拓展预留了充足的设计空间。在幼教场景的应用中，该类标准化拼接块可用于引导儿童认知空间结构、数量组合关系，统一的尺寸公差可保证拼接过程顺畅，不会出现过松无法固定或过紧无法拼接的问题，适配低龄儿童的操作能力。在创客快速验证场景中，这类塑料块可作为快速搭建结构框架的基础单元，无需螺丝、粘接等固定方式，可快速调整结构形态，验证结构布局的合理性，相比3D打印定制件，成本更低、调整效率更高。
