参数化可调模数齿数HTD皮带轮结构

　　在轻工自动化输送、小型动力传输、桌面级运动设备以及非标定制传动机构的设计场景中，HTD圆弧齿同步带轮是应用占比极高的核心传动部件，区别于传统梯形齿同步带轮，HTD齿形的齿高更高、齿根圆弧过渡更平缓，传动过程中与带齿的啮合接触面积更大，应力集中系数更低，能在相同带宽条件下传递更高扭矩，同时降低多边形效应带来的传动脉动，提升高速运转下的平稳性，减少带齿的磨损与疲劳失效概率。这类带轮的常规设计过程中，设计人员往往需要根据选定的皮带模数、所需传动比计算对应齿数，再逐一绘制齿形轮廓、键槽、安装法兰等结构，重复建模工作量大，且不同模数下的齿形参数容易出现标注偏差，导致后续加工出的带轮与皮带啮合不良，出现跳齿、异响、皮带过早磨损等问题。

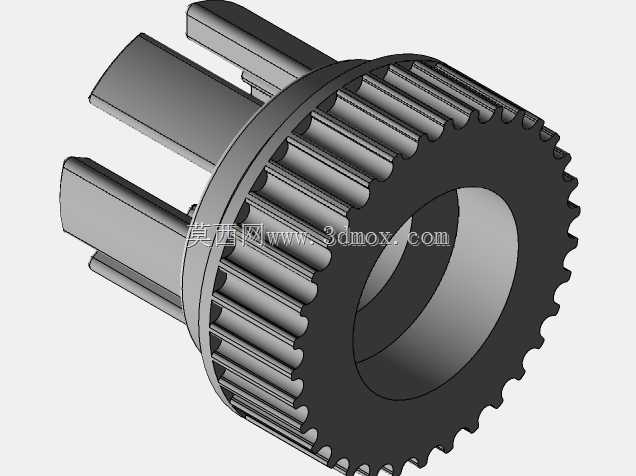

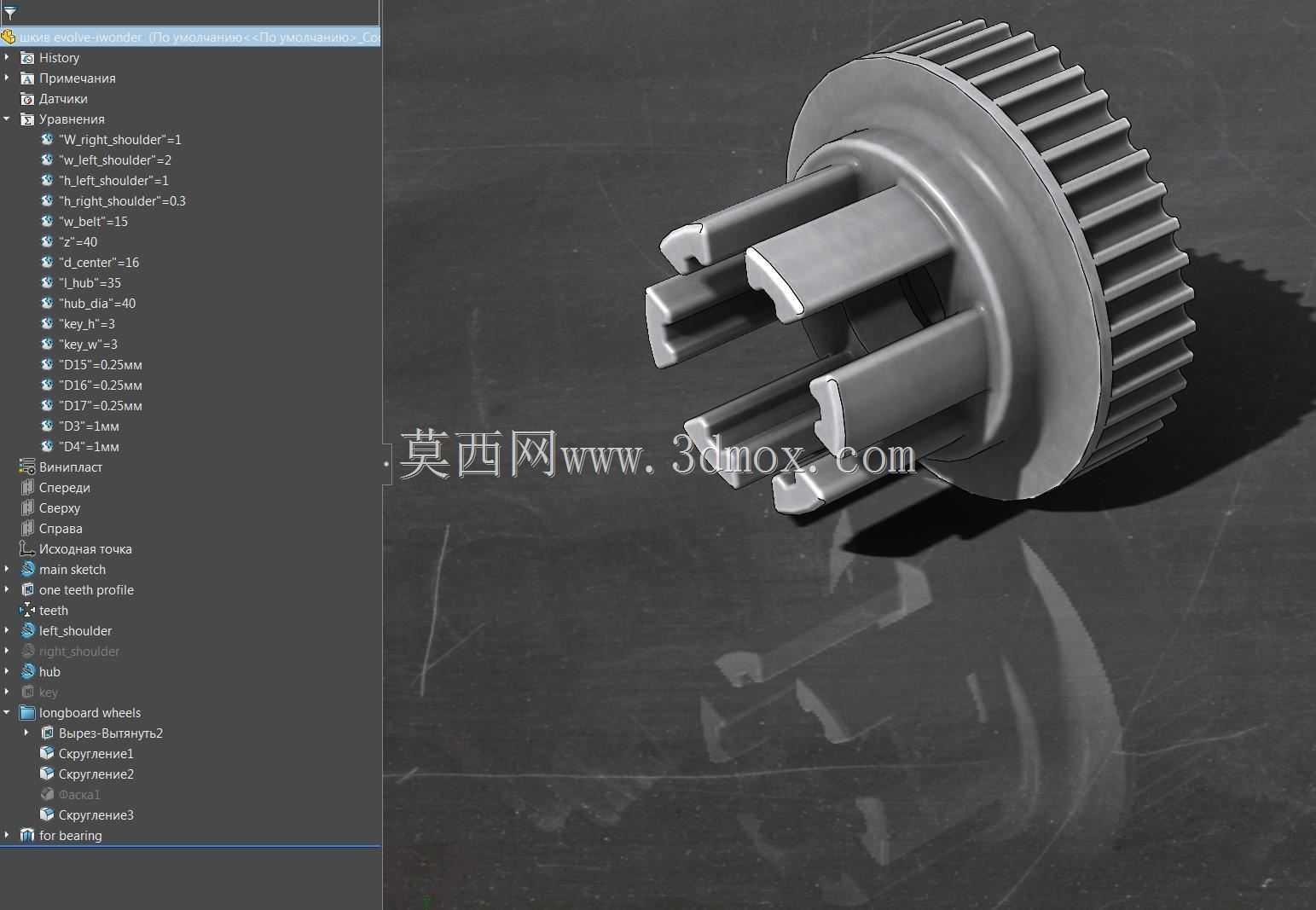

　　本次的参数化HTD皮带轮结构，核心设计思路是将带轮的核心可变参数进行模块化封装，设计人员仅需要输入目标模数、所需齿数两个核心参数，即可自动生成对应规格的带轮完整三维结构，无需反复手动绘制齿形轮廓，大幅缩短非标传动机构的设计周期，同时从建模源头避免齿形参数输入错误带来的加工报废风险。从结构功能来看，该带轮支持法兰结构的快速启用与禁用切换，可适配不同的安装场景需求：当带轮安装在悬臂轴端、皮带宽度较宽或者传动存在一定侧向力的场景下，启用两侧法兰结构，能够对同步带形成侧向限位，避免设备运转过程中皮带出现跑偏、脱轮的故障；当带轮安装在两支撑轴承之间的轴段、周边有相邻结构可起到侧向限位作用时，可选择去除法兰结构，降低带轮整体重量，减少转动惯量，

　　同时减少不必要的材料消耗，降低加工成本。针对部分电动滑板、云轮轮毂这类特殊应用场景，该结构还预留了轮毂适配的接口结构，可直接匹配对应规格的cloudwheels轮毂安装尺寸，无需额外对带轮结构进行二次修改即可完成装配，适配小型代步设备的动力传输需求。从安装边界与尺寸适配角度，参数化生成的带轮结构会根据输入的模数、齿数自动计算匹配的齿顶圆、齿根圆、节圆直径，同时内孔安装位、键槽尺寸可根据实际选用的轴径进行匹配调整，带轮的轮毂厚度、齿宽参数也可根据所用同步带的宽度进行对应设置，确保皮带安装后两侧留有合理的间隙，不会与法兰或者相邻安装结构产生摩擦干涉。在实际工程应用中，这类参数化带轮结构既可以直接导出工程图用于传统机加工生产，

　　通过数控车床、滚齿机完成齿形加工与内孔键槽铣削，也可以导出STL格式用于3D打印快速制作样件，在原型机验证阶段快速完成传动部件的试制，测试不同传动比下的设备运行效果，无需等待外协加工周期，大幅提升原型迭代效率。设计过程中已经对齿形的啮合间隙进行了合理预留，生成的带轮齿形与标准HTD同步带的啮合侧隙处于合理区间，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小出现装配卡滞、运转发热的问题，同时轮毂部分的壁厚经过强度校核，在常规额定扭矩传输场景下不会出现轮毂开裂、键槽压溃的失效问题，可满足大多数中小功率传动场景的使用需求。
