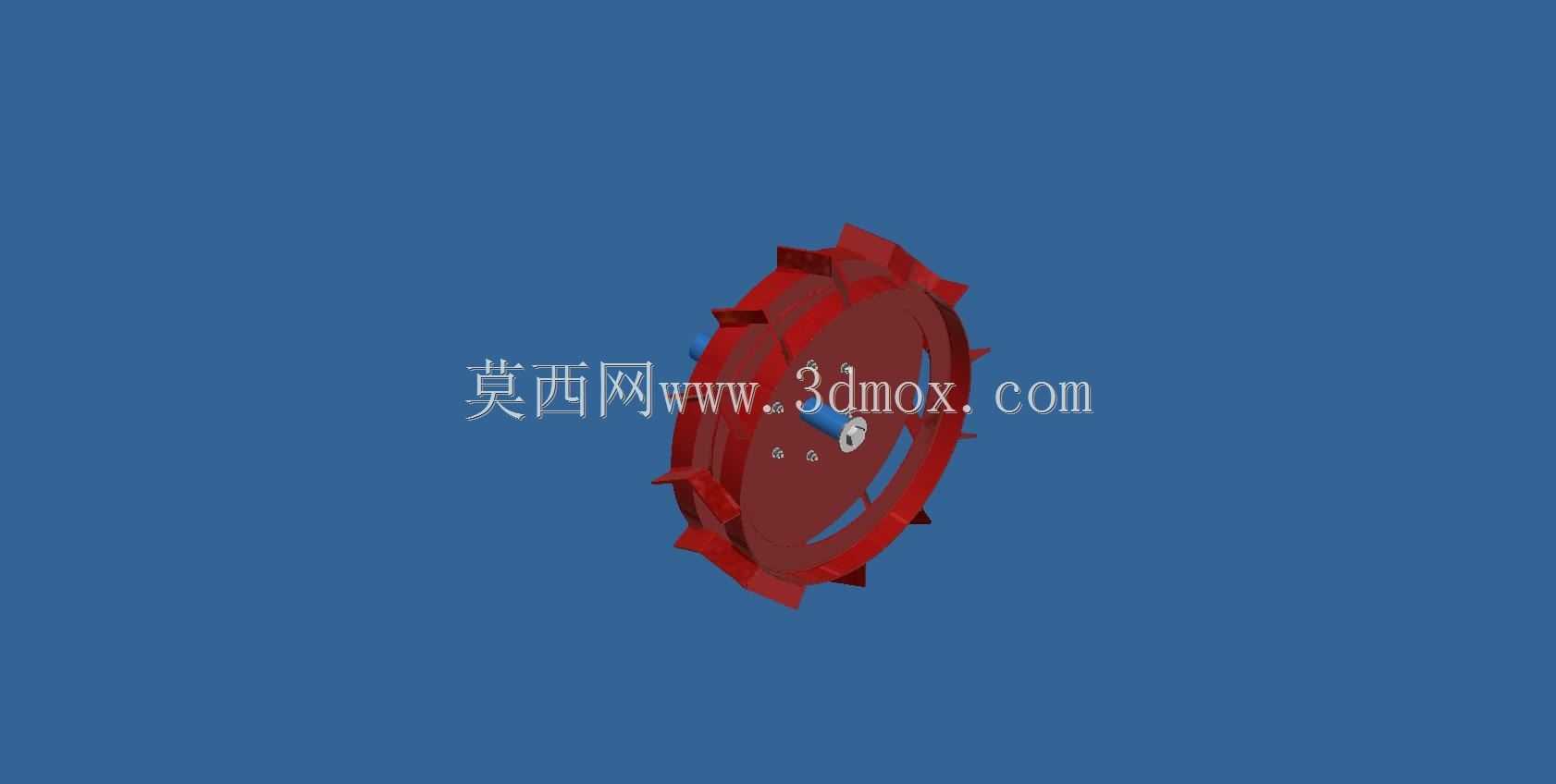

手扶拖拉机配套防滑抓地轮结构设计

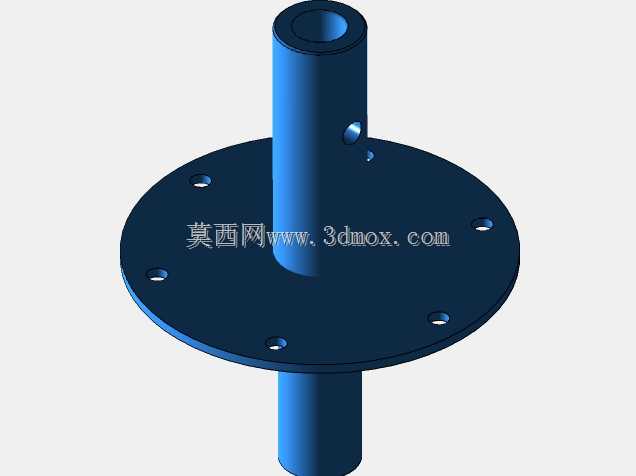

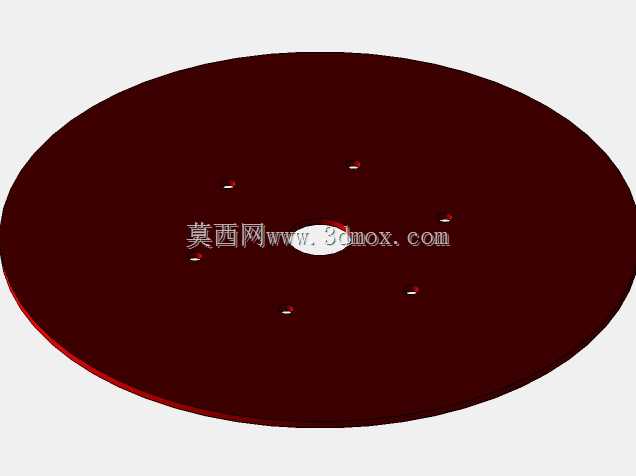

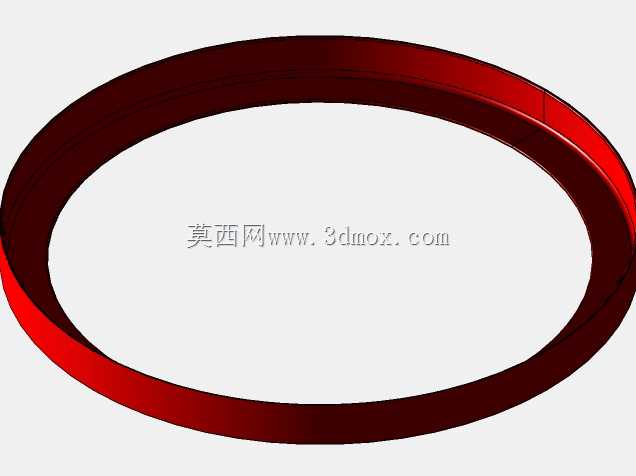

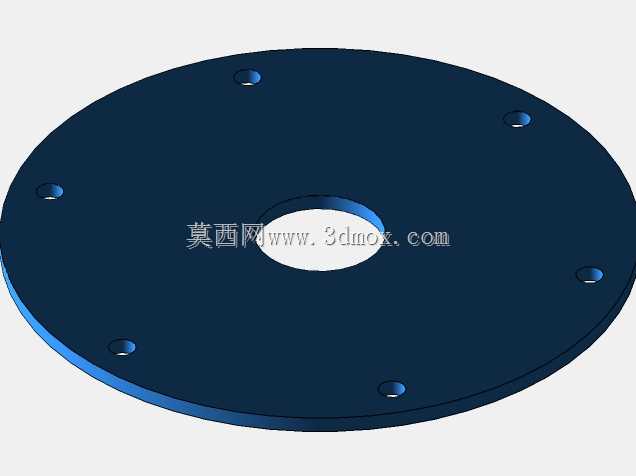

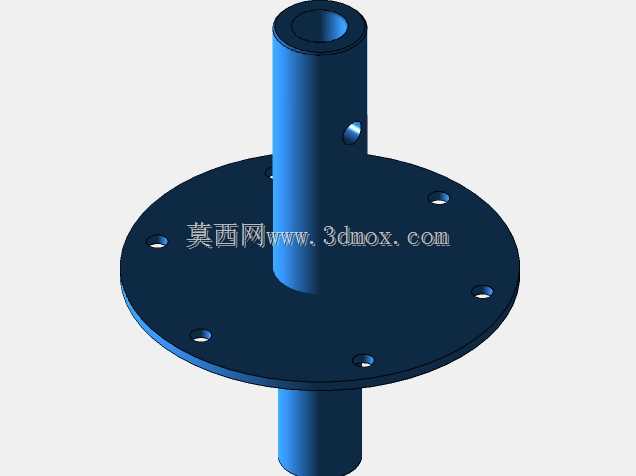

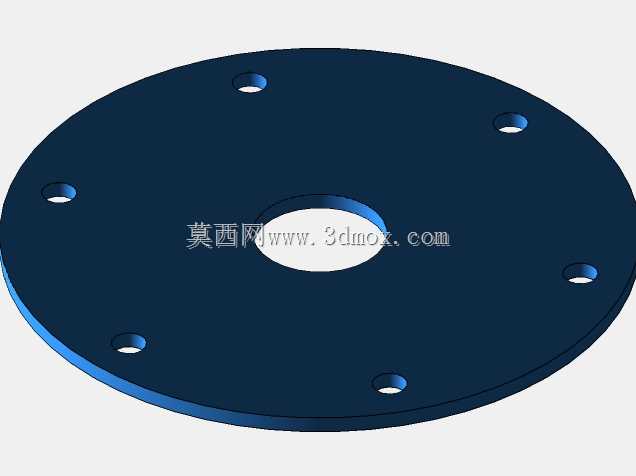

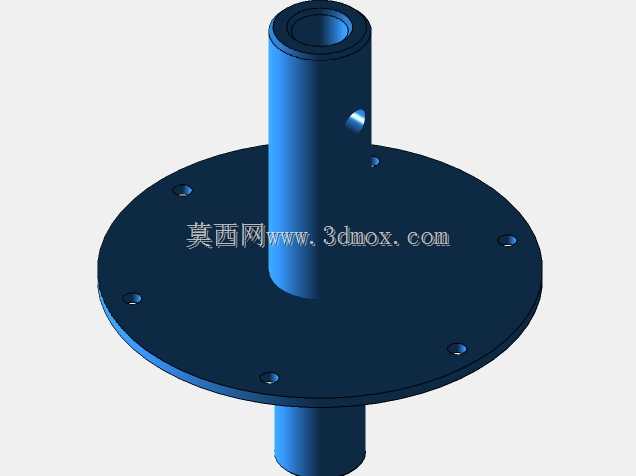

　　这款轮体是针对小型手扶动力耕作机械在泥泞、松软耕地作业场景开发的行走防滑部件，核心作用是替代常规橡胶轮胎，解决机具在水田、潮湿地块作业时容易打滑、陷车、牵引力不足的问题。从结构设计来看，轮体采用分体式装配结构，中心设置带安装孔的轮毂座，轮毂座上预留的螺栓孔位完全匹配常规手扶拖拉机动力输出轴的安装法兰尺寸，安装时无需额外改装连接结构，可直接替换原有行走轮，适配市面多数主流6-9马力手扶耕作机械的输出轴安装边界，轮体整体外径控制在常规耕作轮的尺寸范围内，不会改变机具原有离地间隙与传动比参数，避免影响整机的作业通过性与传动匹配度。轮辐部分采用辐射式加强筋结构连接轮毂与外圈轮缘，筋板厚度经过受力校核，能够承受耕作时的径向载荷与侧向扭转力，

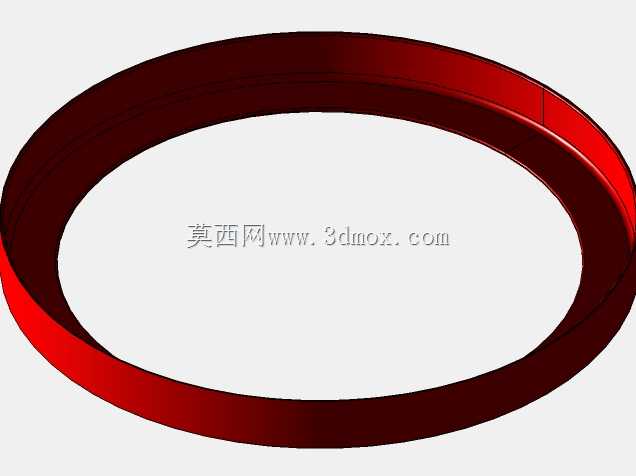

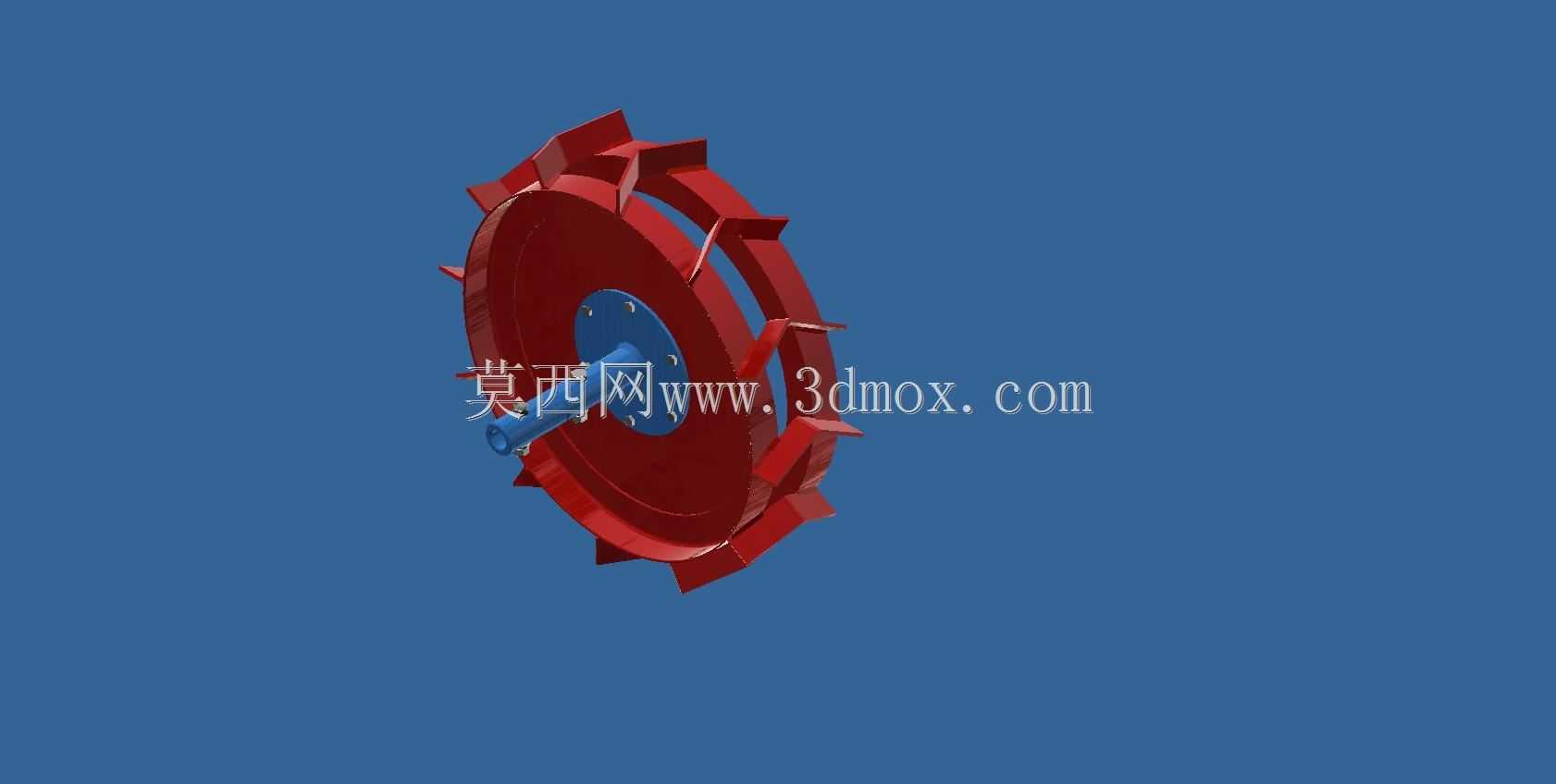

　　即使在硬质地块转向、单侧受力的工况下，也不会出现轮辐变形、焊缝开裂的问题。外圈轮缘上均匀焊接的楔形抓地齿是核心功能结构，齿形采用外宽内窄的楔面设计，齿尖向外倾斜一定角度，当轮体随动力轴转动时，抓地齿会先以较小的接触压强切入土层，随着轮体转动，楔面逐步与土壤接触，增大接触面积的同时形成咬合作用力，相比普通平齿防滑轮，这种楔面齿在水田作业时不会过度扰动土层，既能提供足够的牵引力防止打滑，又能避免轮体缠草、积泥，减少作业过程中的清理频次。设计时充分考虑了农机作业的恶劣工况，所有轮体板材均采用热轧耐磨钢板制作，抓地齿表面做了硬化处理，在砂石地块作业时的耐磨寿命是普通钢板轮的两倍以上，轮体整体做了防锈涂装处理，能够适应水田高湿、

　　高腐蚀的作业环境，减少日常维护的工作量。从安装边界来看，轮体的轴向安装宽度与原机橡胶轮一致，安装后不会超出机具原有轮距范围，不需要调整机具的轮距调节机构，也不会与机具的旋耕部件、挡泥板产生运动干涉，用户更换时只需拆下原有轮胎的固定螺栓，将该轮体的轮毂座对准输出法兰，拧紧固定螺栓即可完成装配，整个更换过程不需要专用工具，单人即可在十分钟内完成操作。在实际作业场景中，这款抓地轮能够让手扶拖拉机在含水率30%-60%的泥泞水田中稳定输出牵引力，配套旋耕机作业时不会因为打滑导致耕深不均匀，配套开沟、起垄机具作业时能够保证行走直线度，减少作业漏耕、重耕的问题；在旱地疏松土壤作业时，抓地齿也能有效破除表层板结土块，

　　相比普通轮胎的抓地力提升40%以上，尤其适合丘陵地区小地块、坡地的耕作作业，坡地作业时抓地齿的侧向咬合作用能够防止机具侧滑，提升坡地作业的安全性。轮体的结构设计还兼顾了道路短途转移的需求，抓地齿的齿端做了小圆弧过渡处理，在硬化路面短距离行驶时不会过度损坏路面，也不会因为齿形过于尖锐产生过大的行驶震动，相比传统的焊接式铁轮，使用场景更加灵活，不需要频繁更换行走轮就能完成地块转移与田间作业的切换。在建模过程中，所有装配孔位、连接尺寸都按照实际农机的安装公差进行参数化设计，轮毂座的安装孔采用长圆孔与圆孔组合的设计，能够适配不同孔距的输出法兰，提升了部件的通用适配性，轮辐与轮缘、抓地齿的连接位置都做了应力释放的圆角处理，避免焊接应力集中导致的结构断裂问题，整体结构没有冗余设计，在保证结构强度的前提下尽可能控制轮体自重，减少机具行走时的动力损耗，让发动机的动力更多输出到耕作部件上，降低作业时的燃油消耗。
