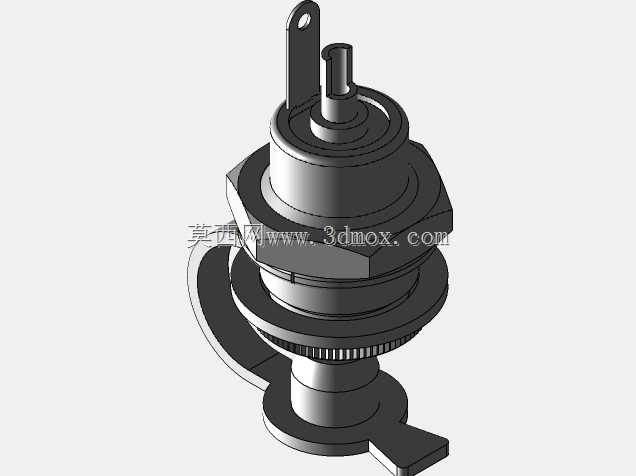

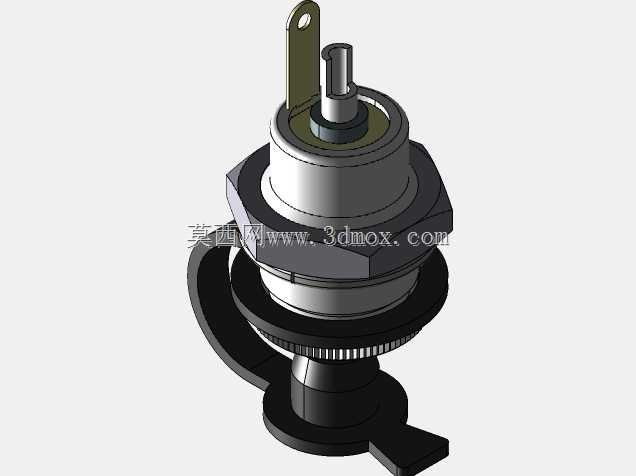

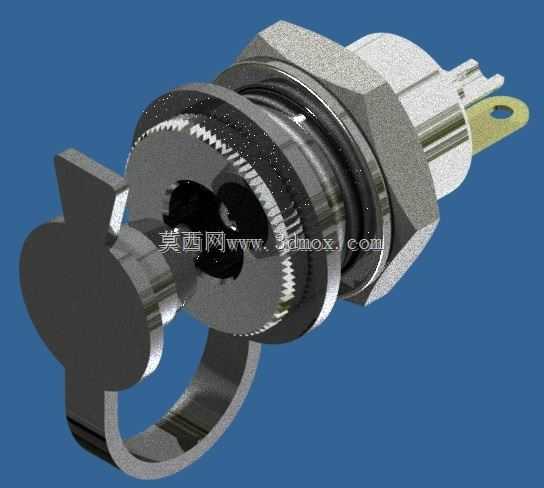

笔记本电脑PJ556规格5.5x2直流电源插座

　　这款直流电源插孔主要面向便携式笔记本电脑的供电接入场景设计，是设备主板与外接电源适配器之间的核心连接载体，承担着直流电能稳定传输的关键作用，在日常使用中需要适配频繁的插头插拔动作，同时要兼顾设备壳体安装后的结构稳定性与接触可靠性。从实际使用场景来看，这类插孔多安装在笔记本机身侧边的壳体开孔处，部分一体机、小型工控终端、便携检测设备的直流供电输入端口也会选用同规格连接件，使用过程中需要承受用户插拔电源时的侧向力、扭转力，还要在设备移动、轻微磕碰的工况下保持接触良好，避免出现供电断续、接触打火等异常问题。

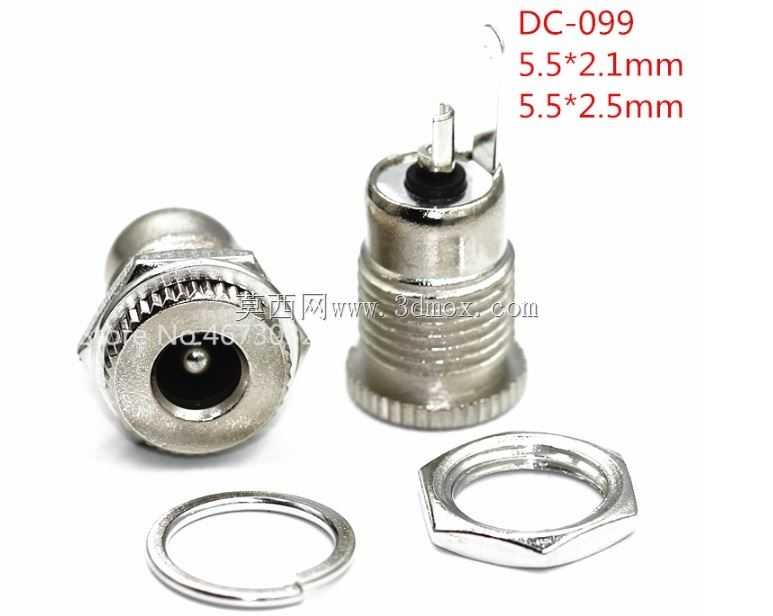

　　设计层面首先围绕接触可靠性展开，内部导电接触件采用弹性接触结构，适配外径5.5mm、内径2mm的标准直流电源插头，插合后接触件的弹性形变可以提供稳定的接触压力，保证大电流通过时不会出现接触电阻过大、局部发热的问题。外部结构采用螺纹锁紧搭配防松垫片的安装形式，安装时从设备壳体外侧插入预制开孔，在壳体内侧旋紧锁紧螺母，配合垫片可以抵消设备使用过程中的振动，避免插孔出现松动、移位，同时金属壳体结构可以实现与设备外壳的接地连通，起到一定的电磁屏蔽作用，减少外部电磁干扰对设备内部电路的影响。

　　从安装边界尺寸来看，这款插孔的安装开孔直径匹配标准面板开孔尺寸，锁紧螺纹的长度适配常规消费电子设备的壳体厚度，尾部焊接引脚的位置预留了足够的PCB板焊接空间，引脚的排布方向可以适配不同设备内部的走线布局，接地引脚采用带安装孔的片状结构，既可以直接焊接在PCB板的接地焊盘上，也可以通过导线连接到设备的接地端，安装方式灵活。外形结构上，插孔的外露端做了倒角导向设计，插头插入时可以自动对中，即使盲插也能顺利对位，减少插偏导致的接触件变形、插孔损坏问题。

　　结构细节上，插孔内部的绝缘基座采用耐高温绝缘材质，隔绝导电部件与外部金属壳体，避免出现短路风险，接触件的表面做了镀层处理，提升耐磨性能与抗氧化能力，保证长期插拔使用后接触性能不会出现明显衰减。密封垫圈的设置可以填补插孔与设备壳体之间的安装间隙，阻挡日常使用中的灰尘、少量泼溅液体进入设备内部，提升端口的环境适应能力。在建模过程中，需要重点还原螺纹的牙型参数、锁紧螺母的对边尺寸、接触件的弹性形变空间、各部件之间的装配间隙，保证模型可以直接用于安装干涉检查、结构适配验证，比如在做笔记本整机结构设计时，可以直接导入该模型检查壳体开孔位置是否合理、周边元器件是否存在安装干涉、插拔电源时是否会与周边结构产生冲突，减少实际打样验证的迭代次数。这类连接件虽然属于小型电子配件，但结构设计的合理性直接影响设备的使用体验，接触不良、安装松动、插合对位困难都是这类端口常见的失效问题，设计过程中需要平衡结构强度、接触性能、安装便捷性多方面的要求，才能满足消费电子类产品长期使用的可靠性要求。
