桌面立式手机支撑放置支架结构设计

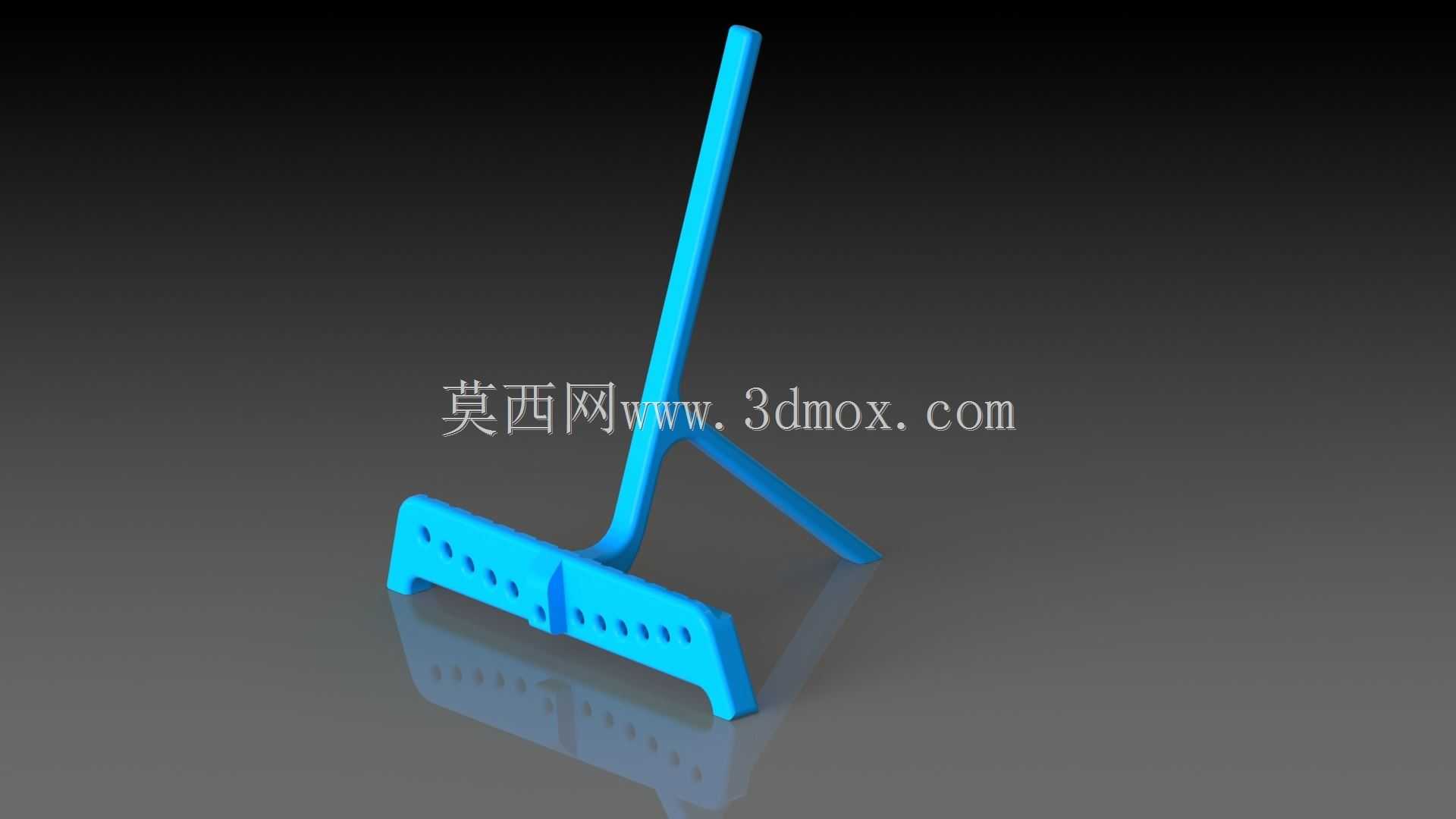

　　这款立式支撑结构主要面向桌面场景下的移动通讯设备放置需求，日常办公、居家休闲、展会展示等场景都能适配，核心作用是将手机以固定倾斜角度支撑在平面上，解放使用者双手，满足长时间观看视频、视频通话、浏览信息时的设备放置需求，避免手持设备带来的手臂酸胀问题，同时也能避免设备直接平放在桌面带来的磕碰、液体泼溅风险。从结构设计逻辑来看，整体采用一体化单主体加辅助支撑腿的构型，没有额外的铰接、卡扣等活动装配部件，所有结构特征都可以通过单次3D打印一体成型，不需要后续组装工序，打印完成后仅需去除支撑材料即可直接投入使用，大幅降低了小批量定制生产的工序成本。主体承托部分位于结构最下端，采用横向长条式构型，承托面设置有均匀排布的镂空槽位，

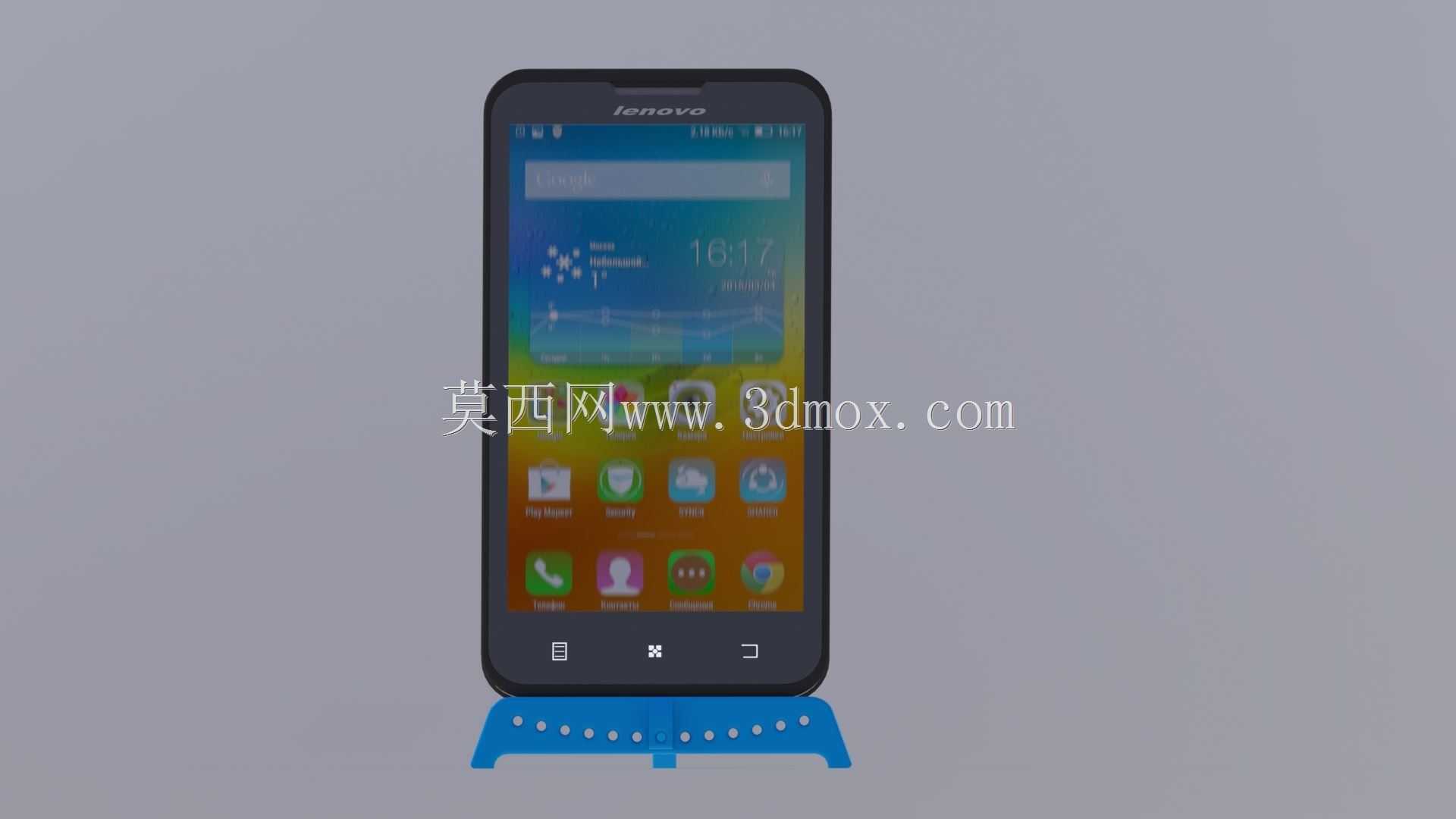

　　这些槽位一方面可以减少打印过程中的材料消耗，降低整体重量，另一方面可以在设备放置时预留出声腔避让空间，避免遮挡手机底部的扬声器、麦克风开孔，保证音频播放、通话拾音的效果不受影响；承托部位的上边缘做了小角度的内倾翻边，翻边高度控制在5mm以内，既可以卡住手机底部边缘防止设备滑落，又不会过多遮挡手机屏幕的显示区域，适配绝大多数全面屏机型的底部边框宽度。支撑主杆从承托部位的中部向上延伸，采用变截面的长条构型，靠近承托端的截面尺寸更大，向上逐步收窄，在保证整体结构抗弯强度的前提下，尽可能减少材料用量，主杆与承托部位的连接处做了大圆弧过渡处理，避免应力集中导致的连接处断裂问题，

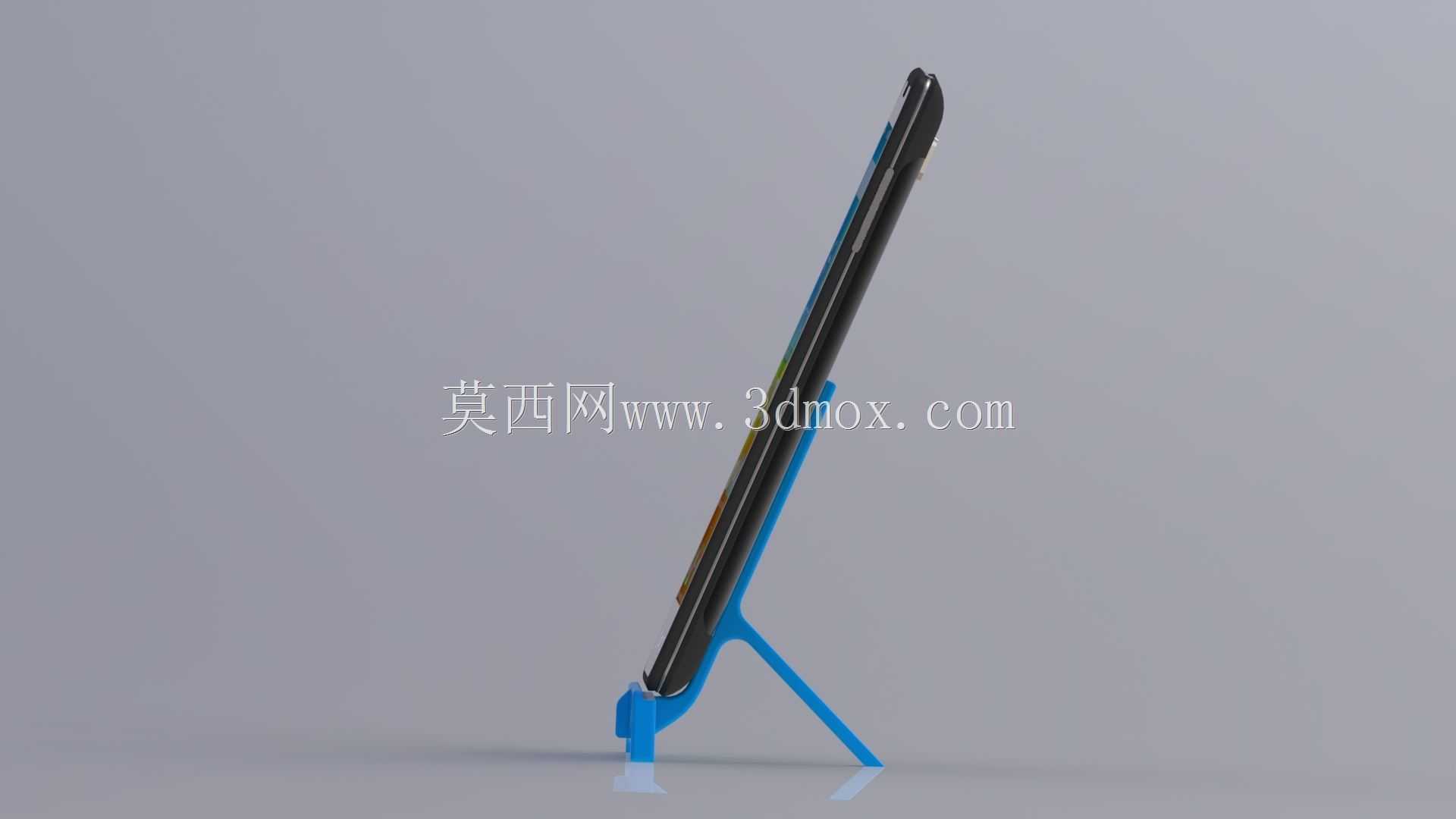

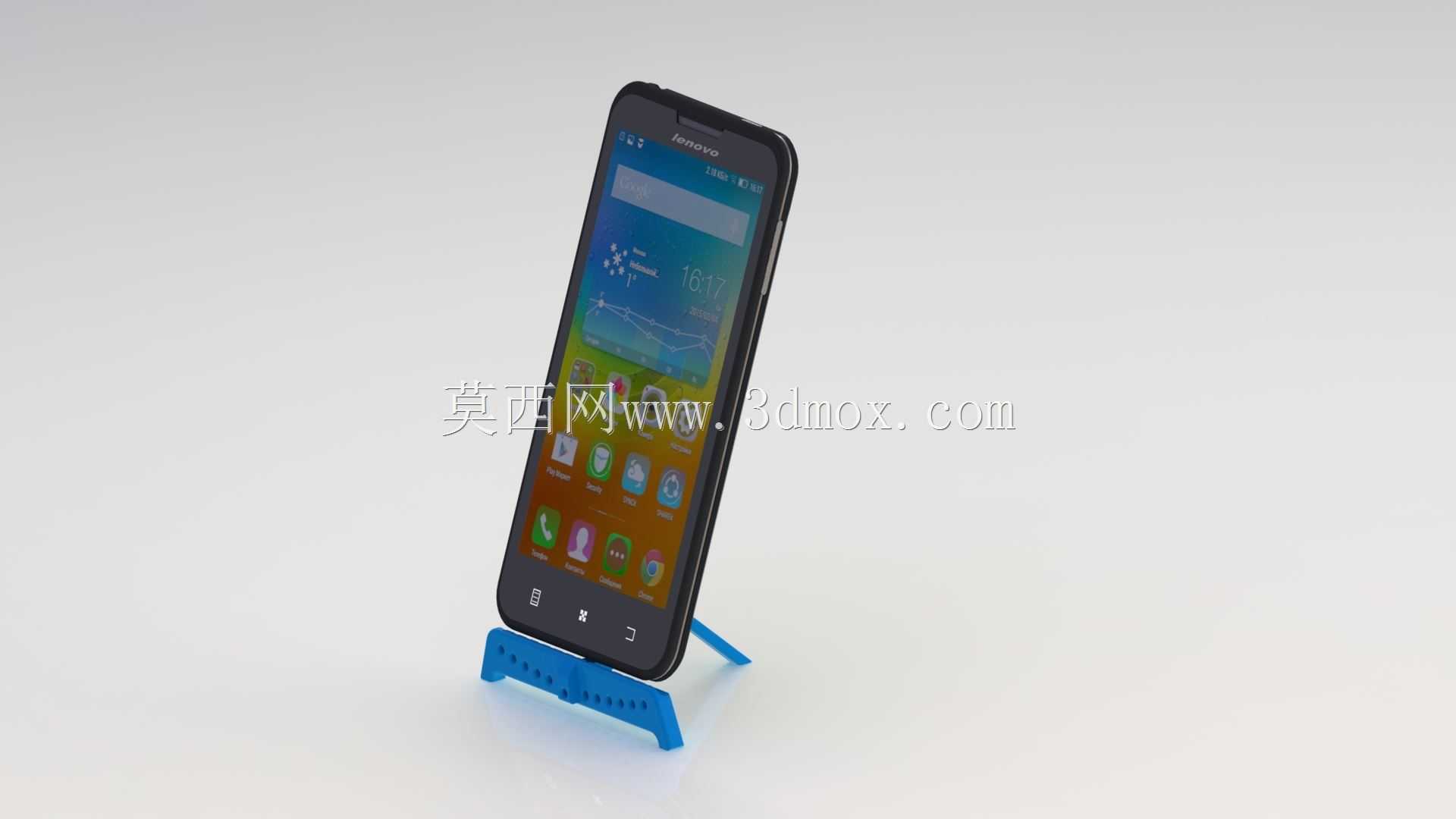

　　日常使用中频繁取放设备带来的冲击载荷可以通过圆弧过渡区域均匀分散到整个主体结构上，提升整体的耐用性。辅助支撑腿从主杆中下部向后侧延伸，与主杆、桌面形成稳定的三角形支撑构型，支撑腿的触地端做了小平头处理，增大与桌面的接触面积，避免使用过程中出现打滑、侧翻问题；主杆、支撑腿与桌面之间的角度经过反复校核，最终确定的支撑倾角为65度，这个角度下放置的手机屏幕高度刚好匹配成年人坐姿状态下的视线高度，不需要低头或者仰头就能清晰看到屏幕内容，长时间使用也不会造成颈椎疲劳。从安装边界与尺寸适配来看，整个支架放置在桌面时的横向占用宽度为120mm，纵向进深为80mm，不会过多占用桌面的有效使用面积，哪怕是狭小的办公桌边角、床头柜台面都可以稳定放置；

　　承托部位的内槽宽度为10mm，可以适配厚度在4mm到9mm之间的绝大多数智能手机，包括带常规保护壳的机型，不需要额外调节结构就能直接放置。结构所有的棱边都做了R2以上的圆角处理，没有尖锐的边角，取放设备或者挪动支架的时候不会划伤手部，也不会刮花手机外壳或者桌面漆面。针对3D打印的工艺特性，整个结构的最小壁厚设置为2.5mm，所有悬空部位的倾斜角度都大于45度，打印时不需要添加过多的支撑材料，打印完成后支撑去除难度低，表面质量更容易保证；镂空槽位的最小宽度设置为4mm，避免打印过程中出现槽位堵料、成型不全的问题，即便是入门级的FDM3D打印机也可以顺利完成打印，不需要特殊的工艺参数调整。日常使用过程中，这款支架除了支撑手机之外，也可以临时放置小型平板、电子书阅读器等尺寸相近的数码设备，适用场景覆盖了绝大多数个人桌面的数码设备支撑需求，结构没有易损的活动部件，长期使用也不会出现铰接松动、卡扣断裂等问题，耐用性远高于常见的多段折叠式支架。
