CubeSat U2立方星太阳能板结构设计

　　在近地轨道微纳卫星应用场景中，这类1U-6U规格的立方星已经成为高校航天载荷验证、低轨窄带通讯组网、近地空间环境探测的主流载体，本次涉及的CubeSat U2结构，核心围绕太阳能电池阵的最大化受光效率做结构适配，区别于传统大卫星的折叠式太阳翼，立方星受限于发射时的包络尺寸约束，必须在标准6U立方星的安装边界内做结构优化。从结构设计逻辑来看，该星体的中心承力板选用钛合金或高强度工程塑料作为基材，这一选型并非单纯追求减重，钛合金的比强度能够承受发射阶段的过载冲击，同时在轨运行时的热变形系数极低，能够保证太阳能电池板安装面的平面度长期稳定，避免因冷热交变导致电池片隐裂；若选用工程塑料基材，则更侧重低成本快速迭代需求，

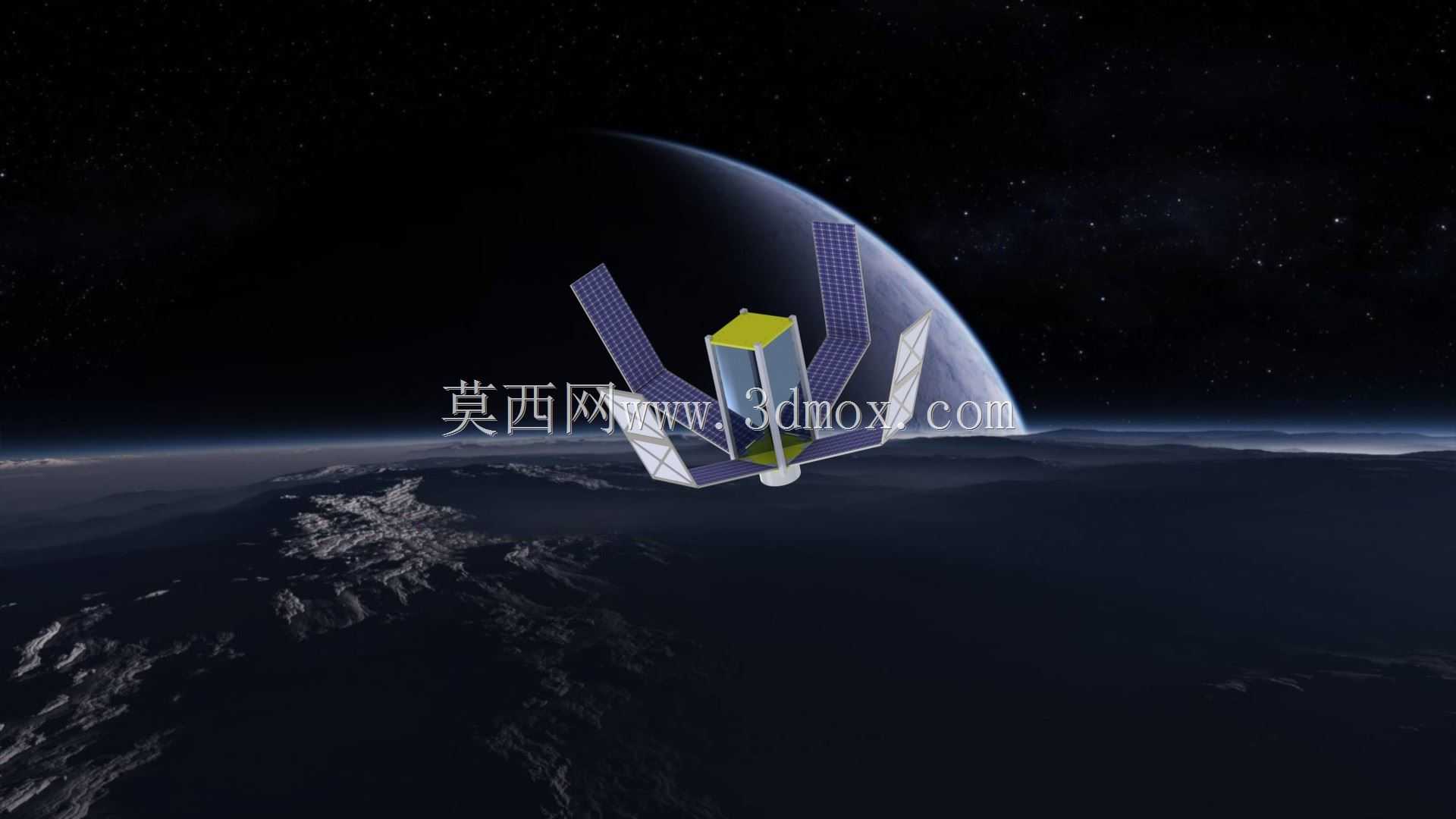

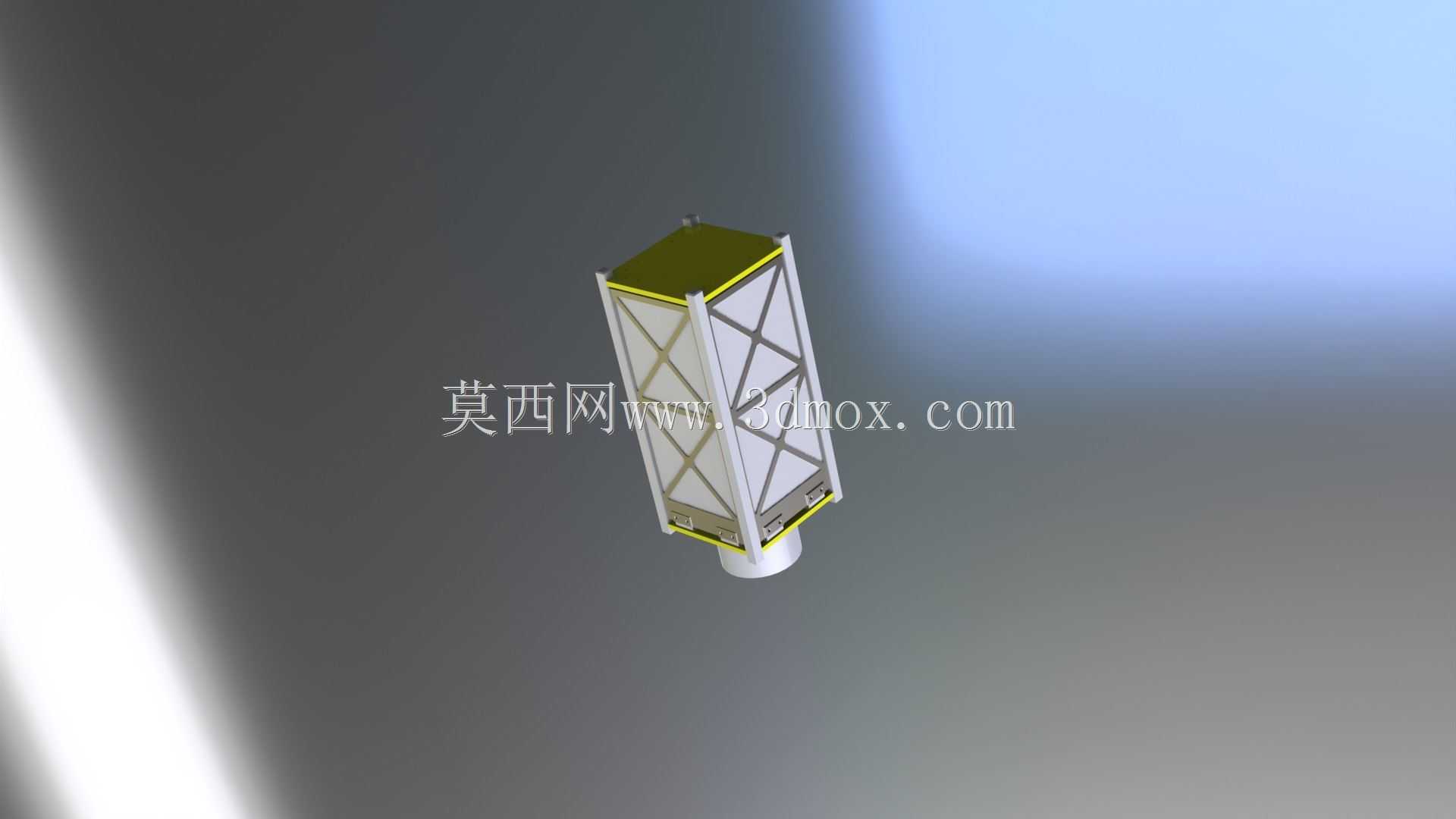

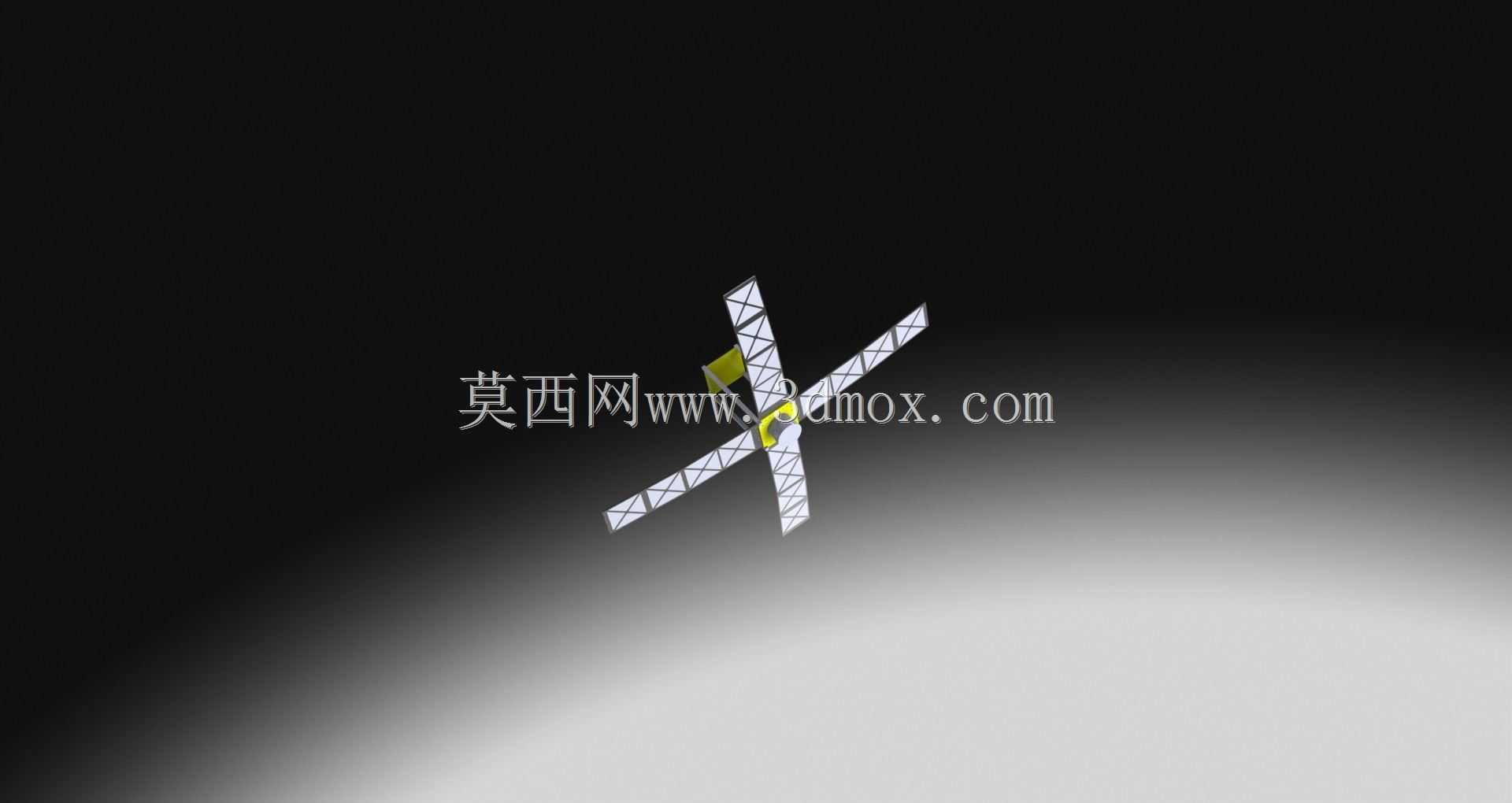

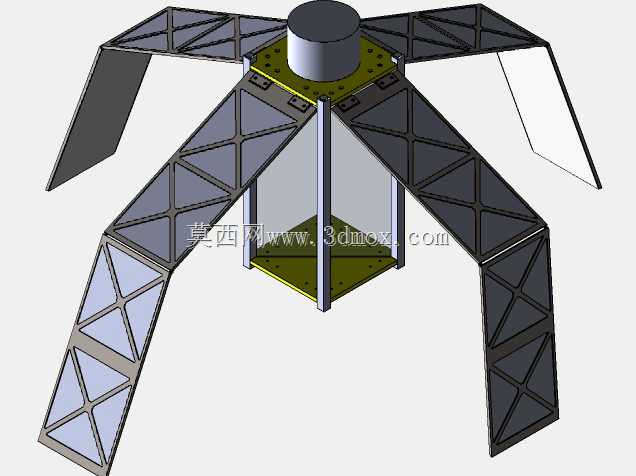

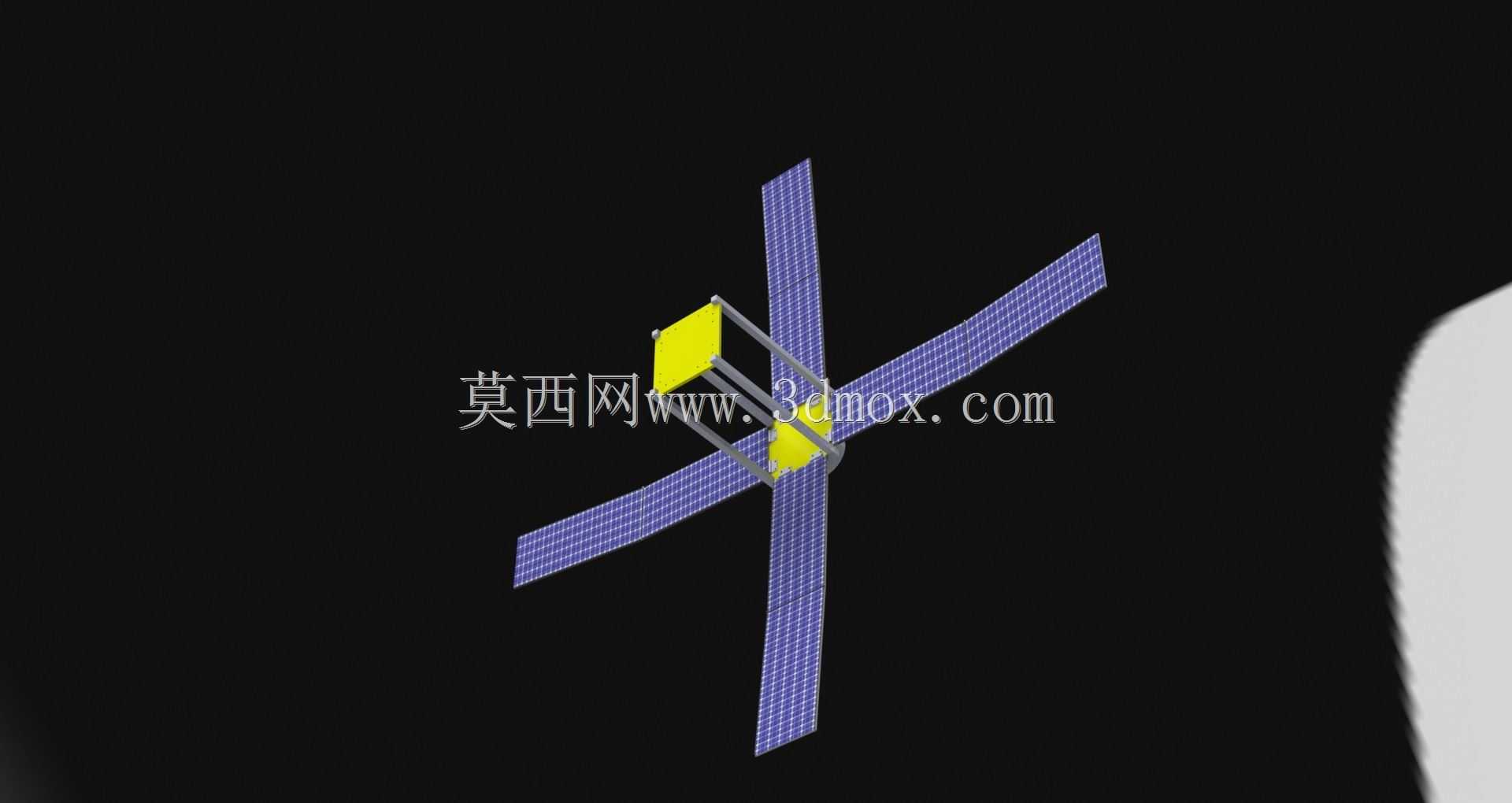

　　适配高校载荷验证类的短周期任务，材料本身的绝缘属性也能简化星内布线的绝缘处理流程。太阳能电池板的展开结构没有采用复杂的火工品解锁机构，而是依托记忆合金铰链实现入轨后的自展开，每块侧板的太阳能电池阵在发射阶段完全贴合星体侧壁，收拢状态下整体外轮廓完全符合6U立方星的标准安装边界，不会超出运载火箭的立方星部署器包络尺寸，入轨后铰链在太阳照射下达到相变温度即可自动解锁，将四块侧装太阳翼展开至预设角度，配合星体顶面的电池阵，实现受光面积的最大化。从功能特性上看，该结构的中心承力板同时承担了星载设备安装基板的作用，星务计算机、通讯模块、电源控制模块、动量轮等核心器件都直接固定在中心板的预制安装孔位上，不需要额外设置设备安装支架，

　　既压缩了整体结构重量，也缩短了设备之间的布线长度，减少信号传输损耗。太阳能电池板的控制电路直接集成在承力板的走线槽内，电池片的串并联线路通过板上的预埋铜箔连接到电源控制模块，避免了外露线缆在展开过程中出现卡滞或被空间碎片打坏的风险。在实际应用中，这类结构的立方星主要面向低轨窄带物联网通讯场景，单星重量控制在8kg以内，能够通过一箭多星的方式批量部署，组网后可实现全球范围的低速率数据传输，适配野外环境监测、远洋浮标数据回传、偏远地区物联网设备联网等需求。设计过程中需要重点考虑安装边界的公差配合，星体收拢状态下的所有外伸结构都不能超出部署器的内孔尺寸，太阳能板展开后的锁定角度需要经过力学仿真验证，

　　确保在卫星姿态调整过程中不会出现结构共振，同时电池板的受光角度经过优化，在卫星常规对地定向姿态下，能够保证至少有三块电池阵同时受光，满足星上设备的持续供电需求，即使在卫星过境期间处于地影区，星载蓄电池也能依托之前的充电储量维持设备正常运行。结构上的所有外露棱边都做了圆角处理，避免在部署过程中剐蹭部署器内壁，太阳能电池板的表面覆盖有减反射膜层，同时粘贴了盖片玻璃抵御空间原子氧的侵蚀，延长电池阵的在轨使用寿命。中心承力板上的安装孔位采用标准间距设计，能够兼容市面上主流的立方星商用货架产品，不需要针对不同载荷做额外的结构改制，大幅缩短卫星的集成装配周期。
