250mm轴距四旋翼飞行器机架结构设计

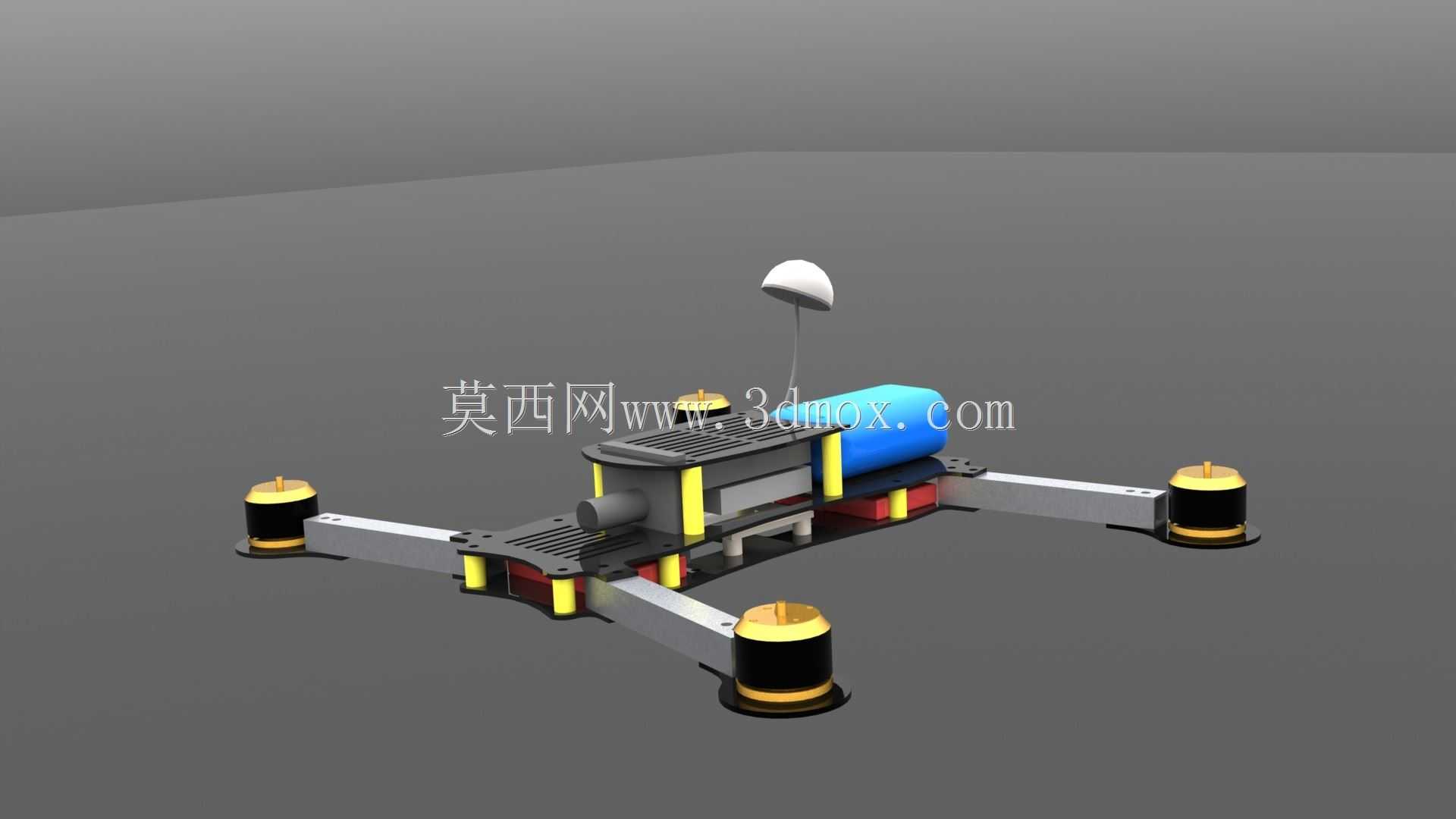

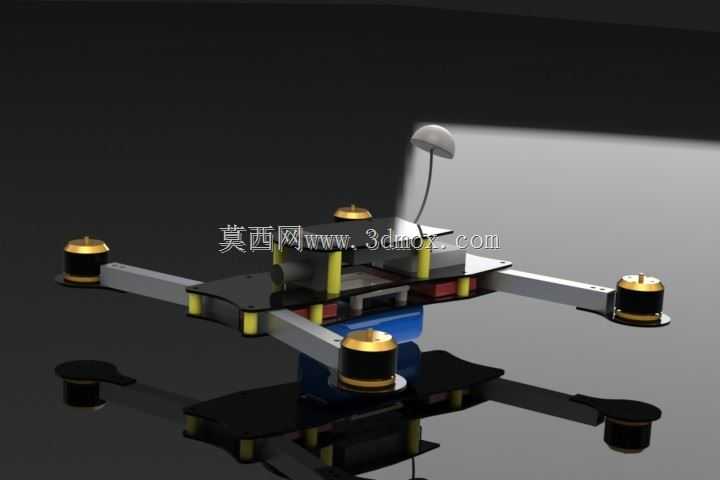

　　这套250mm轴距的四旋翼机架结构，在小型穿越类飞行器的设计逻辑里，属于兼顾刚性与轻量化的典型构型，日常应用场景覆盖室内外小范围航模飞行、低空近距影像采集、小型教学实验平台搭建等领域，区别于大轴距航拍机的重载长续航取向，该尺寸机架的核心设计目标是在有限尺寸边界内，平衡飞行机动性与结构抗冲击能力。从结构布局来看，机架采用上下双层板夹装的分体式构型，上下层板之间通过等长的柱状支撑柱连接，支撑柱同时承担层板定位、载荷传递、振动隔离的多重作用，机臂采用对称X型布局，四个机臂从中心板区域向外延伸，臂端预留动力单元安装位，可适配标准规格的无刷电机安装孔位，机臂与中心板的连接位置做了局部加厚处理，应对飞行过程中急转、启停带来的交变载荷，

　　避免臂根位置出现应力集中断裂的问题。中心板区域的分层设计，上层板主要承担飞控模块、GPS模块、接收天线的安装固定，下层板预留电池绑带穿装槽、电调安装位、图传模块固定位，层间预留足够的走线空间，避免动力线与信号线交叉缠绕带来的信号干扰问题，同时层间间隙也能为电调、图传这类发热元件留出自然散热的空气流通通道。从安装边界来看，整机对角电机安装位的中心距严格控制在250mm，机臂向外延伸的末端不超出中心板外接圆的合理范围，避免飞行过程中机臂末端触碰到障碍物时直接磕碰中心板上的核心电子元件，机臂末端的电机安装座采用下沉式设计，降低电机安装后的整机重心高度，提升飞行过程中的姿态稳定性，减少侧风环境下的姿态修正量。

　　机架的起落支撑结构采用短柱式设计，直接固定在下层板的四个边角位置，支撑柱底部做了圆弧过渡处理，降落接触地面时可以通过微小的形变吸收冲击能量，避免硬着陆时的冲击力直接传递到中心板上的电子元件，同时短支撑柱的设计不会额外增加过多的飞行风阻，也不会遮挡机腹位置如果搭载摄像头的下视视野。在结构细节处理上，所有板件的开孔位置都做了倒角处理，避免安装走线时割破线材绝缘层，机臂与中心板的连接位置预留了减震胶圈的安装槽，可通过加装减震胶圈过滤电机转动带来的高频振动，降低振动传递到飞控模块的量级，提升飞控姿态解算的精度。这套机架的设计没有采用一体化成型的构型，而是采用全拆分的装配式结构，单个零件出现碰撞损坏时可以单独更换，不需要替换整个机架，

　　降低日常使用的维护成本，同时拆分式的结构也方便调整不同的层板间距，适配不同尺寸的电子元件安装需求，比如搭载更大容量的电池或者额外的功能模块时，可以通过更换更长的支撑柱来拓展层间空间，不需要重新制作整个中心板结构。从实际使用的角度出发，该机架的动力安装位适配常规22系列无刷电机，桨叶适配5寸规格的正反桨，整机装配完成后的起飞重量可以控制在较轻的区间，配合高倍率动力电池可以实现较强的机动性能，适合做小范围的特技飞行、近距穿越场景使用，中心板预留的摄像头安装位可以适配微型FPV摄像头，满足第一视角飞行的安装需求，走线槽的设计可以将所有线材收纳在层板间隙内，避免线材外露在飞行过程中被桨叶打到，也能减少外露线材带来的额外风阻。结构设计过程中，针对机臂的受力特性做了针对性的截面优化，机臂靠近中心板的位置截面尺寸更大，向外延伸到电机安装位的位置截面逐渐收窄，在保证臂根位置抗弯强度的前提下，尽可能降低机臂末端的重量，减少电机转动时的悬臂负载，提升动力响应速度。上下层板的边角位置都做了圆角处理，避免装配和使用过程中锐角划伤操作人员，同时圆角设计也能减少飞行过程中的边角风阻，避免直角位置产生紊流影响飞行稳定性。
