锥齿轮联动双向对接锁紧机构

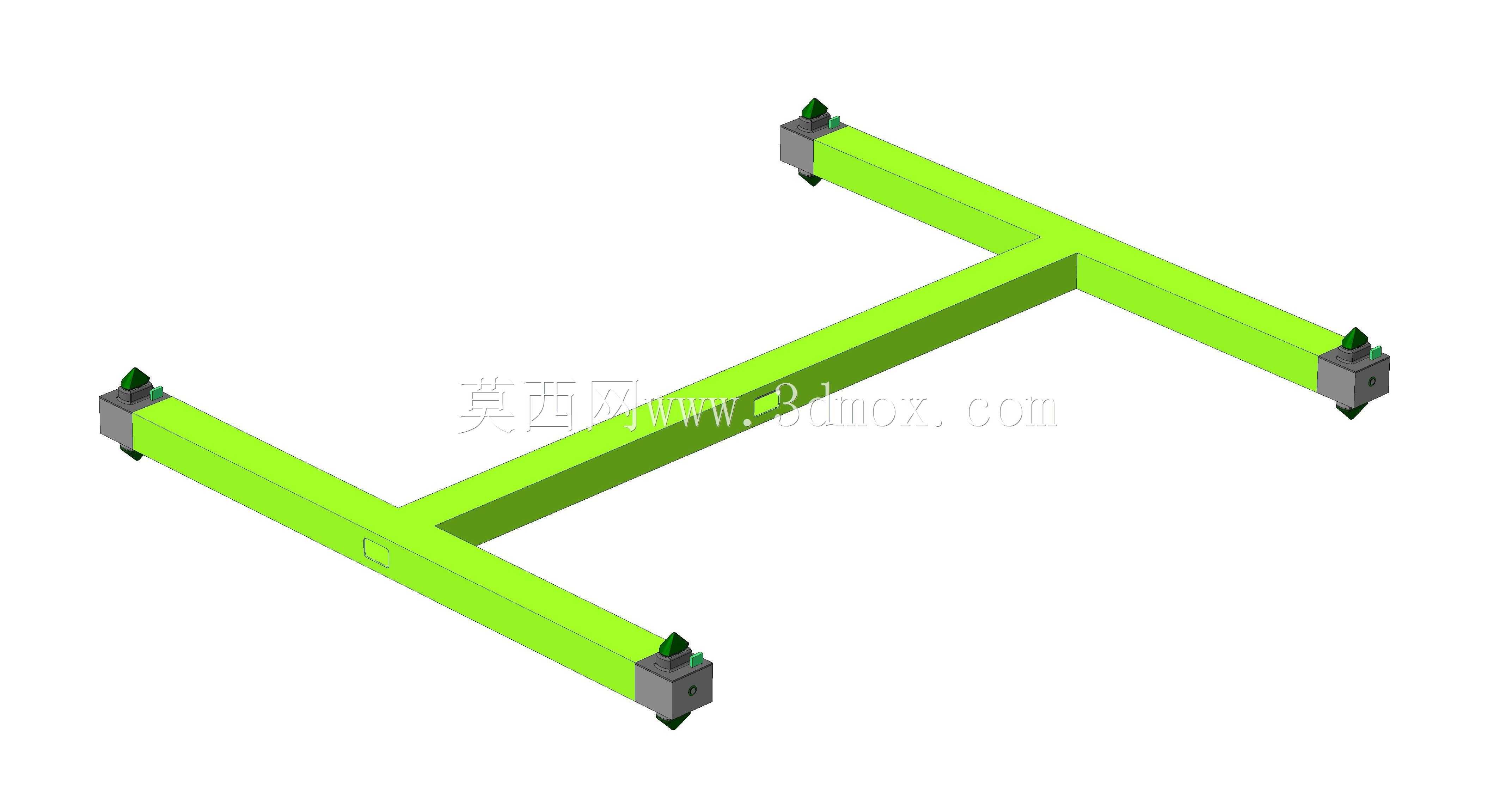

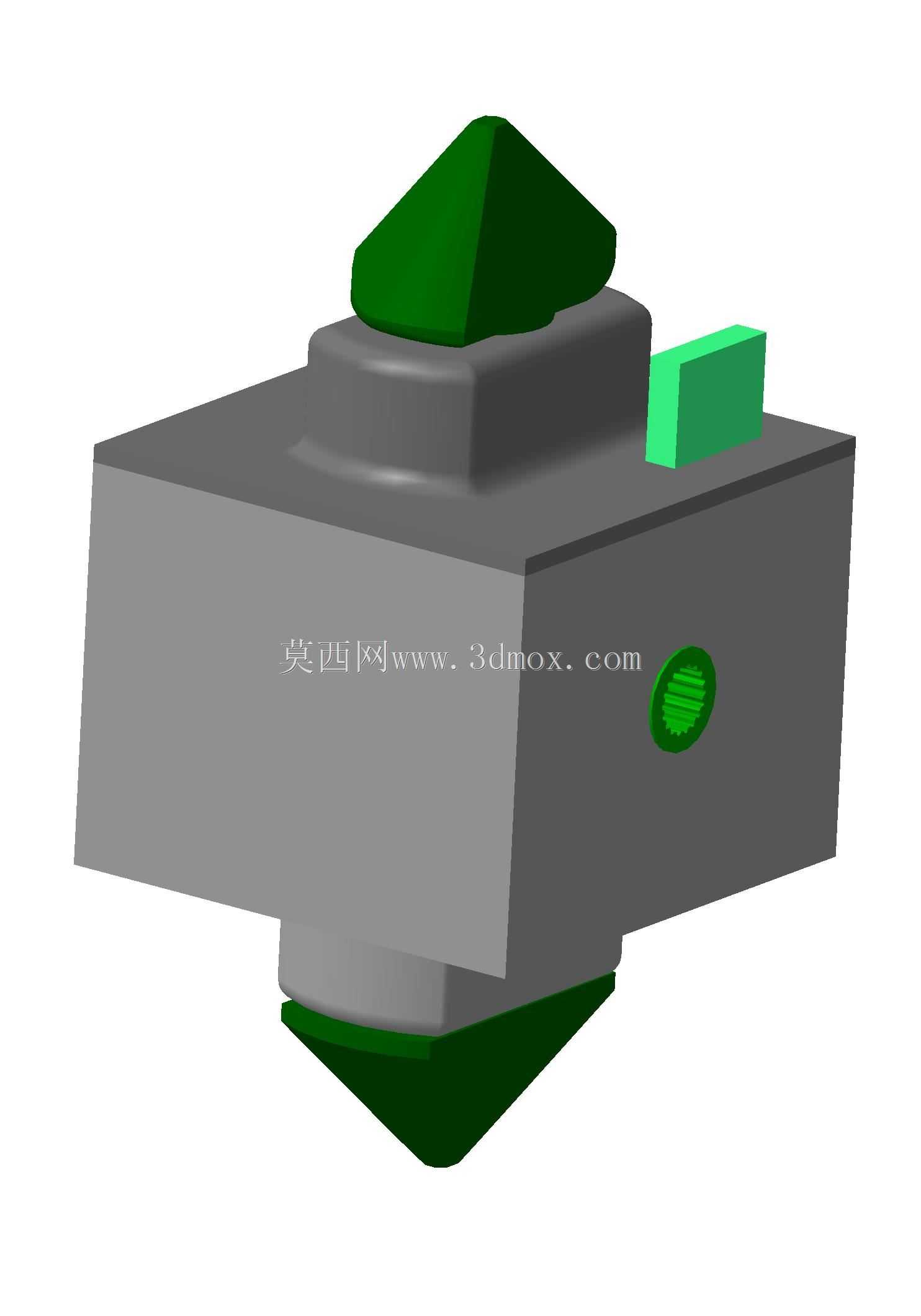

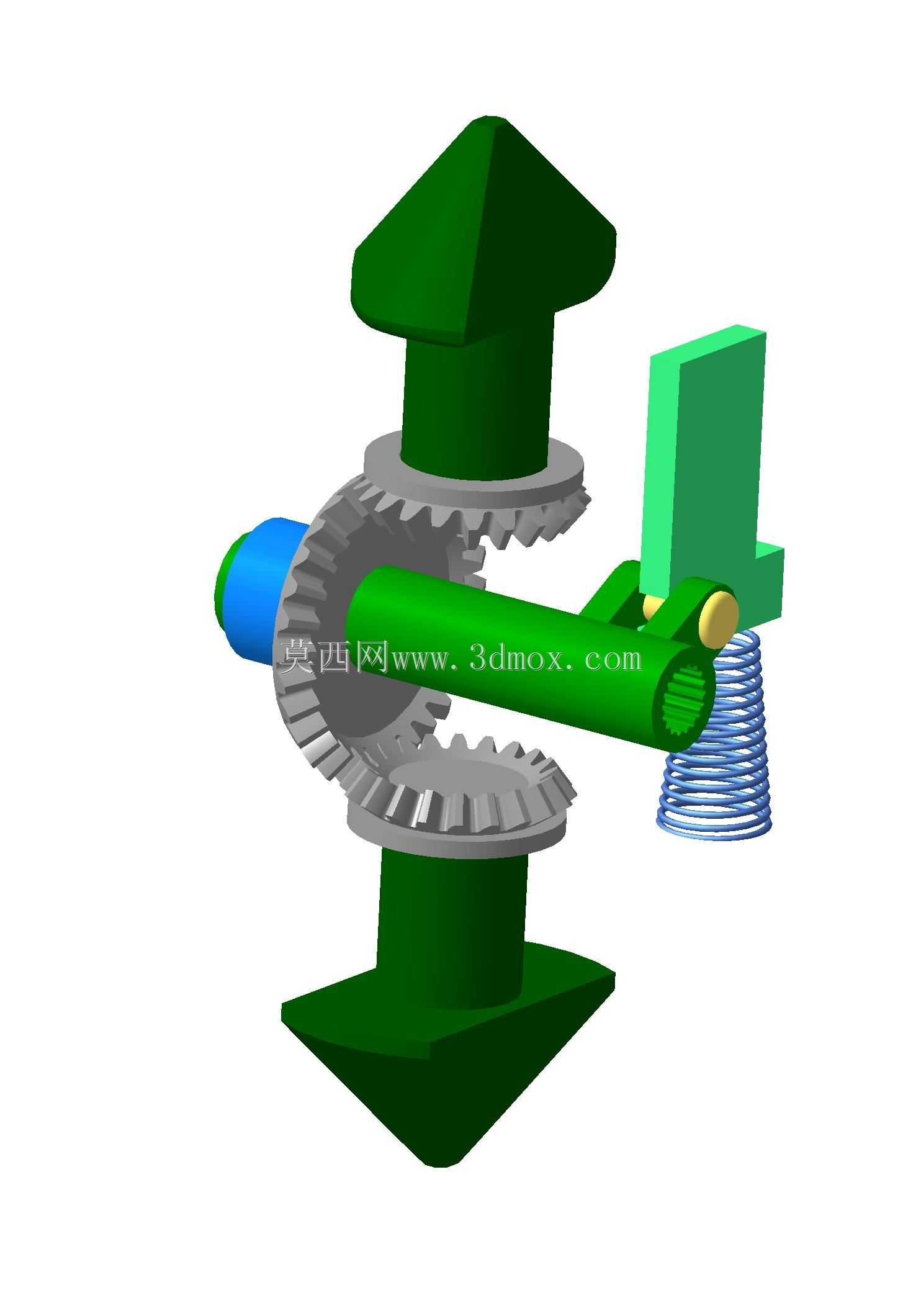

　　这套对接锁紧机构的核心传动逻辑依托一对对称布置的锥齿轮副实现，两个锥齿轮分别固连在上下两个带导向箭头的对接柱上，中间的横向传动轴贯穿两个锥齿轮的啮合中心，轴端集成了带弹簧缓冲的锁止拨块，整套结构不需要额外的电控元件，纯机械结构即可完成双向同步对接动作。在实际产线应用场景里，这类结构常被用在快换工装的对接工位、模块化设备的快速拼接工位，以及需要频繁拆装的管线对接场景——上下两个对接柱的箭头标识直接对应对接插入方向，现场操作人员不需要额外对位标识，顺着箭头方向推入即可触发内部传动。从功能特性上看，当上下对接柱受到相向的轴向推力时，柱体端部的齿圈会带动锥齿轮同步反向转动，转动扭矩通过中间的横向传动轴传递到侧方的锁止拨块，

　　拨块会在齿轮转动到设定行程时自动卡入对接基座的锁止槽，同时侧方的压缩弹簧会持续给拨块施加预紧力，抵消设备运行过程中产生的振动松脱力矩，避免对接到位后出现意外脱开的情况。设计阶段首先要明确的是安装边界尺寸：整套机构的横向总长度需要控制在对接工位的预留安装空间内，上下对接柱的伸出长度要匹配对接基座的插入深度，锥齿轮的啮合间隙要预留0.1到0.2毫米的装配余量，避免加工误差导致齿轮卡滞；中间传动轴的直径要根据对接时需要的锁紧力矩核算，保证传递扭矩时轴的挠度不超过0.05毫米，否则会导致锥齿轮啮合偏磨，缩短机构使用寿命。横向传动轴的轴端做了滚花防滑处理，在手动调试阶段可以直接转动轴端来手动解锁，不需要额外的解锁工具，

　　侧方的弹簧选用的是圆柱螺旋压缩弹簧，弹簧的刚度根据需要的锁止预紧力匹配，保证在振动工况下锁止力不会出现大幅衰减。上下对接柱的端部做了锥形导向结构，对接时即使存在1到2毫米的位置偏差，也能通过锥面导向自动滑入对接位，降低现场对位的操作难度。锁止拨块的接触面做了圆弧过渡，解锁时只需要反向转动传动轴，拨块就会顺着圆弧面滑出锁止槽，同时弹簧被压缩储能，上下对接柱在锥齿轮的反向转动带动下自动弹出，完成分离动作。在结构细节处理上，两个锥齿轮的参数完全一致，保证上下对接柱的移动行程完全同步，不会出现一侧到位另一侧未锁止的情况；所有运动部件的接触面都预留了润滑脂存储槽，长期运行时不需要频繁加注润滑脂，降低维护频次。

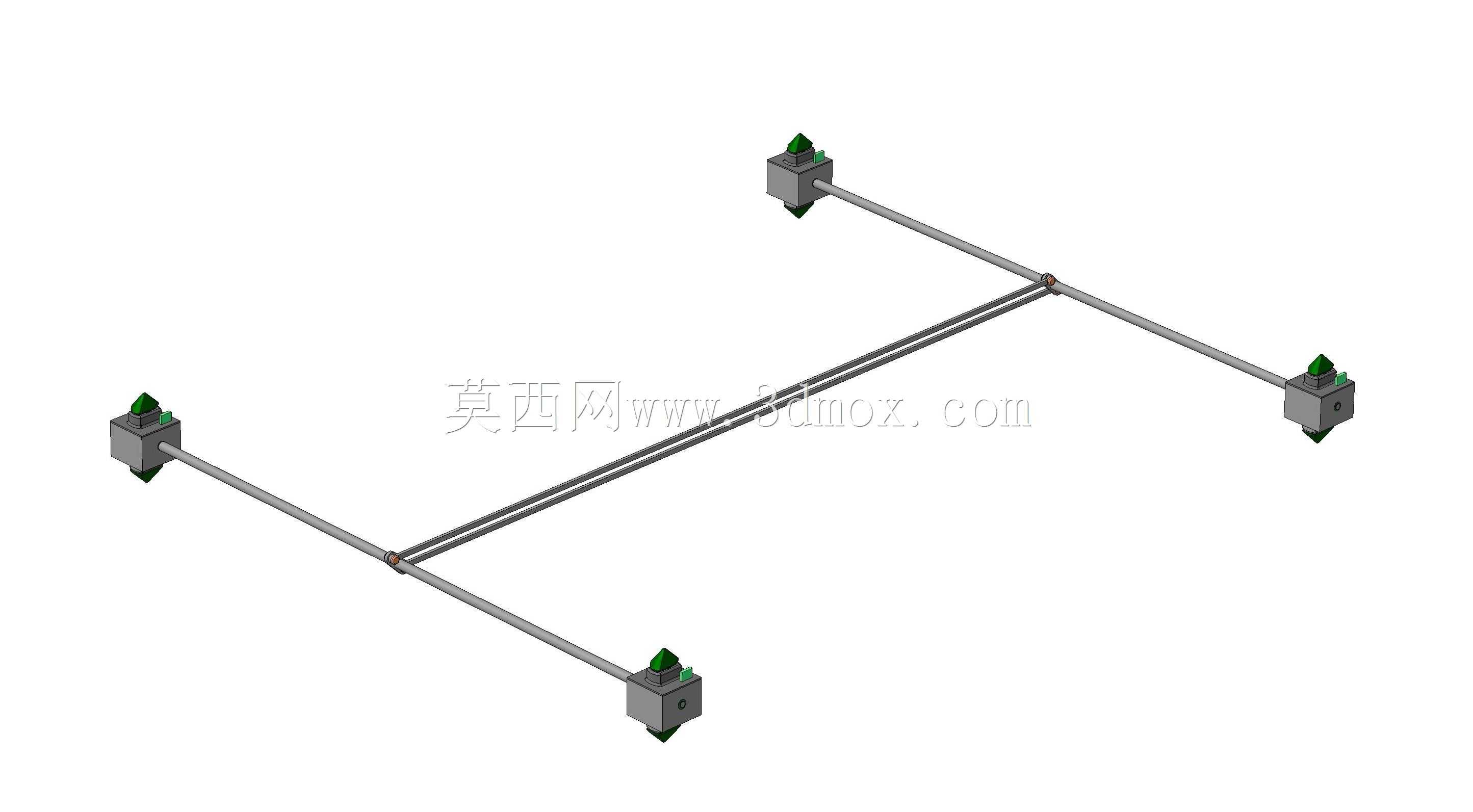

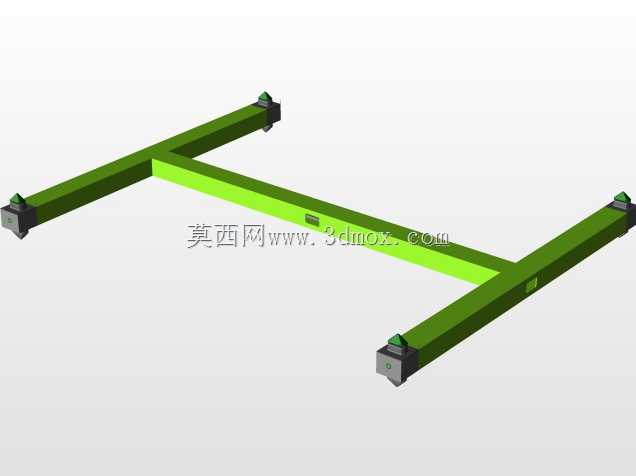

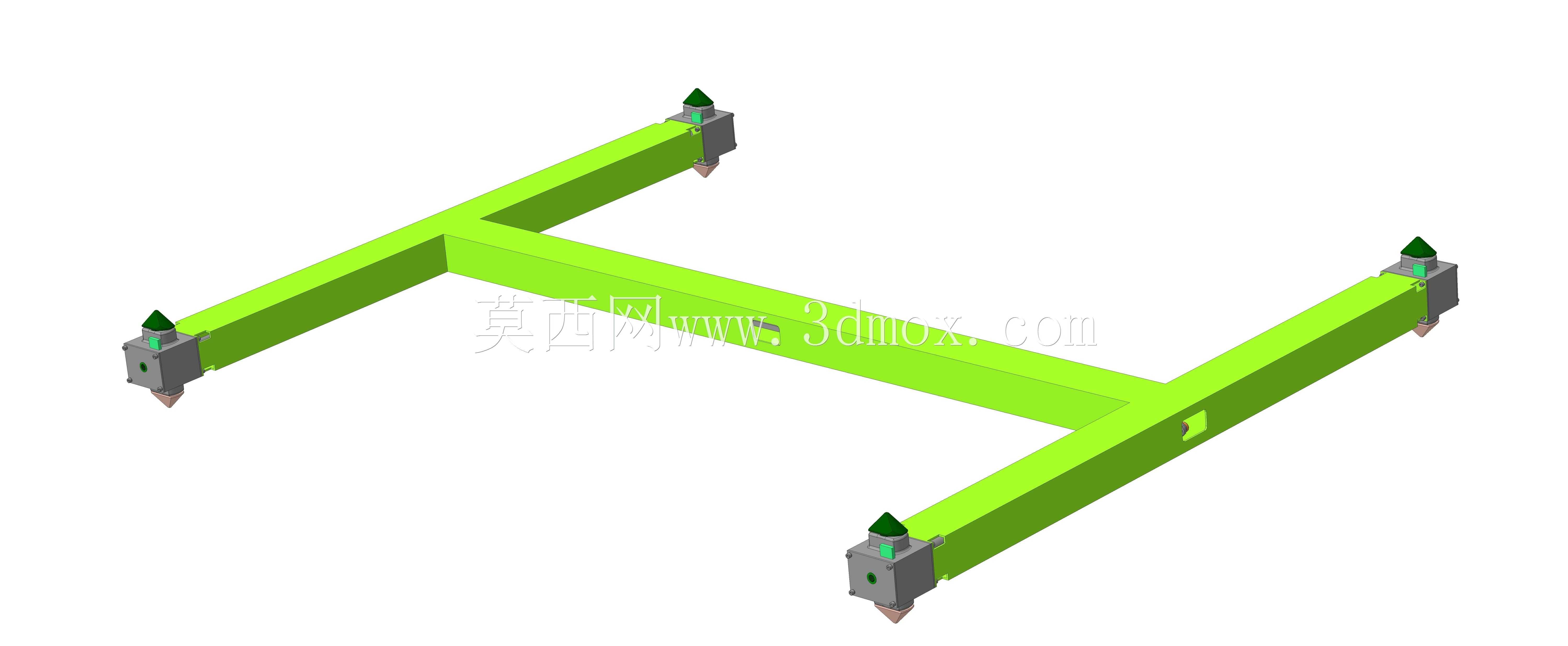

　　这套机构的安装基准面选在中间传动轴的轴承座端面，安装时只需要保证轴承座端面与对接基座的安装面平行，上下对接柱的轴线与对接孔的轴线同轴度控制在0.1毫米以内，就能保证整套机构动作顺畅，不会出现卡滞问题。和传统的单螺栓锁紧、卡扣锁紧结构相比，这套锥齿轮联动的结构可以实现双向同步对接锁紧，锁紧力分布更均匀，对接和解锁的动作行程更短，适合在需要频繁快换的工位上使用，比如自动化产线的工装快换、模块化输送线的段间对接、测试设备的快速装夹工位，都能直接套用这套传动逻辑，只需要根据实际的安装空间和锁紧力需求，调整锥齿轮的模数、对接柱的直径以及弹簧的刚度参数即可。在建模过程中，所有配合面的公差都按照中等精度机械加工的要求设定，运动部件之间的间隙控制在合理范围内，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致装配后出现运动卡滞，完全可以直接作为非标设备设计的参考结构使用。
