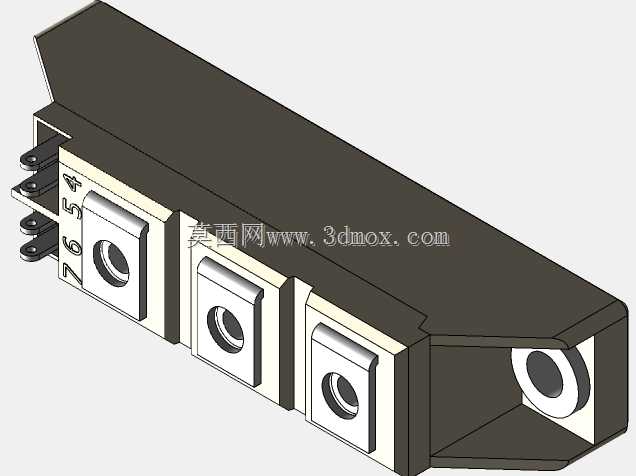

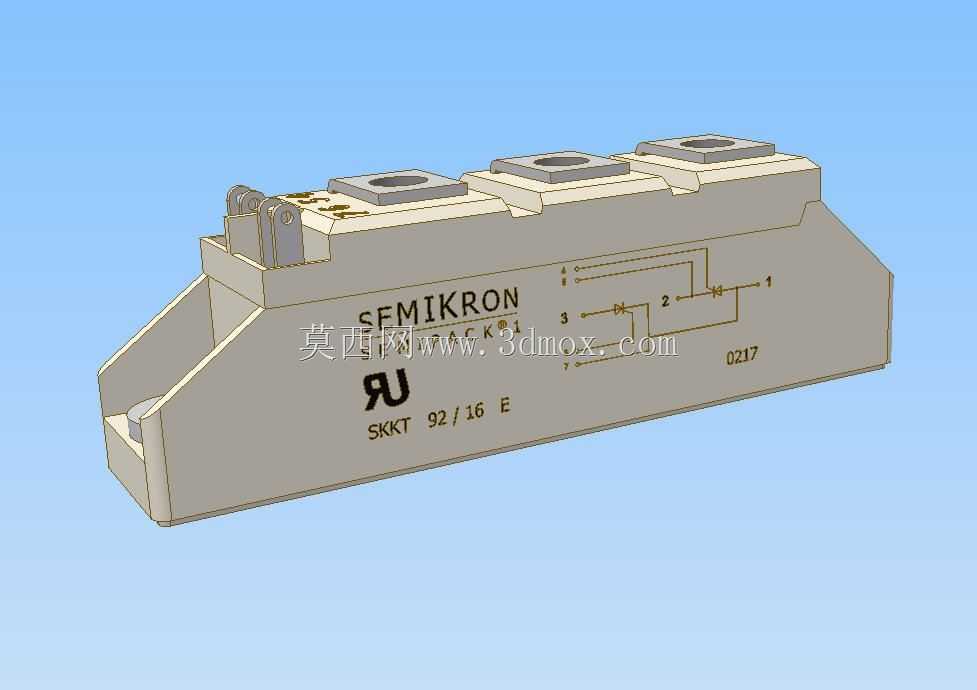

赛米控SKKT92型晶闸管功率模块三维结构

　　在工业变流设备的结构设计环节，功率半导体模块的安装适配性直接决定整套装置的长期运行可靠性，SKKT92型晶闸管模块作为交流调压、整流逆变场景下的常用功率器件，其三维结构建模需要完全贴合实际器件的物理特征，才能为母排设计、绝缘布局、散热匹配提供准确的设计依据。这类双晶闸管反并联结构的模块，常见于工业软启动器、交直流电机调速装置、电焊机、无功补偿装置的核心功率回路中，承担着大电流通断、相位控制的核心功能，额定通态电流下的压降特性、关断过压耐受能力都和安装时的应力分布、散热贴合度直接相关。从结构设计的角度看，该模块采用工业功率器件通用的平底封装形式，底部为全平面铜质散热基板，建模时严格还原了基板的平面度特征，没有额外的凸起或定位柱，

　　安装时需要配合对应厚度的导热硅脂或者绝缘导热垫，贴合在铝制或者铜制散热鳍片表面，安装孔位的位置、孔径都和实物完全匹配，结构设计人员可以直接调用该模型完成散热组件的孔位对齐，避免后期装配时出现孔位偏差导致的模块受力碎裂问题。模块上部的三个主接线端子采用凸起的铜质螺柱设计，建模时还原了端子的高度、螺纹规格以及端子之间的电气间隙，相邻端子之间的绝缘凸台结构也完全复刻，在进行母排设计时，可以直接在模型上测量端子间的安全距离，规划层叠母排的折弯路径，避免母排距离过近导致的高压击穿风险，同时端子的承重面尺寸也做了准确还原，方便设计人员匹配对应的接线端子压接规格，确定螺栓锁紧的扭矩范围参考。模块本体的外壳采用耐高温的DMC热固性塑料材质，

　　建模时还原了外壳侧壁的加强筋结构、侧面的产品标识印刷区域的凹凸特征，以及外壳和底部散热基板之间的压合封边结构，这些细节在做整机结构的干涉检查时尤为重要——很多新手设计人员在做变流柜布局时，容易忽略模块外壳的边缘凸起尺寸，导致相邻器件的绝缘间隙不足，或者走线时被外壳棱角磨损绝缘层，精准的三维模型可以在设计阶段就规避这类问题。从安装边界来看，该模块的长度、宽度、高度尺寸都按照实物1:1还原，模块两端的安装固定孔中心距、孔位到基板边缘的距离都做了精准标定，设计人员在做散热板布局时，可以直接根据模型的外轮廓预留安装操作空间，尤其是接线端子上方的扳手操作空间，模型中也预留了对应的操作区域参考，避免装配时没有足够的空间拧紧接线螺栓。在功能特性的还原上，模型也体现了该模块的双晶闸管共封装的结构特点，内部的芯片布局对应的外部端子标识1、2、3极的位置完全和实物一致，结构设计时可以配合电气原理图的接线定义，直接对应母排的相序连接，减少接线错误的概率。这类功率模块在实际应用中，往往需要搭配快速熔断器、阻容吸收回路共同组成功率单元，精准的三维模型可以帮助设计人员在同一装配环境下完成周边器件的布局，核算整个功率单元的体积占比，优化柜体内部的空间利用率，同时也可以提前模拟不同安装角度下的走线路径，避免线缆和模块发热区域直接接触，降低线缆老化的风险。对于散热设计而言，模型的基板平面尺寸准确，可以直接导入热仿真软件中作为热源边界，设置对应的损耗参数后模拟不同风速、

　　不同散热片规格下的温升情况，不用再反复测量实物尺寸调整仿真模型，大幅缩短前期设计的验证周期。另外，模块外壳上的认证标识、型号丝印的位置也在模型中做了对应还原，在做整机的可视化渲染或者生产装配指导图制作时，可以直接调用模型生成对应的示意图，不用再后期贴图处理，提升技术文档的制作效率。在进行模块化功率单元设计时，该模型还可以作为标准件导入到常用的三维设计软件中，和配套的散热风机、电容、母排、绝缘板等组件完成虚拟装配，检查所有配合面的公差匹配情况，比如绝缘板的开孔是否和模块端子、安装孔对齐，母排的折弯角度是否能避开外壳的凸起结构，安装螺栓的长度是否合适，会不会顶到模块内部的芯片区域造成器件损坏。很多现场应用中出现的模块损坏问题，往往不是器件本身的质量问题，而是安装时结构设计不合理，比如安装孔位不同心导致螺栓锁紧时基板受力变形，或者散热面贴合不紧密导致局部过热，精准的三维模型可以在设计阶段就对这些风险点进行排查，通过虚拟装配验证结构的合理性，减少后期样机试制时的整改次数，降低研发阶段的物料损耗和时间成本。
