多并联压缩冷凝制冷机组结构设计

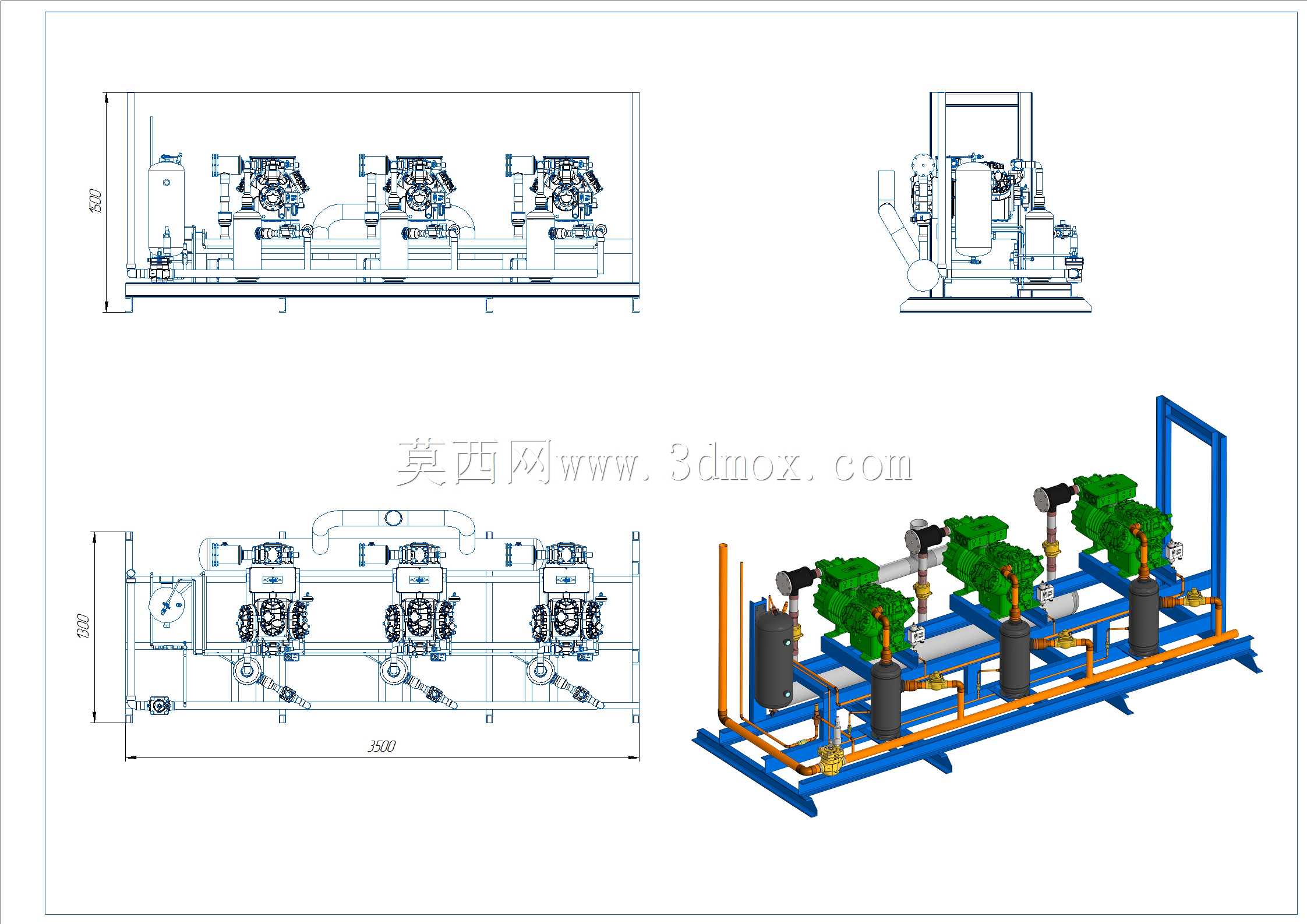

　　这套多并联压缩冷凝制冷机组的三维结构，主要面向大中型商用、工业低温制冷场景设计，常见于大型冷链物流冷库、食品速冻加工生产线、工业工艺冷却系统这类需要持续稳定提供大冷量输出的工况，相比单压缩机制冷单元，多机并联的架构可以根据实际冷负荷变化灵活调整开机压缩机数量，在部分负荷工况下大幅降低运行能耗，同时避免单台大排量压缩机启停时对电网的冲击，也能在单台压缩机维护时保留部分制冷能力，减少系统停机对生产或仓储环节的影响。从结构布局来看，整套机组采用撬装式集成设计，所有核心部件都固定在统一的蓝色型钢焊接底座上，底座的型钢选型兼顾承重与安装便利性，预留的地脚安装孔位可以直接与现场混凝土基础或钢架平台固定，不需要现场再做复杂的部件拼接，

　　能大幅缩短现场安装调试的周期。核心的压缩单元采用多台卧式压缩机并排布置的方案，每台压缩机的吸气、排气口都通过独立的支管接入总气液管路，管路走向沿底座框架排布，橙色的管路为高压排气与供液管路，低压回气管路做了对应的管径匹配，管路转弯处全部采用大半径弯头设计，减少制冷剂流动的沿程阻力，同时管路每隔一段距离就设置了管卡与底座框架固定，避免机组运行时管路振动产生的疲劳损伤，气液分离器、储液器这类压力容器部件布置在机组靠近操作侧的位置，方便日常运行时观察液位、检修阀门，油分离器、过滤器等辅助部件就近安装在对应压缩机的排气端，缩短管路长度的同时也便于维护更换。从设计思路上，这套机组的结构排布优先考虑了运维的可达性，所有需要定期操作的阀门、

　　需要更换的过滤部件都布置在无需拆卸其他部件就能伸手操作的位置，压缩机上方预留了足够的吊装空间，方便后期压缩机的检修吊装，电气控制元件的安装位集中布置在机组一侧，避免管路跑冷产生的凝露影响电气元件寿命。外形尺寸方面，整套机组的长度方向沿压缩机排布方向延伸，宽度方向预留了管路安装与侧面操作的空间，高度方向最高处为压缩机顶部的检修阀件位置，安装时需要在机组四周预留不小于800mm的操作通道，顶部预留不小于1200mm的吊装检修空间，底座的安装孔位间距匹配常规工业制冷机房的设备基础预留尺寸，不需要额外做基础改造。机组的冷凝器采用风冷式结构集成在撬体上？不对，从三维视图看，这套机组的冷凝侧配套的储液、分离部件都集成在撬内，

　　用户现场只需要连接蒸发器侧的供回液管路与电源即可完成主体安装，管路接口都集中布置在机组的同一侧，减少现场管路排布的复杂度。在结构细节上，每台压缩机的底座都设置了减震垫，阻断压缩机运行时的振动向底座与管路传递，高压管路的焊缝位置都预留了探伤操作的空间，方便生产制造时的质量检测，压力容器的安装支座都采用了滑动式固定结构，避免设备运行时温度变化产生的热胀冷缩应力拉扯管路与支座。这类并联制冷机组相比传统的单压缩机配独立冷凝的方案，整体占地面积更小，管路集成度更高，现场安装的工程量能减少60%以上，同时集中式的管路设计也减少了制冷剂泄漏的潜在点位，提升系统运行的可靠性。在建模过程中，所有部件的装配关系都严格按照实际制冷系统的安装规范设置，管路的同心度、法兰的对接位置都和实际生产要求一致，结构工程师可以直接参考这套模型的排布逻辑做同类型机组的改型设计，也可以作为制冷机房设备布局的参考模型，核对设备安装的空间边界与管路走向，避免现场安装时出现空间干涉、操作空间不足的问题。
