带DIY外壳的小型空气压缩机组装结构

　　这款小型空气压缩单元的设计，最初是面向桌面级气动作业场景做的适配，日常给小型气动喷枪、低压气动夹具、模型制作类气动工具提供稳定气源，也能满足实验室小流量气动元件测试、小型设备气动吹扫的使用需求，区别于工业级大型空压机的大体积高功耗，这套结构更侧重小空间内的部署灵活性，适合工位分散、用气量波动小的作业环境。

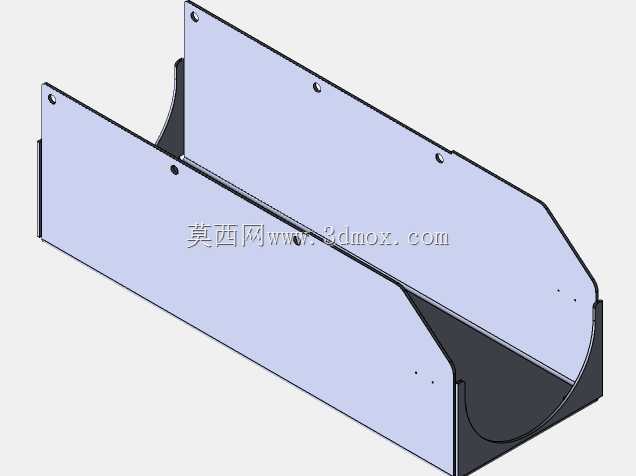

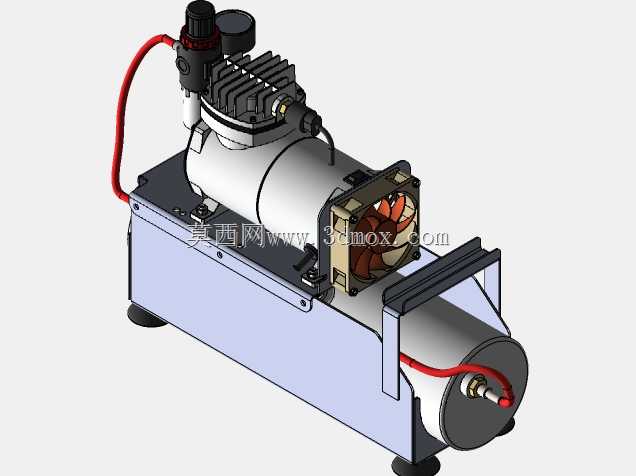

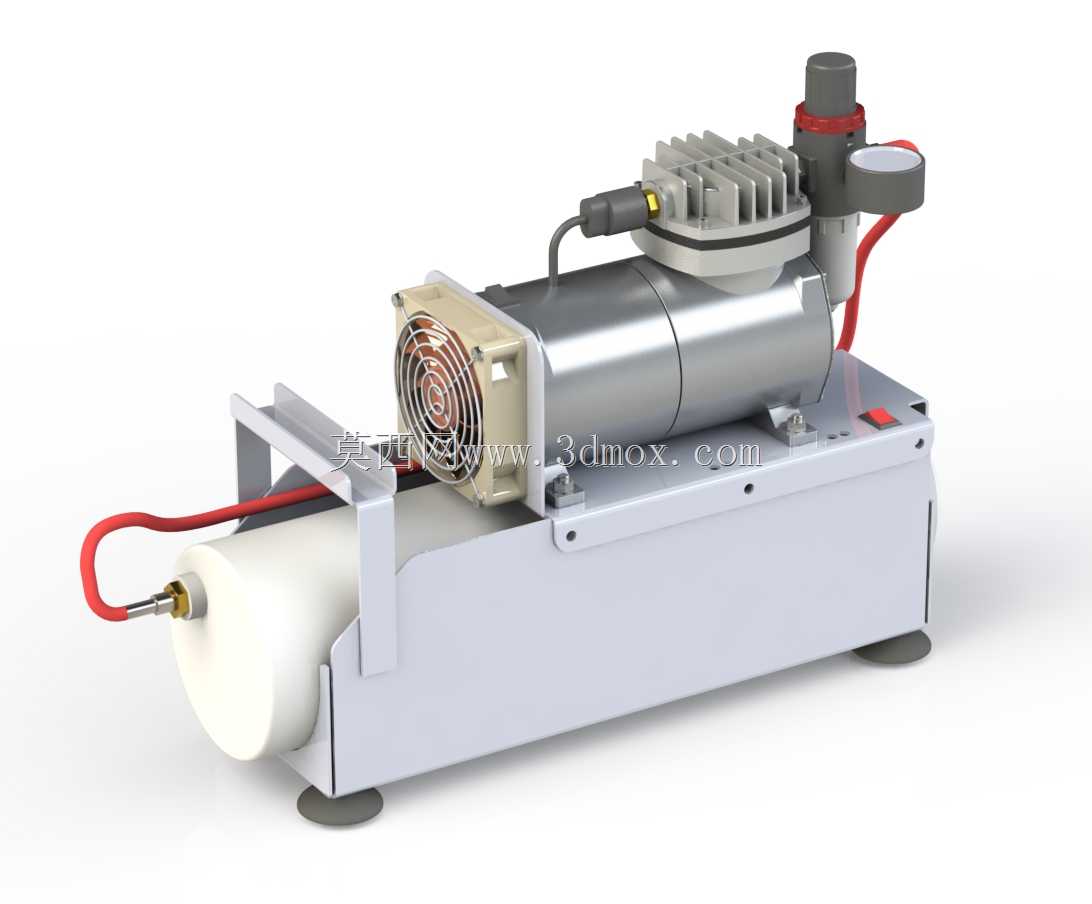

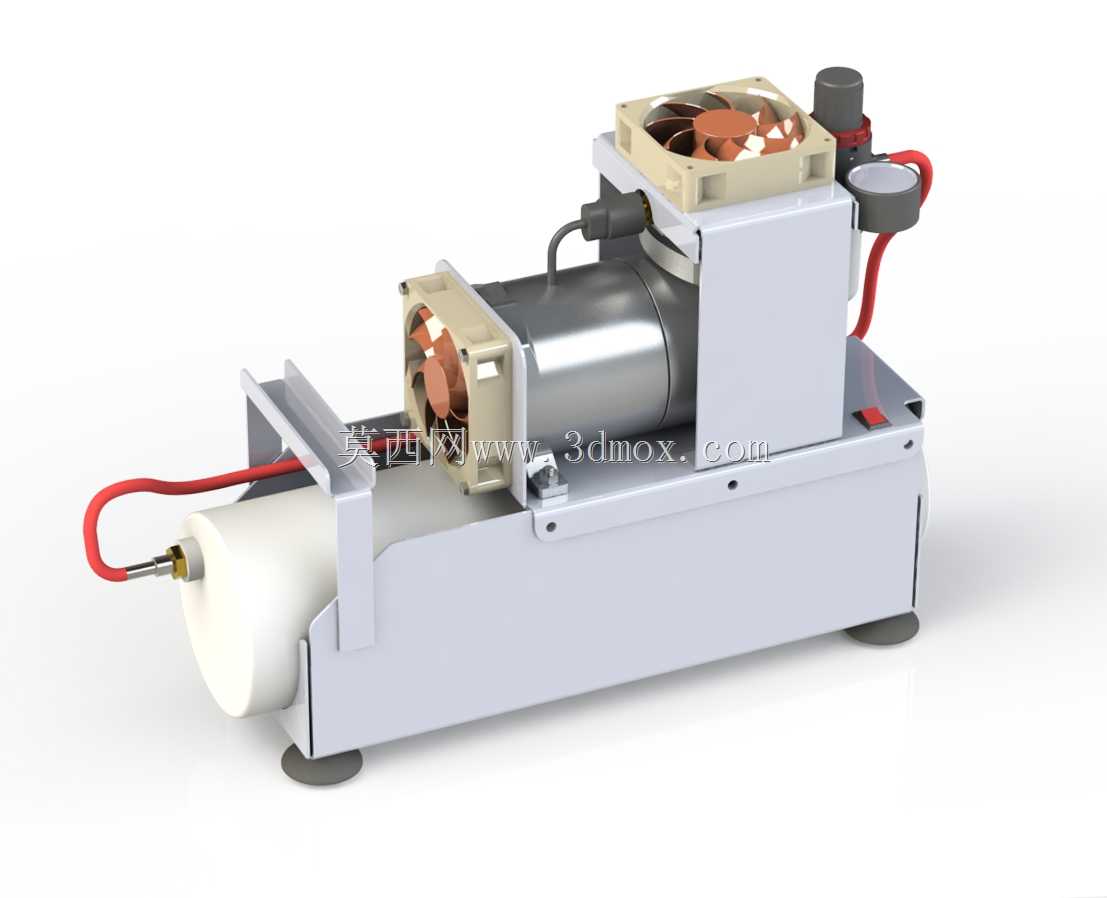

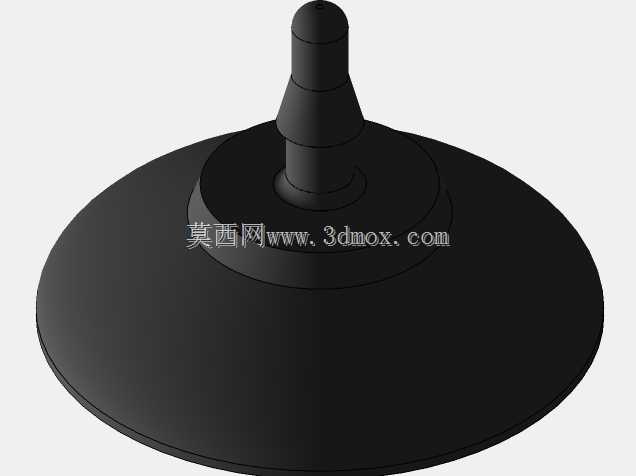

　　整套结构的布局逻辑围绕紧凑性展开，将压缩泵头、驱动电机、储气腔体、散热组件、调压阀件全部集成在一体式金属外壳内，外壳采用2mm厚度的板材弯折成型，底部预留四个减震支脚的安装位，支脚突出底座底面8mm，可抵消泵头运行时的往复振动，避免设备在光滑工作台面出现位移。设备整体的安装边界控制在长320mm、宽140mm、高210mm范围内，侧面预留10mm的管线避让空间，背部预留电源接口与开关安装位，不需要额外预留大面积检修空间，日常放置在工作台边角即可完成部署。

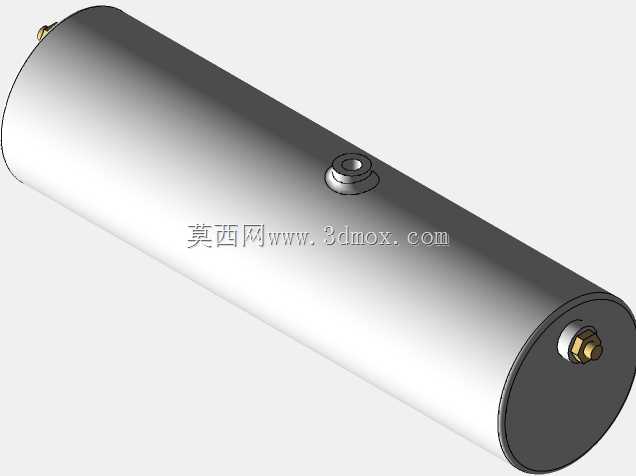

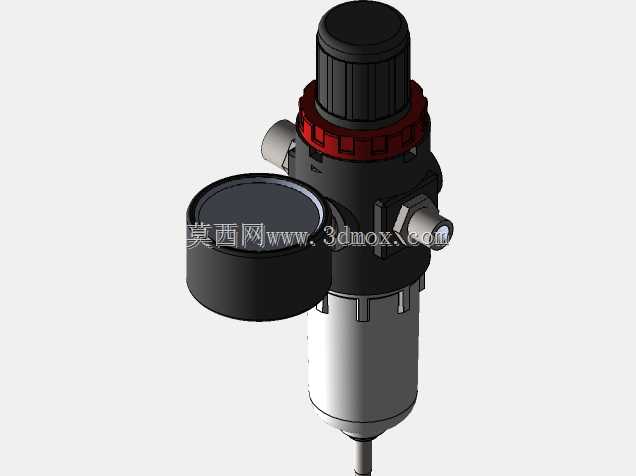

　　设计过程中对散热结构做了针对性调整，泵头位置的散热鳍片直接与金属外壳的通风槽对齐，驱动电机端加装轴流散热风扇，风扇的出风方向正对电机外壳与泵头连接位置，可将连续运行时的核心部件温度控制在合理区间，避免长时间作业出现过热保护。储气腔体采用卧式布局固定在底座前部，腔体出气端直接连接调压阀与快插接头，可根据外接设备的需求调整输出气压，调压阀旁配套设置气压表，可实时显示输出端压力数值，方便作业人员快速调整参数。

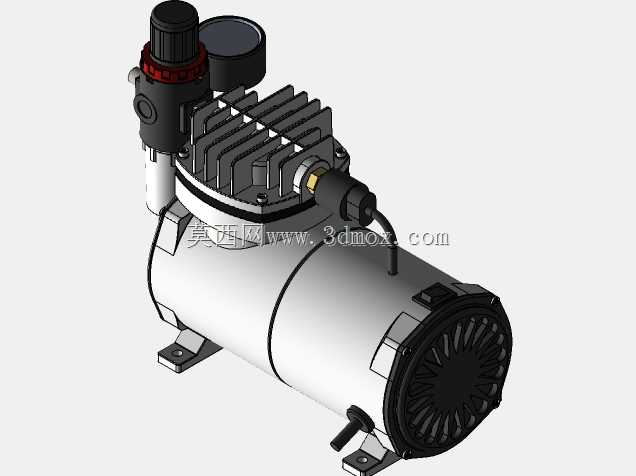

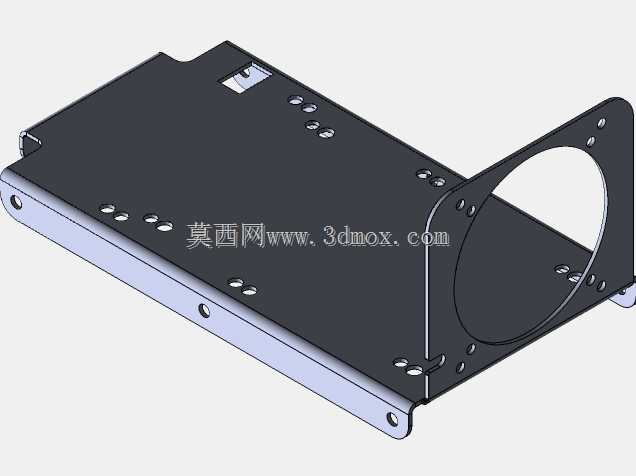

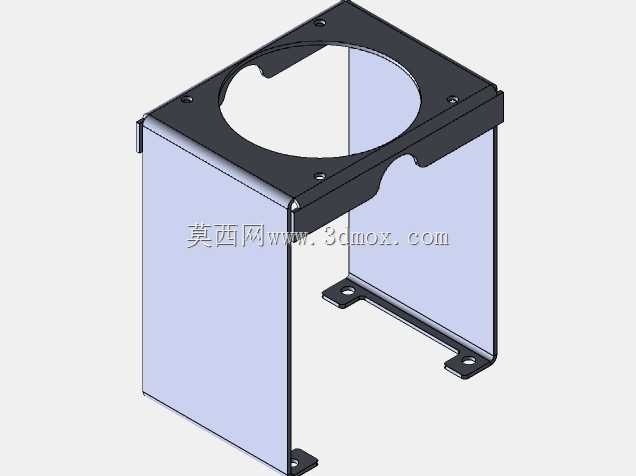

　　结构上做了不少适配DIY改装的冗余设计，外壳顶部预留了多个拓展安装孔位，用户可根据自身使用需求加装额外的阀组、油水分离器或者压力开关，不需要对外壳主体做二次切割加工。原本的压力开关安装位做了通用化设计，可适配市面上多数常见型号的小型压力控制器，用户可根据自己的用气习惯调整启停压力阈值。泵头与电机的连接采用标准联轴器结构，后期如果需要更换不同功率的驱动单元，只需要调整电机安装座的固定位置即可，不需要重新加工整套底座结构。

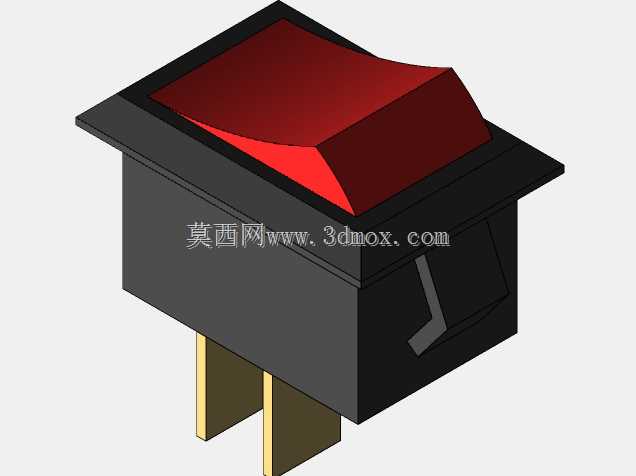

　　气路连接部分全部采用耐高压柔性软管，软管的弯曲半径预留了足够的余量，避免设备运行振动导致管路弯折堵气，管路接头位置都做了密封处理，可保证0.8MPa工作压力下无泄漏。设备的控制按钮集中布置在外壳前部右侧位置，包含电源开关、泄压按钮，操作时不需要探身到设备背部，单手即可完成启停与泄压操作。考虑到手动DIY组装的需求，所有零部件的安装都采用标准紧固件连接，没有焊接固定的结构，普通用户借助常用的内六角扳手、螺丝刀即可完成整机组装与零部件更换，不需要专用的工装夹具。

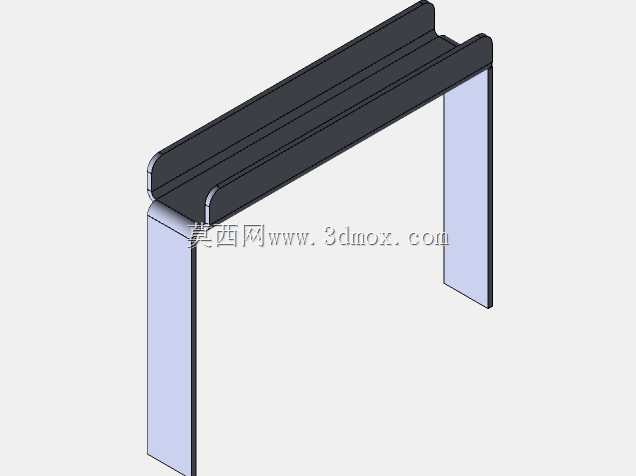

　　这套结构的设计没有采用一体化密封外壳，而是在侧面与底部都预留了通风间隙，既可以保证散热效率，也能降低设备运行时的风噪，在桌面环境使用时不会产生过大的噪音干扰。储气腔体的固定采用抱箍结构，后期如果需要更换更大容积的储气罐，只需要调整抱箍的固定位置即可，兼容性更强。调压阀的安装位置特意做了抬高处理，连接气动工具时管路不会与底座产生摩擦，延长软管的使用寿命。
