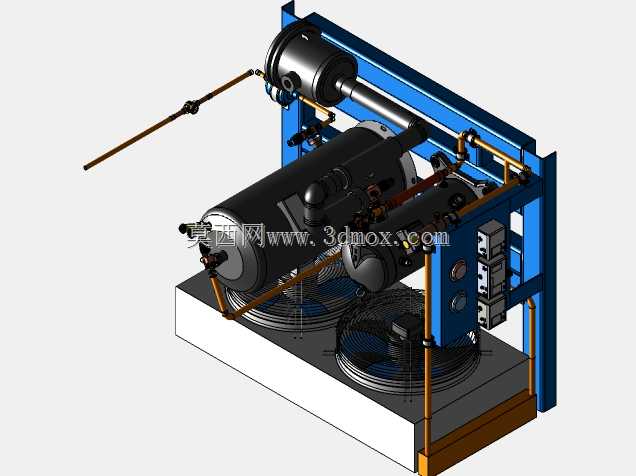

商用制冷机组结构三维设计方案

　　这套制冷机组的三维结构设计，首先要匹配中小型商用冷链、工业工艺冷却的实际落地场景，比如商超冷柜配套、小型冷库冷源供给、工业生产环节的低温水循环冷却这类常见工况，在建模阶段就把现场安装的边界条件做了前置考量，避免后期现场安装时出现管线干涉、检修空间不足的问题。从设备实际用途出发，整套机组承担的是制冷循环的核心动力输出与换热整合功能，把压缩机、冷凝器、节流组件、气液分离器、管路阀件这些分散的制冷系统部件做了集成式布局，相比零散采购部件现场拼接的方案，集成化的结构能减少现场安装的管路焊接工作量，降低冷媒泄漏的风险点，同时也能缩减整机的占地尺寸，适配更多安装空间受限的使用场景。在功能特性的设计上，建模时特意区分了高压侧与低压侧的管路走向，

　　高压排气侧的管路做了圆弧过渡处理，避免直角弯折带来的冷媒流动阻力增大问题，同时预留了压力检测、温度检测的传感器安装位，不用后期在管路上二次开孔焊接，保证管路的结构强度与密封性。冷凝器的排布采用了迎风面最大化的布局，风机安装位与冷凝翅片的间距做了反复校核，既保证翅片表面的风速均匀，避免出现换热死角，也控制了风机运行时的振动传递到机组机架的幅度，减少整机运行的共振噪音。设计思路上没有追求过度紧凑的堆叠，而是把日常需要检修维护的部件，比如干燥过滤器、视液镜、高低压保护器，都布置在了机组正面的易操作区域，操作人员站在机组正面就能完成常规的滤芯更换、参数检测操作，不用侧身或者探入机组内部操作，符合设备运维的人机工程要求。

　　机架部分采用了型钢焊接的框架结构，建模时对承重点做了应力分布的模拟，压缩机安装位预留了减震垫的安装空间，减震垫的压缩量行程也做了尺寸校核，避免压缩机运行时的振动直接传递到机架，导致管路长期受振动出现疲劳开裂。外形尺寸上，整机的长宽高边界控制在常规商用机房的门洞通行尺寸范围内，底部预留了叉车孔位，方便设备进场搬运时直接用叉车转运，不需要额外做吊装准备，也适配大多数老旧机房的通道宽度，不用对现场通道做拆改。安装边界方面，机组背部预留了足够的散热通风距离，侧面预留了管路连接的操作空间，外接冷媒管、冷却水管的接口都布置在了机组的同一侧，方便现场管线的集中排布，同时电气控制盒的安装位避开了冷凝水可能滴落的区域，

　　所有走线的线槽都做了防水折弯处理，避免冷凝水渗入电气盒引发电路故障。建模过程中对每个部件的装配公差都做了匹配，比如法兰连接的密封面预留了垫片的压缩厚度，螺栓连接的位置预留了扳手操作的空间，不会出现螺栓装上之后没法拧扳手的问题。对于制冷系统里的承压部件，比如储液罐、气液分离器的安装固定，都做了抱箍式的固定结构，抱箍与罐体之间预留了橡胶减震垫的位置，既保证罐体固定牢靠，也能吸收设备运行时的微小振动，避免长期运行出现固定件松动。整套模型的结构细节完全贴合实际生产装配的逻辑，没有出现理想化的无法落地的结构设计，不管是用来做制冷系统的方案演示，还是指导实际的生产装配，都能直接对应到实际的加工与安装环节，不会出现设计与生产脱节的问题。
