水冷式冷凝压缩制冷机组结构设计

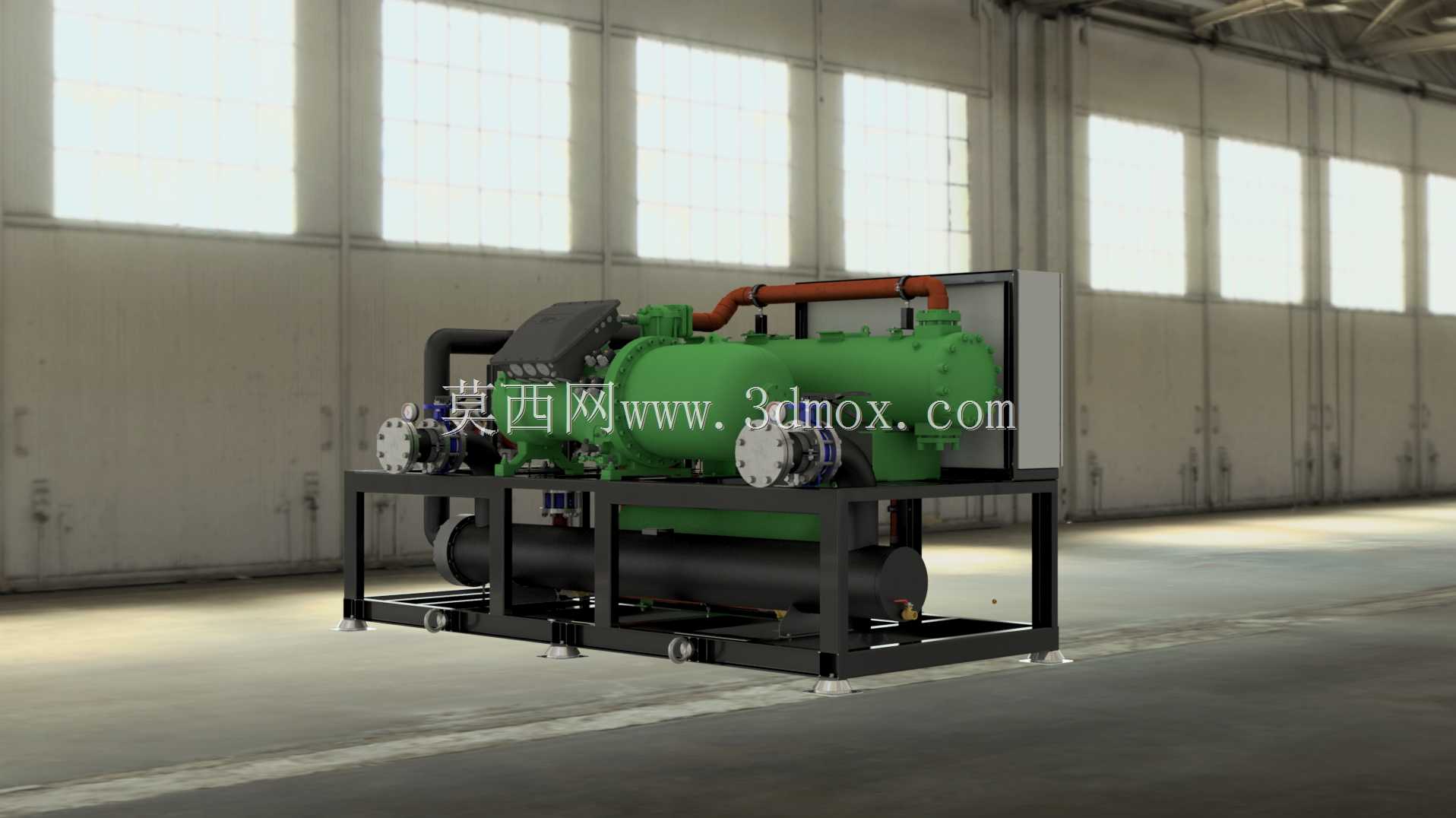

　　这套水冷冷凝式制冷机组的三维结构，核心面向工业低温制冷场景搭建，常见于食品速冻生产线、化工工艺冷却段、大型商超中央冷库配套、工业恒温试验舱这类需要持续稳定提供低温载冷能力的工况，区别于风冷式制冷机组，它依靠水冷回路带走冷凝侧热量，在环境温度偏高、热负荷波动大的工业厂区场景里，制冷效率衰减幅度远低于同匹数风冷机型，长时间满负荷运行时的能耗表现更稳定。从结构布局来看，整套机组采用撬装一体式框架设计，底部是型钢焊接的公共底座，所有核心部件都预装固定在底座上，底座下方配置可调式支撑脚杯，现场安装时不需要额外做复杂的混凝土预埋基础，只需要找平地面、对接水电管路和制冷管线就能完成就位，能大幅缩短现场施工的周期，也方便后期整体移位检修。

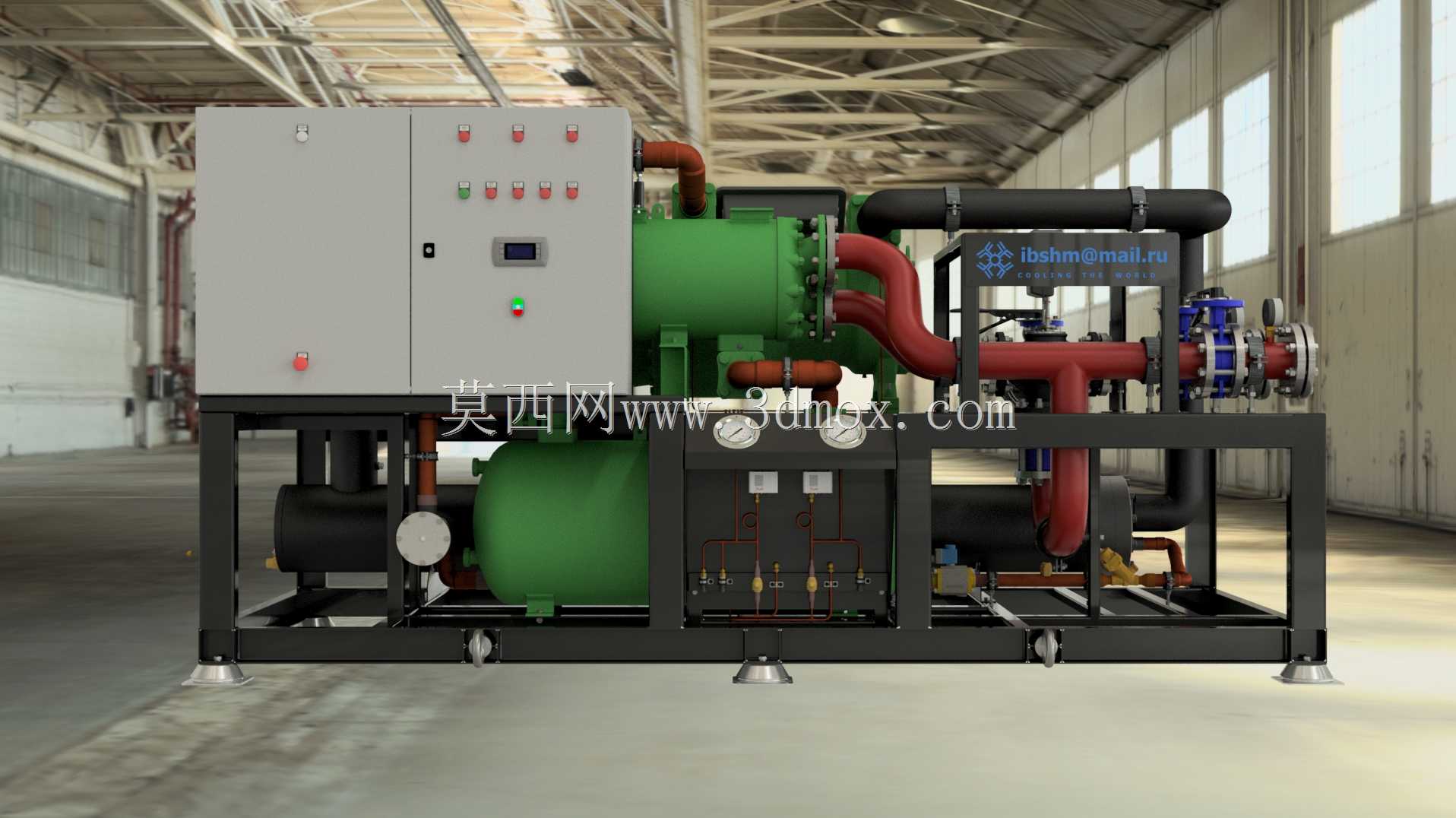

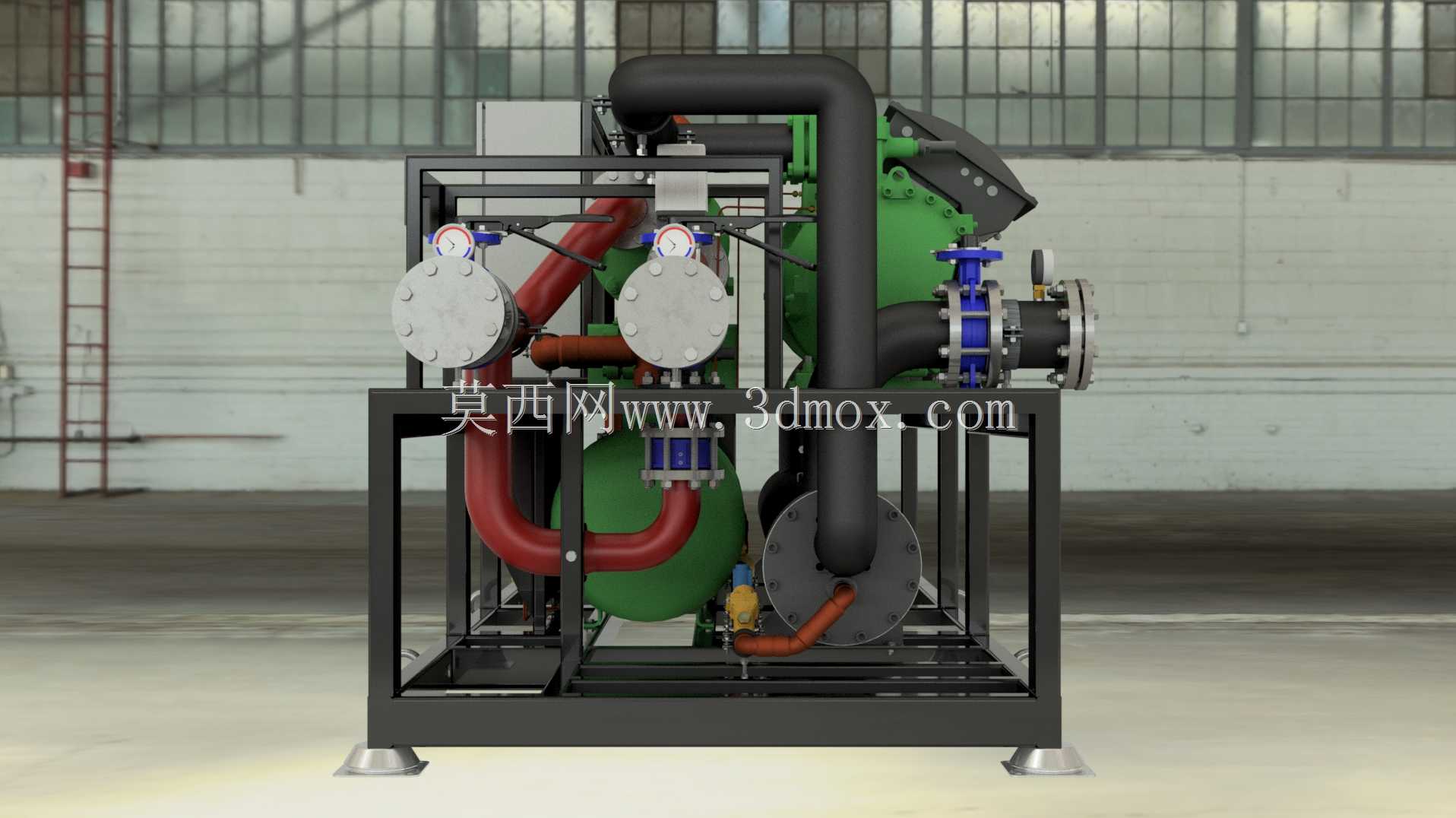

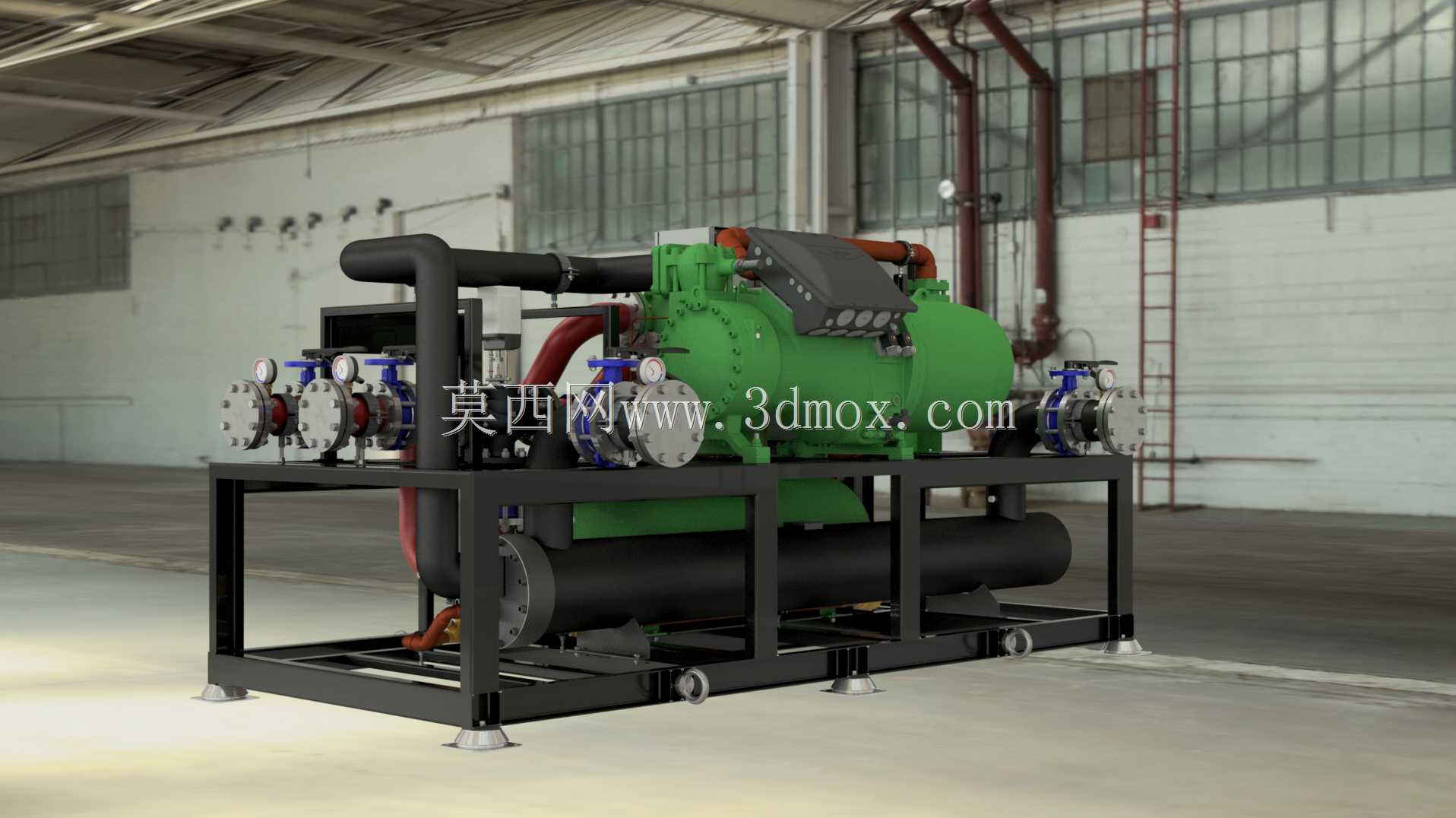

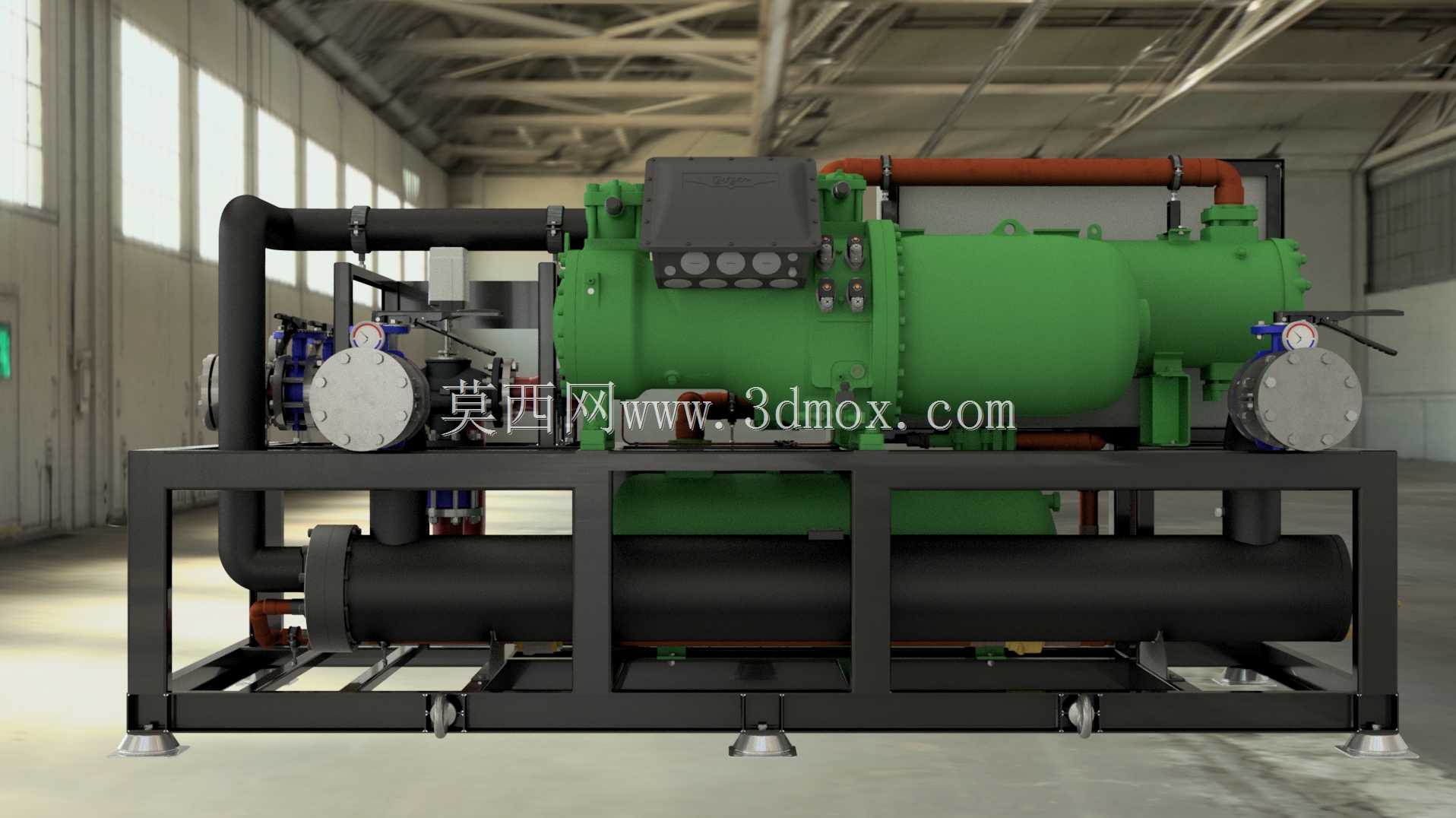

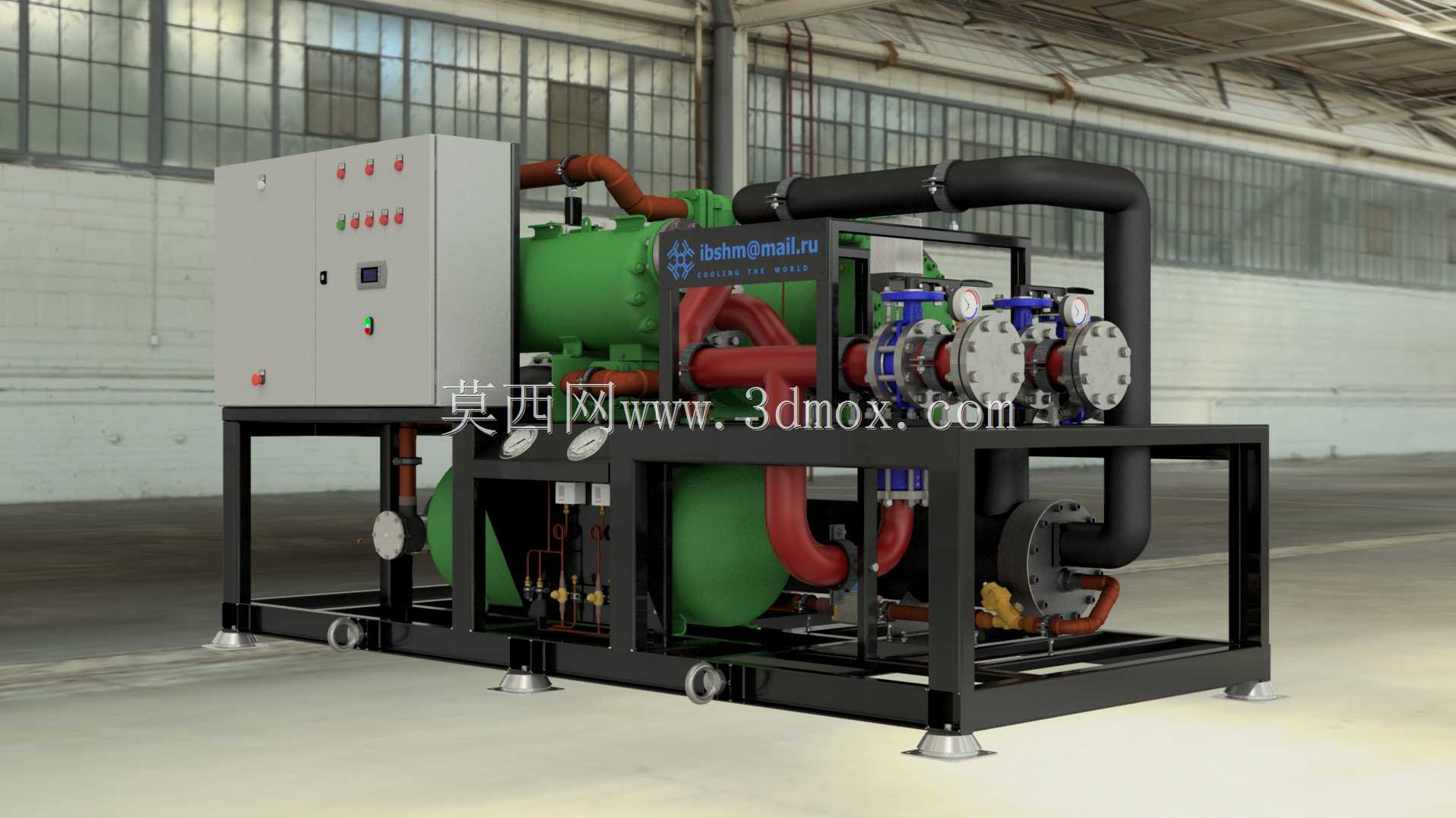

　　核心部件的排布逻辑遵循管路最短、运维留位的原则：左侧是集成式电气控制柜，柜门上排布了运行状态指示灯、急停按钮、参数显示屏和操作按键，柜体内部预留了PLC控制模块、交流接触器、热继电器等电气元件的安装位，强弱电走线都通过柜体侧边的走线槽和机组其他部件隔离，避免管路凝露、运行振动影响电气元件寿命；紧邻电控柜的是绿色涂装的螺杆式制冷压缩机，作为整套机组的动力核心，它的吸排气口直接对接旁侧的卧式壳管式水冷冷凝器，冷凝器的水侧接口预留了法兰连接位，方便外接循环冷却水塔管路，制冷剂侧则通过大口径红铜管路连接下方的气液分离器、干燥过滤器、视液镜等制冷辅件，管路走向都做了圆弧弯处理，减少制冷剂流动的沿程阻力，

　　管路和部件连接的位置都预留了检修操作空间，比如过滤器两端的截止阀位置，后期更换滤芯不需要拆解周边大段管路。机组的制冷参数匹配350kW制冷量工况，蒸发侧可适配-12℃的锡膏类载冷工况或者-7℃的铜加工冷却工况，制冷剂采用R407C环保冷媒，整套管路的壁厚、阀门通径都按照该冷媒的工作压力等级选型，高压侧管路耐压等级满足2.5MPa以上，低压侧满足1.6MPa以上，管路上还预留了高低压压力表、压力传感器的安装接口，能实时监测系统运行压力，出现压力异常时能通过电控系统触发保护停机。外形尺寸方面，整套撬装机组的长宽高边界控制在常规工业厂房门洞通行尺寸范围内，宽度不超过2.2米，高度不超过2.3米，长度控制在3.5米以内，

　　能直接通过标准工业厂房的货运电梯、车间大门，不需要在进场时拆解部件；机组侧面预留了1米以上的运维操作通道，日常巡检时可以直接观察到所有压力表读数、视液镜的冷媒状态，检修压缩机、阀门部件时也有足够的操作空间，不需要额外拆除周边护板。设计时还考虑了运行振动的控制，压缩机、冷凝器这类重型部件和底座之间都加装了橡胶减震垫，连接管路的关键位置也设置了管道减震支架，避免机组运行时的振动传递到外接管路或者建筑结构上，降低运行噪音的同时也减少管路焊缝长期受振动出现开裂泄漏的风险。水冷回路的设计上，冷凝器内部的换热管采用高效内螺纹铜管，水侧流程做了多回程设计，能提升冷却水和冷媒的换热效率，水侧接口还预留了放水阀、排气阀位置，冬季停机时可以排空冷凝器内部存水，避免低温冻裂换热管。整套模型的结构细节还原度很高，从螺栓连接的位置、管路的固定管卡、电气走线的防护套管到底座的吊装孔位都做了完整建模，不管是用于制冷设备的结构设计参考、新项目的选型方案演示，还是制冷安装工程的施工交底，都能直接提取对应的结构尺寸、安装点位做参考，不需要再重新测绘核心部件的排布位置。
