家具柜门合页安装定位钻孔工装

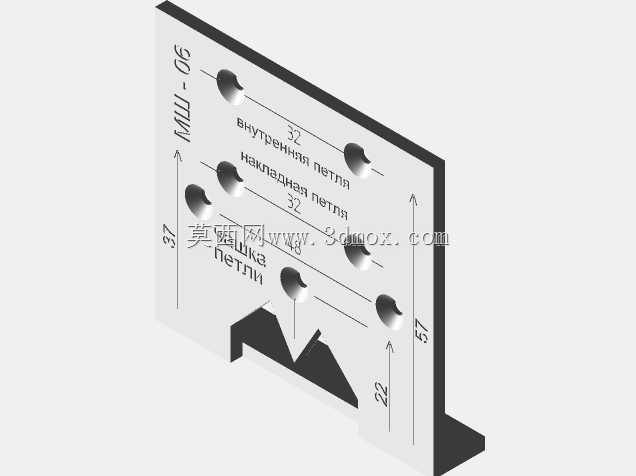

　　在定制家具现场安装与柜体批量生产环节，柜门合页的安装定位精度直接决定最终装配质量，传统安装作业中，工人多依赖卷尺测量、铅笔划线的方式确定合页底座与杯孔位置，不仅作业效率偏低，还容易出现划线偏差、孔位错位的问题，轻则导致柜门安装后缝隙不均、开关卡顿，重则需要返工补孔，破坏板材饰面影响成品美观度。这款定位工装正是针对家具合页安装的痛点设计，整体采用L型折弯结构，使用时可直接卡靠在板材侧边，无需反复测量划线，就能快速确定合页安装的所有孔位位置，大幅降低对工人操作经验的依赖，即使是刚入行的安装人员，也能快速完成高精度的孔位定位作业。工装本体上设置了多组定位孔位，对应不同规格合页的安装孔距，同时预留了避让空间，可适配直臂、中弯、

　　大弯等不同类型的柜门合页安装需求，定位孔的位置经过反复校准，孔位同轴度偏差控制在0.1mm以内，钻孔时钻头可直接穿过定位孔完成作业，有效避免钻孔过程中钻头跑偏导致的孔位倾斜问题。从结构设计来看，工装的L型折弯边高度经过精准核算，卡靠在18mm厚度的常规家具板材上时，折弯边与板材侧边完全贴合，不会出现晃动间隙，保证定位基准的一致性；工装表面蚀刻的刻度标识可辅助工人快速确认安装边距，无需额外借助测量工具，进一步压缩单组合页的安装定位时间。工装的整体尺寸控制在手掌可握持的范围内，重量轻便，现场安装时可随身携带，不会增加作业人员的负重负担；定位孔的边缘做了倒角处理，一方面可以引导钻头快速对准孔位，另一方面也能减少钻头与工装本体的摩擦，

　　延长工装的使用寿命。在批量柜体生产场景中，这款工装可配合台钻使用，将工装固定在台钻工作台的指定位置，板材只需靠紧工装定位边即可完成批量钻孔作业，相比传统划线定位的方式，批量加工的孔位一致性可提升90%以上，有效降低批量生产中的返工率。针对现场安装场景，工装的边角全部做了圆角钝化处理，不会划伤板材饰面，也不会在搬运使用过程中划伤作业人员；工装的平板部分厚度经过优化，既保证了足够的结构刚性，钻孔时不会因受力产生形变，又不会因厚度过大导致钻头行程不足，适配常规充电钻、手电钻的钻孔作业需求。不同于市面上常见的塑料材质定位工装，这款工装的结构刚性更强，长期使用不会出现孔位磨损、定位偏差的问题，即使在高频次的批量作业场景下，

　　也能长期保持定位精度。在实际使用过程中，工人只需将工装的折弯边卡紧在板材的安装侧边，根据合页类型选择对应的定位孔，使用夹具或手按压固定工装后，即可直接通过定位孔完成钻孔作业，整个定位过程耗时不超过10秒，相比传统测量划线的方式，单组柜门的安装时间可缩短60%以上。同时工装的多规格孔位设计，可覆盖市面上绝大多数常规家具合页的安装尺寸，无需针对不同合页更换不同的定位工装，减少了现场工具携带的数量，提升作业的便捷性。工装表面的定位标识采用蚀刻工艺制作，长期摩擦使用也不会出现标识磨损脱落的问题，作业人员可快速识别对应的孔位规格，减少选错孔位的失误概率。在设计过程中，还充分考虑了不同板材厚度的适配性，折弯边的内侧做了微小的让位斜度，即使板材厚度存在±0.2mm的公差，也能顺利卡靠在板材侧边，不会出现卡滞或间隙过大的问题；定位孔的孔径略大于常规合页安装螺丝的外径，预留了微小的调整余量，在保证定位精度的同时，也能适配不同品牌合页的微小尺寸差异。
