线性导向承载金属安装基板结构

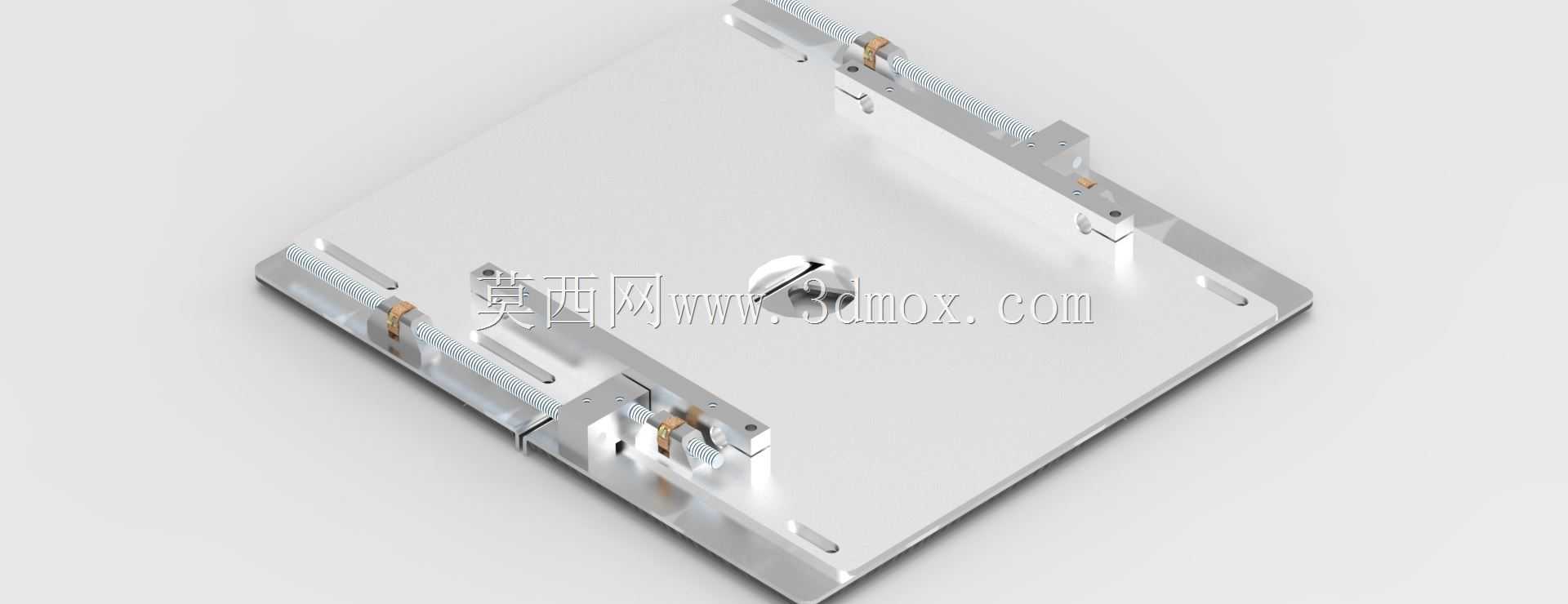

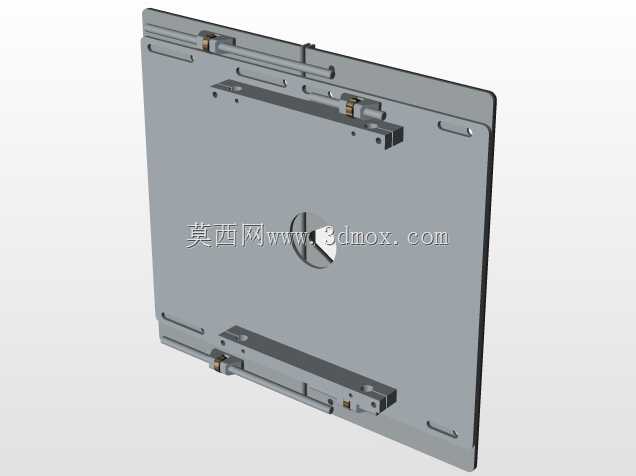

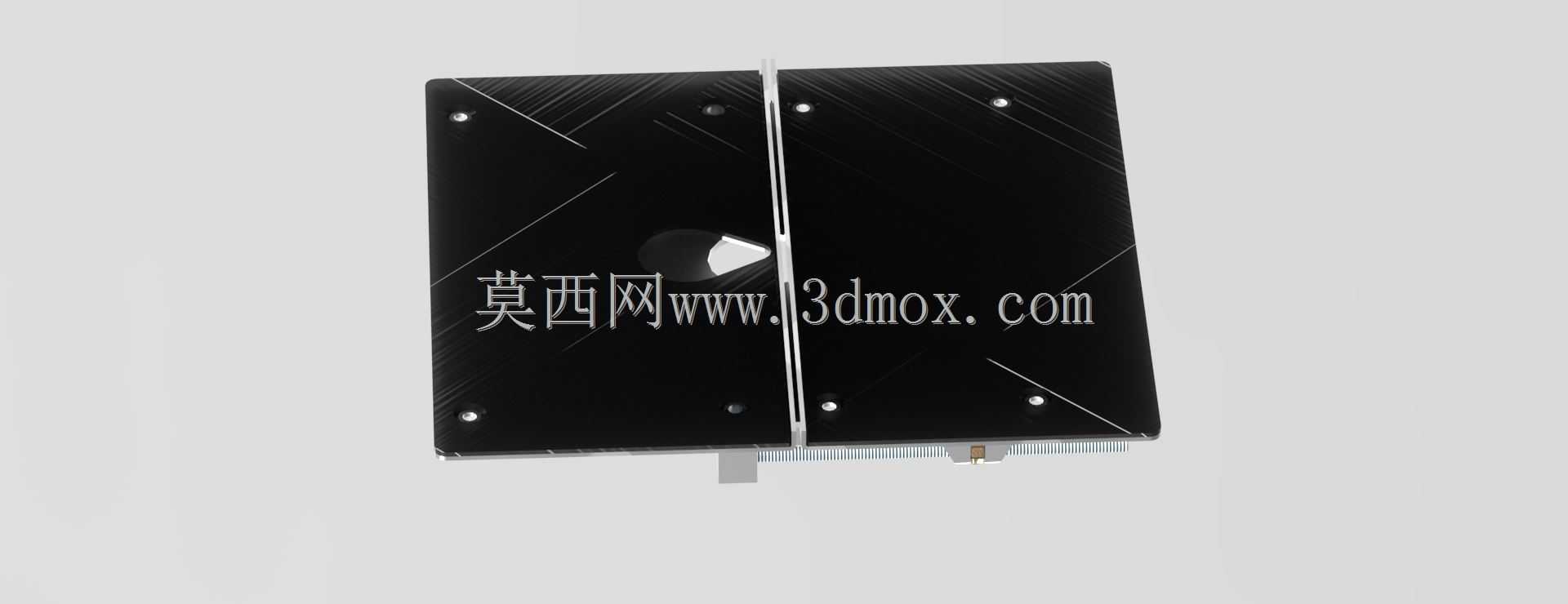

　　该结构件主要面向通讯设备内部精密组件的装配承载场景，在通讯终端、信号传输模块的生产测试与组装工位中，承担核心功能模组的定位、导向与承载作用，可适配小行程精密位移调节的装配需求，解决通讯类精密部件组装过程中对位精度不足、滑动卡滞的常见问题。从结构设计逻辑来看，整体采用一体化金属平板作为基底，基底平面经精密铣削加工，平面度控制在微米级，保证搭载组件安装后的基准面精度，避免因基面形变导致的组件对位偏差。基底两侧对称布置线性导向组件，导向件采用圆柱光轴搭配滑动锁紧座的结构，光轴两端通过立式支撑座固定在基板边缘，支撑座与基板之间采用定位销加紧固件的双重固定方式，保证导向轴的平行度公差，滑动座可沿光轴做直线往复运动，滑动座上预留多组安装孔位，

　　可直接搭载待装配的通讯功能模块，滑动座侧面设置锁紧螺钉，可在行程任意位置实现锁止，满足装配过程中不同工位的位置固定需求。基板中心位置设置带定位凸台的安装位，凸台与基板一体加工成型，凸台外径与待安装核心组件的定位孔公差配合采用H7/g6间隙配合，既保证组件安装时的顺利导入，又能控制径向窜动量在装配允许范围内，凸台中心设置沉头孔，可从基板背面穿入紧固件实现核心组件的固定，避免正面紧固件突出影响其他组件装配。基板边缘设置多组均匀分布的安装腰型孔，腰型孔的长轴方向与导向轴轴向垂直，可实现基板整体在设备机架上的横向位置微调，适配不同规格通讯组件的装配工位调整需求，腰型孔的沉头深度与所用紧固件的头部尺寸匹配，保证紧固件安装后不突出基板底面，

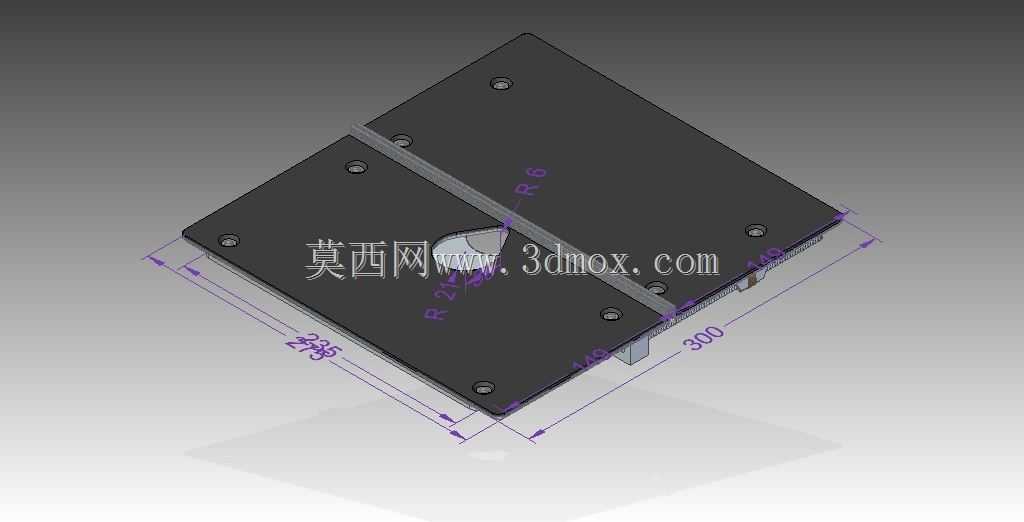

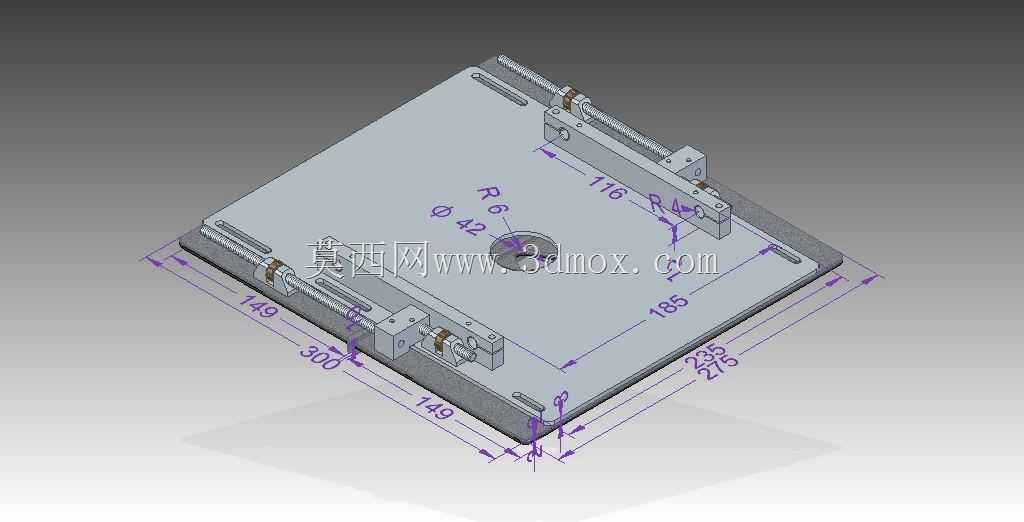

　　确保基板与机架安装面的完全贴合。从安装边界尺寸来看，基板整体为矩形结构，长宽比例接近1.2:1，厚度根据承载需求设置为8mm，可承受最大5kg的搭载重量而不产生明显形变，两侧导向轴的中心距为基板宽度的0.75倍，滑动座的有效行程为基板长度的0.6倍，可覆盖通讯类小型模组装配的常规位移调节范围。在实际使用过程中，该结构可直接集成到通讯产品的半自动组装工站中，搭配小型驱动件即可实现组件的精准推送对位，也可作为手动调试工装的承载平台，用于通讯模块的性能测试工位，其对称式的导向结构设计可抵消单侧滑动带来的偏转力矩，保证滑动过程中搭载组件的平面度始终保持稳定，不会出现倾斜卡滞的情况。基板表面采用硬质阳极氧化处理，提升表面硬度与耐磨性能，

　　避免长期滑动摩擦导致基面磨损，导向光轴采用轴承钢材质经淬火处理，表面粗糙度达到Ra0.8，降低滑动座移动时的摩擦阻力，滑动座内部镶嵌自润滑衬套，无需额外加注润滑脂即可长期保持顺畅滑动，适配通讯产品组装车间的无尘环境要求，避免润滑脂挥发对精密电子组件造成污染。结构上所有棱角处均做C1倒角处理，既避免装配过程中划伤操作人员，也能消除加工应力集中，提升构件的长期使用稳定性，所有安装孔位的位置度公差均控制在0.02mm以内，保证搭载组件安装后的重复定位精度满足通讯类精密产品的装配要求。
