多规格圆角铣削加工定位模板

　　在金属切削加工的日常场景里，边角倒圆角是绝大多数结构件都要经历的工序，不管是压铸成型后的铸钢、铝合金零件去毛刺倒圆角，还是板材焊接前的坡口预处理、机加工件的棱边安全倒角，都需要稳定的定位基准来保证圆角半径的一致性，避免人工手持工件靠模时出现的半径偏差、棱边歪斜、圆角接刀痕明显等问题。这套圆角加工模板就是针对这类场景设计的定位工装，覆盖5mm、10mm、15mm、20mm、25mm、30mm六种常用圆角半径规格，能直接适配立式铣床、小型数控雕刻机的工作台装夹需求，不需要额外制作复杂的专用夹具，就能快速完成不同半径圆角的铣削加工作业。

　　从结构设计来看，模板主体采用对称式多边形布局，中心预留的通孔是装夹定位孔，可直接穿过T型槽螺栓固定在机床工作台上，也能配合平口钳的夹持位完成快速装夹，主体上分布的多个沉孔是用来固定不同规格的圆角定位块，也就是图中醒目的黄色嵌件，每个黄色定位块对应一种圆角半径，定位块的工作面经过精密修型，和待加工工件的棱边贴合时能形成稳定的定位支撑，铣刀沿着定位块的圆弧面走刀，就能一次性加工出标准半径的圆角，不需要反复对刀测量半径尺寸。

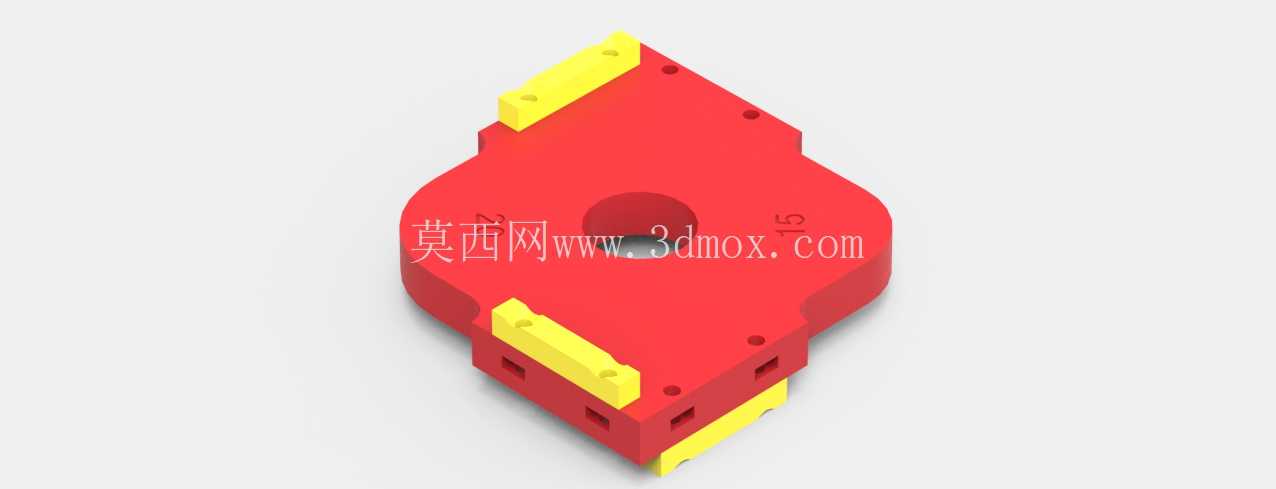

　　设计时特意将不同半径的定位块做了颜色区分，现场操作工人不需要反复核对刻字标识，就能快速识别需要的半径规格，减少换型时的核对时间，同时定位块采用快拆式嵌装结构，长期使用出现磨损后可以单独更换对应规格的定位块，不需要整体报废模板主体，能有效降低工装的维护成本。考虑到加工时的切屑排出问题，模板主体上预留了多个方形排屑缺口，铣削产生的金属切屑可以顺着缺口直接落到工作台排屑槽里，不会堆积在定位面附近影响工件的定位精度，也避免切屑刮伤工件已加工表面。

　　在安装边界上，模板的整体外轮廓尺寸控制在常规小型铣床的工作台行程范围内，不需要调整机床的行程限位就能完成全半径范围的加工，中心定位孔的直径适配通用的M12、M16装夹螺栓，能和绝大多数机加工车间的现有装夹配件通用，不需要额外采购定制螺栓。实际使用时，只需要根据待加工圆角的半径选好对应的定位块安装到主体上，将工件的待加工棱边贴紧定位块的圆弧工作面，用压板或者台钳固定好工件，就可以启动铣床走刀，走刀过程中定位块能同时起到导向和限位的作用，即使是操作经验不足的新工人，也能加工出半径一致、表面光滑的圆角，有效降低人工操作的技能门槛。这套模板尤其适合小批量多品种的机加工车间、模具修配车间使用，这类场景往往不需要投入专用的圆角加工专机，用现有通用铣床配合这类简易工装，就能满足绝大多数零件的圆角加工需求，相比手工打磨圆角的方式，加工效率能提升数倍，圆角的尺寸一致性也能得到稳定保证，避免出现同一批次零件圆角大小不一的问题，在压铸模具的修配、钣金零件的棱边加工、工装夹具的零部件制作等场景下都能发挥作用。
