CR2-M4规格U型卡接式端子紧固结构

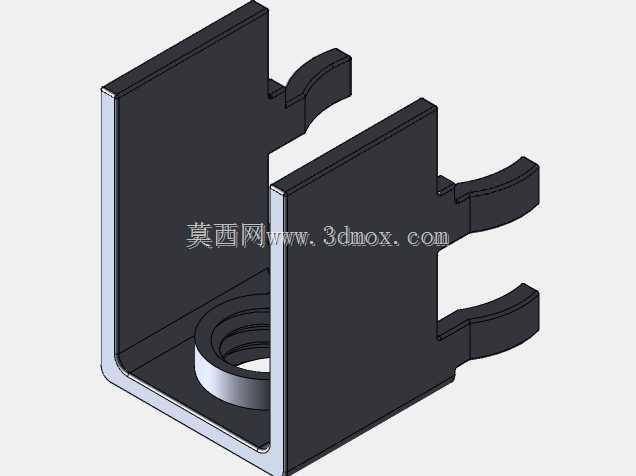

　　在低压电气柜内部布线、通讯设备信号接线、小型工控模组电源接驳这类场景里，端子紧固结构的可靠性直接决定了整条线路的通断稳定性，很多现场运维遇到的间歇性信号丢包、接线端发热打火问题，追根溯源都是端子压接结构设计冗余不足、卡接力度衰减导致的。这款U型卡接式端子结构，就是针对M4规格接线柱的压接固定需求开发的，整体采用单侧开口的U型折弯主体，两侧壁向外延伸出两对带弧度的弹性卡爪，U型腔体底部集成了同轴的环形衬套结构，和M4规格的接线柱形成精准的配合间隙。从实际装配逻辑来看，这种结构不需要额外的紧固件辅助，安装时只需要将U型开口对准接线柱的安装位平推，两侧的弹性卡爪会顺着接线柱旁的安装卡槽滑入，到位后卡爪的弧形止退面会卡在卡槽的限位台阶上，

　　避免长期受线材拉扯、设备振动影响出现松脱位移。底部的环形衬套是整个结构的受力核心，它的内孔尺寸和M4接线柱的外径保持0.1mm左右的间隙配合，装配后衬套端面会和接线柱的压接面完全贴合，当接线端的螺丝锁紧时，锁紧力会均匀分布在整个衬套环面上，不会出现传统平垫片压接受力不均、局部压溃导线铜丝的问题。设计之初就考虑了冲压加工的工艺可行性，整个主体结构采用单张金属板材经连续模折弯、冲压成型，没有额外的焊接、铆接工序，两侧卡爪的弧度是经过反复试装调整的，既保证推入安装时的阻力不会过大，方便产线工人徒手装配，又能保证卡入后的止退力达到150N以上，满足常规工业场景下的抗振动要求。外形尺寸方面，

　　U型主体的侧壁高度刚好匹配常规通讯端子排的安装槽深度，不会出现突出槽位干涉相邻端子接线的问题，两侧卡爪的外伸长度控制在3mm以内，安装后整体结构完全嵌入端子排的安装位内，相邻端子之间的安全爬电距离完全符合低压电气的安全规范。安装边界上，这款结构适配的接线柱中心距为8mm，和市面上主流的6s系列通讯端子排的安装孔位完全兼容，不需要对现有端子排做任何改模调整就可以直接替换使用。和传统的螺丝锁紧式端子片相比，这种带弹性卡爪的结构在装配效率上提升明显，传统端子片需要人工对位、扶稳再拧螺丝，单工位装配耗时大概在8秒左右，这款结构推入到位后只需要拧入锁紧螺丝即可，不需要额外对位扶稳，单工位装配耗时可以压缩到3秒以内，

　　非常适合大批量产线的快速装配需求。另外，结构的折弯处做了小圆角过渡处理，避免了尖锐边角在装配时刮伤导线绝缘层、或者划伤作业人员手指的问题，卡爪的末端也做了圆弧收边，推入安装时不会刮伤端子排的塑料安装槽，减少长期拆装带来的槽位磨损。在实际工况测试中，这款结构经过-20℃到85℃的温度循环测试后，卡爪的弹性衰减率控制在5%以内，不会因为长期高低温交替出现卡接力下降导致的松脱问题，底部衬套的平面度控制在0.05mm以内，锁紧后和接线柱的接触电阻稳定在毫欧级，大电流通过时的发热温升远低于行业标准要求的阈值。针对通讯设备内部布线空间紧凑的特点，整个结构的壁厚控制在0.8mm，在保证结构强度的前提下尽可能压缩了占用空间，U型腔体的内部空间刚好可以容纳2根1.5平方毫米的多股铜芯导线，压接后导线不会出现散丝外露的问题，满足通讯设备内部布线的整洁度和安全要求。
