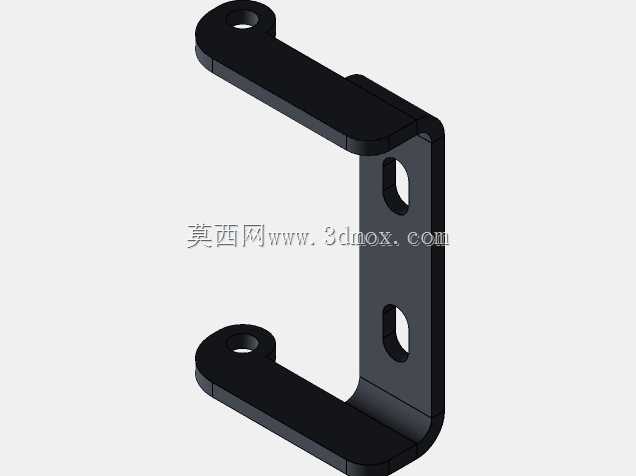

电气柜面板可拆卸式暗装铰链结构

　　这类铰链主要应用在工业电气控制柜、低压配电盘、现场操作箱的面板与箱体门框连接场景，区别于外露式明装合页，安装完成后仅在面板开合侧留极小缝隙，不会破坏柜体面板的整体平整外观，同时能避免外露合页积尘、被外力磕碰变形的问题，适配车间、户外基站、设备内置电控舱等多场景的防护需求。从功能特性来看，该铰链采用销轴贯穿式的转动结构，转动副配合间隙控制在合理范围，开合过程无明显旷量，转动阻尼均匀，不会出现面板下垂剐蹭门框的问题；单侧带折弯安装翼的结构，可直接通过螺栓固定在面板内侧的预冲孔位，无需在面板外露面加工沉头孔，既减少了面板加工工序，也避免了外露螺丝孔位的防护隐患。设计过程中首先考虑的是安装适配性，安装翼上的固定孔位做了长圆槽设计，

　　允许安装时存在±1mm的位置偏差，降低柜体焊接、面板折弯带来的形位公差对装配的影响；销轴两端做了翻边铆压处理，不会出现销轴脱出导致面板脱落的问题，转动接触位置预留了微小的储油间隙，长期使用无需频繁加注润滑脂也能保持顺畅开合。外形尺寸方面，铰链整体厚度控制在12mm以内，安装后完全隐藏在面板与门框的15mm安装间隙内，不会占用柜内的元器件安装空间；固定翼的折弯高度匹配2mm厚冷轧钢板面板的常规安装边高度，安装后铰链与面板内侧完全贴合，不会出现凸起干涉柜内走线槽或者小型元器件的情况。安装边界上，该铰链适配1.5-2.5mm厚度的冷轧钢板、不锈钢面板，门框侧的配合边宽度仅需20mm即可完成安装，无需额外加宽门框的折边尺寸；

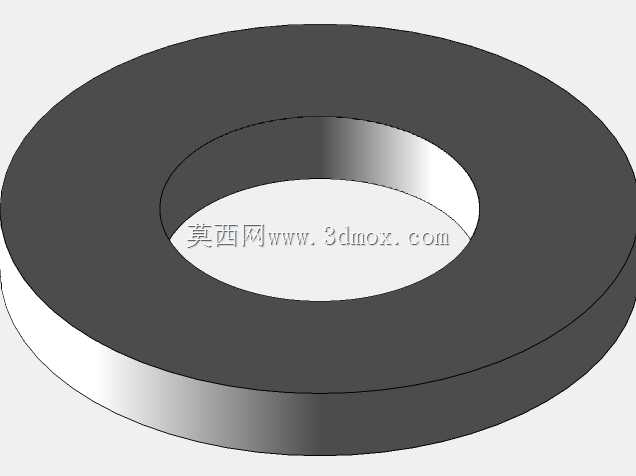

　　单只铰链的额定承重可达8kg，常规400*600mm尺寸的电气面板配置上下两只铰链即可满足承重需求，若面板宽度超过800mm可在中间位置增设一只，避免面板长期开合出现变形。不同于民用家具的薄板铰链，该结构的所有受力部位均做了圆角过渡处理，没有应力集中的尖锐棱角，在频繁开合的工况下不会出现根部断裂的问题；表面采用黑色喷塑处理，与常规电气柜的RAL7035、RAL9005配色都能适配，不会出现明显的色差。在实际选型过程中，需要注意核对面板与门框的配合间隙，若间隙小于10mm可适当磨薄铰链底座的厚度，若间隙大于18mm可在铰链与安装面之间增加调整垫片，保证转动过程中面板与门框不会出现剐蹭；销轴的材质选用不锈钢材质，在潮湿、有腐蚀性气体的车间场景下也不会出现锈蚀卡滞的问题，相比普通铁质铰链的使用寿命提升3倍以上。
