6C63128-70规格圆柱定位销结构设计

　　在工装夹具设计、精密机械装配、通讯设备结构组装这类对部件相对位置精度有严苛要求的场景里，定位销是绕不开的基础定位元件，这款直径6mm、长度70mm的圆柱定位销，就是针对小空间高精度定位需求开发的结构件。做结构设计的同行都清楚，定位销的核心作用不是承载主要载荷，而是在装配环节限制两个或多个部件之间的自由度，保证装配件的相对位置精度满足设计公差要求，避免装配错位导致的设备运行卡滞、配合间隙超差、信号对接失效等问题，尤其是通讯类设备的模组装配，板卡与壳体、接插件与安装基座的定位精度往往直接影响信号传输稳定性，这类小直径长圆柱定位销的应用占比很高。

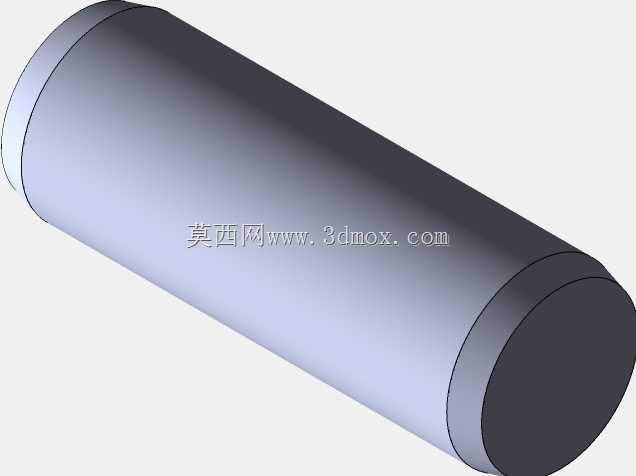

　　从结构设计思路来看，这款定位销采用全圆柱等径设计，没有设计端部倒角以外的异形结构，这种设计的考量首先是加工工艺性，等径圆柱面可以通过外圆磨一次装夹完成精加工，圆柱度公差更容易控制到IT6级以上，能满足精密定位的配合要求；两端做了小尺寸的45度倒角，既可以在压入安装时起到导向作用，避免销孔边缘被刮削产生毛刺影响装配精度，也能防止安装后端部锐边划伤操作人员或相邻部件。销体表面没有设计滚花、卡槽等额外结构，说明这款定位销是采用过盈配合压入销孔的安装方式，依靠销体与销孔壁的静摩擦力实现固定，不需要额外的卡簧、螺栓等紧固件锁定，这种安装方式的优势是结构紧凑，不需要在销体或安装件上加工额外的锁定结构，适合安装空间局促、定位点排布密集的场景。

　　从尺寸边界来看，这款定位销公称直径6mm，总长度70mm，长径比接近11.7，属于长圆柱定位销范畴，这类长径比的定位销在应用时需要注意两个设计要点：一是销孔的同轴度公差，因为销体长度较长，如果两个对接部件的销孔同轴度超差，压入时会出现销体别劲、安装阻力陡增的问题，严重时甚至会导致销体弯曲变形，丧失定位精度，所以在加工对应销孔时，通常会采用配钻、配铰的工艺，两个部件叠合后一次加工销孔，保证孔位的同轴度；二是安装时的压入方向，要顺着销体的倒角导向端垂直压入，不能采用敲击的方式野蛮安装，避免销体出现倾斜，导致定位面偏移。

　　在实际功能特性上，这款定位销的圆柱配合面可以同时限制对接部件的X、Y两个方向的平移自由度，以及绕X、Y轴的转动自由度，配合一个螺栓紧固结构，就可以完全固定两个部件的相对位置，这种“销定位+螺栓紧固”的组合是机械装配里最经典的连接方式，定位销承担定位精度保障的作用，螺栓承担承载锁紧的作用，两者分工明确，既能保证装配精度，又能承受足够的连接载荷。在通讯设备的结构装配中，这类定位销常用来定位射频模组、屏蔽罩、接口安装板这类对位置精度要求高的部件，比如通讯基站的内部模组装配，多个射频板卡之间的接插件对接精度要求在0.1mm以内，仅靠螺栓的安装间隙是无法保证对接精度的，必须靠定位销提前限定板卡位置，再锁紧螺栓，才能保证接插件的可靠对接，避免出现信号接触不良的问题。

　　在选型应用时，需要注意这款定位销的配合公差选择，如果是用于需要反复拆装的检修场景，销体与其中一个部件的销孔可以采用间隙配合，与另一个部件采用过盈配合，形成“半固定”的安装方式，拆装时销体留在过盈配合的部件上，不会脱落丢失；如果是永久装配不需要拆解的场景，可以采用双端过盈配合，进一步提升连接的刚性和定位精度。另外，长圆柱定位销在使用时要避免承受径向的重载冲击，因为长径比较大的销体抗径向剪切载荷的能力有限，如果有径向载荷需求，需要搭配承载销或者螺栓共同受力，不能让定位销单独承担载荷，否则容易出现销体剪断、变形的问题，导致定位失效。

　　从建模角度来说，这类圆柱定位销的三维建模不需要复杂的特征，核心是保证圆柱面的圆度、圆柱度公差，以及两端倒角的尺寸一致性，建模时要注意标注清楚配合面的尺寸公差、表面粗糙度要求，因为定位销的配合面粗糙度直接影响压入后的摩擦力和定位稳定性，通常配合面的粗糙度要控制在Ra1.6以下，才能保证稳定的过盈配合和定位精度。
