碳纤维材质龙门式运动执行机构结构

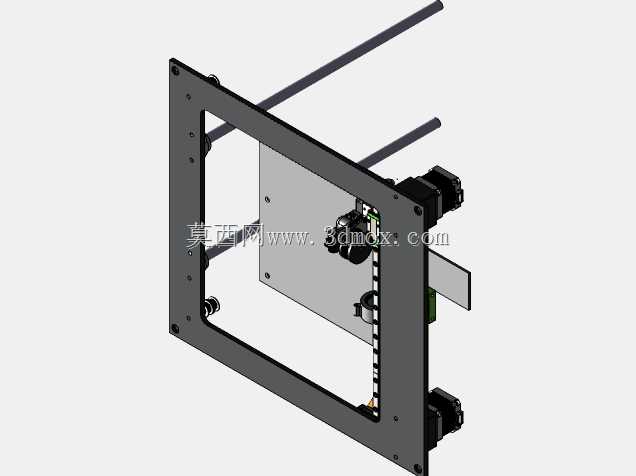

　　这套龙门式运动结构在桌面级增材制造设备的应用场景中，主要承担成型平面内的X/Y轴精准运动承载功能，区别于传统型材拼接的同类型结构，其主框架采用碳纤维板材作为核心承载基材，从材料选型阶段就针对性解决了普通金属框架自重偏大、高速运动下惯量过高的痛点，同时碳纤维材质的低热膨胀系数，也能大幅降低长时间连续运行过程中，框架因电机、驱动模块发热产生的形变量，提升运动定位的一致性。从结构布局来看，整体采用方正的外框承载设计，两根平行的线性光轴作为横向运动的导向基准，光轴两端直接固定在碳纤维主框架的安装孔位上，省去了额外的转接固定件，既压缩了整体装配的累计公差，也减少了不必要的结构重量。运动执行端采用双侧同步驱动的布局形式，

　　两个驱动单元分别布置在框架的两个对角位置，通过同步带传动带动中间的运动滑台完成平面内的位移，这种布局相比单侧驱动的结构，能有效避免长行程下传动带拉扯产生的滑台偏摆问题，滑台的导向依靠光轴上的直线轴承完成，运动过程中摩擦阻力更小，运行噪音也能控制在较低水平。设计阶段首先明确了安装边界的约束条件，整体外框的安装孔位采用对称式排布，适配常规桌面级设备的机箱内部安装空间，不需要对原有设备的机箱结构做大幅修改就能完成替换安装，框架上预留的驱动模块安装位做了沉台设计，驱动单元安装后表面与框架平面齐平，不会额外占用外部空间，滑台部分预留了执行末端的标准安装接口，可以直接适配常规的作业执行组件，不需要额外加工转接板。从结构刚性的设计考量上，

　　碳纤维主框架的厚度经过受力校核，在承受双侧驱动的张紧力、滑台运动的动态载荷时，框架的形变量控制在微米级，不会因为长期受力出现框架翘曲的问题，光轴的安装孔位采用同轴度公差约束，装配后两根光轴的平行度误差控制在允许范围内，避免滑台运动过程中出现卡滞、顿挫的情况。传动部分的同步带张紧结构做了集成化设计，张紧调节机构直接集成在框架的驱动端安装位上，不需要额外加装张紧轮组件，调节时只需要微调驱动模块的固定位置就能完成同步带张紧度的调整，日常维护的操作难度大幅降低。走线部分的布局也做了针对性优化，框架侧边预留了走线槽的安装位置，驱动电机的线缆、末端执行组件的线缆可以沿着框架侧边规整布置，避免运动过程中线缆与运动部件产生剐蹭，

　　也能减少线缆随运动反复弯折产生的疲劳损坏问题。这套结构除了应用在增材制造设备上，也可以适配小行程的平面雕刻、点胶作业场景，只需要更换滑台上的执行末端组件，就能完成不同的作业功能，整体结构的零件数量相比传统同规格金属框架结构减少了近三成，装配工序也更简单，批量生产时的装配效率能得到明显提升。框架的边角位置做了圆角过渡处理，避免装配和维护过程中尖锐边角划伤操作人员，所有外露的安装孔位都做了倒角处理，螺丝安装时不会出现孔口毛刺影响装配精度的问题。在运动性能的匹配上，这套结构的整体自重较轻，搭配对应的伺服驱动单元时，高速运动下的启停响应速度更快，加减速过程中框架产生的振动更小，能适配更高的运动速度要求，同时因为碳纤维材质的阻尼特性，运动过程中产生的振动衰减速度更快，不会出现持续共振影响作业精度的问题。
