梅尔齐v2主控板配套散热防护外壳

　　这款外壳是针对桌面级FDM3D打印机常用的梅尔齐v2主控板开发的配套防护结构，日常在桌面级3D打印设备的电控系统改造、旧机维修替换场景中使用频率很高。很多DIY玩家和小型设备运维人员在组装或维护3D打印机时，经常遇到主控板裸露在外，容易被掉落的打印耗材碎屑、车间浮尘污染引脚，或是被工具误触造成短路的问题，这款外壳的核心作用就是给主控板提供物理防护，同时整合散热风道，解决主控板长时间工作的温升问题。

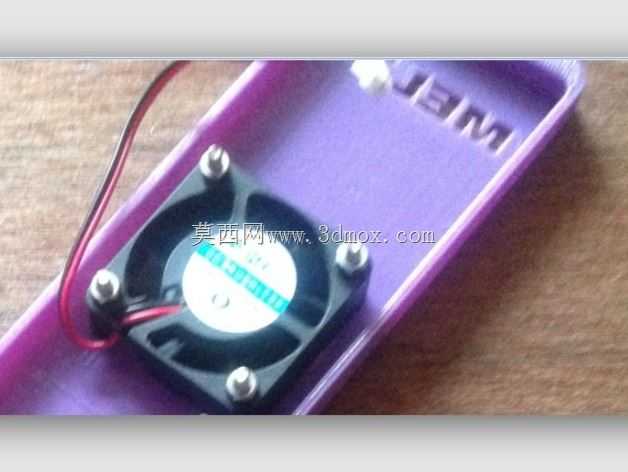

　　从功能特性来看，外壳预留了40mm规格轴流风扇的安装位，适配12V供电的常规散热风扇，安装时可以将风扇供电线路并联到设备热床加热回路的供电端，不需要额外增设独立供电接口，简化了走线难度。外壳表面开设了多组平行通风格栅，格栅的开孔方向顺着风扇的出风流向设计，能让气流直接扫过主控板上的步进驱动芯片、电源管理模块这些发热集中的区域，避免热量在壳体内淤积。外壳上还预留了状态指示灯的透光避让位，不需要拆开外壳就能直接观察主控板的供电、通讯状态指示灯，日常巡检设备状态时不用额外拆卸结构件。

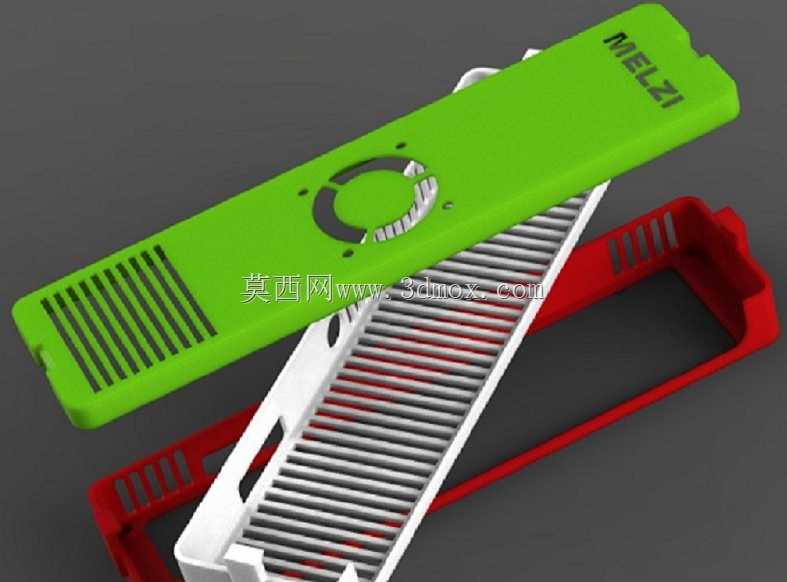

　　设计思路上，这款外壳采用上下扣合的分体式结构，上盖和下壳通过侧边的卡扣结构实现固定，不需要额外使用螺丝紧固，拆装维护时直接掰开卡扣就能打开壳体，更换主控板接线、调整跳线帽的时候操作效率很高。壳体的内壁做了限位筋设计，主控板放入后会被筋位牢牢卡在固定位置，不会因为设备运行时的振动出现移位，避免板载接口和壳体发生剐蹭。针对主控板的外接接口位置，壳体侧边做了精准的开口避让，USB通讯口、电机接线端子、温度传感器接口、加热回路接线端都能完全露出，插接线材时不会被壳体挡住，不需要额外打磨修整。

　　安装边界方面，壳体的整体长度刚好覆盖梅尔齐v2主控板的整个板身，宽度方向预留了接线端的操作空间，安装后不会和打印机机架上的其他型材、传动部件发生干涉。壳体的安装孔位和主控板的原生固定孔完全对齐，可以直接使用M3规格的螺丝将壳体连同主控板一起固定在打印机的机架型材上，不需要额外打孔改装。壳体的壁厚采用1.5mm的常规3D打印壁厚设置，使用PLA、PETG等常规打印耗材都能顺利制作，打印时不需要添加支撑结构，所有开孔和卡扣结构都采用自支撑角度设计，打印完成后去掉底垫就能直接组装使用。

　　实际使用中，这款外壳除了基础的防护和散热作用，还能规整主控板周边的走线，所有外接线路都从壳体侧边的预留开口引出，不会和打印机的运动皮带、丝杆发生缠绕，大幅降低设备运行时的线路故障概率。针对不同的使用场景，壳体还预留了扩展安装位，可以根据需要加装侧挂的走线槽，或是固定小型的滤波电容模块，不需要额外在壳体上钻孔改造。外壳的边角都做了R2的圆角处理，安装维护时不会划伤手部，也不会刮破线材的绝缘层，符合电控部件防护结构的安全设计要求。
