CR8挤出机热端散热热中断结构件

　　做FDM 3D打印机热端改装的工程师都清楚，热中断部位的散热设计直接决定了长时间打印的堵头概率，这款CR8规格的散热热中断件，就是针对近程挤出热端的热窜问题做的针对性结构优化，适配市面上多数CR系列改装热端的安装位，不用额外做支架改孔就能直接替换原厂件。

　　从实际装机的场景来看，这个零件的核心作用是隔开加热块与挤出机进料段的热传导，避免喉管上部温度过高导致耗材提前软化膨胀，造成进料阻力增大甚至堵料断料。整个散热主体采用多鳍片平行排布的结构，鳍片的厚度和间距经过热仿真校核，既保证了足够的散热面积，又不会因为鳍片过密导致风道风阻过大，配合常规的4010轴流风扇直吹，就能把喉管上部的温度稳定控制在耗材玻璃化转变温度以下，哪怕是连续几十小时打印PLA、PETG这类常用耗材，进料段也不会出现粘料滞料的情况。

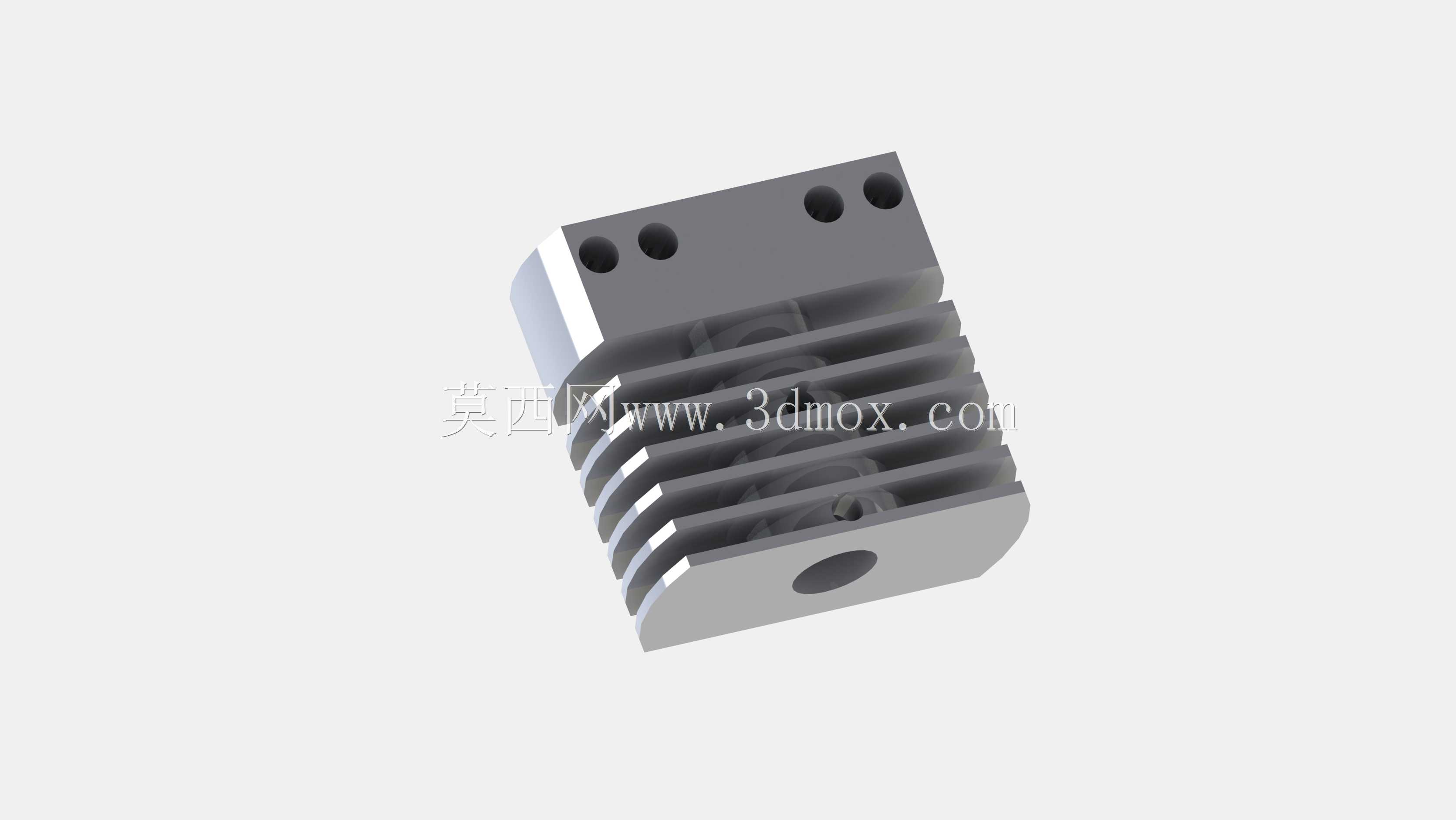

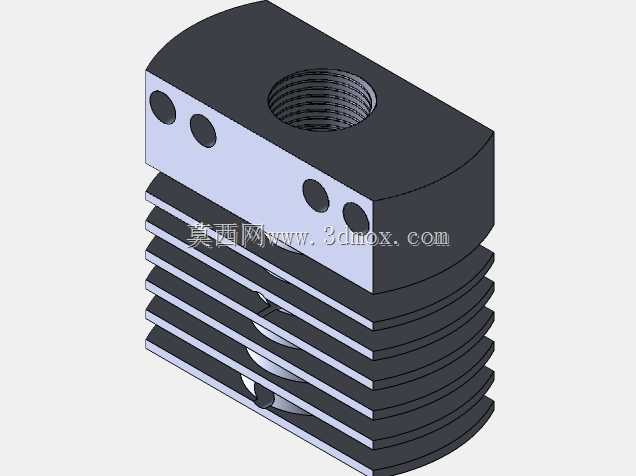

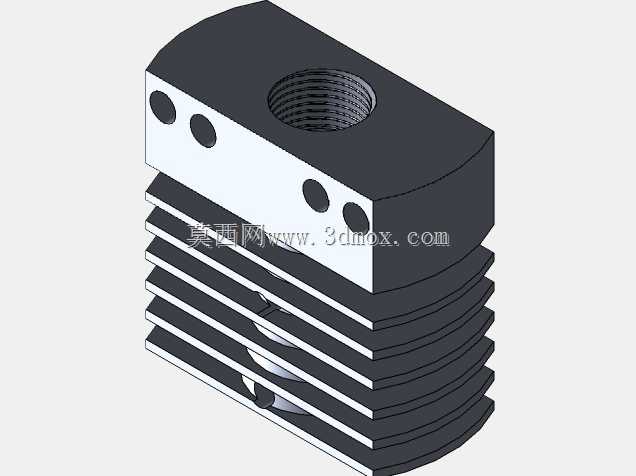

　　设计上这个零件做了一体化的铣削成型结构，没有拼接焊缝带来的热阻异常，主体安装面的平面度控制在0.02mm以内，和喉管、加热块的贴合面没有间隙，不会因为接触不良导致局部热量堆积。顶部的四个安装孔是标准CR热端的孔位间距，直接对应挤出机的固定座安装孔位，安装时不需要额外测量孔距，对准锁上M3螺丝就能完成固定，侧面的通孔是走喉管的定位孔，孔径公差控制在H7级别，喉管插进去之后不会出现晃量，保证进料路径的同轴度，避免耗材进料时出现偏磨。底部的定位凸台刚好卡入加热块的定位槽，装配时不用反复调整同心度，能减少热端组装时的调校时间。

　　从安装边界来看，整个散热件的整体高度控制在32mm，鳍片部分的最大宽度是22mm，厚度方向是18mm，不会和近程挤出的送丝齿轮、散热风扇罩产生干涉，哪怕是装在Ender系列、CR系列这类常见的桌面级3D打印机上，也不会碰到X轴的限位结构，打印行程不会因为更换这个散热件出现缩水。鳍片的边角都做了R0.5的倒角处理，装配的时候不会划手，也不会割破风扇的连接线，细节上考虑了实际装机的操作便利性。

　　实际使用中，这个结构的热中断件相比单薄鳍片的原厂散热件，热阻隔效率能提升30%左右，打印ABS这类需要更高热端温度的耗材时，也不会出现热量顺着喉管往上窜的问题，进料齿轮位置的温度始终保持在室温附近，耗材不会在进料段提前软化，送丝的推力更稳定，打印出来的模型层间结合更均匀，不会因为送丝波动出现层纹厚薄不均的情况。另外整个散热件的材质采用6061铝合金做阳极氧化处理，表面的氧化层既能提升散热辐射效率，也能避免长期使用出现氧化发黑的情况，清洁的时候用毛刷扫掉鳍片缝隙里的灰尘就行，不需要特殊维护。

　　在做热端流道匹配的时候，这个散热件的喉管孔和底部加热块的进料孔完全同轴，误差不超过0.03mm，耗材从进料段进入喉管的时候不会出现台阶错位，不会在接缝位置残留降解的耗材，长时间使用也不会因为残料碳化造成堵头，对于经常更换不同颜色耗材的用户来说，换料的冲料时间能缩短近一半，残料更容易被新耗材带出，减少换料后的色差问题。另外鳍片的排布方向是顺着风扇的吹风方向，风从鳍片的一端进入，能顺着鳍片之间的流道穿过整个散热体，把热量快速带走，不会出现散热死角，哪怕是风扇转速调到50%，也能满足散热需求，能适当降低风扇转速减少打印时的风噪。
