可调式监视器壁挂安装支撑支架

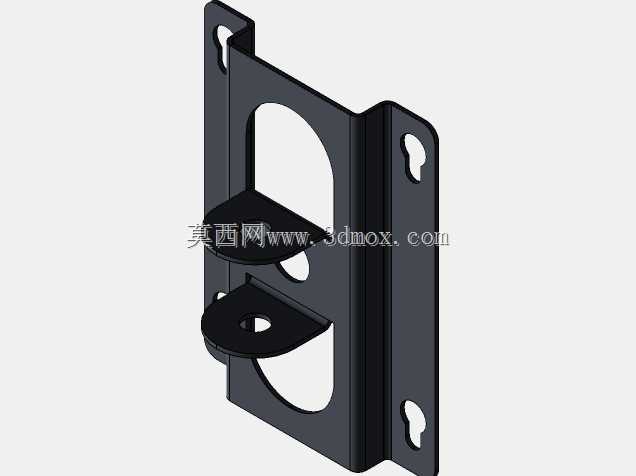

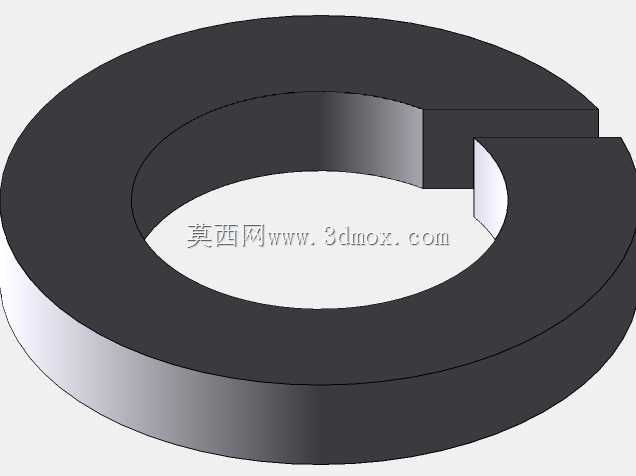

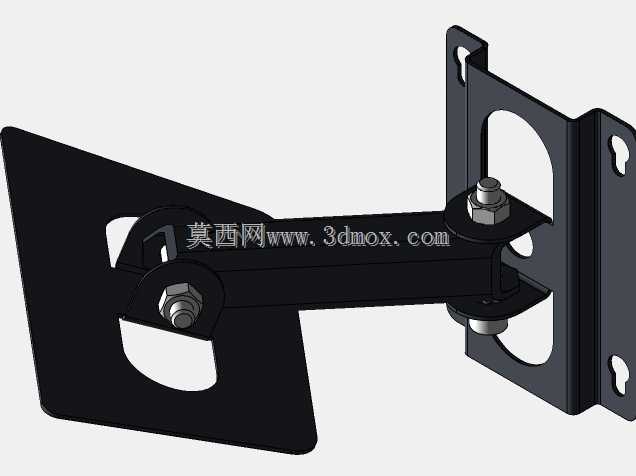

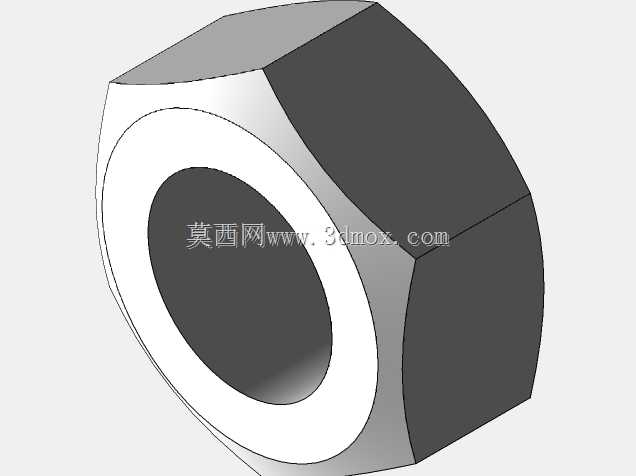

　　这款支架主要面向工业现场、设备操作台、监控点位的显示终端安装需求，可适配监视器、小型工业显示器、设备控制面板的壁挂固定场景，在生产线旁的操作工位、设备间的监控点位、自动化设备的人机交互界面安装中都能适用，解决了常规固定支架无法灵活调整显示角度、安装位置适配性差的问题。从结构设计来看，整体采用分体式铰接结构，分为墙面固定底座、中间连接臂、设备安装面板三个核心部分，墙面固定底座上开设多组葫芦型安装孔，既可以适配不同孔距的膨胀螺栓安装，也能在后期维护时实现快速拆装，无需完全拧下固定螺栓即可将支架整体取下，降低现场运维的操作难度。中间连接臂采用双铰接点设计，两个铰接位置均采用螺栓加防松螺母的锁紧结构，

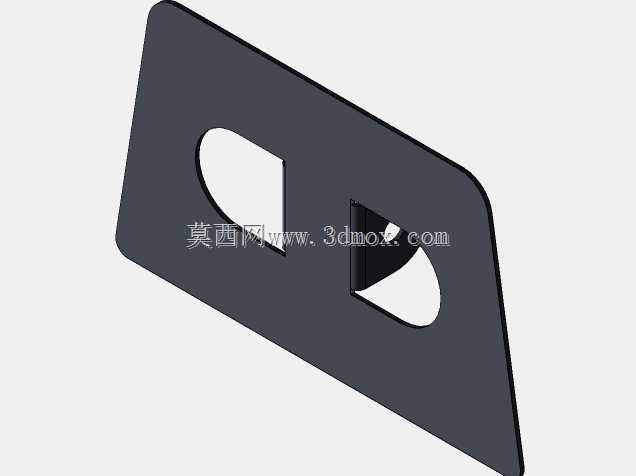

　　松开螺母时可以灵活调整连接臂的伸展角度与旋转角度，调整到位后拧紧螺母即可实现位置锁止，不会因为设备长期运行产生的振动出现角度偏移，铰接位置的接触面做了防滑压纹处理，增大锁紧后的摩擦力，避免长期承重出现打滑下垂的问题。设备安装面板上开设适配常规小型显示设备的安装孔位，面板中部做了镂空减重设计，既可以降低支架整体重量，也能为显示设备背面的接线预留足够的操作空间，避免线材被面板挤压出现弯折损坏的情况，面板的边缘做了折弯翻边处理，提升整体结构强度，在承受显示设备重量时不会出现面板变形的问题。从安装边界来看，墙面固定底座的安装孔位横向与纵向间距覆盖了常规壁挂安装的通用尺寸，不需要在墙面额外打孔适配，

　　只要是符合常规膨胀螺栓安装间距的点位都可以直接固定；中间连接臂的伸展长度可以根据安装需求调整，能够让显示设备距离墙面有合适的操作距离，既不会因为离墙面过近导致接线操作困难，也不会因为伸展过长导致整体结构晃动；角度调节范围覆盖了俯仰角度与水平旋转角度，操作人员可以根据自身的站立或坐姿位置调整显示面板的朝向，避免因为反光或者视角偏差导致的显示内容看不清的问题。在实际使用场景中，这类支架经常被用在工业设备的操作侧，用来固定设备的操作控制面板或者状态监视器，操作人员在调试设备时可以随时调整面板角度，方便查看参数与操作按键；在监控室的墙面点位安装中，这款支架也可以适配小型监视器的固定，根据运维人员的巡检路线调整监视器角度，

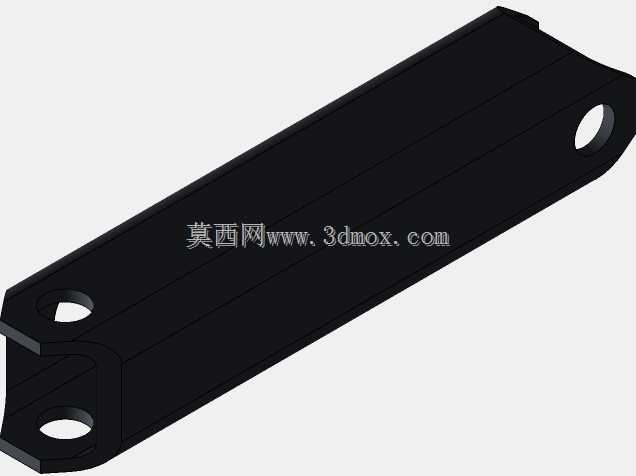

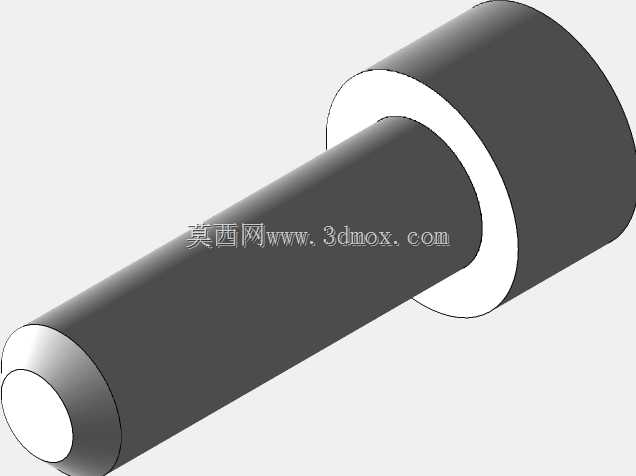

　　方便在巡检过程中快速查看监控画面；在车间的工位旁，也可以用来固定生产进度显示看板，根据班组的工位位置调整看板朝向，让所有工位的操作人员都能清晰看到看板上的生产信息。设计过程中充分考虑了现场安装的容错性，墙面底座的葫芦孔设计允许安装时螺栓位置有一定的偏差，不需要非常精准的打孔定位就能完成安装，降低现场施工的难度；铰接点的锁紧螺栓采用标准外六角规格，现场安装调试时用常规的扳手或者套筒就可以完成松紧操作，不需要配备特殊工具；整体结构采用钣金冲压成型工艺，所有的边角都做了钝化处理，没有尖锐的毛刺，避免安装调试过程中划伤操作人员。结构受力方面，整体受力路径从设备安装面板通过中间连接臂传递到墙面固定底座，再分散到墙面的多个固定螺栓上，铰接点的位置设置在受力的中心线上，避免长期承重产生额外的扭矩导致结构变形，连接臂的截面采用折弯成型的槽型结构，在同等材料厚度下拥有更高的结构强度，能够承受常规小型显示设备的重量，不会出现臂体弯曲下垂的问题。
