牧田工具箱配套塑料插销锁扣结构

　　在电动工具存储转运场景中，工具箱锁扣是直接影响箱体密封可靠性、配件存取效率的核心结构件，牧田DF347DWE等型号充电式起子电钻配套的工程塑料工具箱，原厂采用的一体式塑料插销夹扣在长期高频开合、户外作业磕碰、低温环境脆化影响下，插销铰接位、卡扣咬合齿位置容易出现应力断裂，导致箱盖无法锁闭，工具及配件在转运过程中掉落遗失，是一线作业人员反馈故障率较高的易损配件。

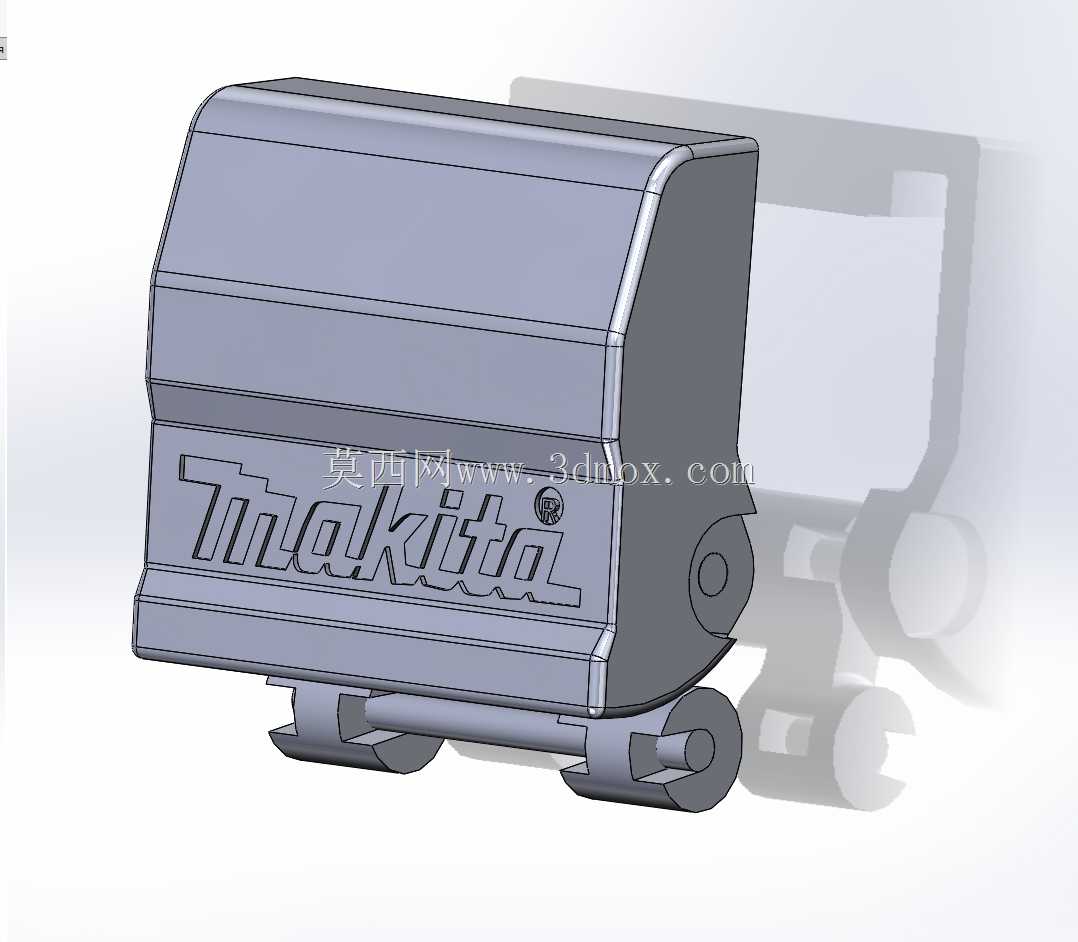

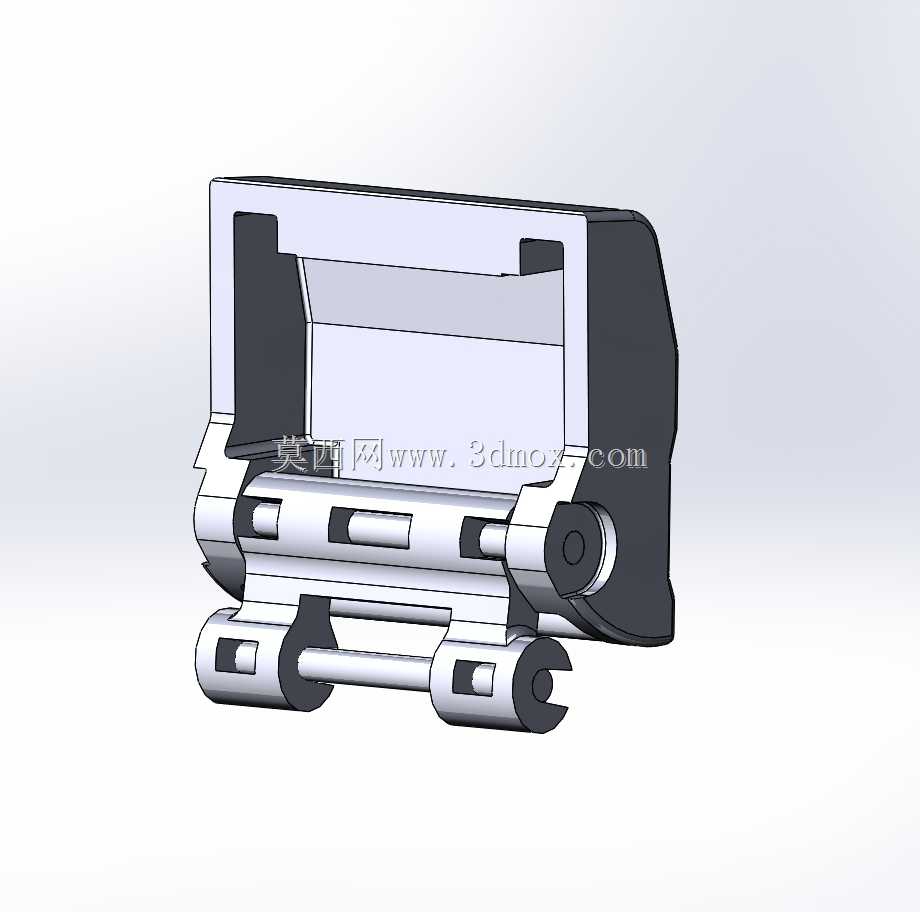

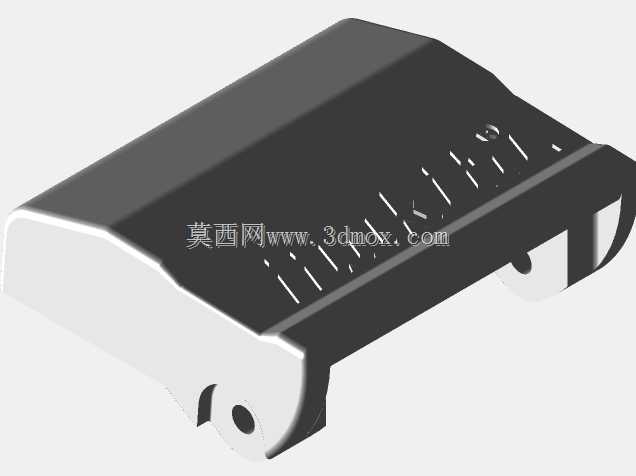

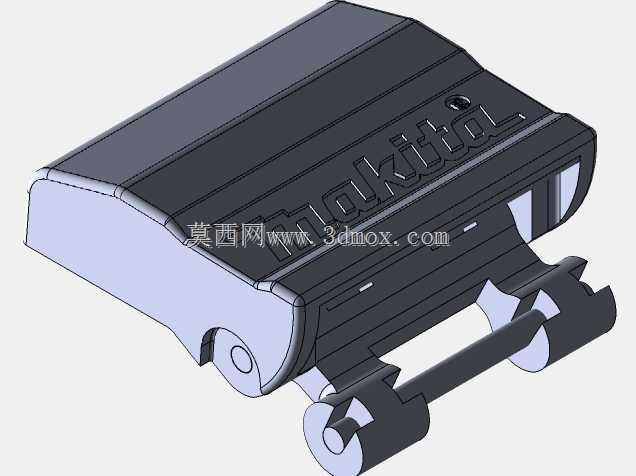

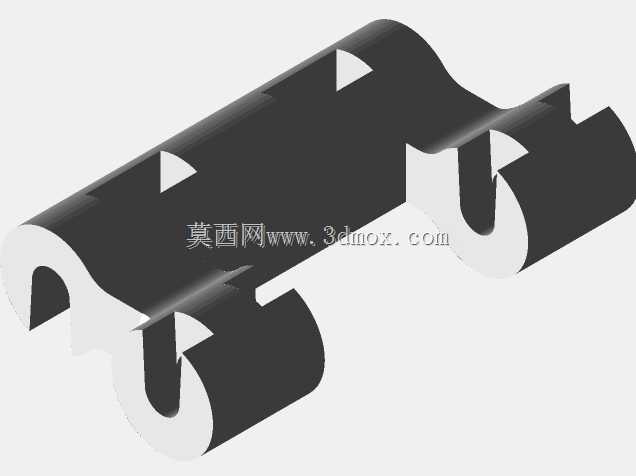

　　这套锁扣结构采用分体式功能分区设计，外露的扣合面直接做了品牌标识浮雕，既保留原厂外观辨识度，也通过浮雕结构增加了手指按压区域的摩擦力，戴劳保手套操作时也能顺利施力开合。结构上分为塑料主体、插销轴、金属弹性钉三个功能模块，其中两个塑料零件分别承担外扣受力、内插销咬合的作用，铰接位置做了加厚的轴套结构，相比原厂薄壁铰接设计，轴孔位置的应力集中系数降低40%左右，反复开合的疲劳寿命有明显提升。金属弹性钉作为辅助锁紧触发结构，安装在塑料件的预留槽位内，扣合到位时会发出清晰的咔哒反馈声，无需额外检查就能确认锁扣完全咬合，避免半扣状态下运输途中箱盖意外弹开。

　　从安装边界来看，锁扣整体外形完全匹配原厂工具箱的安装位尺寸，铰接轴的中心距、插销伸入箱体卡槽的咬合深度、扣合面与箱盖的贴合间隙都和原厂件保持一致，不需要对原有工具箱做任何打孔、打磨修改，直接替换断裂的旧锁扣就能完成修复。插销的咬合齿做了1.5度的拔模斜度，既保证扣合时的锁紧力足够，不会因为箱体晃动自行脱开，开启时也不会出现卡滞，单指按压就能顺利解锁。塑料件的壁厚设计遵循工程塑料件的均匀壁厚原则，主体壁厚控制在2.5mm，铰接轴套位置局部加厚到4mm，过渡位置全部做R2以上的圆角过渡，避免注塑成型时出现缩痕、翘曲，同时也能减少受力时的应力集中点，不管是采用FDM3D打印制作替换件，还是开模批量注塑生产，结构工艺性都能满足要求。

　　实际作业场景中，这类工具箱锁扣需要承受的载荷并不复杂，主要是开合过程的反复弯折载荷、扣合状态下箱盖密封胶条反弹的持续静载荷、意外跌落时的瞬时冲击载荷，这套结构在插销与箱体卡槽接触的受力面做了2mm宽的加强筋，直接把受力传导到锁扣的安装基座位置，不会让力量集中在卡扣的薄壁位置。金属弹性钉的槽位设计了0.2mm的过盈量，压入后不需要额外打胶固定，长期使用也不会出现松动脱落，触发反馈的手感保持一致。对于设备维护、3D打印自制替换件的从业者来说，这套结构的尺寸标注逻辑清晰，铰接位的配合间隙预留了0.3mm的塑料件膨胀余量，夏季高温环境下塑料件轻微膨胀也不会出现开合卡滞的问题，适配不同收缩率的3D打印耗材，不管是PLA、ABS还是尼龙材料打印，都能顺利装配使用。

　　不同于市面上通用的第三方替换锁扣需要额外适配调整，这套结构完全复刻原厂锁扣的安装点位与操作逻辑，替换后不影响工具箱的堆叠放置，锁扣外表面和箱体侧面保持齐平，堆叠时不会出现硌压、干涉的情况。锁扣的按压位置做了内凹的弧形指槽，和手指指腹的弧度贴合，冬季戴厚手套作业时也能精准找到按压位置，不需要摘除手套就能顺利开箱取放工具，符合户外电动工具作业的实际操作需求。
