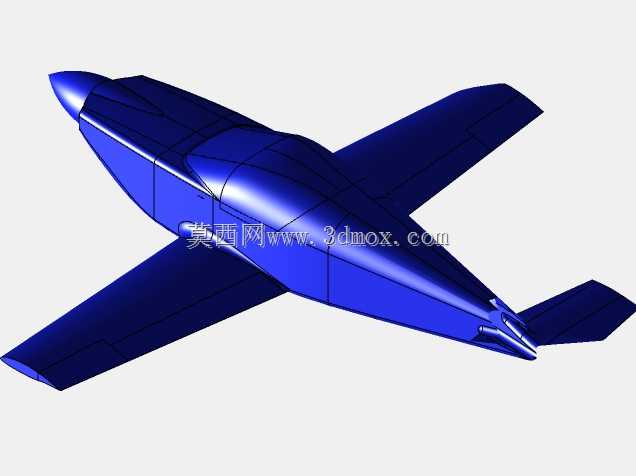

小型蓝色固定翼飞行器外观结构设计

　　这款小型固定翼飞行器的结构设计，最初是面向航空科普教具、低速航模验证场景开发的，整体采用下单翼常规布局，机身主体为流畅的纺锤形曲面，从机头钝圆整流段逐步过渡到机尾收窄的尾撑结构，曲面过渡全程保持G2连续，既能够降低低速飞行时的压差阻力，也能避免3D打印或者小批量复材制作时出现曲面断层、壁厚不均的问题。机翼采用梯形平直翼设计，翼根与机身中段下部一体化衔接，翼尖做了小角度切尖处理，能够减少翼尖涡流带来的诱导阻力，机翼相对厚度控制在12%左右，既能够保证翼面的结构刚度，也预留了足够的内部空间，可以容纳小型动力电池、舵机等航电组件，机翼安装角设置为2度，能够在低速平飞阶段提供足够的升力系数，降低失速速度，

　　适配新手操控或者室内外低速演示的使用需求。尾翼部分采用常规平尾加垂尾的布局，水平尾翼安装在机身尾段下部，垂直尾翼与机身尾段上表面融合衔接，舵面偏转边界预留了足够的间隙，不会在大舵量偏转时与机身结构发生干涉，尾翼的力臂长度经过反复调整，能够保证纵向与航向的静稳定性，避免飞行过程中出现荷兰滚或者俯仰发散的问题。从安装边界来看，机头段预留了标准的动力安装座接口，可以适配22系列外转子无刷电机或者同尺寸的仿真螺旋桨动力组，安装座的定位孔位与机身内部的电池舱贯通，方便走线与配重调整，机身中段的座舱区域做了凹陷的曲面造型，既还原了真实载人飞行器的外观特征，也可以作为配重调整的参考位置，方便使用者根据搭载的设备重量调整重心位置，

　　保证重心始终处于机翼平均气动弦长的28%-32%区间内，满足常规固定翼飞行器的静稳定要求。整体结构的壁厚统一设置为1.5mm，针对翼根、尾翼衔接处等应力集中区域做了局部加厚处理，加设了隐性的加强筋结构，不需要额外添加支撑件就能够满足小尺寸模型的结构强度要求，既适合采用FDM3D打印直接制作验证件，也可以通过翻模制作玻璃钢或者泡沫材质的飞行样机。在实际应用场景中，这款结构既可以作为航空科普教学的演示模型，帮助学习者理解固定翼飞行器的布局原理、升力产生逻辑与操纵面的作用机制，也可以作为低速航模的基础机体，通过更换动力组、调整舵面参数实现不同的飞行性能需求，甚至可以作为小型无人机的验证平台，搭载微型摄像头或者传感设备完成短距离的巡航测试。

　　设计过程中特意简化了不必要的曲面分件，整个机体可以拆分为机身、左右机翼、平尾、垂尾五个核心部件，部件之间采用定位止口衔接，不需要复杂的连接件就能够完成组装，降低了制作与维护的门槛，同时所有曲面的拔模角度都控制在1度以上，不管是3D打印还是小批量注塑生产都能够顺利脱模，不会出现结构卡滞或者脱模损伤的问题。机身底部做了小范围的平面设计，能够保证模型放置在平面上时保持稳定，不需要额外的起落架支架就能够完成静态展示，若需要加装滑跑起落架，机身下部预留了标准的安装孔位，可直接适配常见的航模起落架组件，不需要对机身结构做二次修改。机翼的翼型采用了低速性能优异的平凸翼型，上表面曲面弧度饱满，下表面接近平面，在低速飞行时能够提供足够的升力，同时制作难度较低，即便是手工切割泡沫板材也能够精准还原翼型特征，降低了手工制作的误差率。尾翼部分的舵面铰链位置做了一体化的薄边设计，直接采用3D打印的柔性铰链或者粘贴纸质铰链就能够实现舵面偏转，不需要额外安装合页类连接件，进一步简化了组装流程。
