航空涡桨发动机八叶螺旋桨结构设计

　　在涡桨动力航空器的动力系统设计中，螺旋桨是直接决定推进效率、飞行噪声水平与动力输出稳定性的核心执行部件，区别于活塞发动机配套的小直径螺旋桨，当前主流中型战术运输机、涡桨支线客机采用的多叶螺旋桨，需要在高亚音速飞行工况下平衡拉力输出、激波阻力与结构疲劳寿命，本次建模还原的八叶对转螺旋桨结构，正是针对大吨位涡桨平台的使用需求完成的参数化设计。从实际应用场景来看，这类螺旋桨主要装配于最大起飞重量60-80吨级的涡桨运输机，承担短距起降、中低空低速巡航阶段的拉力输出任务，在野战机场无铺装跑道起降时，螺旋桨的气流冲刷作用还能辅助吹除跑道表面浮尘，提升起降阶段的轮胎抓地力，同时在发动机空中停车的特情下，螺旋桨的顺桨结构可最大限度降低飞行阻力，

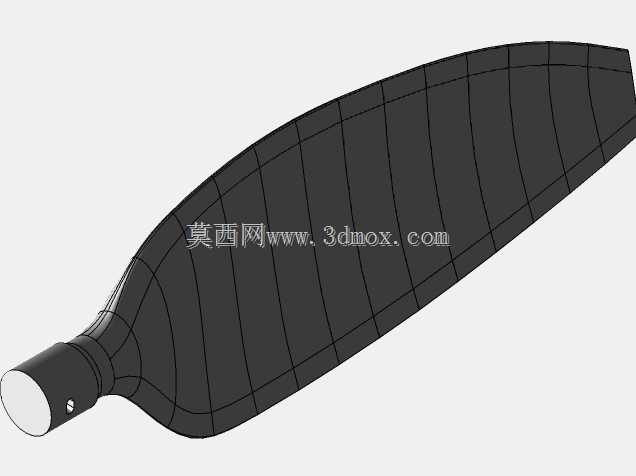

　　保障单台发动机失效后的返航能力。从功能特性维度拆解，该螺旋桨采用左右对转的双组八叶布局，相比传统四叶、六叶螺旋桨，在相同直径下可提升15%-20%的拉力输出，同时单叶载荷更低，能有效降低叶尖线速度，延缓跨音速阶段的激波产生，适配更高的巡航飞行速度；叶片采用翼型截面的径向扭转设计，从叶根到叶尖的安装角连续变化，匹配不同旋转半径处的线速度差异，保证整个叶片展向的气流攻角处于最优升阻比区间，避免叶根处失速、叶尖处激波的问题。设计思路上，建模过程优先还原了桨毂与叶片的连接结构、变距机构的运动边界，桨毂作为承载全部叶片离心力、气动弯矩的核心构件，采用高强度合金锻件结构，内部集成的变距油缸可在飞控系统指令下，同步调整全部叶片的安装角，实现起飞、

　　巡航、顺桨、反推等不同工况的桨距切换；叶片根部的连接销孔采用等强度设计，通过有限元迭代优化了孔边应力集中系数，确保在额定转速下，叶片承受的离心载荷、气动交变载荷不会在连接位置产生疲劳裂纹。外形尺寸与安装边界方面，该螺旋桨单组直径为4.2米，双组对转桨的轴向安装间距为320毫米，桨毂最大直径为580毫米，发动机输出法兰的安装孔位采用12孔均布设计，定位止口直径为220毫米，安装时需要保证前后两组螺旋桨的叶片相位角错开22.5度，避免后组桨叶穿过前组桨叶的尾流区产生周期性振动载荷；叶片的叶尖与发动机短舱蒙皮的最小间隙控制在25毫米，既避免飞行过程中叶片形变碰擦短舱，又能最大限度降低叶尖间隙带来的效率损失。在结构细节处理上，

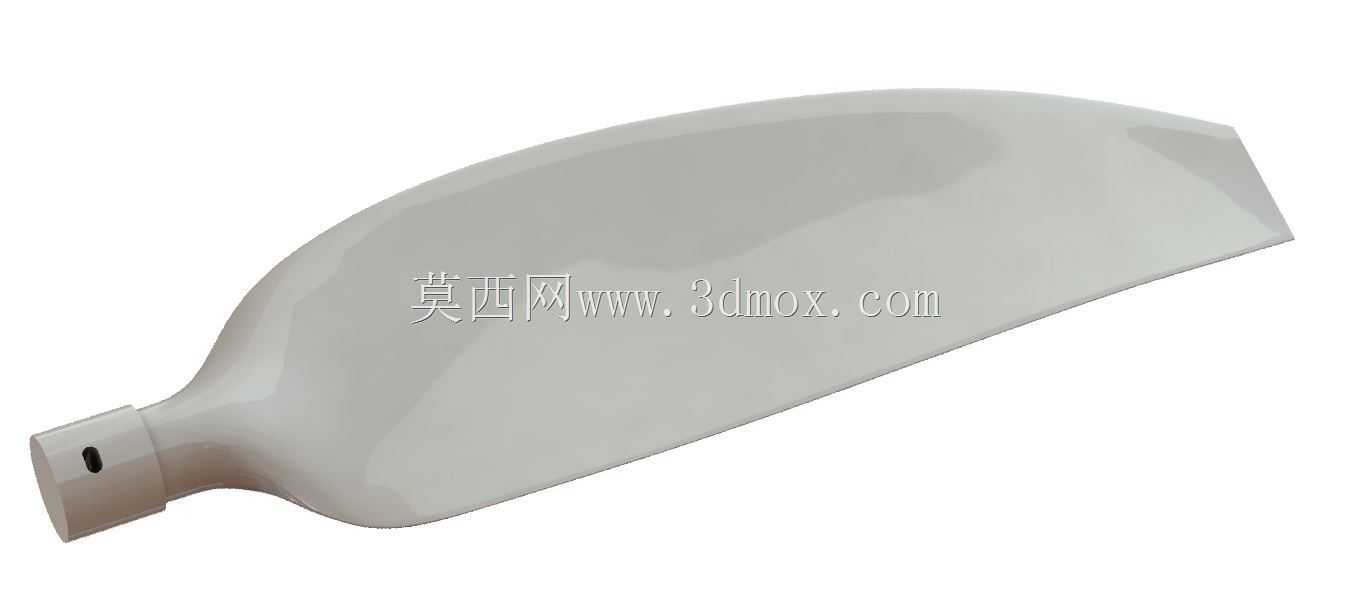

　　叶片前缘设计了可更换的防蚀包边，用于抵御低空飞行时砂石、雨滴对叶片前缘的冲蚀磨损，叶尖位置的小后掠设计可进一步打散叶尖涡流，降低巡航阶段的气动噪声，桨毂前端的整流罩采用流线型椭球造型，减少桨毂位置的迎风阻力，同时为内部变距机构提供防护，避免雨水、沙尘进入传动间隙。建模过程中对叶片的翼型过渡做了连续曲率处理，保证从叶根的厚翼型到叶尖的薄翼型之间曲面无折角，可直接导入流体仿真软件完成滑流效应的计算，也可用于结构强度校核时的网格划分，匹配航空动力部件设计阶段的仿真验证需求。
